Amperomierz
  • AmperomierzAmperomierz
  • AmperomierzAmperomierz

Amperomierz

Amperomierz

Model:99T1-A

Wyślij zapytanie

Opis produktu

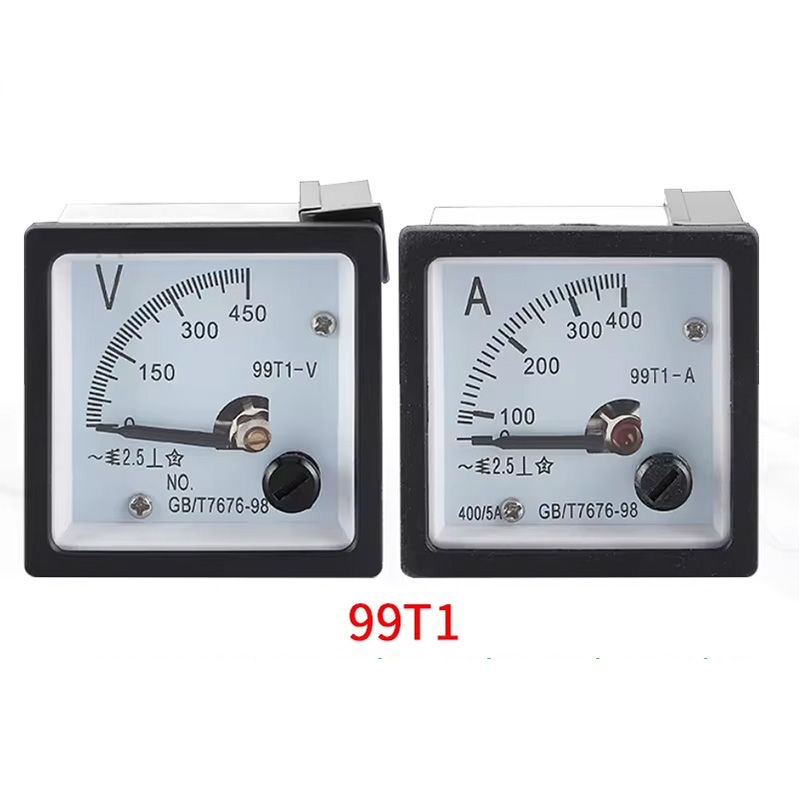

Ammeter 99T1-A


Ammeter 99T1 jest powszechnie używanym amperomierem wskaźnika, odpowiedni do instalacji na panelach wyświetlacza i dużych płyt przełącznika różnych systemów sterowania i dystrybucji, aby wskazać odpowiednie parametry elektryczne, takie jak prąd AC/DC, napięcie, współczynnik zasilania, wartość zasilania, wartość synchroniczna, częstotliwość, napięcie rozkładające się i przeciążenie.

Amperomierz 99T1 jest powszechnie używany jako amperomierz wskaźnika. Wygodne do obserwowania specyficznej wielkości prądu.


Zakres aplikacji

Powszechnie używane w następujących branżach: elektrownie, obiekty dystrybucyjne, sprzęt mechaniczny, statki, lotnictwo, transformatory itp.


Standard międzynarodowy

99T1 amperomierz zgodnie ze specyfikacjami i wymiarami amperomierza uznanego na całym świecie:


Struktura składu

Złożony ze stałego układu obwodu magnetycznego i ruchomych części. Układ obwodu magnetycznego przyrządu obejmuje stały magnes 1, palmy bieguna 2 przymocowane na dwóch biegunach magnesu i cylindryczny żelazny rdzeń 3 znajdujący się między dwiema dłoniami bieguna. Cylindryczny rdzeń żelazny jest przymocowany do wspornika przyrządu w celu zmniejszenia oporu magnetycznego i wygenerowania jednolitego promieniującego pola magnetycznego w szczelinie powietrznej między palą a żelaznym rdzeniem. Gdy ruchoma cewka 4 w tym polu magnetycznym odchyla się wokół osi obrotu, pola magnetyczne po dwóch efektywnych stronach są zawsze równe wielkości i prostopadle do siebie. Ruchalna cewka jest owinięta wokół ramy aluminiowej. Wał jest podzielony na dwie części, z przodu i z tyłu. Jeden koniec każdego pół wału jest przymocowany do ramy aluminiowej ruchomej cewki, a drugi koniec jest wspierany w łożysku przez końcówkę wału. Na przedniej pół wałka jest również zainstalowany wskaźnik, który służy do wskazania wielkości zmierzonej energii elektrycznej, gdy ruchomy część odchyla się.


Charakterystyka strukturalna

1: (przyrząd) Obwód pomiarowy

Część obwodu wewnętrznego miernika energii elektrycznej i jego akcesoriów, w tym połączone przewody (jeśli istnieją). Zasilane prądem lub napięciem, jeden lub oba są głównymi czynnikami określającymi zmierzoną wartość wskaźnika. (Jednym z prądu lub napięcia może być sama zmierzona)

2 Obwód prądowy

Obwód pomiarowy, którego prąd jest głównym czynnikiem określającym zmierzoną wartość wskaźnika.

Uwaga: Prąd przechodzący przez linię prądową może być bezpośrednio zmierzony prąd lub dostarczony przez zewnętrzny transformator prądu, wyciągnięty przez zewnętrzny bocznik i proporcjonalny do zmierzonego prądu.

3 linie napięcia

Obwód pomiarowy, w którym przyłożone napięcie jest głównym czynnikiem określającym zmierzoną wartość wskaźnika.

Uwaga: Napięcie przyłożone do linii napięcia może być zmierzonym napięciem lub napięciem dostarczonym przez zewnętrzny transformator napięcia lub dzielnik napięcia lub napięcie proporcjonalne do zmierzonego napięcia narysowanego z zewnętrznego rezystora serii (impedancja).

4 zewnętrzne linie pomiarowe

Część obwodu zewnętrznego instrumentu, z której można uzyskać zmierzoną wartość

5 linii pomocniczych

Niezbędne do działania instrumentu, pomiaru obwodów poza obwodem.

6 Zasilanie pomocnicze

Obwód pomocniczy do dostarczania energii elektrycznej

7 elementów pomiarowych

Niektóre kombinacje elementów elementów pomiarowych. Mogą powodować, że część ruchomej wytwarza ruch związany z zmierzonym obiektem pod działaniem zmierzonego obiektu.

8 ruchomych części

Ruchome elementy elementu pomiarowego.

9 urządzenie wskaźnikowe

Składnik w przyrządu pomiarowym wyświetlającym zmierzoną wartość.

10 wskaźnik

Komponent, który wykorzystuje skalę w celu wskazania położenia ruchomej części.

11: Władca skali

Do uzyskania zmierzonej wartości można wykorzystać serię markerów i liczb w połączeniu z wskaźnikami.

12 linii dywizji

Oznaczenia na tarczy dzielą skalę na odpowiednie przedziały, aby określić położenie wskaźnika.

13 zero linii podziału

Znak zerowej cyfry na tarczy.

14 podziałów

Odległość między dowolnymi dwoma sąsiadującymi liniami podziału.

15 stopni cyfr

Seria liczb w połączeniu z linią podziału.

16 Mechaniczna pozycja zerowa

Pozycja równowagi wskaźnika po wyłączeniu elementu pomiaru kontroli mechanicznej. Ta pozycja może się pokryć lub nie zbiegać się z linią zerowej podziału.

W instrumentach o mechanicznej położeniu zerowej pozycji mechanicznej położenia zerowego nie odpowiada linii podziału.

W instrumentach bez znaczących sił reakcji mechanicznej mechaniczna położenie zero jest niepewne.


Dokładność

Precyzja instrumentów nazywa się dokładnością, znaną również jako precyzja. Można powiedzieć, że precyzja i błąd są braciami, ponieważ istnienie błędu powoduje koncepcję precyzji. Krótko mówiąc, dokładność instrumentu odnosi się do stopnia, w jakim zmierzona wartość instrumentu jest zbliżona do prawdziwej wartości, zwykle wyrażonej jako względny błąd procentowy (znany również jako względny błąd konwersji).

Zmiana

Zmienność odnosi się do maksymalnej różnicy między wskazanymi wartościami przyrządu, gdy zmierzona zmienna (którą można zrozumieć jako sygnał wejściowy) osiągnie tę samą wartość z różnych kierunków wiele razy. Innymi słowy, zmiana zmierzonego parametru od małego do dużej (pozytywnej cechy) i od dużej do małej (odwrotnej charakterystyki) jest stopniem, w jakim zmierzony parametr nie pasuje do stałych warunków zewnętrznych. Różnica między nimi nazywa się zmiennością przyrządu

Wrażliwość

Wrażliwość odnosi się do wrażliwości instrumentu na zmiany zmierzonego parametru lub innymi słowy, zdolność do reagowania na zmiany zmierzonej ilości. Jest to stosunek przyrostu zmiany wyjściowej do przyrostu zmiany wejściowej w stanie ustalonym. Czułość jest czasem znana również jako „współczynnik wzmocnienia” i jest nachyleniem każdego punktu na stycznej linii cech statycznych instrumentu. Zwiększenie współczynnika wzmocnienia może poprawić wrażliwość instrumentu. Po prostu zwiększenie czułości nie zmienia podstawowej wydajności instrumentu, to znaczy dokładność instrumentu nie poprawia się. Przeciwnie, czasami mogą wystąpić zjawiska oscylacji, powodując niestabilną moc wyjściową. Czułość instrumentu powinna być utrzymywana na odpowiednim poziomie.
