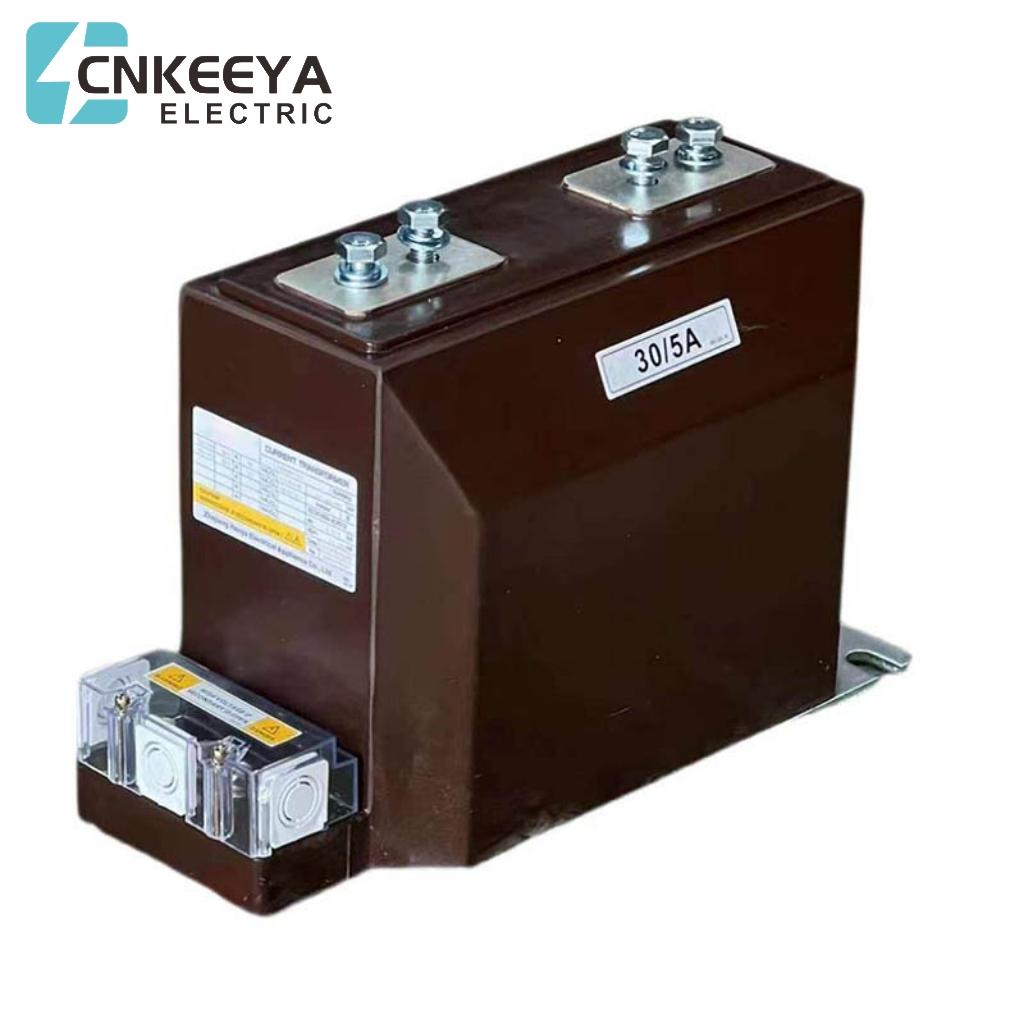

Przekładnik prądowy LZZBJ9-12 jest przekładnikiem prądowym odlewanym 10kV-12kV, należącym do przekładników prądowych typu słupowego suchego. Nadaje się do montażu wewnątrz pomieszczeń i może być stosowany jako przekładnik prądowy pomiarowy i pomiarowy. Na tej stronie przedstawiono głównie przekładnię, schemat połączeń, parametry, powiększenie i znaczenie modelu przekładnika prądowego LZZBJ9-12. Współczynnik prądu (przekładnia) wynosi: 5-50/5, 1; 75-200/5, 1; 300-600/5, 1; 800-2500/5, 1; Poziom dokładności: 0,2 (S), 0,5, 10P15; Napięcie robocze wynosi 12 kV;
Przekładnik prądowy LZZBJ9-12 jest produktem słupowym, izolowanym żywicą epoksydową, izolowanym odlewanym z żywicy epoksydowej, przeznaczonym do stosowania w pomieszczeniach zamkniętych, odpowiednim do pomiaru prądu i energii oraz ochrony przekaźników w rozdzielnicach montowanych centralnie lub innych typach rozdzielnic, w systemach elektroenergetycznych o częstotliwości znamionowej 50 Hz i napięciu znamionowym 10 kV i poniżej. Ten typ przekładnika prądowego to całkowicie zamknięta konstrukcja słupowa odlana z żywicy epoksydowej, która jest odporna na zanieczyszczenia i wilgoć. Dokręć śrubę raz podczas montażu, aby zapewnić niezawodny kontakt.
Jak każdy transformator, przekładnik prądowy ma uzwojenie pierwotne, rdzeń i uzwojenie wtórne, chociaż niektóre transformatory (w tym przekładniki prądowe) wykorzystują rdzeń powietrzny. W zasadzie jedyną różnicą między przekładnikami prądowymi a przekładnikami napięciowymi (typu zwykłego) jest to, że ten pierwszy jest zasilany „stałym” prądem, podczas gdy drugi jest zasilany „stałym” napięciem, gdzie „stała” ma ścisłe znaczenie teoretyczne dla obwodu .
Sposób okablowania przekładnika prądowego dobiera się zgodnie z wymaganiami eksploatacyjnymi obciążenia, do którego jest on podłączony. Najczęściej stosowane metody okablowania to gwiazda jednofazowa, gwiazda trójfazowa i gwiazda niekompletna.
Pierwsza litera: L - przekładnik prądowy
Druga litera: A - Styl przebijający; Typ słupka Z; M - typ szynoprzewodu; D - Typ jednoobrotowy; Struktura odwrócona w kształcie litery V; Sekwencja J-Zero
Używany do wykrywania uziemienia; W - Przeciw zanieczyszczeniom; Typ odsłonięty z uzwojeniem R
Trzecia litera: Z - rodzaj odlewu z żywicy epoksydowej; C - Izolacja ceramiczna; Q - Medium izolujące gaz; W - Dedykowany do ochrony mikrokomputerów
Czwarta litera: B - z poziomem ochrony; C - Zabezpieczenie różnicowe; Poziom D-D; Typ wzmocniony Q; Wzmocniony J ZG
Piąta cyfra: poziom napięcia, numer seryjny produktu
