Co wiesz lub nie wiesz o rozdzielnicach?

Różne typy rozdzielnic

Izolacja gazowaRozdzielnica

Uszczelniona obudowa wypełniona gazem izolacyjnym umożliwia umieszczenie tych elementów rozdzielnicy blisko siebie, co zmniejsza całkowity rozmiar rozdzielnicy. Kompaktowa i niezawodna rozdzielnica w izolacji gazowej to zawsze dobry wybór.

Rozdzielnica w obudowie metalowej

Rozdzielnice te posiadają oddzielne przedziały dla każdego elementu wewnętrznego. Chociaż jest to większy rozmiar, upraszcza konserwację, dzięki czemu jest dziś podstawą.

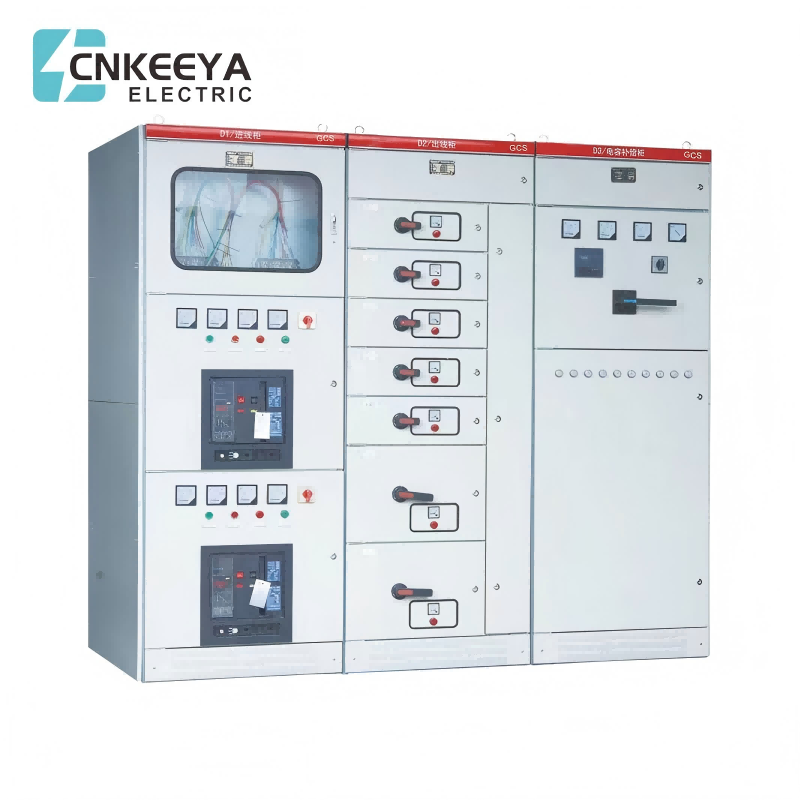

Rozdzielnica w obudowie metalowej

Podobnie jak powyżej, kluczowa różnica między rozdzielnicą zamkniętą a rozdzielnicą w obudowie polega na tym, że w tej pierwszej nie wykorzystuje się oddzielnych przedziałów dla każdego elementu. Dlatego rozdzielnica ta nadaje się do systemów pracujących przy niższych napięciach, takich jak obiekty komercyjne.

Rozdzielnica typu Pad

Zaprojektowane z myślą o czystej praktyczności i przede wszystkim do stosowania w podziemnych systemach dystrybucyjnych, rozdzielnice podkładkowe są unikalnym typem rozdzielnic. Prosta i solidna konstrukcja sprawia, że ​​jest trwały, odporny na manipulacje i łatwy w montażu na zewnątrz. Rozdzielnice typu Pad oferują również szeroką gamę opcji izolacji, dając użytkownikom większą swobodę wyboru. Rozdzielnica skarbca

Ta specjalistyczna rozdzielnica nadaje się do systemów elektrycznych wymagających dostępu do przełączników z piwnic lub innych obszarów podziemnych. Jego głównym celem jest zapewnienie obudowy, którą można zainstalować w większych odległościach niż powyższe opcje i która jest odpowiednia zarówno do środowisk suchych, jak i wilgotnych.

Rozdzielnica odporna na łuk elektryczny

Przeznaczone do sprzętu o dużej wytrzymałości, odporne na łuk elektrycznyrozdzielnicajest w pełni zdolny wytrzymać prądy i naprężenia generowane przez energię łuku elektrycznego. Te eksplozje elektryczne różnią się od konwencjonalnych wyładowań. Rozdzielnice odporne na łuk elektryczny są klasyfikowane na podstawie ich odporności na energię łuku elektrycznego.

Jak to utrzymać?

Codzienna konserwacja

Czyszczenie i kontrola

Czyszczenie sprzętu: Regularnie usuwaj kurz, olej i zanieczyszczenia z obudowy przełącznika i pionowych powierzchni rolek, aby zapewnić płynną pracę.

Kontrola wyglądu: Sprawdź obudowę pod kątem pęknięć, korozji lub odkształceń oraz integralności powłok ochronnych (takich jak powłoki natryskowe elektrostatyczne).

Kontrola dokręcenia: Sprawdź śruby mocujące i listwy zaciskowe pod kątem luzów i upewnij się, że połączenia są pewne.

Monitorowanie stanu operacyjnego

Test działania: Ręcznie dotknij rolkę pionową, aby sprawdzić, czy sygnały alarmu poziomu 1 (odchylenie 12°) i wyłączenia poziomu 2 (odchylenie 30°) są wysyłane prawidłowo. Funkcja automatycznego resetowania: Po symulacji odchylenia sprawdź, czy rolka pionowa automatycznie powraca do pierwotnej pozycji, aby upewnić się, że sprężyna resetująca nie jest zablokowana.

Kontrola transmisji sygnału: Sprawdź przez szafę sterowniczą, czy sygnały alarmowe i wyłączające są dokładnie przesyłane, aby uniknąć starzenia się obwodu lub słabego styku.

Regularna konserwacja

Testowanie wydajności elektrycznej

Test rezystancji izolacji: Za pomocą megaomomierza zmierz rezystancję izolacji pomiędzy listwą zaciskową a obudową. Powinna wynosić ≥500MΩ (przy wilgotności otoczenia ≤85%).

Weryfikacja pojemności styków: Sprawdź, czy styki nie są utlenione lub przepalone. W razie potrzeby delikatnie przeszlifuj powierzchnię styków papierem ściernym, aby zapewnić niezawodne przełączanie przy prądzie znamionowym (≤3A/380V AC).

Kontrola okablowania: Sprawdź, czy kable są nienaruszone i czy numery przewodów są wyraźnie oznaczone (1 i 2 dla alarmu normalnie otwartego, 3 i 4 dla wyłącznika normalnie zamkniętego), aby uniknąć nieprawidłowego okablowania.

Smarowanie elementów mechanicznych

Łożyska toczne pionowe: Nałóż niewielką ilość smaru wysokotemperaturowego (takiego jak smar litowy z dwusiarczkiem molibdenu) na części obracające się, aby zmniejszyć zużycie i hałas. Sprężyna powrotna: Sprawdź elastyczność sprężyny. Jeśli jest odkształcony lub uszkodzony, należy go natychmiast wymienić, aby zapewnić siłę zwrotną ≥ 50 N.

Kontrola adaptacji do środowiska

Weryfikacja poziomu ochrony: Sprawdź szczelność obudowy (norma IP67), aby zapobiec przedostawaniu się kurzu i wody.

Kontrola odporności na korozję: Sprawdź integralność powłoki cynkowej i jasnego chromowania, szczególnie w przypadku stosowania w środowiskach wilgotnych lub korozyjnych.

Długoterminowa konserwacja

Zapobieganie rdzy: Jeśli urządzenie nie jest używane przez dłuższy czas, nałóż olej antykorozyjny na części metalowe i przykryj je osłonami przeciwpyłowymi.

Przechowywanie: Przechowywać w suchym, wentylowanym pomieszczeniu, z dala od bezpośredniego światła słonecznego i ekstremalnych temperatur (-40°C do 60°C).

Regularne włączanie: Testuj sprzęt co trzy miesiące, aby zapobiec uszkodzeniu elementów wewnętrznych przez wilgoć.

Rozwiązywanie problemów

Nienormalny sygnał

Przyczyna: Luźne okablowanie, utlenione styki, zablokowane rolki pionowe.

Obsługa: Dokręć przewody, wyczyść styki i wyreguluj pionowość rolek.

Błąd automatycznego resetowania

Przyczyna: Pęknięta sprężyna powrotna, zdeformowane rolki pionowe. Rozwiązanie: Wymień sprężynę lub rolkę pionową, upewniając się, że kąt powrotu wynosi ≤30°.

Niezależnie od tego, czy chodzi o wybór, instalację czy konserwację, czy z izolacją gazowąrozdzielnicaaż po rozdzielnice odporne na łuk elektryczny, każdy typ ma swoje unikalne zalety i możliwe scenariusze. Dlatego kluczowe znaczenie ma zrozumienie różnych typów rozdzielnic, ich odpowiednich właściwości i środowisk zastosowań. Aby skutecznie zapewnić bezpieczną i stabilną pracę systemu elektroenergetycznego, niezbędny jest staranny dobór odpowiedniej rozdzielnicy.
