Dlaczego jednostka główna z izolowanym pierścieniem stałym 24 kV staje się preferowanym wyborem w przypadku nowoczesnej dystrybucji energii?

Ponieważ sieci dystrybucji energii stale ewoluują w kierunku wyższego bezpieczeństwa, niższych kosztów konserwacji i większej równowagi środowiskowej,24Jednostka główna z izolowanym pierścieniem kVstaje się coraz bardziej popularnym rozwiązaniem w obiektach użyteczności publicznej, projektach związanych z energią odnawialną, obiektach przemysłowych i budynkach komercyjnych. W tym artykule wyjaśniamy, czym ta innowacyjna rozdzielnica różni się od konwencjonalnych systemów z izolacją gazową, badamy jej zasady działania, zalety techniczne, scenariusze zastosowań i rozważania dotyczące zakupu oraz pokazujemy, dlaczegoCNKEEYAzapewnia niezawodne rozwiązania w zakresie dystrybucji średniego napięcia dla klientów na całym świecie.

Zawartość

• Wstęp
• Co to jest jednostka główna z pierścieniem izolowanym 24 kV?
• Główne zalety solidnie izolowanych RMU
• Jak to działa?
• Kontynuuj czytanie

Wstęp

Zapotrzebowanie na bezpieczniejszą i bardziej ekologiczną infrastrukturę elektryczną przyspieszyło przyjęcie dyrektywyJednostka główna z izolowanym pierścieniem 24 kVw nowoczesnych sieciach dystrybucyjnych. Jako doświadczony producent sprzętu elektrycznego średniego napięcia,CNKEEYAdostarcza zaawansowane rozwiązania w zakresie rozdzielnic w izolacji stałej, zaprojektowane w celu poprawy niezawodności działania przy jednoczesnym zmniejszeniu wpływu na środowisko. W porównaniu z tradycyjnym sprzętem izolowanym gazem SF₆, technologia solidnej izolacji zapewnia zwiększone bezpieczeństwo, uproszczoną konserwację i doskonałą długoterminową wydajność, co czyni ją idealnym wyborem dla przedsiębiorstw użyteczności publicznej, zakładów przemysłowych, stacji energii odnawialnej, lotnisk, systemów transportu kolejowego i projektów inteligentnych miast.

Niezależnie od tego, czy projekt obejmuje modernizację starzejącej się sieci energetycznej, czy budowę zupełnie nowego systemu dystrybucji energii elektrycznej, wybór odpowiedniej jednostki głównej pierścieniowej ma bezpośredni wpływ na wydajność operacyjną, koszty konserwacji, żywotność sprzętu i niezawodność sieci. Zrozumienie właściwości technicznych rozdzielnic w izolacji stałej umożliwia inżynierom i menedżerom ds. zakupów podejmowanie świadomych decyzji inwestycyjnych.

Co to jest jednostka główna z pierścieniem izolowanym 24 kV?

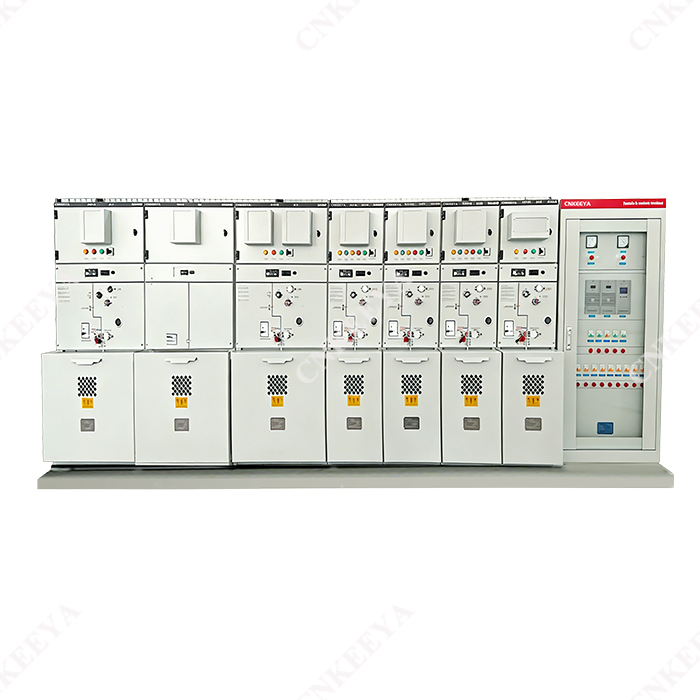

A Jednostka główna z izolowanym pierścieniem 24 kV(RMU) to kompaktowa rozdzielnica średniego napięcia przeznaczona do sieci dystrybucji energii wtórnej o napięciu do 24 kilowoltów. Zamiast polegać na gazie SF₆ jako głównym medium izolacyjnym, wykorzystuje zaawansowane stałe materiały dielektryczne do bezpiecznego izolowania komponentów pod napięciem.

RMU integruje wiele jednostek funkcjonalnych w jednej kompaktowej obudowie, w tym:

• Przełączniki rozłączające obciążenie
• Wyłączniki automatyczne
• Przerywacze próżniowe
• Uziemniki
• Szyny zbiorcze
• Przekaźniki zabezpieczające
• Przedziały przyłączeniowe kabli

Ponieważ wszystkie przewody pod napięciem są otoczone wysokiej jakości stałymi materiałami izolacyjnymi, sprzęt staje się wysoce odporny na kurz, wilgoć, kondensację, zanieczyszczenia i zewnętrzne wpływy środowiska. Konstrukcja taka znacząco poprawia stabilność pracy nawet w wymagających warunkach montażowych.

W przeciwieństwie do konwencjonalnych rozdzielnic w izolacji powietrznej, RMU z solidną izolacją wymagają znacznie mniejszej przestrzeni instalacyjnej, oferując jednocześnie większe bezpieczeństwo operacyjne. W porównaniu z systemami izolowanymi gazem SF₆ eliminują one ryzyko wycieku gazów cieplarnianych i upraszczają przestrzeganie zasad ochrony środowiska przez cały cykl życia sprzętu.

Główne zalety solidnie izolowanych RMU

Coraz większa liczba przedsiębiorstw użyteczności publicznej i użytkowników przemysłowych zastępuje tradycyjne rozdzielnice solidnie izolowanymi alternatywami ze względu na kilka istotnych zalet.

1. Projekt przyjazny dla środowiska

Jedną z najważniejszych korzyści jest eliminacja sześciofluorku siarki (SF₆), gazu cieplarnianego o niezwykle wysokim potencjale globalnego ocieplenia. Zastępując izolację gazową stałymi materiałami dielektrycznymi, sprzęt wspiera zrównoważoną infrastrukturę energetyczną i pomaga organizacjom spełniać coraz bardziej rygorystyczne przepisy dotyczące ochrony środowiska.

2. Wyższe bezpieczeństwo operacyjne

Solidna izolacja całkowicie otacza przewody pod napięciem, minimalizując możliwość przypadkowego kontaktu, przeskoku płomienia lub uszkodzenia izolacji. Operatorzy odnoszą korzyści z większego bezpieczeństwa osobistego podczas operacji przełączania i konserwacji.

3. Doskonała odporność na trudne warunki

Solidnie izolowane moduły RMU utrzymują doskonałe parametry elektryczne w miejscach narażonych na:

• Wysoka wilgotność
• Spray solny
• Ciężkie zanieczyszczenia przemysłowe
• Nagromadzenie kurzu
• Duża wysokość
• Częste wahania temperatury

Ta zdolność adaptacji do środowiska znacznie ogranicza nieoczekiwane przestoje spowodowane degradacją izolacji.

4. Kompaktowy rozmiar instalacji

Podstacje miejskie, podziemne dystrybucje, budynki komercyjne i stacje energii odnawialnej często mają ograniczoną przestrzeń instalacyjną. Kompaktowa konstrukcja pozwala inżynierom zmaksymalizować dostępną powierzchnię podłogi przy jednoczesnym zachowaniu bezpiecznych prześwitów roboczych.

5. Zmniejszone wymagania konserwacyjne

Ponieważ nie ma monitorowania ciśnienia gazu, kontroli szczelności ani uzupełniania gazu, czynności konserwacyjne stają się znacznie prostsze. Przekłada się to na niższe koszty cyklu życia i krótsze przestoje w całym okresie użytkowania sprzętu.

Jak działa jednostka główna z izolowanym pierścieniem 24 kV?

Chociaż technologia izolacji różni się od konwencjonalnych urządzeń z izolacją gazową, zasada działania pozostaje znana inżynierom średniego napięcia.

Przychodząca energia elektryczna wchodzi do RMU przez dochodzące pola zasilające, zanim dotrze do wewnętrznego systemu szyn zbiorczych. W zależności od warunków pracy sieci urządzenia przełączające kierują energię elektryczną do odpływów, podczas gdy urządzenia zabezpieczające stale monitorują stan obwodu.

Jeśli wystąpią nietypowe sytuacje, takie jak przeciążenia, zwarcia lub zwarcia doziemne, przekaźniki zabezpieczające natychmiast aktywują wyłącznik próżniowy, izolując uszkodzoną sekcję i minimalizując przerwy w działaniu nienaruszonych części sieci dystrybucyjnej.

Stała izolacja dielektryczna trwale otacza przewody pod napięciem, zapewniając izolację elektryczną bez polegania na gazie izolacyjnym pod ciśnieniem. Rezultatem jest stabilna wydajność dielektryczna, doskonała niezawodność izolacji i minimalna konserwacja przez cały okres użytkowania sprzętu.

Ponadto nowoczesne inteligentne RMU mogą integrować cyfrowe systemy monitorowania zdolne do gromadzenia danych operacyjnych w czasie rzeczywistym, umożliwiając strategie konserwacji predykcyjnej i wspierając rozwój infrastruktury inteligentnych sieci.

Porównanie struktury technicznej RMU z izolacją stałą 24 kV i systemów tradycyjnych

Zrozumienie różnic strukturalnych pomiędzy technologiami izolacji pomaga inżynierom wybrać odpowiednie rozwiązanie dla określonych scenariuszy dystrybucji. TheJednostka główna z izolowanym pierścieniem 24 kVoferuje zasadniczo odmienne podejście w porównaniu z systemami izolowanymi powietrzem i gazem SF₆.

Podstawowe komponenty solidnie izolowanych RMU

Wysokowydajny moduł RMU składa się z kilku zintegrowanych modułów funkcjonalnych, z których każdy został zaprojektowany pod kątem niezawodności i bezpieczeństwa operacyjnego.

Zespół wyłącznika próżniowego

Odpowiedzialny za przerywanie prądów zwarciowych, przerywacz próżniowy zapewnia wygaszanie łuku w szczelnym środowisku, zapewniając stabilną i niezawodną wydajność przełączania nawet w warunkach dużego obciążenia.

Zespół wyłącznika obciążenia

Komponent ten umożliwia bezpieczne przełączanie normalnych prądów obciążenia, umożliwiając operatorom rekonfigurację sieci dystrybucyjnych bez zakłócania stabilności dostaw.

System ochrony podajnika

Zaawansowane przekaźniki zabezpieczające wykrywają nieprawidłowe warunki elektryczne, takie jak przetężenie, zwarcia i zwarcia doziemne, powodując natychmiastową izolację dotkniętych obwodów.

Zespół szyn zbiorczych

Wewnętrzny system szyn zbiorczych rozdziela energię elektryczną na wiele odpływów, zachowując stałą przewodność i minimalne straty energii.

Korzyści w zakresie wydajności w rzeczywistych zastosowaniach

W praktycznych scenariuszach wdrożenia, solidnie izolowane jednostki RMU wykazują znaczące zalety pod względem niezawodności i efektywności kosztowej w całym cyklu życia.

• Zmniejszona częstotliwość wyłączeń w miejskich sieciach dystrybucyjnych
• Stabilna praca w środowiskach przybrzeżnych i o wysokiej wilgotności
• Niższe koszty utrzymania w całym cyklu życia mediów
• Większe bezpieczeństwo operatorów w podstacjach o ograniczonej przestrzeni
• Wyższa niezawodność systemu w integracji energii odnawialnej

Na przykład w elektrowniach słonecznych i wiatrowych, gdzie narażenie środowiska jest poważne, a dostęp do konserwacji ograniczony, technologia solidnej izolacji zapewnia stabilne i bezobsługowe rozwiązanie przełączające, które zapewnia nieprzerwany przepływ mocy do sieci.

Kluczowe cechy projektu inżynieryjnego

Nowoczesne RMU opracowane przez producentów takich jakCNKEEYAwykorzystują zaawansowane zasady inżynieryjne, aby zapewnić doskonałą wydajność i długoterminową trwałość.

• Całkowicie uszczelniona konstrukcja izolacyjna zapobiegająca zanieczyszczeniom zewnętrznym
• Modułowa konstrukcja zapewniająca elastyczną rozbudowę systemu
• Zintegrowane systemy zabezpieczeń i automatyki
• Materiały kompozytowe o wysokiej wytrzymałości dielektrycznej
• Konstrukcja odporna na łuk elektryczny zapewniająca większe bezpieczeństwo operatora

Cechy te łącznie zapewniają stabilną pracę w złożonych środowiskach dystrybucyjnych, dzięki czemu sprzęt nadaje się zarówno do zastosowań miejskich, jak i przemysłowych.

Typowe zastosowania jednostki głównej z izolowanym pierścieniem 24 kV

TheJednostka główna z izolowanym pierścieniem 24 kVjest szeroko stosowany w wielu gałęziach przemysłu ze względu na zwartą konstrukcję, wysoki poziom bezpieczeństwa i duże możliwości dostosowania do środowiska. Producenci tacy jakCNKEEYAzaprojektować te systemy tak, aby spełniały wymagania nowoczesnych inteligentnych sieci dystrybucji energii.

• Miejskie sieci elektroenergetyczne:Zapewnia niezawodne dostawy energii elektrycznej w gęsto zaludnionych miastach, gdzie przestrzeń jest ograniczona.
• Obiekty przemysłowe:Zapewnia stabilną dystrybucję energii dla zakładów produkcyjnych, fabryk chemicznych i stref przemysłu ciężkiego.
• Elektrownie odnawialne:Idealny dla farm fotowoltaicznych i elektrowni wiatrowych wymagających rozdzielnic wymagających niewielkiej konserwacji.
• Infrastruktura transportowa:Stosowany na lotniskach, w metrze, na kolei i w tunelach w celu zapewnienia bezpiecznego i stabilnego sterowania mocą.
• Budynki komercyjne:Obsługuje centra handlowe, szpitale, centra danych i wieżowce o ciągłym zapotrzebowaniu na energię.
• Projekty inteligentnych sieci:Integruje się z cyfrowymi systemami monitorowania w celu inteligentnego zarządzania energią.

Najlepsze praktyki dotyczące instalacji i obsługi

Aby zapewnić długoterminową niezawodność i bezpieczną pracę solidnie izolowanego systemu RMU, należy przestrzegać właściwych procedur instalacyjnych i operacyjnych.

1. Właściwe przygotowanie miejsca

Środowisko instalacji powinno być czyste, suche i wolne od gazów powodujących korozję. Mimo że izolacja solidna jest wysoce odporna na zanieczyszczenia, odpowiednie warunki montażu zwiększają długoterminową wydajność.

2. Prawidłowe zakończenie kabla

Aby zapewnić stabilne połączenia elektryczne i zminimalizować ryzyko wyładowań niezupełnych, należy stosować wysokiej jakości akcesoria kablowe.

3. Strategia rutynowych inspekcji

Chociaż wymagania konserwacyjne są minimalne, zaleca się okresową kontrolę działania mechanicznego, systemów zabezpieczeń i obudów zewnętrznych.

4. Testowanie elektryczne przed uruchomieniem

Przed podaniem napięcia do systemu należy przeprowadzić testy rezystancji izolacji, testy funkcjonalne przełączania i weryfikację zabezpieczenia przekaźnika.

5. Monitoring środowiska

W instalacjach krytycznych, takich jak centra danych lub zakłady przemysłowe, monitorowanie temperatury i wilgotności pomaga w utrzymaniu optymalnych warunków pracy.

Przewodnik wyboru dla kupujących i inżynierów

Wybór słusznościJednostka główna z izolowanym pierścieniem 24 kVwymaga dokładnej oceny wymagań systemowych i warunków środowiskowych.

• Wymagania dotyczące napięcia i prądu znamionowego
• Zdolność wyłączania zwarć
• Liczba wychodzących podajników
• Warunki środowiskowe (wilgotność, poziom zanieczyszczeń, wysokość nad poziomem morza)
• Dostępność miejsca do instalacji
• Integracja z inteligentnymi sieciami lub systemami automatyki

Współpraca z solidnym producentem takim jakCNKEEYAgwarantuje, że wybrane rozwiązanie spełnia zarówno specyfikacje techniczne, jak i długoterminowe oczekiwania eksploatacyjne.

Dlaczego technologia solidnej izolacji jest przyszłością

Globalny sektor energetyczny szybko przechodzi w kierunku bezpieczniejszej, bardziej ekologicznej i inteligentniejszej infrastruktury. Technologia rozdzielnic z solidną izolacją doskonale wpisuje się w tę transformację.

W przeciwieństwie do systemów opartych na SF₆ eliminuje problemy związane z gazami cieplarnianymi, poprawiając jednocześnie bezpieczeństwo operatora i zmniejszając koszty konserwacji w całym cyklu życia. W miarę przyspieszania rozwoju inteligentnych sieci zapotrzebowanie na kompaktowe, kompatybilne cyfrowo rozdzielnice stale rośnie.

To pozycjonujeJednostka główna z izolowanym pierścieniem 24 kVjako przyszłościowe rozwiązanie dla nowoczesnych sieci dystrybucji energii elektrycznej na całym świecie.

Często zadawane pytania (FAQ)

Do czego służy jednostka główna z pierścieniem izolowanym 24 kV?

Stosowany jest w systemach dystrybucji energii średniego napięcia do sterowania, ochrony i izolowania obwodów elektrycznych w sieciach miejskich, zakładach przemysłowych i projektach związanych z energią odnawialną.

Czym izolacja stała różni się od izolacji gazowej SF₆?

Izolacja stała wykorzystuje materiały epoksydowe lub kompozytowe do izolowania przewodów, podczas gdy systemy SF₆ opierają się na gazie pod ciśnieniem. Solidna izolacja eliminuje emisję gazów cieplarnianych i zmniejsza wymagania konserwacyjne.

Czy solidnie izolowany RMU jest bezpieczny w przypadku instalacji miejskiej?

Tak. Całkowicie zamknięta konstrukcja zapobiega przypadkowemu kontaktowi z częściami pod napięciem i działa niezawodnie nawet w kompaktowych podstacjach podziemnych lub wewnętrznych.

Jaka jest żywotność jednostki głównej z pierścieniem izolowanym 24 kV?

Zazwyczaj może działać niezawodnie przez 20–30 lat, w zależności od warunków środowiskowych i profili obciążenia.

Czy wymaga częstej konserwacji?

Nie. Jedną z jego głównych zalet są niskie koszty utrzymania, ponieważ nie jest wymagane monitorowanie ani uzupełnianie gazu.

Czy można go zintegrować z systemami inteligentnych sieci?

Tak. Nowoczesne projekty obsługują cyfrowe monitorowanie, zdalne sterowanie i inteligentne wykrywanie usterek w zastosowaniach inteligentnych sieci.

Wniosek

TheJednostka główna z izolowanym pierścieniem 24 kVstanowi poważny krok naprzód w technologii dystrybucji średniego napięcia. Dzięki przyjaznej dla środowiska konstrukcji, zwartej konstrukcji, wysokiemu poziomowi bezpieczeństwa i długiej żywotności szybko staje się preferowanym rozwiązaniem dla nowoczesnych sieci elektroenergetycznych.

Eliminując gaz SF₆ i stosując solidną izolację dielektryczną, technologia ta nie tylko zwiększa bezpieczeństwo operacyjne, ale także wspiera globalne cele zrównoważonego rozwoju. Od infrastruktury miejskiej po systemy energii odnawialnej – jego wszechstronność sprawia, że ​​jest to kluczowy element dystrybucji energii elektrycznej nowej generacji.
