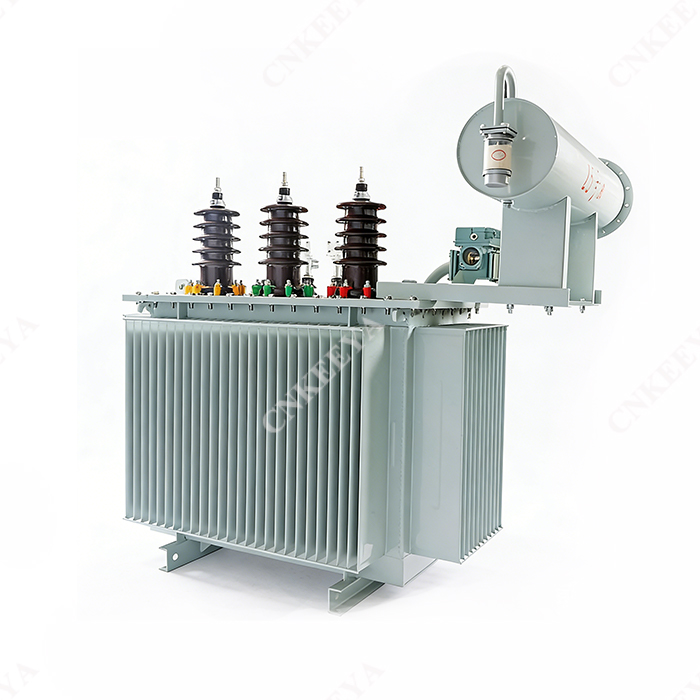

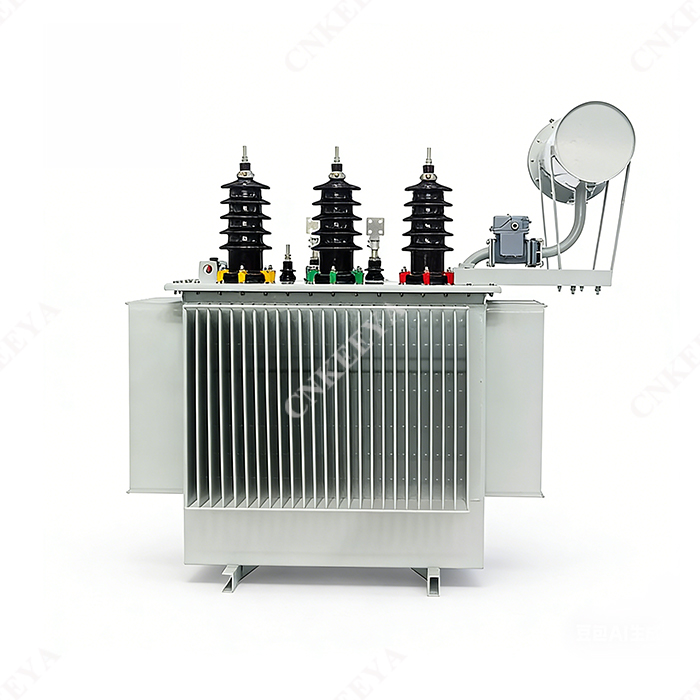

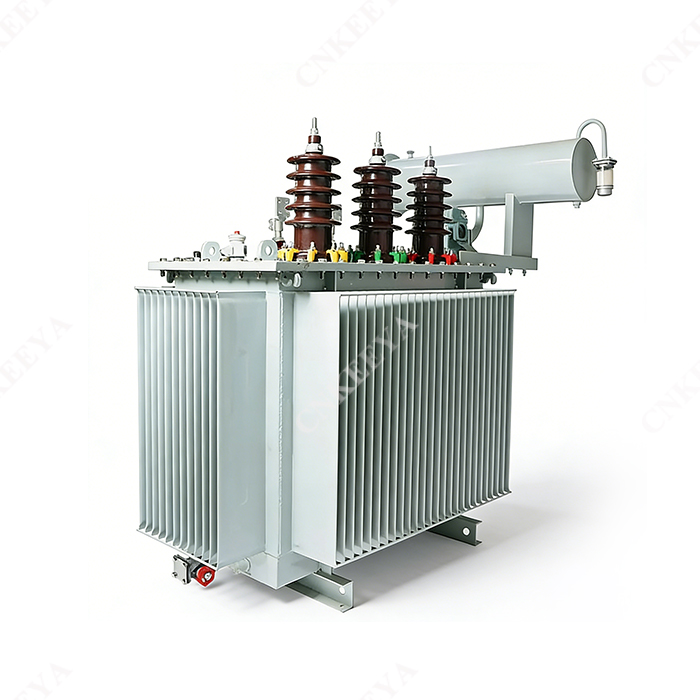

SZ11-200～2000/10 Trójfazowy transformator rozdzielczy i regulacji napięcia pod obciążeniem zanurzony w oleju

CNKEEYA,SZ11-200～2000/10 Trójfazowy zanurzony w oleju transformator do regulacji napięcia pod obciążeniem i rozdzielczy, parki przemysłowe. Wykorzystując technologię rdzeniową o niskich stratach, jest ona wytwarzana w inteligentnych fabrykach. Współpraca z głównymi sieciami, roczna sprzedaż 500 najlepszych jednostek, z czego ponad 50 w magazynie.

Dzięki rygorystycznym protokołom obliczeń inżynieryjnych i weryfikacji CNKEEYA kluczowe komponenty, w tym rdzeń transformatora, cewki, części aktywne i zbiorniki ołowiu, przechodzą kompleksowo zoptymalizowany projekt i walidację. Zapewnia to nie tylko wyjątkową wydajność transformatora serii S11 o mocy 12500 kVA, ale także pełną zgodność z lokalnymi wymaganiami dotyczącymi wyglądu w zastosowaniach związanych z zasilaniem wysokiego/średniego napięcia.

Wykorzystując zaawansowany sprzęt technologiczny, skrupulatny dobór materiałów i usprawnione procesy produkcyjne, ten wypełniony olejem transformator S11 zapewnia wyjątkowe zalety: kompaktową konstrukcję, lekką konstrukcję, minimalne straty energii, niski poziom wyładowań niezupełnych (PD) i obniżony poziom hałasu. Te zaawansowane funkcje zapewniają najwyższą jakość, efektywność energetyczną, przyjazność dla środowiska i niezawodne działanie – ostatecznie pomagając klientom obniżyć długoterminowe koszty operacyjne w krytycznych scenariuszach zasilania.

◆Typ urządzenia:typ zewnętrzny

◆Normalne warunki użytkowania środowiska: wysokość nie przekracza 1000 m.

◆ Temperatura otoczenia wynosi do +40℃, a minimalna to -25℃.

◆ Specjalne warunki środowiskowe: wysokość powyżej 1000 m.

◆ Temperatura otoczenia wynosi do +40°℃, a najniższa -45℃.(Szczegółowe instrukcje w momencie składania zamówienia)

◆ Miejsce instalacji: brak gazów powodujących korozję, brak widocznego środowiska zanieczyszczonego.

Standardy wykonania

◆GB1094.1~2-2013 transformator mocy

◆GB1094.3-2003 transformator mocy

◆Transformator mocy GB/T1094.4-2005

◆GB1094.5-2008 transformator mocy

◆GB/T6451-2008 parametry techniczne i wymagania trójfazowego transformatora zanurzonego w oleju

◆ Międzynarodowa norma IEC76

Charakterystyka wydajności

W serii S9 straty bez obciążenia są zmniejszone średnio o 30%, średni wzrost temperatury jest zmniejszony o 10 K, żywotność produktu jest ponad dwukrotnie większa i może on nadal działać przez długi czas nawet w warunkach przeciążenia wynoszącego 20%; Hałas pracy produktu jest redukowany średnio o 2-4 dB.

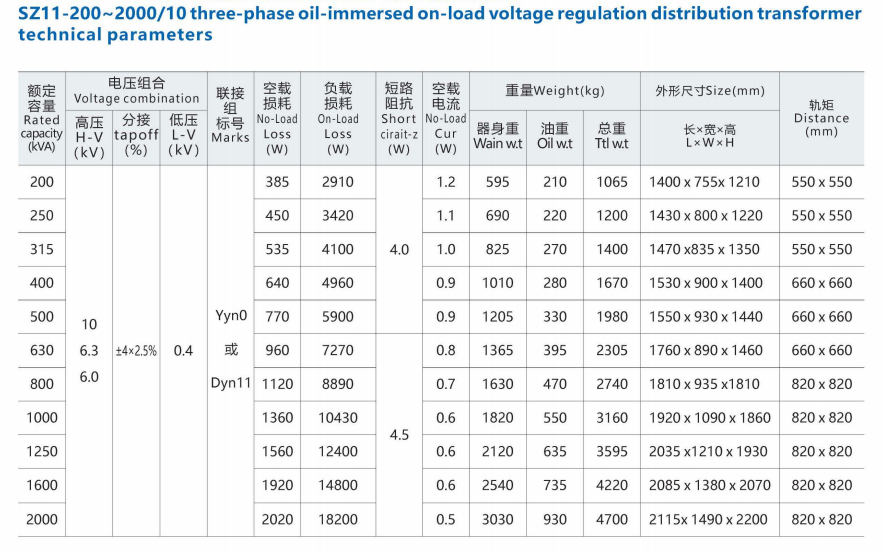

Uwaga: Masa i wymiary podane w tabeli służą wyłącznie celom informacyjnym i mogą ulec zmianie bez wcześniejszego powiadomienia

Podstawowe zalety i funkcje

1. Rygorystyczna inżynieria i zgodność

  Dzięki rygorystycznym protokołom obliczeń inżynieryjnych i weryfikacji CNKEEYA wszystkie kluczowe komponenty przechodzą kompleksowo zoptymalizowany projekt i walidację, zapewniając wyjątkową wydajność i pełną zgodność z lokalnymi wymaganiami.

2. Doskonała efektywność energetyczna i niski wpływ na środowisko

  Charakteryzuje się niskimi stratami, niskim poziomem hałasu, niskim wyładowaniem niezupełnym i konstrukcją o niskim wzroście temperatury, która maksymalizuje oszczędności energii, minimalizując jednocześnie wpływ na działanie.

3. Zwiększona izolacja i niezawodność

  Przyjmuje najnowszą strukturę izolatora, aby zapewnić najwyższą wydajność izolacji, znacznie poprawiając bezpieczeństwo operacyjne i długoterminową niezawodność.

4. Silna odporność na zwarcia

  Charakteryzuje się doskonałą zdolnością przeciwzwarciową, zaprojektowaną tak, aby wytrzymywała trudne warunki pracy i utrzymywała stabilność podczas nieoczekiwanych usterek elektrycznych.

5. Efektywne odprowadzanie ciepła

  Zawiera wysokowydajne komponenty rozpraszające ciepło (np. blachy faliste, grzejniki płytowe), aby zapewnić stabilną kontrolę temperatury nawet w warunkach dużego obciążenia.

6. Wysokiej jakości żelazny rdzeń

   . Wykonane z najwyższej jakości stali krzemowej walcowanej na zimno o ziarnie zorientowanym, redukującej straty elektromagnetyczne i optymalizującej właściwości magnetyczne.

   . Przyjmuje 45-stopniowe złącze ukośne i konstrukcję o okrągłym przekroju poprzecznym, zachowując integralność strukturalną i zapobiegając poluzowaniu w wyniku wibracji podczas transportu i długotrwałej pracy.

7. Kompaktowa i lekka konstrukcja

  Wspierane przez zaawansowany sprzęt technologiczny, skrupulatny dobór materiałów i usprawnione procesy produkcyjne, oferują oszczędność miejsca i lekką konstrukcję ułatwiającą instalację i transport.

Zainteresował Cię nasz transformator olejowy 33kV S11? Jego niskostratny rdzeń, uzwojenia z miedzi beztlenowej i złącze Dyn11 zapewniają najwyższą wydajność. Aby uzyskać wyceny, specyfikacje lub rozwiązania niestandardowe, skontaktuj się już teraz — nasz zespół jest gotowy do pomocy!
