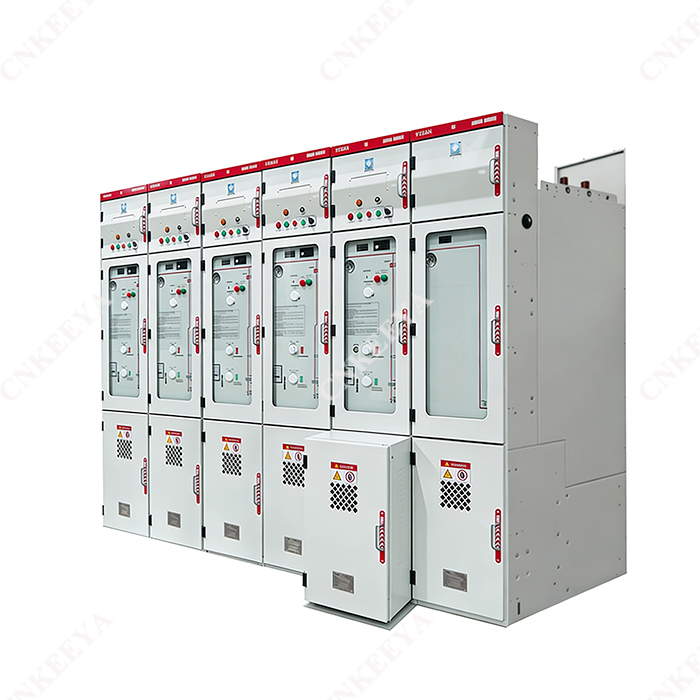

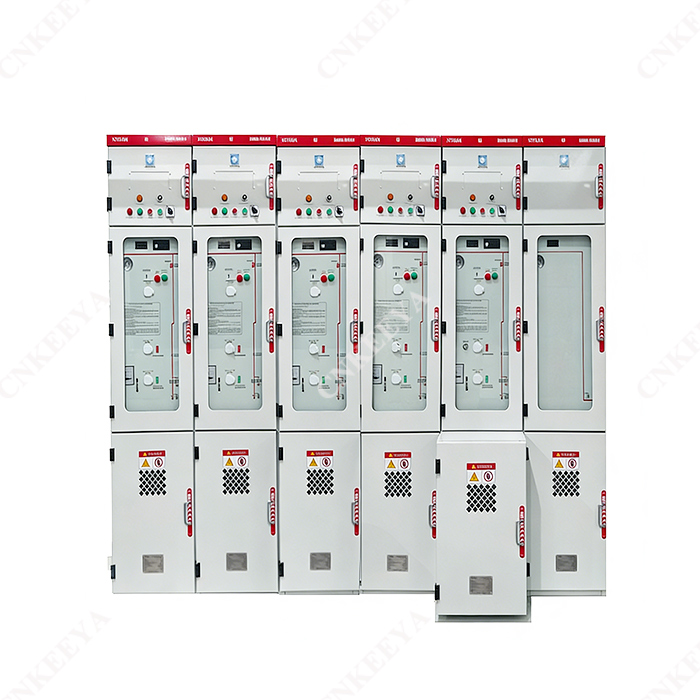

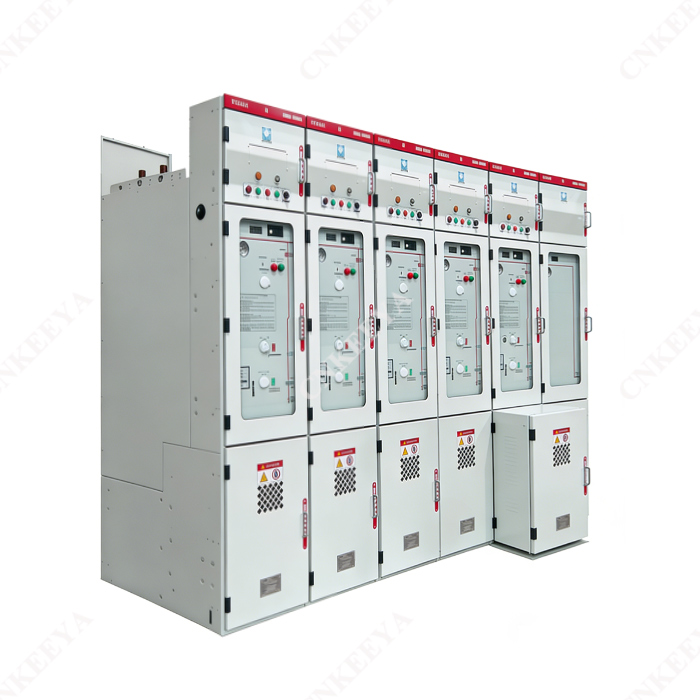

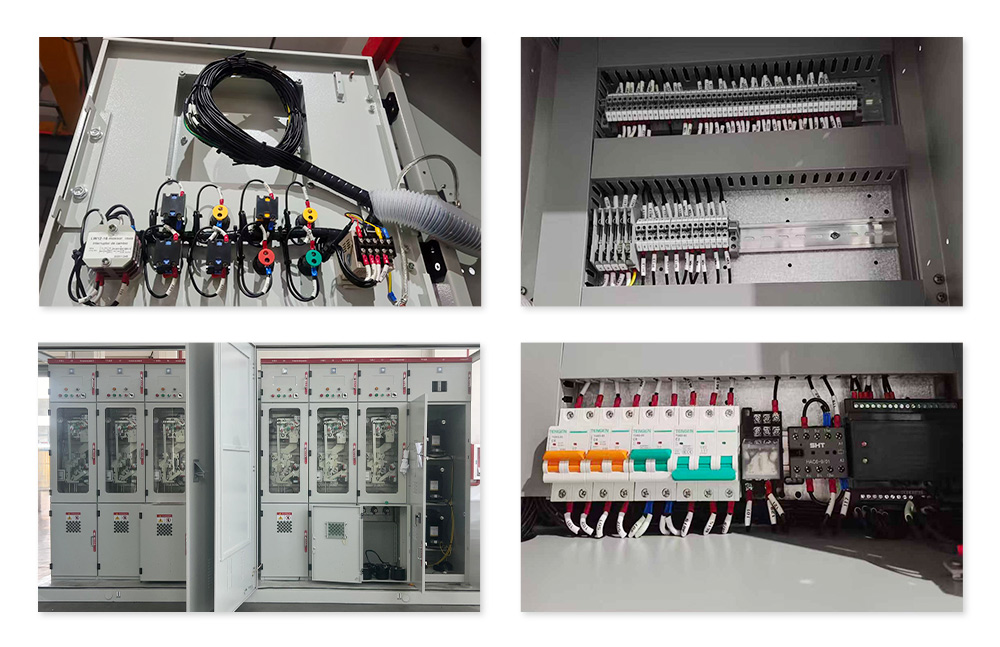

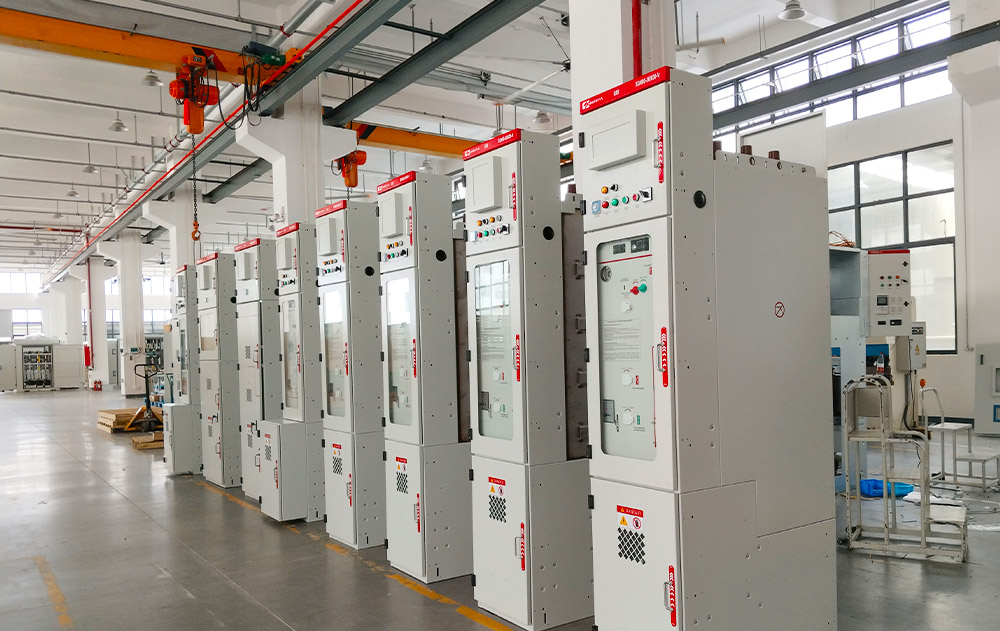

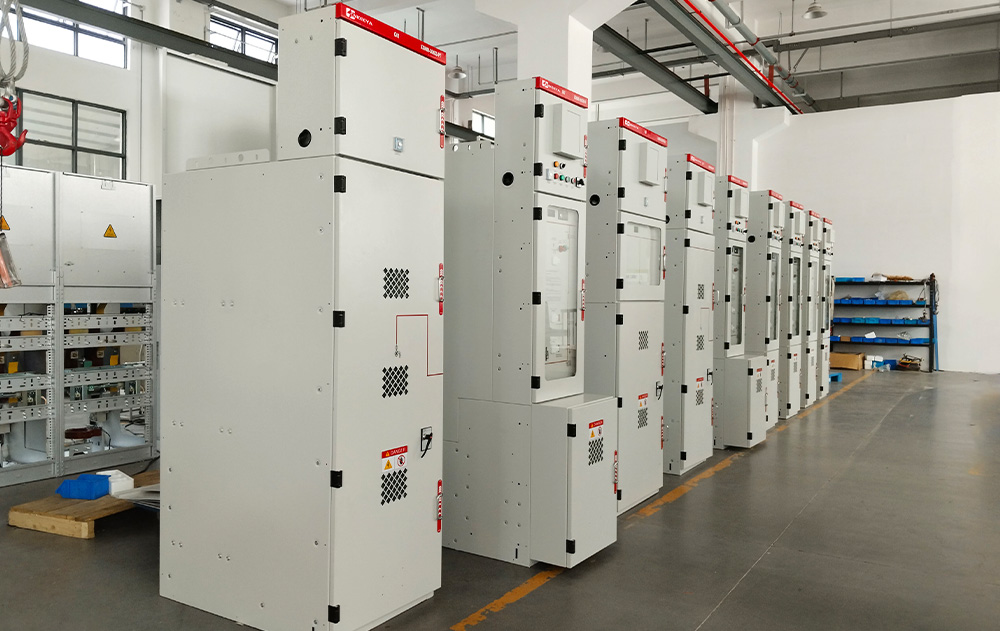

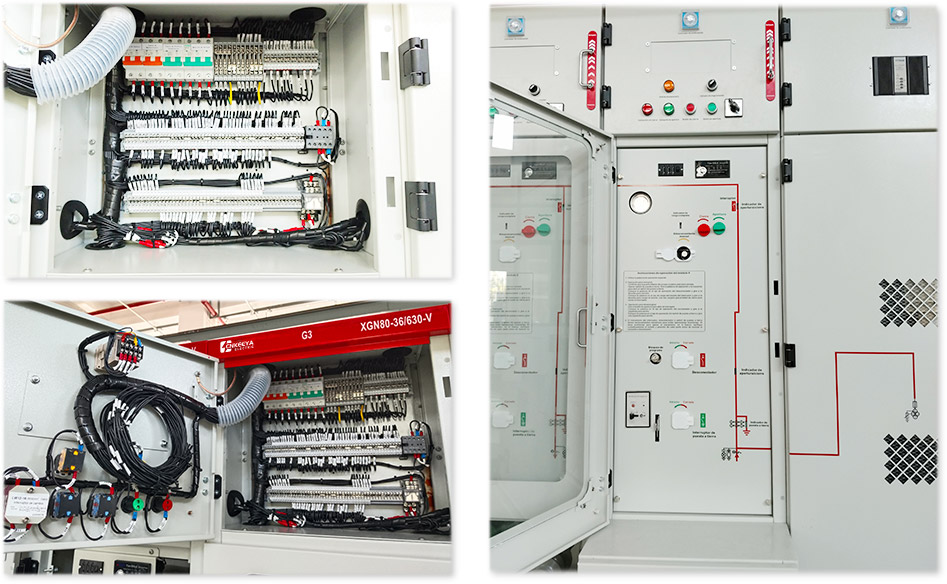

Rozdzielnica sieciowa 36kV AC z metalowym pierścieniem zamkniętym Rozdzielnica w metalowej obudowie z izolacją gazową SF₆ (GIS)

CNKEEYA,Rozdzielnica sieciowa z metalowym pierścieniem zamkniętym 36kV AC SF₆ Rozdzielnica metalowa w izolacji gazowej (GIS), prezentuje rozdzielnicę sieciową z metalowym pierścieniem zamkniętym 36kV AC, łączącą najnowocześniejszą technologię z opłacalnymi rozwiązaniami. Naszemu zaangażowaniu w dostarczanie produktów wysokiej jakości towarzyszy nasze zaangażowanie w zapewnienie konkurencyjnych cen. CNKEEYA to niezawodne źródło wydajnych i tanich rozwiązań w dziedzinie całkowicie zamkniętych, w pełni izolowanych, pierścieniowych jednostek głównych wypełnionych gazem. Współpracuj z nami, aby uzyskać najwyższej klasy produkty, które odpowiadają Twoim rozważaniom budżetowym.

Jednostka główna RM6-40.5 w pełni zamknięta, w pełni izolowana z pierścieniem gazowym to nowa generacja rozdzielnic produkowana przez naszą firmę jako kompletny zestaw wnętrzowych urządzeń trójfazowych AC 5OHz 12-40,5kV do odnawiania i dystrybucji energii elektrycznej. Stosowana jest głównie do transformacji mocy i przesyłu systemów elektroenergetycznych średniego napięcia, takich jak różne elektrownie, podstacje, przedsiębiorstwa przemysłowe i górnicze, metro, budynki cywilne i handlowe do kontroli, ochrony i monitorowania. Jest to charakteryzuje się niezawodnym działaniem, dużą zdolnością adaptacji i niewielkimi rozmiarami.

Zgodne standardy

● GB 3906 Rozdzielnice i sterownice prądu przemiennego w obudowach metalowych dla napięć znamionowych powyżej 3,6 kV do 40,5 kV włącznie

● DL/T 404 Wewnętrzna rozdzielnica wysokiego napięcia prądu przemiennego

● IEC 62271-200:2003 Rozdzielnice i sterownice prądu przemiennego w osłonach metalowych na napięcia znamionowe powyżej 1 kV do 52 kV włącznie 1016001/003-0000-00 Standard zaopatrzenia w materiały chińskiej firmy State Grid Corporation dla 12 kV, 24 kV

● 1016001/003-0000-00 Norma dotycząca zakupów materiałów chińskiej firmy State Grid Corporation dla rozdzielnic wysokiego napięcia 12KV, 24kV 40,5kV 1016001/003-0000-00 Ogólne specyfikacje techniczne

Stan serwisowy

● Temperatura otoczenia: maksymalna temperatura wynosi 40 ℃, minimalna temperatura to -25 ℃, a średnia wartość zmierzona w ciągu 24 godzin nie przekracza 35 ℃;

● Wilgotność względna: średnia wartość wilgotności względnej zmierzona w ciągu 24h nie powinna przekroczyć 95%, a średnia miesięczna wartość wilgotności względnej nie powinna przekroczyć 90%.

● Do kondensacji może dojść w przypadku szybkich zmian temperatury przy dużej wilgotności. Średnia wartość ciśnienia pary wodnej zmierzona w ciągu doby nie powinna przekraczać 2,2 kPa, a średnia miesięczna wartość ciśnienia pary wodnej nie powinna przekraczać 1,8 kPa;

● Wysokość: nie więcej niż 1000 m;

● Intensywność sejsmiczna: nie więcej niż 8 stopni;

● Amplituda zakłóceń elektromagnetycznych indukowanych w systemie wtórnym nie powinna przekraczać 1,6 kV;

● Otaczające powietrze nie jest w oczywisty sposób zanieczyszczone kurzem, dymem, żrącymi i palnymi gazami, parą lub mgłą solną.

Uwaga: Jeżeli warunki użytkowania przekraczają powyższe wymagania, rozwiązanie można określić w drodze konsultacji z użytkownikiem. 6-40,5 RM RM6-40.5 Całkowicie zamknięta, całkowicie izolowana jednostka główna z pierścieniem wypełnionym gazem

Parametr techniczny

6-40,5 RM

RM6-40.5 Całkowicie zamknięta, całkowicie izolowana jednostka główna z pierścieniem wypełnionym gazem

Notatka:

1.Nominalny prąd zwarciowy wyłączalny 40,5kV/2000A wynosi 31,5kA; znamionowy prąd zwarciowy wyłączalny 12kV/3150A wynosi 31,5kA;

2. Parametry znamionowego prądu szczytowego wytrzymywanego i znamionowego prądu krótkotrwałego wytrzymywanego przekładnika prądowego należy oceniać oddzielnie;

3. Rezystancja obwodu odnosi się do wartości zmierzonej mierzonej od linii wychodzącej gniazda łącznika szynowego (łącznie z łącznikiem szynowym) do strony linii wychodzącej gniazda kablowego (łącznie z urządzeniem prądowym). Jeżeli łącznik szynowy i urządzenie prądowe nie są uwzględnione, wartość z tabeli należy odjąć przez 20.

Zarys i schemat budowy rozdzielnicy

1. Mały pokój autobusowy

2. Instrumentarium

3. Przedział główny autobusu wypełniony gazem

4.Odłącznik stacji

5.Pomieszczenie mechanizmu operacyjnego

6.Wyłącznik automatyczny

7. Przedział wyłącznika wypełniony gazem

8. Sala kablowa

9.Przekładnik prądowy

10.Kabel

11.Odgromnik CM-35

12. Kanał zwalniający ciśnienie

13.Wtyczka kablowa

14.Gniazdo kablowe

15.Wtyczka gniazda testowego

16.Gniazdo testowe

17.Autobus oddziałowy

18. Urządzenie nadmiarowe ciśnienia

19. Autobus główny

20.Gniazdo łącznika magistrali

21.Łącznik autobusowy

Notatka:

a (szerokość szafki): 600 mm, 800 mm;

b(głębokość szafy): głębokość 1420 dla 12kV; Głębokość 1620 dla 40,5 kV.
