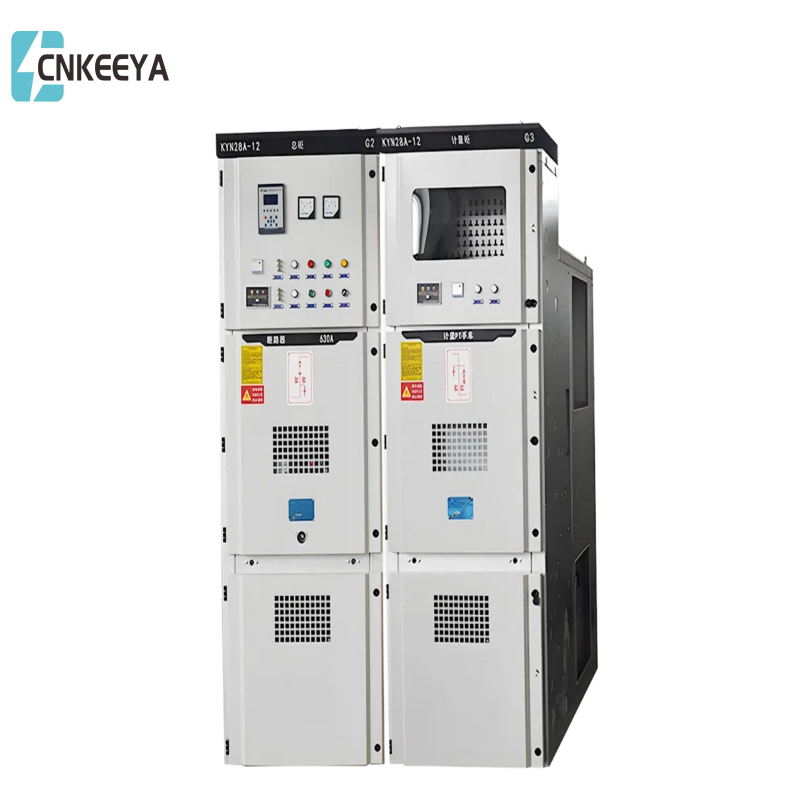

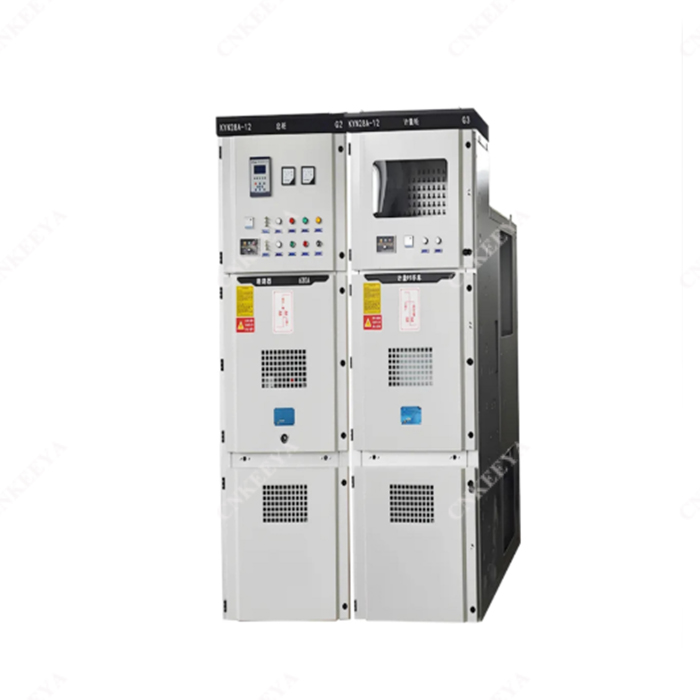

Keeya, renomowany producent w branży elektrycznej, z dumą prezentuje rozdzielnicę KYN28-24KV — wysokiej jakości rozwiązanie zaprojektowane z myślą o optymalnej dystrybucji mocy. Nasze zaangażowanie w efektywność kosztową jest widoczne w konkurencyjnych cenach tej rozdzielnicy.
Jako producenci Keeya priorytetowo traktuje dostarczanie produktów najwyższej klasy po niskiej cenie, zapewniając naszym klientom korzyści zarówno z jakości, jak i przystępności cenowej. Rozdzielnica KYN28-24KV stanowi świadectwo naszego zaangażowania w dostarczanie opłacalnych rozwiązań bez kompromisów w zakresie wydajności, co czyni ją preferowanym wyborem dla osób poszukujących niezawodnych i niedrogich opcji rozdzielnicy w różnorodnych zastosowaniach.
Ten produkt spełnia następujące normy: GB3906-20063.6-40.5KV AC Rozdzielnice i sterownice w metalowej obudowie*, GB/T11022 Wspólne wymagania techniczne dotyczące rozdzielnic i sterownic wysokiego napięcia, IEC62271200 AC Rozdzielnice i sterownice w metalowej obudowie o napięciu znamionowym powyżej 1kV i poniżej 52”, DL/T404 „Warunki techniczne zamówienia dla rozdzielnic wnętrzowych wysokiego napięcia prądu przemiennego”.
Opancerzona, wyjmowana rozdzielnica prądu przemiennego w metalowej obudowie

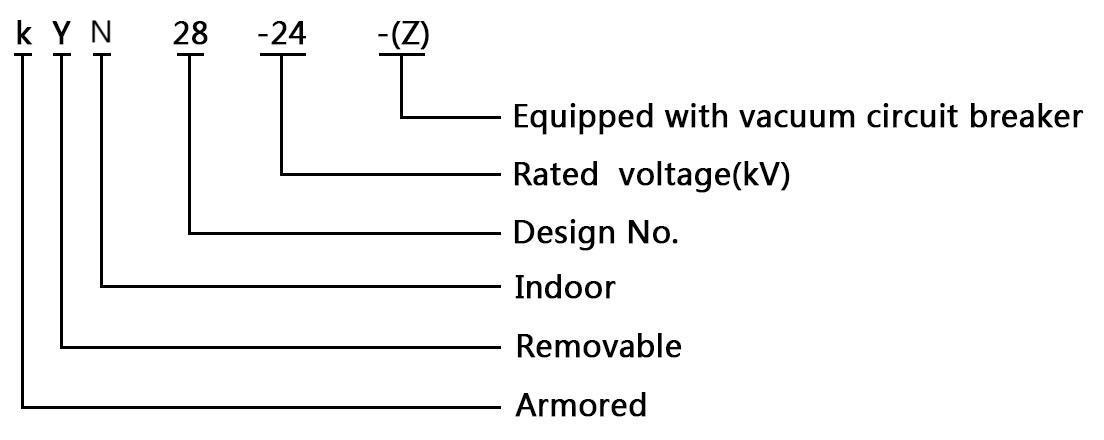

Model i znaczenie
Temperatura powietrza otoczenia: maksymalna temperatura 40 ℃, minimalna temperatura -15 ℃;
● Wilgotność względna: średnia dobowa nie większa niż 95%, średnia dobowa prężność pary nie większa niż 2,2 kPa, średnia miesięczna nie większa niż 90%, średnia miesięczna prężność pary nie większa niż 1,8 kPa;
● Wysokość: 1000 m i poniżej;
Intensywność trzęsień ziemi: nie więcej niż 8 stopni;
● Otaczające powietrze powinno być wolne od gazów korozyjnych lub łatwopalnych, pary wodnej i innych oczywistych zanieczyszczeń;
● Nie występują częste gwałtowne wibracje;
W przypadku stosowania w warunkach przekraczających normalne warunki środowiskowe określone w GB3906 należy to uzgodnić między użytkownikiem a producentem.
|
Przedmiot |
Jednostka |
Wartość |
|
|
Oceniono Napięcie |
kV |
24 |
|
|
Oceniono częstotliwość |
Hz |
50 |
|
|
Prąd znamionowy wyłącznika |
A |
630,1250,1600,2000,2500,3150,4000 |
|
|
Oceniono prąd szafy sterowniczej |
A |
630,1250,1600,2000,2500,3150,4000 |
|
|
Znamionowy prąd dynamiczny (4 s) |
kA |
16,20,25,31,5,40,50 |
|
|
Znamionowy prąd stały (szczyt) |
kA |
40,50,63,80,100,125 |
|
|
Znamionowy prąd wyłączalny zwarciowy |
kA |
16,20,25,31,5,40,50 |
|
|
Znamionowe wykonanie zwarcia aktualny |
kA |
40,50,63,80,100,125 |
|
|
Napięcie wytrzymywane o częstotliwości sieciowej 1 min |
Biegun-biegun, biegun-ziemia |
kV |
65 |
|
Przez odległość izolująca |
kV |
79 |
|
|
Impuls piorunowy wytrzymać napięcie (szczyt) |
Biegun-biegun, biegun-ziemia |
kV |
125 |
|
Przez odległość izolująca |
kV |
145 |
|
|
Poziom ochrony |
IP4X dla obudowa, IP2X dla pomieszczenie izolacyjne i pomieszczenie wyłączników są otwarte |
||
Uwaga: zdolność zwarciową przekładnika prądowego należy rozpatrywać osobno.
KYN28-24
Opancerzona, wyjmowana rozdzielnica prądu przemiennego w metalowej obudowie
Konstrukcja rozdzielnicy (patrz rysunek 1).
Całkowicie metalowa, zmontowana konstrukcja, szerokie rozwiązanie kombinowane.
● Korpus szafki wykonany jest z importowanego aluminium i cienkiej blachy stalowej pokrytej cynkiem, obrabianej na obrabiarce MINGE, w której zastosowano zaawansowaną technologię składania wielokrawędziowego, połączonego za pomocą nitonakrętek i śrub o dużej wytrzymałości, charakteryzujących się wysoką precyzją, lekkością, dużą wytrzymałością i wytrzymałością wszechstronność części.
● Może być wyposażony w wyłącznik próżniowy serii VS1-24 lub importowany wyłącznik próżniowy serii VD4, o szerokim zastosowaniu, wysokiej niezawodności i długim okresie bezobsługowym.
● Wózek wyposażony jest w stanowiska robocze i testowe, a każde stanowisko jest wyposażone w urządzenia pozycjonujące i wyświetlające, co jest bezpieczne i niezawodne.
● Wszystkie rodzaje wózków ręcznych można zmieniać zgodnie z modułowymi elementami konstrukcyjnymi, zapewniając, że wózki ręczne o tej samej specyfikacji mogą być swobodnie wymienialne, a wózki o różnych specyfikacjach nigdy nie będą mogły wejść.
● Tryb instalacji przełącznika uziemiającego
a.Instalowany w środkowej części szafy (typ montowany od przodu) dla wygody dwustronnej konserwacji szafy.
b.Zainstalowany z tyłu szafy (typ tylny), aby zaoszczędzić miejsce przy ścianie.
● Metoda instalacji przekładnika prądowego:
a. Zainstalowany z przodu pomieszczenia kablowego z tyłu szafy.
b.Podnoszony na dole dużej płyty do gięcia.
● W pomieszczeniu kablowym można zainstalować do 9 kabli jednożyłowych.
● Każde pomieszczenie wysokociśnieniowe posiada kanał upustowy zapewniający bezpieczeństwo osobiste.
● Wysoce niezawodne urządzenie blokujące w pełni spełnia wymogi bezpieczeństwa „pięć-profilaktyki”.
● Wózek transportowany jest specjalną ciężarówką, która jest lekka i elastyczna w działaniu.
● Drzwi przednie i tylne wyposażone są w okienka obserwacyjne, które umożliwiają łatwą obserwację stanu pracy podzespołów wewnętrznych.
KYN28-24
Opancerzona, wyjmowana rozdzielnica prądu przemiennego w metalowej obudowie
KYN28-24
A. Pokój autobusowy
B. Pomieszczenie wózka ręcznego z wyłącznikami automatycznymi
C. Sala kablowa
D. Pomieszczenie przyrządów sztafetowych
1. Obudowa
2. Autobus oddziałowy
3. Tuleja autobusowa
4. Autobus główny
5. Stały kontakt
6. Naprawiono skrzynkę kontaktową
7. Przekładnik prądowy
8. Przełącznik uziemienia
9. Kabel
10. Aresztownik
11. Uziemienie magistrali głównej
12. Zmontowana płyta działowa
13. Płyta działowa (zawór)
14. Wtyczka wtórna
15. Wózek z wyłącznikiem automatycznym
16. Urządzenie grzewcze
17. Zdejmowana pozioma płyta działowa
18. Mechanizm obsługi wyłącznika uziemiającego
19. Płyta podstawy
20. Urządzenie nadmiarowe ciśnienia
21. Rowek przewodu sterującego
● Numer rysunku rozwiązania obwodu głównego, rysunek przeznaczenia i układu jednokreskowego, napięcie znamionowe, prąd znamionowy, znamionowy prąd wyłączalny zwarciowy, układ pomieszczenia rozdzielczego i rozmieszczenie rozdzielnic oraz rysunek konfiguracyjny itp.
● Wymagania dotyczące sterowania rozdzielnicą, pomiarów i funkcji zabezpieczających oraz inne wymagania dotyczące urządzeń blokujących i automatycznych.
● Model, specyfikacja i ilość głównych komponentów elektrycznych w rozdzielnicy.
● Jeśli wymagane jest połączenie przedpiersia pomiędzy rozdzielnicą lub szafą linii dopływowej, należy podać wymagania szczegółowe, takie jak nominalna nośność przedpiersia, rozpiętość przedpiersia i wysokość nad ziemią.
● Przy zamówieniu należy określić rozdzielnicę stosowaną w specjalnych warunkach środowiskowych.
