XGN2-12 Stała rozdzielnica w obudowie metalowej typu skrzynkowego

Jako producenci rozdzielnic w obudowie metalowej typu XGN2-12, kładziemy nacisk na opłacalność, aby klienci otrzymywali produkty wysokiej jakości bez uszczerbku dla ich budżetu. Rozdzielnica typu skrzynkowego w obudowie metalowej firmy Keeya jest przykładem naszego zaangażowania w dostarczanie ekonomicznych, a jednocześnie solidnych rozwiązań, co czyni ją preferowanym wyborem dla osób poszukujących niedrogich i niezawodnych rozwiązań rozdzielnic do różnorodnych zastosowań.

Jednostka główna HXGN15-12 z metalowym pierścieniem w obudowie Pxed (w skrócie jednostka główna ing) jest odpowiednia dla systemu zasilania AC 50 Hz, 12 kV, który jest szeroko stosowany w przemyśle i złej sieci kablowej oraz terminalu zasilania. Szczególnie nadaje się do małych podstacji wtórnych, rozdzielni, miejskiej dystrybucji mieszkaniowej, przedsiębiorstw przemysłowych i górniczych, centrów handlowych, lotnisk, metra, elektrowni wiatrowych, szpitali, stadionów, linii kolejowych i innych miejsc.

Stan serwisowy

● Wysokość: ≤ 1000m (przy zamówieniu można uwzględnić specjalne wymagania, obecnie na wysokości 5200m działa 6 grup).

● Temperatura otoczenia: -35℃ ~+45℃, maksymalna średnia dzienna różnica temperatur ≤ 25°C. Średnia dobowa wilgotność względna nie powinna przekraczać 95%, a średniomiesięczna wilgotność względna nie powinna przekraczać 90%.

● Pojemność sejsmiczna: 8 stopni.

● W miejscu pozbawionym silnych wibracji i uderzeń oraz zagrożenia korozją chemiczną lub eksplozją.

Standard wykonawczy

● GB3906-2006 Rozdzielnice i sterownice prądu przemiennego w osłonach metalowych na napięcie znamionowe powyżej 3,6 kV do 40,5 kV włącznie

● IEC 60298 AC – aparatura rozdzielcza i sterownicza w obudowach metalowych na napięcia znamionowe powyżej 1 kV do 52 kV włącznie

● GB/T 11022-2011 Wspólna specyfikacja dotycząca norm dotyczących rozdzielnic i sterownic wysokiego napięcia

Cecha produktu

Piękny i kompaktowy wygląd, poziom ochrony obudowy jest większy niż IP3X po złożeniu szafki.

● Górna i dolna jednostka są modułowe i łatwe w montażu i konserwacji.

● W szafce zastosowano nitowaną konstrukcję, która zapewnia wytrzymałość szafki.

● Zintegrowane pomieszczenie niskiego napięcia do montażu podzespołów wtórnych oraz pomieszczenie liczników z możliwością rozbudowy do montażu większej liczby wtórnych zabezpieczeń. Dostępne są kanały nadmiarowe ciśnienia do instalacji.

● Wykorzystuje bezobsługowy przełącznik obciążenia w izolacji gazowej SF6, charakteryzujący się dobrą wydajnością ekonomiczną i niezawodnością. Łatwy w obsłudze.

● Z kompletnym urządzeniem blokującym zapobiegającym, wysoka wydajność instalacji.

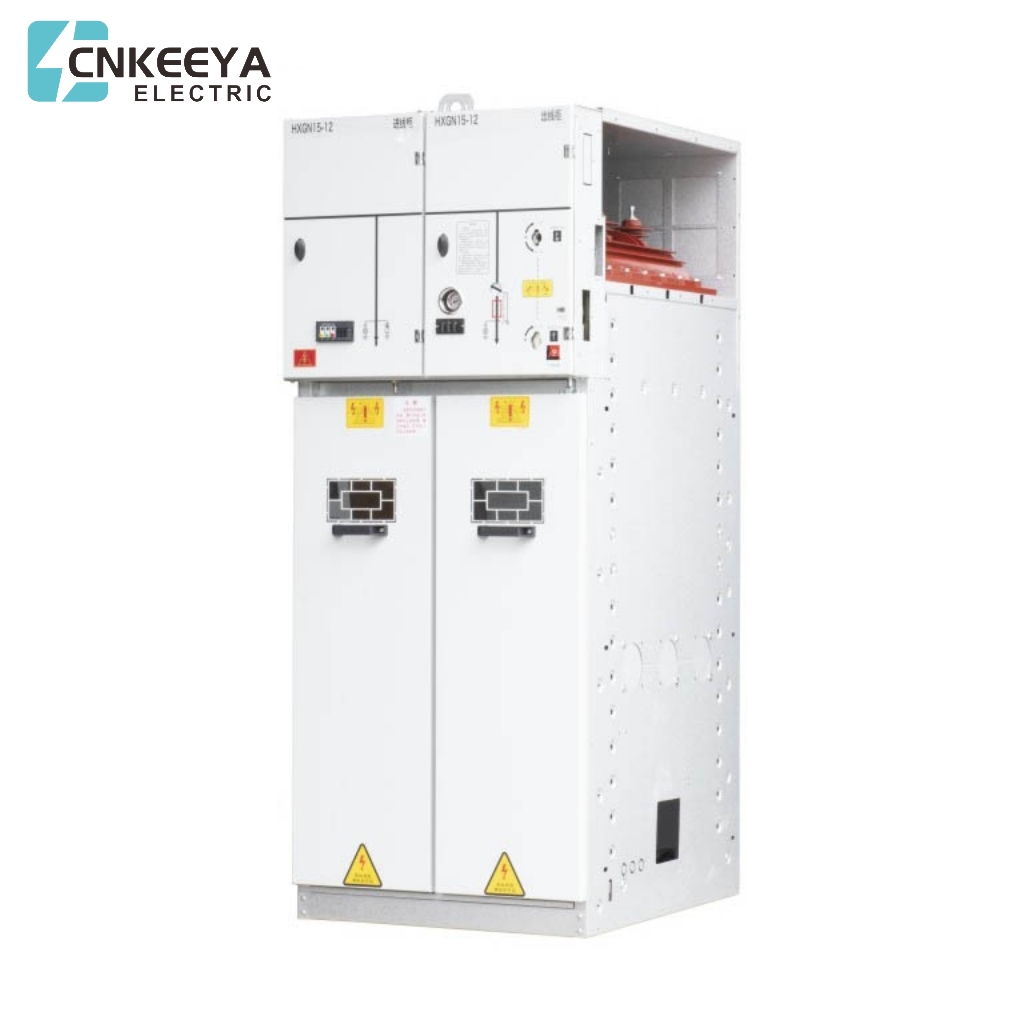

HXGN15-12

Rozdzielnica typu skrzynkowego, w obudowie metalowej

Struktura produktu

● Ogólna struktura

● Pierścieniowa jednostka główna składa się z pomieszczenia magistrali, rozdzielni obciążenia (lub pomieszczenia wyłączników), pomieszczenia kablowego, maszyn roboczych, mechanizmu blokującego i sterowni niskiego napięcia, a także obwodów pomiarowych lub pomiarowych. Każdy przedział jest oddzielony stalowymi płytami, aby uniknąć uszkodzenia sąsiedniego pomieszczenia.

● Sala autobusowa

Pomieszczenie autobusowe znajduje się w górnej części rozdzielnicy, gdzie szyny główne są ze sobą połączone i przebiegają przez cały rząd rozdzielnicy. Autobusy są ułożone poziomo i można je łatwo rozbudować.

● Pomieszczenie rozdzielni głównej

a. Pomieszczenie rozdzielni obciążenia: W rozdzielni znajduje się przełącznik obciążenia. Obudowa przełącznika obciążenia wykonana jest z żywicy epoksydowej, wypełnionej gazem SF6 jako środkiem gaśniczym i izolującym łuk. Na przednim końcu wału roboczego znajdują się dwie przezroczyste zaślepki z tworzywa sztucznego formowane na gorąco, przez które można obserwować stan styku. W rozdzielni można zainstalować miernik gęstości gazu SF6 lub miernik gęstości gazu ze stykiem alarmowym, zgodnie z wymaganiami klienta

b. Pomieszczenie wyłączników: Pomieszczenie wyłączników znajduje się w środku rozdzielnicy, które może być wyposażone w specjalne wyłączniki próżniowe lub wyłączniki SF6, zgodnie z potrzebami klienta. Jego zdolność wyłączania może sprostać normalnym operacjom przełączania i sieci odgałęzionej oraz wyłączaniu prądu elektrycznego w przypadku zwarć itp. w szczególnych okolicznościach. Wyłączniki próżniowe są szczególnie odpowiednie dla częstych systemów sieciowych. Wyłącznik jest wyposażony w mechanizm sprężynowy z funkcją ponownego załączania, niezawodnym działaniem i długą żywotnością.

● Sala kablowa

Przedział kablowy służy głównie do podłączenia kabli, dzięki czemu kable jedno- lub trzyżyłowe można łączyć z najprostszymi nieekranowanymi kłodami kablowymi. Jednocześnie jest wystarczająco dużo miejsca, aby pomieścić odgromniki, przekładniki prądowe i dolne uziemniki. Według standardowej konstrukcji drzwi rozdzielnicy posiadają okienko obserwacyjne oraz blokadę bezpieczeństwa, a płyta dolna pomieszczenia kablowego wyposażona jest w pokrywę uszczelniającą oraz zacisk kablowy ze wspornikiem o odpowiednim rozmiarze. Aby ułatwić instalację okablowania, ramę przednich drzwi znajdującą się na dolnej płycie pomieszczenia kablowego można zdemontować.

● Mechanizm napędowy, mechanizm blokujący i sterownia niskiego napięcia Komora niskiego napięcia z blokadą pełni także funkcję panelu sterującego. Pomieszczenie niskiego napięcia wyposażone jest w napęd sprężynowy ze wskaźnikiem położenia oraz blokadę mechaniczną. Może być również wyposażony w styki pomocnicze, cewki wyzwalające, mechanizmy wyzwalania awaryjnego, pojemnościowe urządzenia wyświetlające na żywo, zamki kluczowe i elektryczne urządzenia sterujące. Jednocześnie pomieszczenie niskiego napięcia. Przestrzeń ta może być również wykorzystana do zainstalowania obwodów sterujących, przyrządów rejestrujących i przekaźników zabezpieczeniowych. Rozdzielnica o szerokości 750mm wyposażona jest w dwa identyczne pomieszczenia niskiego napięcia, które można wyposażyć w większą liczbę akcesoriów.

Parametr techniczny

Rozmiar konturu

Schemat struktury

1. Mechanizm operacyjny

2. Przełącznik obciążenia

3. Korpus szafki

4. Pokój przyrządowy

5. Woltomierz SF6

6. Wskazanie wysokiego napięcia

7. Bezpiecznik

8. Dolny uziemnik

Instrukcja składania zamówienia

Proszę podać przy zamówieniu:

● Przy składaniu zamówienia należy podać następujące dane techniczne;

● Numer głównego rozwiązania okablowania, przeznaczenie i rysunek systemu jednokreskowego, napięcie znamionowe, prąd znamionowy, znamionowy prąd zwarciowy wyłączalny, rysunek układu pomieszczenia rozdzielczego i rysunek rozmieszczenia szafy rozdzielczej itp.;

● Wymagania dotyczące funkcji sterowniczych, pomiarowych i zabezpieczających rozdzielnicy oraz wymagania i schematy dla pozostałych urządzeń ryglujących i automatyki; Model, specyfikacja i ilość głównych elementów elektrycznych w rozdzielnicy;

● Jeżeli rozdzielnica jest używana w specjalnych warunkach środowiskowych, należy to określić w zamówieniu;

● Inne specjalne wymagania muszą zostać wyjaśnione i szczegółowo negocjowane na piśmie przed złożeniem zamówienia.

Przegląd produktu

Zwiększ wydajność głównego transformatora i popraw wydajność zasilania podstacji.

Popraw zdolność przesyłu mocy linii dystrybucyjnych i zmniejsz liczbę linii dystrybucyjnych.

Zwiększ promień zasilania linii średniego napięcia.

Popraw jakość zasilania sieci energetycznej średniego napięcia.

Zmniejsz straty mocy w sieci energetycznej średniego napięcia.

Oszczędzaj metale nieżelazne i zasoby ziemi.

Model i znaczenie

Stan serwisowy

● Wysokość: ≤1000m Temperatura otoczenia: maksymalna temperatura otoczenia +40 ℃, minimalna temperatura otoczenia -35 ℃, maksymalna dzienna różnica temperatur 25 ℃;

● Wilgotność względna: średnia dzienna wilgotność względna ≤95%, średnia miesięczna wilgotność względna ≤90%;

● Intensywność sejsmiczna: 8 stopni;

Częstotliwość znamionowa systemu: 50 Hz;

Roczny wskaźnik wycieku SF6: ≤0,1%;

Stopień ochrony obudowy: IP3X;

● Uwaga: w przypadku zamówienia tego produktu poza powyższymi warunkami prosimy o konsultację z naszą firmą.

Standard wykonawczy

● Standardowe napięcia GB/T156

● GB 311.1 Koordynacja izolacji – Część 1: Definicje, zasady i reguły;

● GB 38043.6kV~40.5kV Wysokonapięciowe wyłączniki prądu przemiennego dla napięcia znamionowego powyżej 3,6 kV i poniżej 40,5 kV GB 3906 Rozdzielnice i sterownice prądu przemiennego w obudowach metalowych na napięcia znamionowe powyżej 3,6 kV do 40,5 kV włącznie;

● GB/T 11022 Wspólne specyfikacje dotyczące norm dotyczących rozdzielnic i sterownic wysokiego napięcia;

● GB/T 12,022 Sześciofluorek siarki do zastosowań przemysłowych;

● GB16926 Kombinacje rozłączników i bezpieczników prądu przemiennego wysokiego napięcia;

● DL/T 404 Wewnętrzna rozdzielnica wysokiego napięcia prądu przemiennego Jednostka główna w kształcie pierścienia, w całości metalowa

Parametr techniczny

Uwaga: Prąd znamionowy kombinacji rozłącznika z bezpiecznikiem dotyczy kompletnego połączonego aparatu rozłącznika obciążenia i wybranego bezpiecznika. Dane poza nawiasami odnoszą się do systemu uziemienia punktu neutralnego poprzez niską rezystancję, a dane w nawiasach odnoszą się do uziemienia punktu zerowego lub systemu nieuziemionego poprzez cewkę tłumiącą łuk.

Jednostka główna w kształcie pierścienia, w całości metalowa

Rozmiar konturu

Schemat ogólny szafki linii przychodzącej (wychodzącej).

Notatka:

1. Głębokość nominalna szafy rozdzielczej obejmuje wszystkie zewnętrzne krawędzie płata drzwi (z wyłączeniem elementów wypukłych, zamków, trzpieni i wypukłych części płata drzwi)

2.Nominalna wysokość szafy rozdzielczej, uwzględniająca wszystkie zewnętrzne krawędzie głowicy (bez pierścieni wypukłych)
