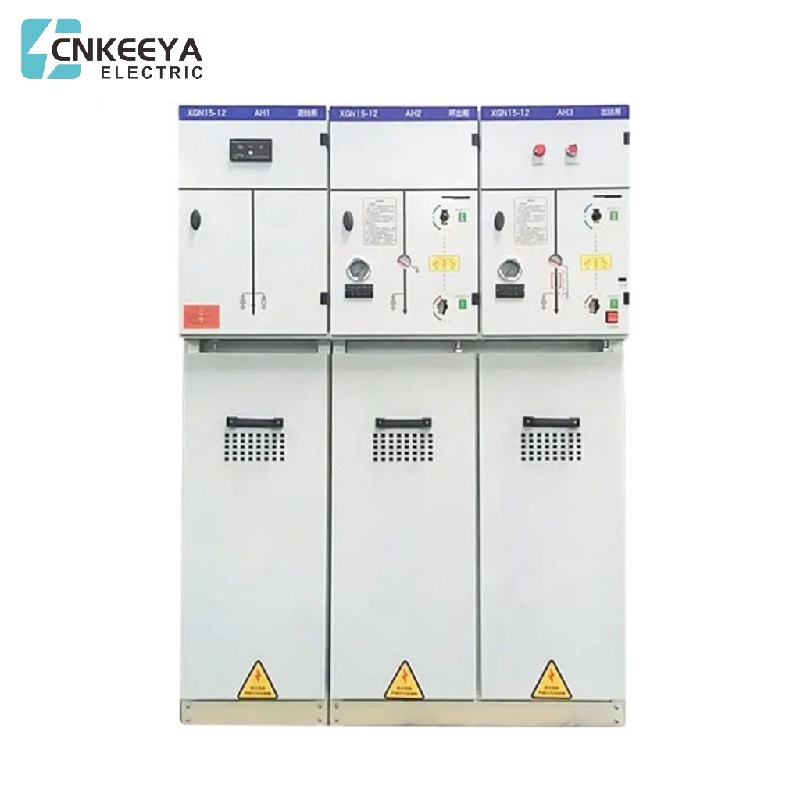

Jako wiodący dostawca w Chinach, Keeya specjalizuje się w dostarczaniu najnowocześniejszych rozwiązań w postaci jednostki głównej z solidną izolacją pierścieniową. Nasze wysokiej jakości produkty są przykładem niezawodności i wydajności w dystrybucji energii elektrycznej. Dążąc do doskonałości, Keeya jest zaufanym źródłem zaawansowanych jednostek głównych pierścieniowych, dostarczającym rozwiązania spełniające zmieniające się potrzeby branży. Współpracuj z nami, aby uzyskać najwyższej klasy produkty i usługi w dziedzinie jednostek głównych z solidną izolacją pierścieniową.

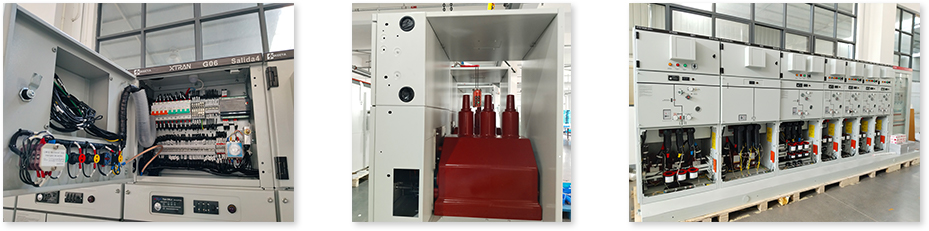

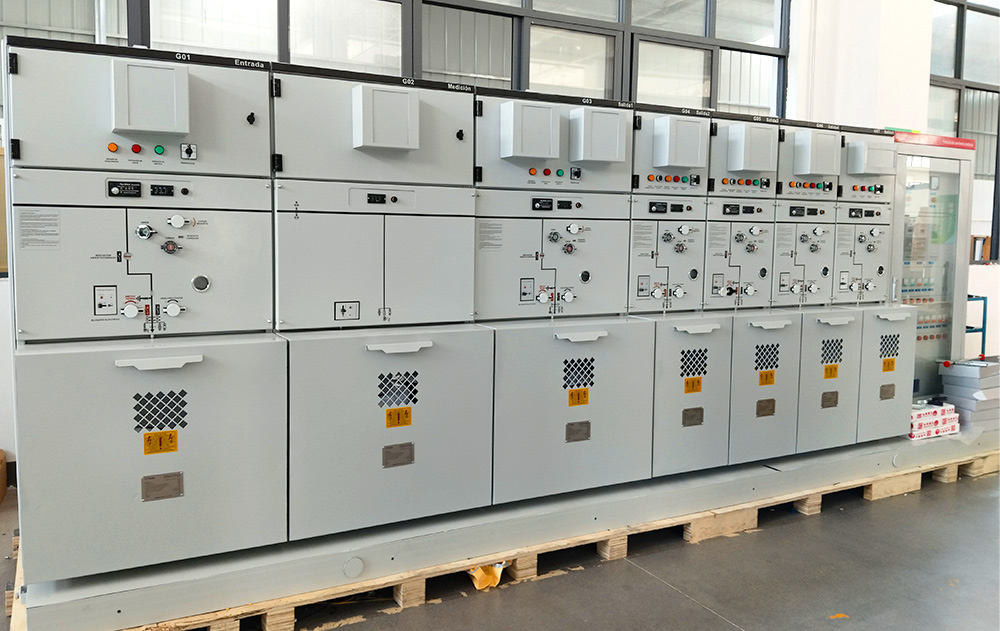

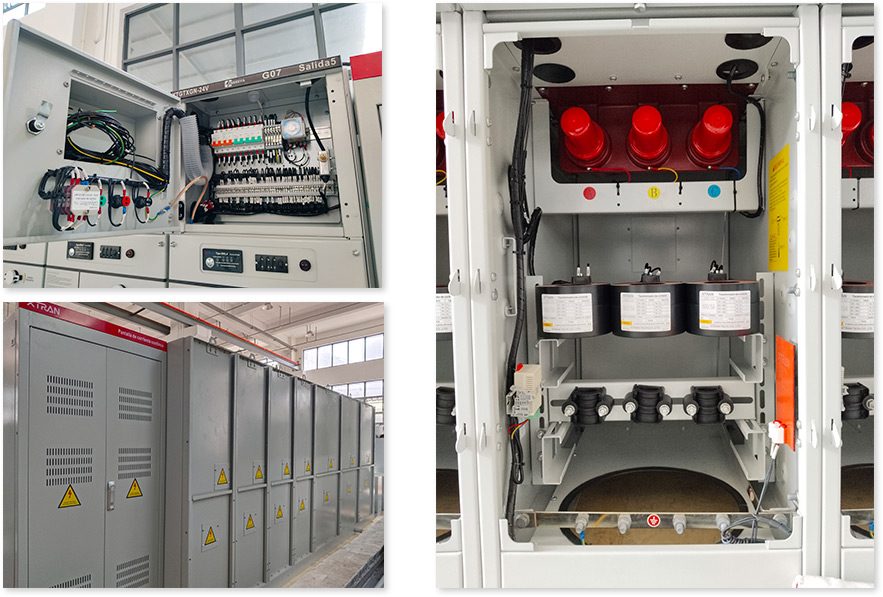

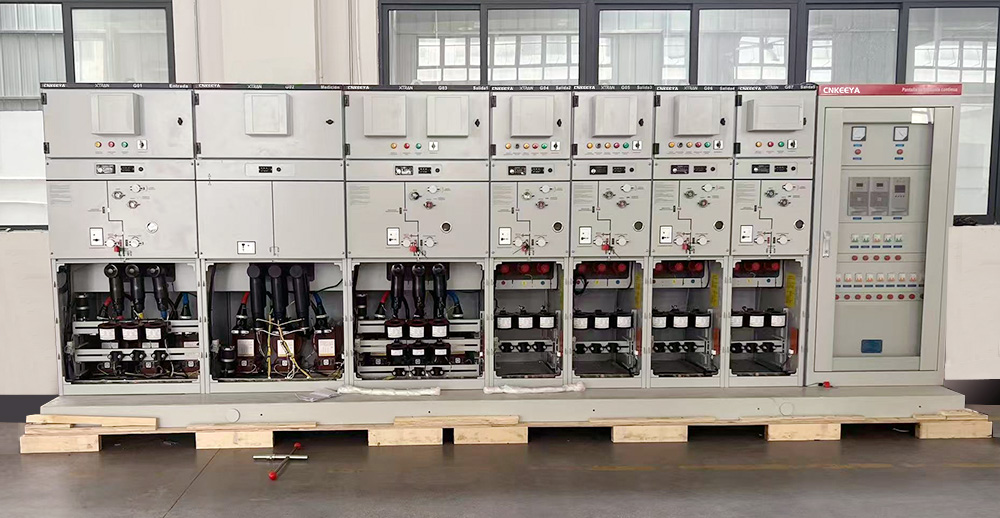

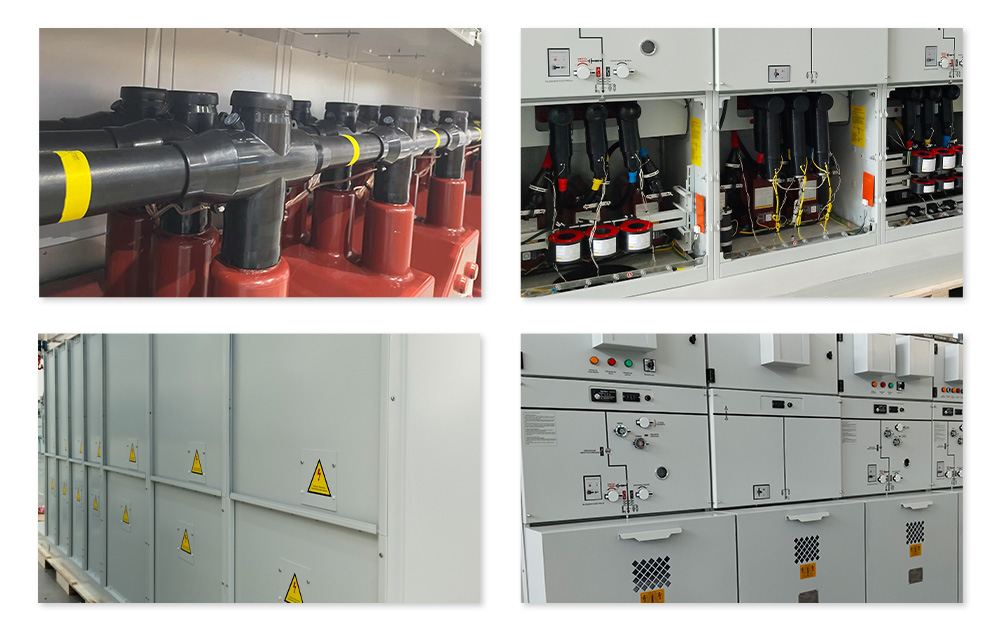

Keeya, renomowany dostawca z siedzibą w Chinach, specjalizuje się w dostarczaniu wysokiej jakości jednostek głównych z solidną izolacją pierścieniową dla wydajnych i niezawodnych rozwiązań dystrybucji energii elektrycznej. Jednostka główna z solidnym izolowanym pierścieniem GTXGN □-12 to nowa generacja jednostki głównej z kompozytowym pierścieniem izolacyjnym typu ochrony środowiska, opracowana przez naszą firmę. Składa się głównie z trzech części, a mianowicie jednostki V (jednostka wyłącznika), jednostki C (jednostka przełącznika obciążenia), jednostki F (jednostka kombinowana), każda jednostka może być używana samodzielnie lub może być również dowolnie rozbudowywana, jej struktura jest podzielona na inteligentne pomieszczenie przyrządów sterujących, mechanizm operacyjny i część pierwotna, pomieszczenie przyrządów może pasować do zabezpieczenia mikrokomputera (kontrolera), wykorzystuje mechanizm działania sprężyny, a część podstawowa przyjmuje automatyczny proces żelowania APG, wyłącznik izolujący i komora gaszenia łuku są całkowicie zalane żywicą epoksydową, a do połączenia magistrali służy specjalna mufa.
W komorze gaszenia łuku zastosowano specjalny materiał stykowy z miedzi i chromu - podłużny magnetyczny styk Pelda typu R i kompletny jednorazowy proces uszczelniania. Zdolność i stabilność wyłączania prądu zwarciowego, żywotność elektryczna, wzrost temperatury i poziom izolacji tej komory gaszącej łuk to oczywiście (materiał stykowy z miedzi i aluminium, podłużna struktura magnetycznego styku Pelda w kształcie miseczki oraz niekompletny jednorazowy proces uszczelniania). ulepszona w porównaniu z poprzednią. W mechanizmie operacyjnym zastosowano elastyczny mechanizm operacyjny, który jest zintegrowany z przełącznikiem, to znaczy zintegrowany jest wyłącznik izolacyjny i elastyczny mechanizm działania głównego wyłącznika, co pozwala wygodnie realizować blokadę, a części mechanizmu są mniejsze, redukując niepotrzebne połączenia transmisyjne o wysokiej niezawodności i działaniu elektrycznym, które można zainstalować zgodnie z potrzebami użytkowników.
Solidnie izolowana, całkowicie zamknięta rozdzielnica: przyjmuje stały materiał izolacyjny jako główny środek izolacyjny i połączenie przewodzące. Po tym, jak wyłącznik izolacyjny, uziemnik, szyna główna, szyna odgałęziona i inne dominujące obwody elektryczne są pojedyncze lub połączone, stały środek izolacyjny jest owijany i pakowany w jeden lub kilka modułów o określonych funkcjach, które można ponownie łączyć lub rozszerzać z pełną izolacją i pełna skuteczność uszczelniania. Mechanizm trójstanowiskowy może otwierać i zamykać prąd obciążenia, a także może realizować sterowanie ręczne i elektryczne.
● Temperatura otoczenia: -45℃+45℃
● Wilgotność: maksymalna średnia średnia względna ≤95%, średnia miesięczna ≤90%
● Wysokość: ≤4000 metrów
● Pojemność sejsmiczna: 8 stopni
● Stopień ochrony: IP67 dla rurki bezpiecznikowej korpusu zelektryfikowanego, obudowa szafy rozdzielczej IP3X

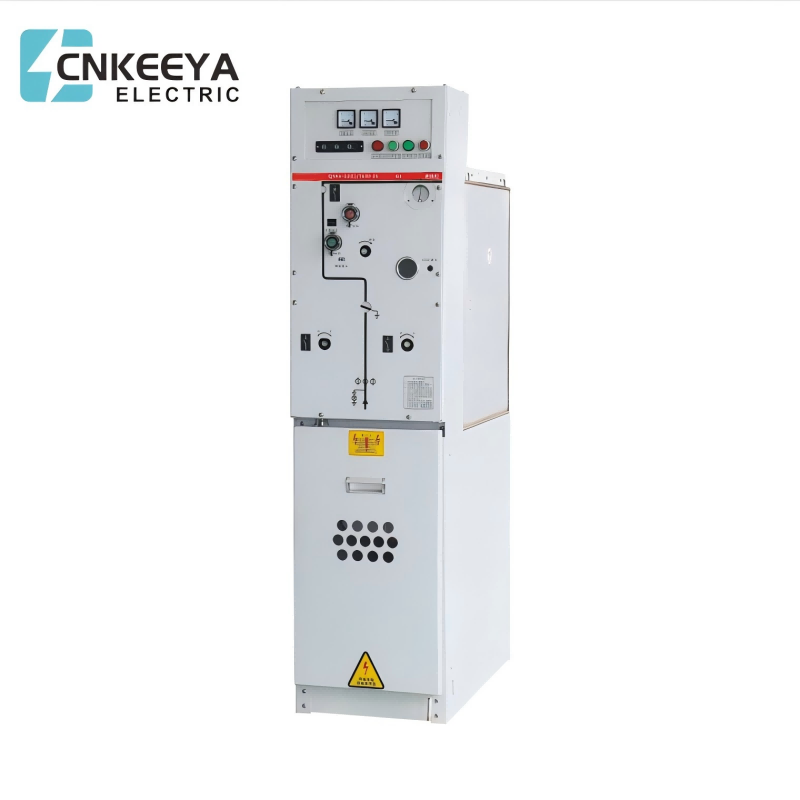

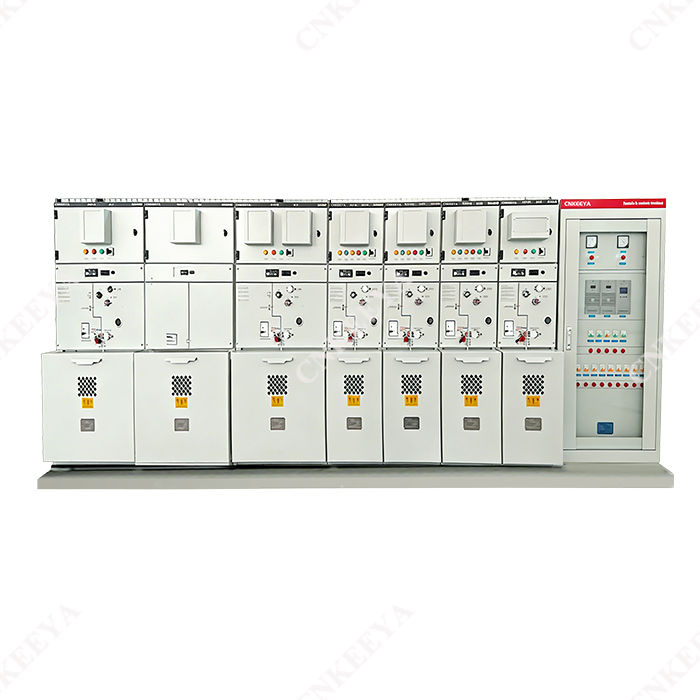

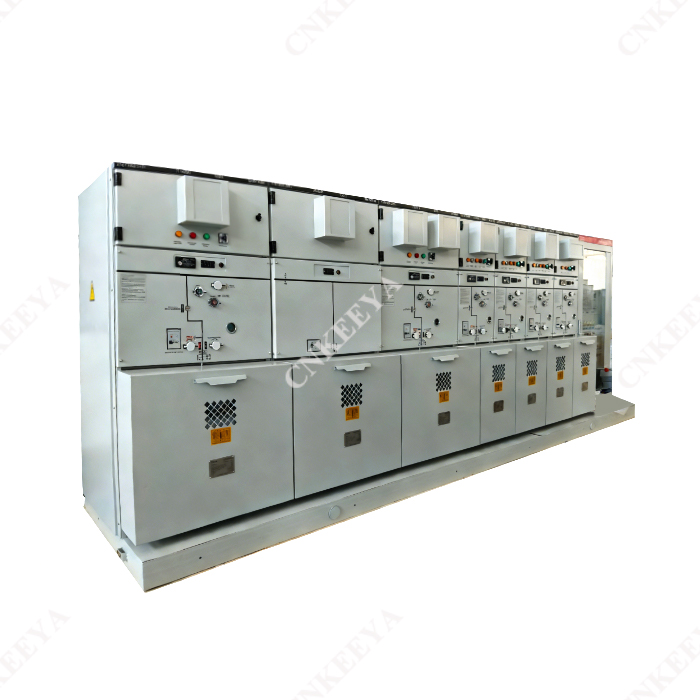

GTXGN □-12
Jednostka główna z solidnym izolowanym pierścieniem
● IEC 62271-1-2017 Rozdzielnice i sterownice wysokiego napięcia – Część 1: Specyfikacje wspólne
● IEC 620071-200-2003 Wysokonapięciowa aparatura rozdzielcza i sterownicza – część 200: Rozdzielnice i sterownice prądu przemiennego w osłonach metalowych dla napięć znamionowych powyżej 1 kV do 52 kV włącznie
● GB3906-2006 Rozdzielnice i sterownice prądu przemiennego w osłonach metalowych na napięcie znamionowe powyżej 3,6 kV do 40,5 kV włącznie
● GB/T11022-2011 Wspólne specyfikacje dotyczące standardów rozdzielnic i sterownic wysokiego napięcia
● GB1984-2014 Wyłączniki wysokiego napięcia prądu przemiennego
● GB1985-2014 Odłączniki i uziemniki prądu przemiennego wysokiego napięcia
● GB3804-2017 Wysokonapięciowe wyłączniki prądu przemiennego dla napięcia znamionowego powyżej 3,6 kV i poniżej 40,5 kV
● DL/T404-2018 Rozdzielnica i sterownica prądu przemiennego w osłonach metalowych na napięcia znamionowe powyżej 3,6 kV do 40,5 kV włącznie
● Q/GDW730-2012 Specyfikacje dla jednostek głównych z pierścieniem w izolacji stałej 12 kV
Parametr techniczny rozdzielnicy
Przedmiot |
Jednostka |
Wartość |
|||
Napięcie znamionowe |
KV |
12 |
|||
Częstotliwość znamionowa |
Hz |
50 |
|||
Prąd znamionowy |
A |
630 |
1250 |
||
Znamionowy poziom izolacji |
Napięcie wytrzymywane o częstotliwości sieciowej |
Odległość izolacyjna |
KV |
48 |
|
Faza-faza |
KV |
42 |
|||
Faza-ziemia |
KV |
42 |
|||
Napięcie wytrzymywane przez impuls piorunowy |
Odległość izolacyjna |
KV |
85 |
||
Faza-faza |
KV |
75 |
|||
Faza-ziemia |
KV |
75 |
|||
(1s) Znamionowy prąd wyłączalny zwarciowy |
TO |
25 |
31.5 |
||
(4s) Znamionowy krótkotrwały prąd wytrzymywany |
TO |
25 |
31.5 |
||
(1p) Znamionowy szczytowy prąd wytrzymywany |
TO |
63 |
80 |
||
(1ma) Znamionowy prąd załączania zwarcia (szczyt) (1ma) |
TO |
63 |
80 |
||
Stopień ochrony obudowy |
|
IP4X |
|||
Tryb działania |
|
Typ magazynowania energii sprężynowej |
Wizualna odległość izolująca nóż izolujący
Z przodu szafy znajduje się wyraźne okienko pokazujące odległość izolującą, w którym można zobaczyć położenie izolacji WŁ., położenie izolacji WYŁ. i położenie WŁ. uziemienia. Istnieją trzy pozycje robocze, które są wygodne i bezpieczne dla personelu na miejscu w celu sprawdzenia i ustalenia położenia noża izolującego.
Wewnętrzna konstrukcja łukowa
Wewnętrzny zawór ciśnieniowy łuku elektrycznego: gdy wewnątrz produktu pojawi się łuk, ciśnienie zostanie zwolnione z zaworu zwalniającego ciśnienie, a łuk zostanie odprowadzony do rynny kablowej, aby uniknąć przypadkowych obrażeń operatora.
Rozmiar konturu
Model |
Szerokość (mm) |
Głębokość (mm) |
Wysokość (mm) |
Szafka wyłącznikowa (V gabinet) |
400 |
887 |
1450 |
Szafka rozdzielcza obciążenia (szafa C) |
400 |
887 |
1450 |
Szafka bezpiecznikowa (F gabinet) |
500 |
887 |
1450 |
) Szafka pomiarowa (M gabinet) |
750 |
887 |
1450 |
Szafka podnosząca, szafka z bezpośrednim połączeniem (szafka D) |
400 |
887 |
1450 |
Szafka transformatora napięcia (PT gabinet) |
400 |
887 |
1450 |
Szafka podnosząca przełącznik obciążenia (szafka SL) |
800 |
887 |
1450 |
Szafka podnosząca wyłącznik automatyczny (szafa SV) |
800 |
887 |
1450 |
