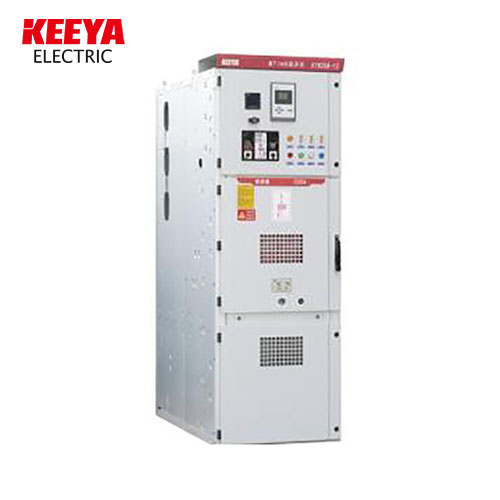

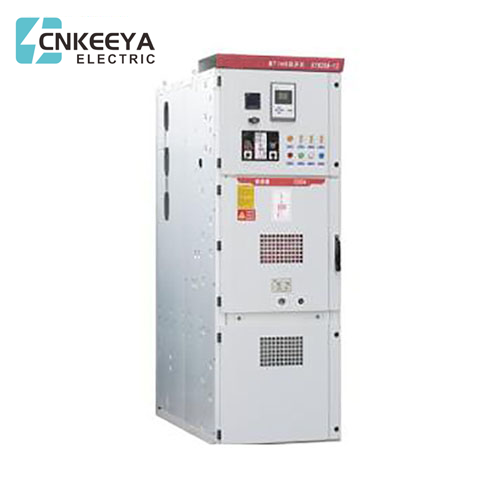

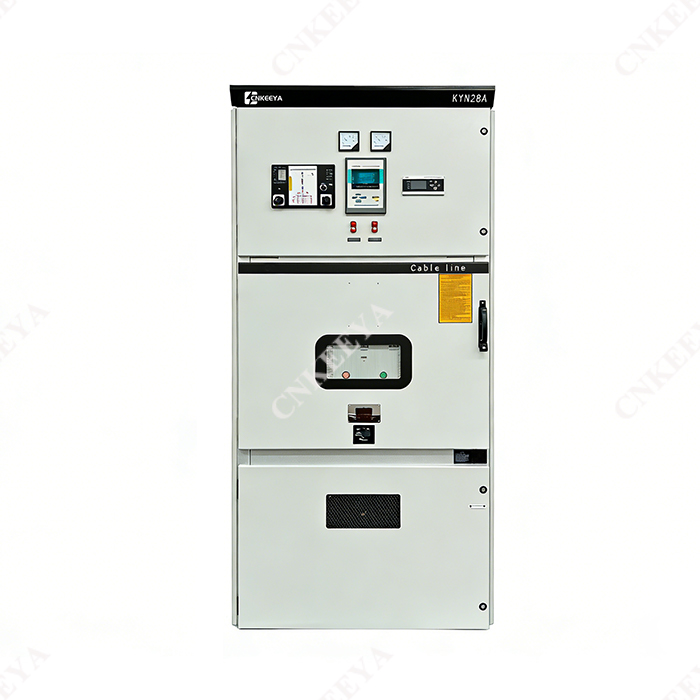

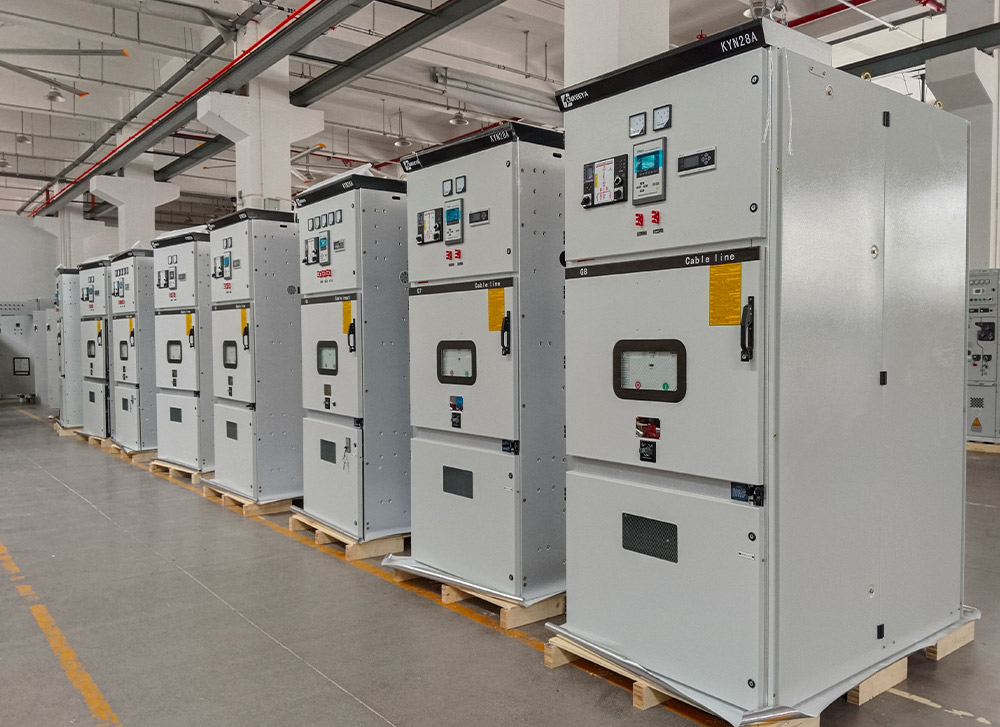

Rozdzielnica KYN28-12KV

Zaprojektowana z precyzją i zgodna z wysokimi standardami jakości, rozdzielnica KYN28-12KV stanowi świadectwo wiedzy specjalistycznej Keeya w dostarczaniu elastycznych i niezawodnych rozwiązań dla różnorodnych zastosowań elektrycznych. Koncentrując się na dostosowywaniu, Keeya zapewnia, że ​​ich rozdzielnice spełniają unikalne specyfikacje i wymagania klientów, przyczyniając się do odporności i wydajności nowoczesnych systemów elektrycznych.

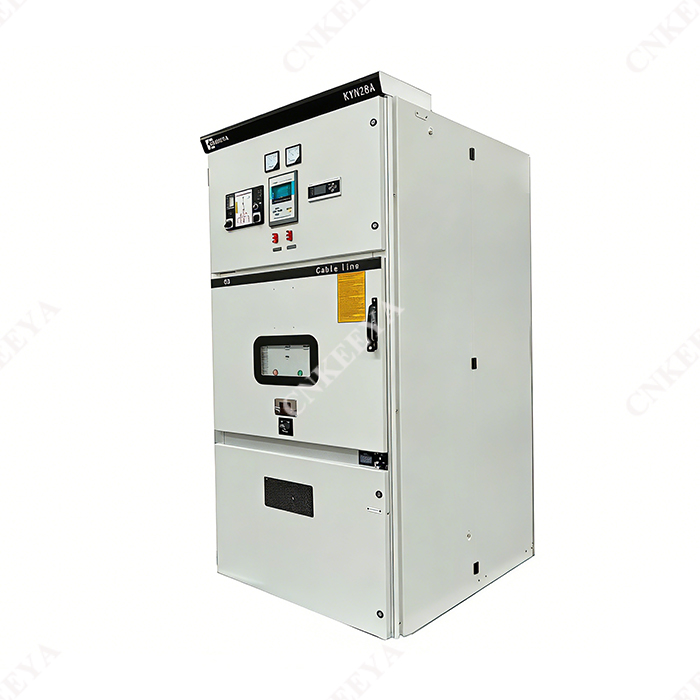

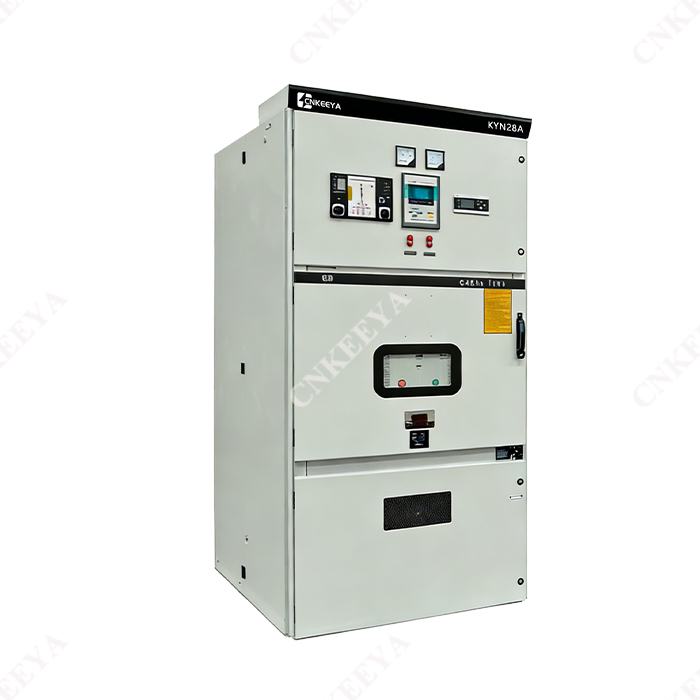

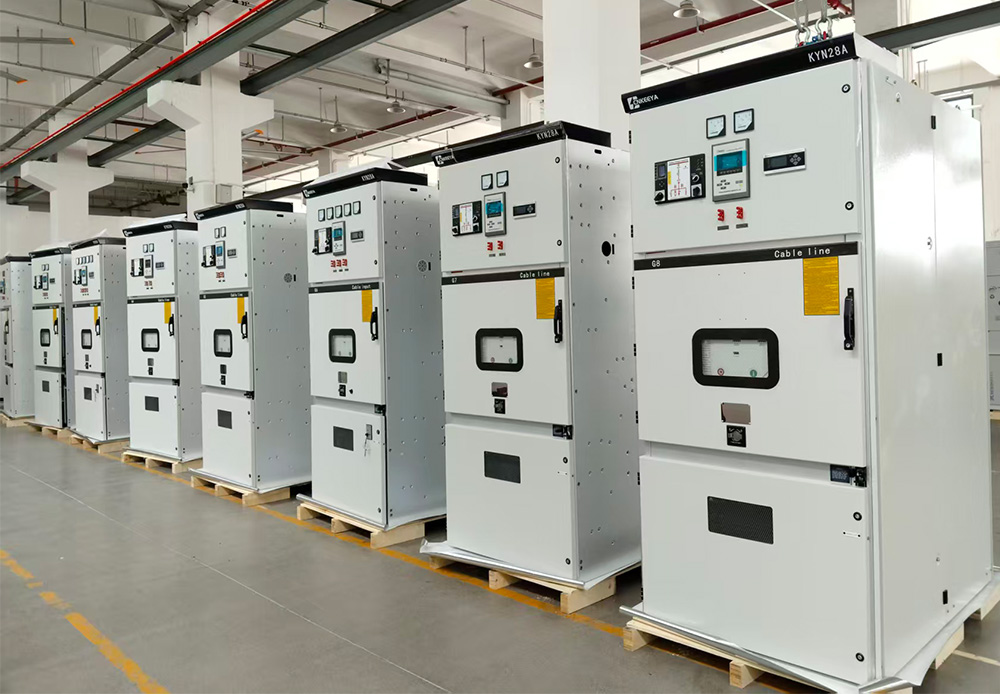

Rozdzielnica opancerzona, wyjmowana, metalowa, zamknięta KYN28A-12 przeznaczona jest do trójfazowej sieci energetycznej prądu przemiennego 3,6-12KV 50 Hz, która służy do odbioru i dystrybucji energii elektrycznej, a także do sterowania, monitorowania i ochrony obwodu. Może dotyczyć norm dotyczących rozdzielnic i sterownic wysokiego napięcia, GB3906 GB3906-2006 Rozdzielnice i sterownice prądu przemiennego w osłonach metalowych na napięcie znamionowe powyżej 3,6 kV do 40,5 kV włącznie DL 404 Warunki zamówienia wysokie napięcie ac. wyłączników, badania typu i badania rutynowe. Posiada również doskonałą i niezawodną funkcję zapobiegania nieprawidłowemu działaniu.

stan serwisu

● Temperatura otoczenia: górna granica +40℃, dolna granica -10℃;

● Wilgotność względna: średnia dobowa nie większa niż 95%, średnia miesięczna nie większa niż 90%;

● Wysokość: 1000 m i poniżej;

● Intensywność trzęsień ziemi: nie więcej niż 8 stopni;

● W miejscu, w którym nie występuje ryzyko wystąpienia zagrożenia wybuchem lub wybuchem, poważne zanieczyszczenia, korozja chemiczna i gwałtowne wibracje. W przypadku stosowania w warunkach przekraczających normalne warunki środowiskowe określone w GB3906 należy to uzgodnić między użytkownikiem a producentem.

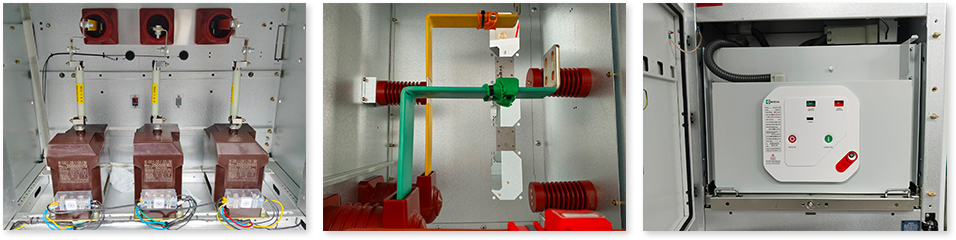

Funkcja rozdzielnicy KYN28-12KV

Opancerzona, wyjmowana rozdzielnica metalowa w obudowie AC KYN28A-12 (zwana dalej rozdzielnicą) to nowy produkt zaprojektowany i opracowany przez naszą firmę w oparciu o wykorzystanie zaawansowanej technologii produkcji w kraju i za granicą. Może zastąpić różne stare rozdzielnice w obudowie metalowej, takie jak KYN1-12, KYN2-12 i inne produkty seryjne.

Produkt ma następujące oczywiste zalety:

●Obudowa produktu jest w całości wykonana z połączenia śrubowego o wysokiej wytrzymałości mechanicznej, co skutecznie zapewnia schludny i piękny produkt, drzwi szafki są pokryte powłoką z tworzywa sztucznego, o dużej odporności na uderzenia i korozję. Stopień ochrony obudowy to IP4X (w zależności od potrzeb klienta można ją zmienić na blachę żelazną).

●Rozłącznik tego produktu może być wyposażony w wyłącznik próżniowy VD4 produkowany przez firmę ABB i wyłącznik obciążenia Pxed serii C3, a także może być wyposażony w różnorodne domowe wyłączniki próżniowe serii (takie jak VS1, VH1, VK, Zn28) , Które mogą zastąpić podobne produkty zagraniczne.

● Niezależnie od wybranego typu wyłącznika, można zagwarantować, że odległość izolacji powietrznej nieizolowanego przewodu będzie większa niż 125 mm, a izolacja kompozytowa może być większa niż 60 mm. Wyłączniki automatyczne mają wyjątkowe zalety: długą żywotność, mniej konserwacji i niewielkie rozmiary.

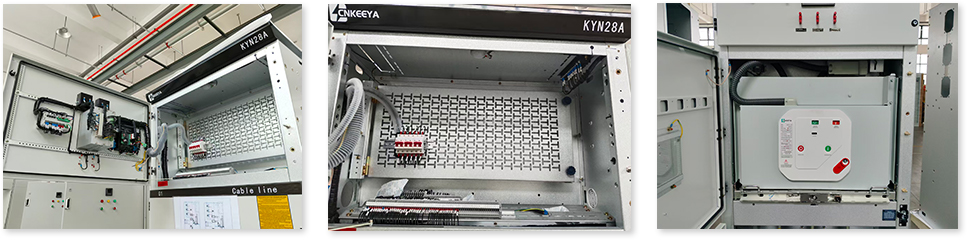

KYN28-12

Opancerzona, wyjmowana rozdzielnica prądu przemiennego w metalowej obudowie

Rozdzielnica została zaprojektowana zgodnie z rozdzielnicą w obudowie metalowej z GB3906-91. Zobacz rysunek 1, aby zapoznać się z opisem konstrukcji szafy rozdzielczej: szafa rozdzielcza składa się ze stałego korpusu szafy i części wysuwanych (zwanych wózkiem ręcznym). Obudowa szafy i ścianka działowa poszczególnych jednostek funkcjonalnych są połączone śrubami. Stopień ochrony obudowy rozdzielnicy wynosi IP4X, a stopień ochrony drzwi pomieszczenia wyłącznika wynosi IP2X, gdy drzwi są otwarte. Szafę rozdzielczą można wyposażyć w wózek z wyłącznikiem próżniowym lub wyłącznik obciążenia stałego. Posiada napowietrzną linię przychodzącą (wychodzącą), wyjście kablowe i inne funkcjonalne rozwiązanie. Rozdzielnicę można ustawić w szafach podwójnych, czyli w układzie dwurzędowym tyłem do siebie lub twarzą w twarz.

Parametr techniczny

Parametr techniczny rozdzielnicy

Montaż rozdzielnicy

A. Przenieść rozdzielnicę w określone miejsce zgodnie z wymaganiami technicznymi i rysunkami. Jeżeli rząd rozdzielnic jest długi (np. więcej niż 10 rozdzielnic), prace konsolidacyjne należy rozpocząć od pozycji środkowej.

B. Korzystaj ze specjalnych środków transportu, takich jak dźwigi lub wózki widłowe. Łomy na rolkach są surowo zabronione.

C. Wyjmij wózek z wyłącznikiem z rozdzielnicy i przechowuj go w innym miejscu w celu bezpiecznego przechowywania.

D. Poluzować śruby mocujące przed przedziałem autobusowym i zdjąć pionową ściankę działową 9.

mi. Poluzować śruby mocujące poziomą płytę działową 19 pod przedziałem wyłącznika i zdjąć poziomą przegrodę.

F. Poluzuj i zdejmij płytę podstawy 16.

G. Zdjąć osłony 1 i 2 z przewodów sterujących po lewej stronie rozdzielnicy. Jednocześnie zdjąć zaślepkę prawego przedniego rowka przewodu sterującego.

H. Instaluj rozdzielnicę pojedynczo na podstawie, uwzględniając aspekty poziome i pionowe, a nieregularność instalacji rozdzielnicy nie powinna przekraczać 2 mm.

I. Gdy rozdzielnica jest już całkowicie połączona (połączona), można ją połączyć ze stalowym kanałem podstawowym za pomocą śrub fundamentowych lub mocno zespawać ze stalowym kanałem podstawowym za pomocą spawania elektrycznego.

Rozmiar konturu szafki rozdzielczej

KYN28-12

Instrukcja składania zamówienia

Proszę podać przy zamówieniu:

● Numer rozwiązania obwodu głównego, przeznaczenie, schemat systemu jednoliniowego, schemat rozmieszczenia i schemat układu pomieszczenia rozdzielczego;

● Wymagania dotyczące funkcji kontrolnych, pomiarowych i zabezpieczających aparatury rozdzielczej i innych urządzeń zatrzaskowych i automatyki;

● Rodzaj, specyfikacja i ilość elementów elektrycznych w rozdzielnicy;

● Jeżeli potrzebne jest połączenie szyny między rozdzielnicą lub szafą linii dopływowej, należy podać szczegółowe dane, takie jak nominalna nośność korytka szynowego, rozpiętość szyny i wysokość od podłoża;

● Rozdzielnice stosowane w specjalnych warunkach środowiskowych należy szczegółowo opisać przy składaniu zamówienia.

● Inne specjalne wymagania.
