Jaka jest różnica między podstacjami skrzynkowymi a podstacjami tradycyjnymi?

Jakie są cechy podstacji skrzynkowej?

Podstacje skrzynkowecharakteryzują się lekkością, łatwością montażu i konserwacji oraz pięknym wyglądem. Szczególnie nadają się do transformacji zasilania w przedsiębiorstwach przemysłowych i górniczych, miejskiej dystrybucji energii, parkach, obszarach mieszkalnych i innych miejscach. Podstacje skrzynkowe składają się głównie z wieloobwodowego systemu przełączników wysokiego napięcia, opancerzonej szyny zbiorczej, zintegrowanego systemu automatyki podstacji, komunikacji, telekontroli, pomiarów, kompensacji kondensatorów i zasilania prądem stałym. Montowane są w odpornej na wilgoć, rdzę, kurz, gryzonie, ognioodporną, zabezpieczoną przed kradzieżą, izolowaną cieplnie, całkowicie zamkniętą, ruchomą skrzynkę o konstrukcji stalowej. Są mechatroniczne i całkowicie zamknięte. Mają następujące główne cechy:

(1) Zaawansowana technologia, bezpieczna i niezawodna.

Nadwozie skrzyniowe wykorzystuje obecną wiodącą w kraju technologię i proces. Zewnętrzna powłoka jest zwykle wykonana z blachy stalowej pokrytej aluminium i cynkiem, a rama przyjmuje standardowe materiały pojemnika i proces produkcyjny. Ma dobre działanie antykorozyjne i nie rdzewieje przez 20 lat. Wewnętrzna płyta uszczelniająca wykonana jest z klamry ze stopu aluminium, a warstwa pośrednia wykonana jest z materiałów ognioodpornych i termoizolacyjnych. W skrzynce zamontowane są urządzenia klimatyzacyjne i osuszające. Na działanie sprzętu nie ma wpływu naturalne środowisko klimatyczne ani zanieczyszczenia zewnętrzne i może zapewnić normalną pracę w trudnych warunkach -40 ℃ ~ + 40 ℃. Podstawowe wyposażenie skrzynki obejmuje całkowicie zamkniętą rozdzielnicę wysokiego napięcia (taką jak typu XGN), transformatory suche, wzajemne cewki indukcyjne typu suchego, przełączniki próżniowe, mechanizmy napędowe sprężyn, rozłączniki obrotowe i inny sprzęt. Produkt nie ma odsłoniętych części pod napięciem i jest całkowicie zamkniętą i całkowicie izolowaną konstrukcją. Może całkowicie osiągnąć zero wypadków porażenia prądem i wysokie bezpieczeństwo. Drugi wykorzystuje zintegrowany system automatyki z mikrokomputerem, który może być bezzałogowy.

(2) Wysoki stopień automatyzacji.

Cała stacja została inteligentnie zaprojektowana. System ochrony wykorzystuje zintegrowane urządzenie automatyki z mikrokomputerem podstacji, które jest instalowane w sposób zdecentralizowany. Może realizować „cztery piloty”, czyli telemetrię, telesygnalizację, zdalne sterowanie i zdalną regulację. Każde urządzenie ma niezależną funkcję działania i pełną funkcję zabezpieczenia przekaźnika. Może zdalnie ustawiać parametry pracy, kontrolować wilgotność i temperaturę wewnątrz skrzynki oraz zdalnie ustawiać czujnik dymu, aby spełnić wymagania pracy bezobsługowej. W razie potrzeby może także realizować zdalne monitorowanie obrazu.

(3) Prefabrykacja fabryczna.

Podczas projektowania, o ile projektant wykona główny schemat okablowania i projekt wyposażenia zewnętrznego zgodnie z rzeczywistymi wymaganiami podstacji, można wybrać specyfikacje i modele transformatora skrzynkowego dostarczone przez producenta. Cały sprzęt jest instalowany i debugowany w fabryce jednocześnie, co naprawdę realizuje fabryczną budowę podstacji i skraca cykl projektowania i produkcji. Instalacja na miejscu wymaga jedynie rozmieszczenia skrzynek, połączenia kablowego pomiędzy skrzynkami, podłączenia kabla wychodzącego, weryfikacji wartości ustawień zabezpieczeń, testu transmisji i innych prac związanych z debugowaniem. Od montażu do uruchomienia cała podstacja zajmuje zaledwie około 5 do 8 dni, co znacznie skraca czas budowy.

(4) Elastyczna metoda łączenia.

Podstacja skrzynkowa ma stosunkowo zwartą konstrukcję, a każda skrzynka stanowi niezależny układ, co sprawia, że ​​metoda łączenia jest elastyczna i zmienna. Jednostka użytkownika może dowolnie łączyć niektóre tryby w zależności od aktualnej sytuacji, aby spełnić potrzeby bezpiecznej pracy.

(5) Niskie inwestycje i szybkie rezultaty.

 Podstacja skrzynkowa zmniejsza inwestycję o 40% do 50% w porównaniu z konwencjonalną podstacją tej samej wielkości. Dzięki doborowi zaawansowanego sprzętu, zwłaszcza eksploatacji sprzętu bezolejowego, problem wycieków sprzętu w konwencjonalnej podstacji został zasadniczo rozwiązany. Podstacja może wdrożyć utrzymanie stanu, zmniejszyć obciążenie konserwacyjne, zaoszczędzić koszty eksploatacji i konserwacji, a ogólne korzyści ekonomiczne są bardzo znaczne.

(6) Mały rozmiar.

The podstacja skrzynkowa zajmuje tylko 1/10 powierzchni podstacji o tej samej wielkości. Może w pełni wykorzystać centra ulic, place i narożniki fabryczne do instalacji i produkcji, co jest zgodne z krajową polityką oszczędzania gruntów.

(7) Piękny wygląd i łatwość koordynacji z otoczeniem.

W obudowie skrzynki zastosowano technologię produkcji blachy stalowej ocynkowanej i technologii produkcji pojemników o pięknym wyglądzie. Przy założeniu zapewnienia niezawodności zasilania, poprzez wybór koloru obudowy podstacji skrzynkowej, łatwo jest ją skoordynować z otaczającym środowiskiem. Szczególnie nadaje się do budownictwa miejskiego, takiego jak miejskie obszary mieszkalne, stacje, porty, lotniska, parki, pasy zielone i inne obszary gęsto zaludnione. Może być używana zarówno jako podstacja stała, jak i podstacja mobilna.

Różnica między podstacjami tradycyjnymi i prefabrykowanymi

Tradycyjne podstacje są kluczowym elementem systemów elektroenergetycznych, wykorzystywanym głównie do przekształcania energii elektrycznej wysokiego napięcia w energię niskiego napięcia w celu zaspokojenia zmieniającego się zapotrzebowania na moc. Zapewniają także stabilną pracę i zoptymalizowane rozmieszczenie systemów zasilania, zapewniając niezawodne i stabilne zasilanie.

Poniżej znajduje się porównanie parametrów amerykańskiej podstacji prefabrykacyjnej i tradycyjnej podstacjiTylko urządzenie elektryczne ZhejiangFirma:

Jak klasyfikuje się podstacje skrzynkowe?

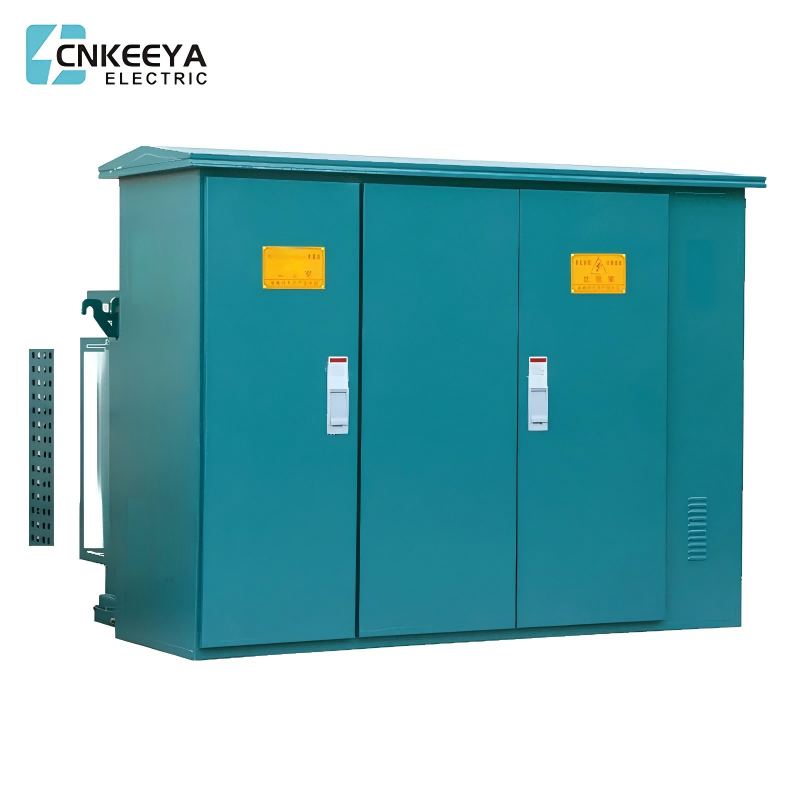

(1) Typ zmontowany. Kompletne zespoły wysokiego i niskiego napięcia oraz transformatory instaluje się w metalowej skrzynce, a korytarz operacyjny pozostawia się w urządzeniach rozdzielczych wysokiego i niskiego napięcia. Ten typ podstacji skrzynkowej jest stosunkowo duży i obecnie jest rzadko używany.

(2) Połączony typ urządzenia. Zamiast korzystać z istniejących kompletnych zestawów urządzeń, elektryczne urządzenia sterujące i zabezpieczające wysokiego i niskiego napięcia są instalowane bezpośrednio w skrzynce, tworząc całość. Konstrukcja opiera się na bezobsługowości, nie ma korytarza operacyjnego, a skrzynka jest mała. Nazywana jest również europejską podstacją skrzynkową lub zwykłą podstacją skrzynkową.

(3) Typ zintegrowany. Urządzenia sterujące i zabezpieczające wysokiego napięcia są uproszczone, a urządzenia dystrybucyjne wysokiego i niskiego napięcia oraz korpus transformatora są instalowane razem w zbiorniku oleju transformatorowego, tworząc całość. Objętość jest mniejsza, zbliżona do tej samej wydajności transformatora zanurzonego w oleju i stanowi 1/3 europejskiej podstacji skrzynkowej. Nazywana jest również amerykańską podstacją skrzynkową lub kompaktową podstacją skrzynkową.
