Keeya, wybitny dostawca z siedzibą w Chinach, słynie z dostarczania wysokiej jakości rozwiązań elektrycznych, czego najlepszym przykładem jest rozdzielnica XGN66-12KV. Jako kluczowy gracz w branży, Keeya w dalszym ciągu wyznacza standardy jakości i innowacji, dostarczając klientom najnowocześniejsze rozwiązania spełniające ich potrzeby w zakresie infrastruktury elektrycznej.
W dziedzinie wysokiej jakości rozwiązań elektrycznych firma Keeya z siedzibą w Chinach wyróżnia się jako renomowany dostawca, czego przykładem jest zaawansowana rozdzielnica XGN66-12KV. Zaprojektowana z precyzją i zgodna z rygorystycznymi normami jakości, rozdzielnica ta odzwierciedla zaangażowanie firmy Keeya w dążenie do doskonałości w tej dziedzinie. Seria XGN66 charakteryzuje się najnowocześniejszą technologią i doskonałym wykonaniem, co czyni ją niezawodnym wyborem dla systemów dystrybucji energii elektrycznej. Jako kluczowy gracz w branży, Keeya w dalszym ciągu przyczynia się do rozwoju infrastruktury elektroenergetycznej dzięki swoim najnowocześniejszym rozwiązaniom w zakresie rozdzielnic, zapewniając wydajne i niezawodne działanie w różnorodnych zastosowaniach.

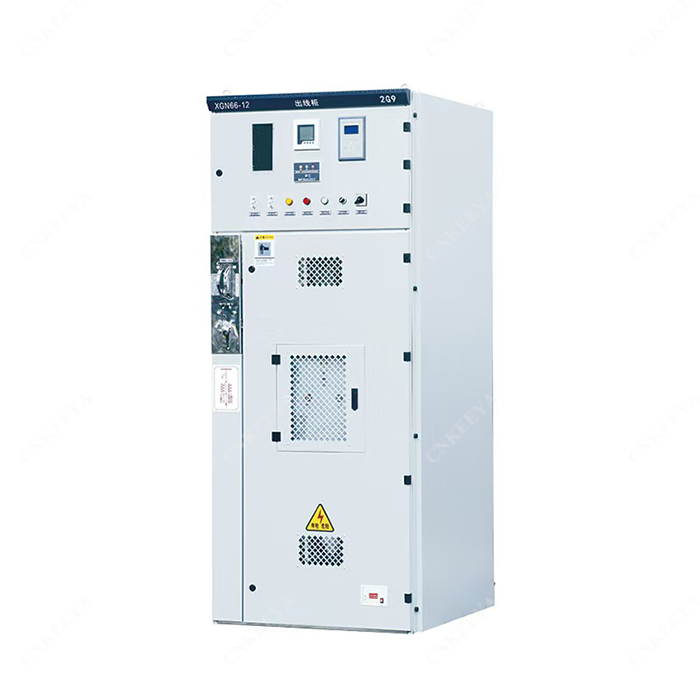

Rozdzielnica skrzynkowa XGN66-12 typu stacjonarnego zamknięta (zwana dalej rozdzielnicą s) przeznaczona jest do pracy w sieci trójfazowej AC 3,6~12kV 50 Hz jako urządzenie do odbioru i dystrybucji energii elektrycznej, stosowana jest w miejscach częstej pracy oraz przy przebudowie rozdzielnic wyposażonych w przełącznik oleju. System magistrali składa się z pojedynczego systemu autobusowego i systemu z pojedynczą sekcją autobusową.
● Temperatura otoczenia: maksymalnie +40°C, minimalnie -15°C;
● Wysokość: nie większa niż 1000 m;
● Wysokość: nie większa niż 1000 m;
● Wilgotność względna: średnia dzienna nie większa niż 95%, średnia miesięczna nie większa niż 90%;
● Trzęsienie ziemi o magnitudzie: 8 lub mniej;
● W miejscu, w którym nie występuje ryzyko wystąpienia zagrożenia wybuchem lub wybuchem, nie ma poważnych zanieczyszczeń, korozji chemicznej ani gwałtownych wibracji.
NIE. |
Przedmiot |
Jednostka |
Parametr techniczny |
1 |
Napięcie znamionowe |
kV |
3.6,7.2,12 |
2 |
Prąd znamionowy |
A |
630,1250 |
3 |
Znamionowy prąd wyłączalny zwarciowy |
kA |
20,25,31,5 |
4 |
Znamionowy prąd zamykania zwarcia |
kA |
50,63,80, |
5 |
Znamionowy krótkotrwały prąd wytrzymywany (wartość skuteczna 4 s) |
kA |
20,25,31,5, |
6 |
) Znamionowy prąd szczytowy wytrzymywany (szczyt) |
kA |
50,63,80, |
7 |
Napięcie wytrzymywane o częstotliwości sieciowej 1 min |
kV |
42 |
8 |
Wytrzymuje impuls piorunowy Napięcie |
kV |
75 |
9 |
1min napięcie wytrzymywane częstotliwości sieciowej obwodu pomocniczego |
kV |
2 |
10 |
Poziom ochrony |
|
P3X |
11 |
Rozmiar konturu (wyjście kabla szer. x gł. x wys.) |
mm |
900×1000×2200 |
● Schemat ideowy rozdzielnicy (rysunek 1)
● Rozdzielnica ma stałą konstrukcję skrzynkową, a korpus rozdzielnicy jest spawany cienkimi płytami i kątownikiem. Górna część tylnej części rozdzielnicy to główny przedział autobusowy, a górna część przedziału jest wyposażona w urządzenie zwalniające ciśnienie; w górnej części przodu znajduje się przedział przekaźników, a małą magistralę można podłączyć od dołu przedziału za pomocą kabla. Środkowa i dolna część rozdzielnicy są połączone. Przedział autobusowy jest połączony elektrycznie z częścią środkową i dolną poprzez obrotowy wyłącznik GN30; w części środkowej zamontowany jest wyłącznik próżniowy, a w części dolnej zamontowany jest uziemnik lub rozłącznik po stronie wylotowej; w tylnej części zamontowany jest przekładnik prądowy, przekładnik napięciowy i odgromnik. Kabel pierwotny wychodzi z dolnej części tylnej części rozdzielnicy; W dolnej części rozdzielnicy umieszczona jest szyna uziemiająca, która przebiega przez cały rząd rozdzielnicy; wyłącznik izolacyjny i uziemnik znajdują się z przodu po lewej stronie rozdzielnicy.
● W rozdzielnicy zastosowano odpowiednie mechaniczne urządzenie blokujące, konstrukcja blokująca jest prosta, obsługa jest wygodna, a zabezpieczenia Pve są niezawodne.
● Dopiero po faktycznym odłączeniu wyłącznika można wyciągnąć rączkę z pozycji „pracy” i obrócić ją w prawo do pozycji „rozłączania” blokowania w celu otwierania i zamykania rozłącznika, co uniemożliwia otwieranie i zamykanie rozłącznika od załadowania.
● Gdy wyłącznik oraz izolacja górna i dolna są w stanie zamkniętym, a klamka znajduje się w „pozycji roboczej”, nie można otworzyć przednich drzwi rozdzielnicy, aby zapobiec przypadkowemu wejściu do przedziału pod napięciem.
● Gdy wyłącznik automatyczny oraz górny i dolny odłącznik są w stanie zamkniętym, nie można obrócić klamki do pozycji „Konserwacja” lub „blokada rozłączająca”, aby uniknąć przypadkowego otwarcia wyłącznika. Gdy rączka znajduje się w pozycji pozycji „blokady rozłączającej”, z oddzielną tylko izolacją górną i dolną, jednak wyłącznik nie może zostać zamknięty, co pozwala uniknąć omyłkowego zamknięcia wyłącznika.
● Gdy górna i dolna izolacja nie są otwarte, nie można zamknąć uziemnika, a uchwytu nie można obrócić z pozycji „odłączanie i blokowanie” do pozycji „kontrola”, co może zapobiec zaczepieniu przewodu uziemiającego pod napięciem. Uwaga: W zależności od różnych rozwiązań rozdzielnic niektóre rozwiązania nie mają dolnej izolacji lub dolną izolację zastępuje się uziemnikiem, a blokady i zabezpieczenia wstępne mogą spełnić wymagania.
● Aby zapoznać się z podstawą montażową, patrz rysunek (2). Stalowy kanał fundamentowy wystaje 1-3 mm nad ziemię, nierówności na metr nie powinny przekraczać 1,5 mm, a całkowita długość nie powinna przekraczać 5 mm.
● Ułożyć rozdzielnicę w odpowiedniej kolejności na fundamencie i wyregulować położenie montażowe. Następnie przykręcić śrubami M12 lub zgrzać punktowo i dokręcić rozdzielnicę śrubami M8.
● Po demontażu pokrywy w celu zamontowania magistrali głównej i kabli pierwotnych, powierzchnię stykową zacisków należy oczyścić i pokryć neutralną wazeliną. Po montażu należy zatkać otwór na kabel pierwotny.
● Pośrednią szynę uziemiającą rozdzielnicy połączyć w jedną całość wzdłuż kierunku ułożenia rozdzielnicy. Sprawdź, czy nie brakuje uziemienia, czy pętla uziemienia jest ciągła, a rezystancja uziemienia nie powinna być większa niż 10.
● Zamontować kabel wtórny. Kabel wprowadza się od dołu, z przodu rozdzielnicy, wchodzi do pomieszczenia przekaźników wzdłuż bocznej ściany i wbija w listwę zaciskową; po zamontowaniu otwór na kabel należy zatkać.
● Oczyść wnętrze rozdzielnicy z kurzu i zanieczyszczeń.
Producent zobowiązany jest do dostarczenia następujących dokumentów i załączników:
● Lista wysyłkowa;
● Certyfikat jakości produktu i raport z testów fabrycznych;
● Instrukcja obsługi;
● Odpowiednie rysunki elektryczne;
● Podręcznik głównych komponentów;
● Klucz do drzwi szafy, uchwyt i części zamienne określone w umowie.
● Schemat rozwiązania okablowania głównego i schemat rozmieszczenia okablowania głównego.
● Schemat ideowy obwodu wtórnego, schemat okablowania, schemat okablowania zacisków.
● Lista wyposażenia podstawowego i dodatkowego.
● Układ szafy sterowniczej oraz lokalizacja szyn i korytek kablowych.
● Proszę negocjować z naszą firmą specjalne warunki serwisowe części zamiennych i wyposażenia.
