Jednostka główna pierścienia

W sieci dystrybucyjnej jednostki główne pierścieniowe odgrywają istotną rolę w ustanawianiu połączeń. Tworzą pętlę, łącząc pola zasilające, nadzorując i identyfikując wszelkie usterki lub awarie zarówno na końcu pola zasilającego, jak i transformatora dystrybucyjnego. Zapewnia to płynne i nieprzerwane zasilanie sieci energetycznej przy minimalnym spadku napięcia, gwarantując niezawodne źródło energii elektrycznej.

Definicja jednostki głównej pierścienia (RMU).

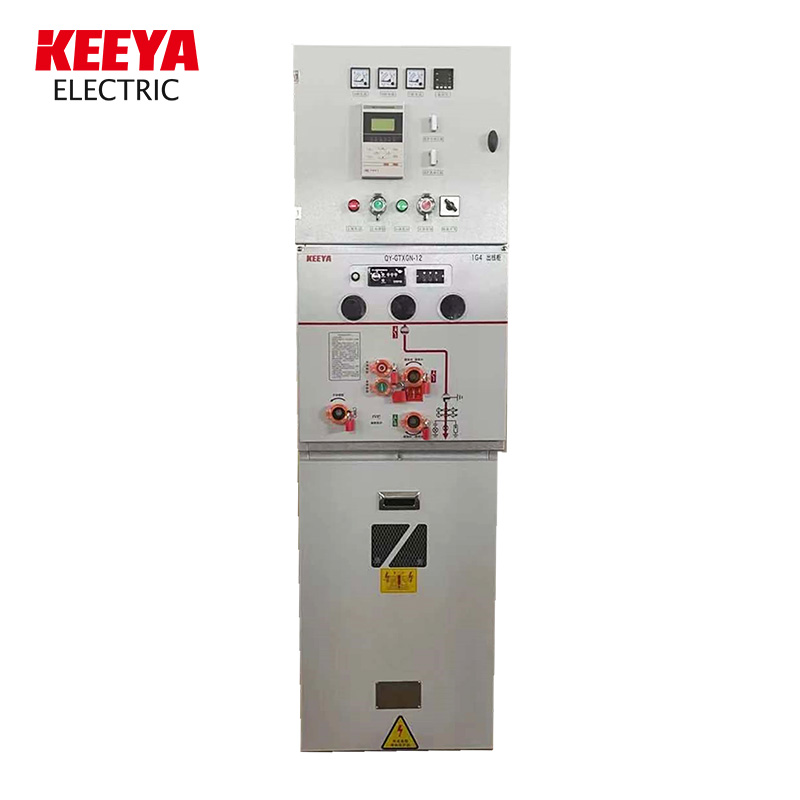

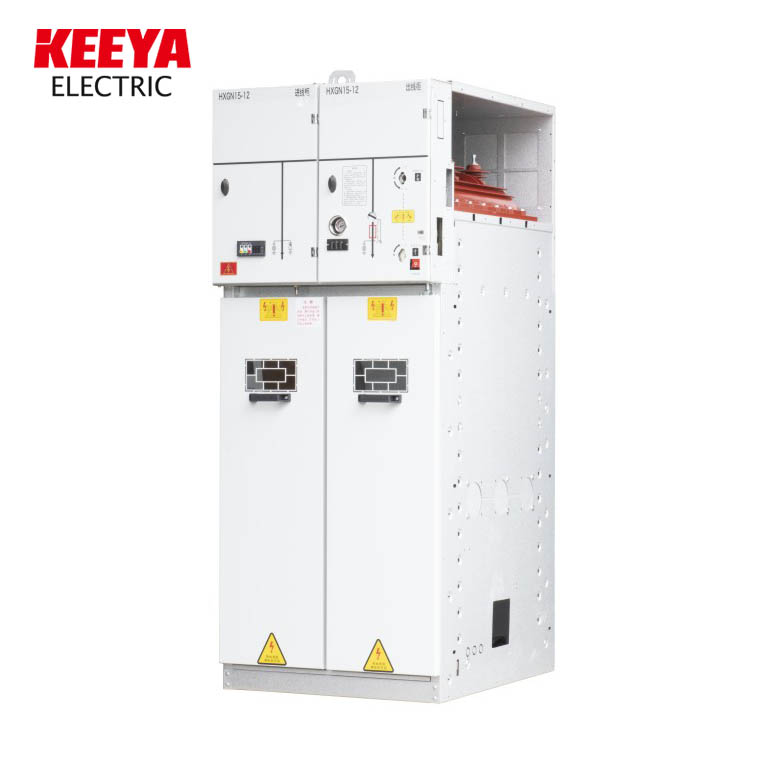

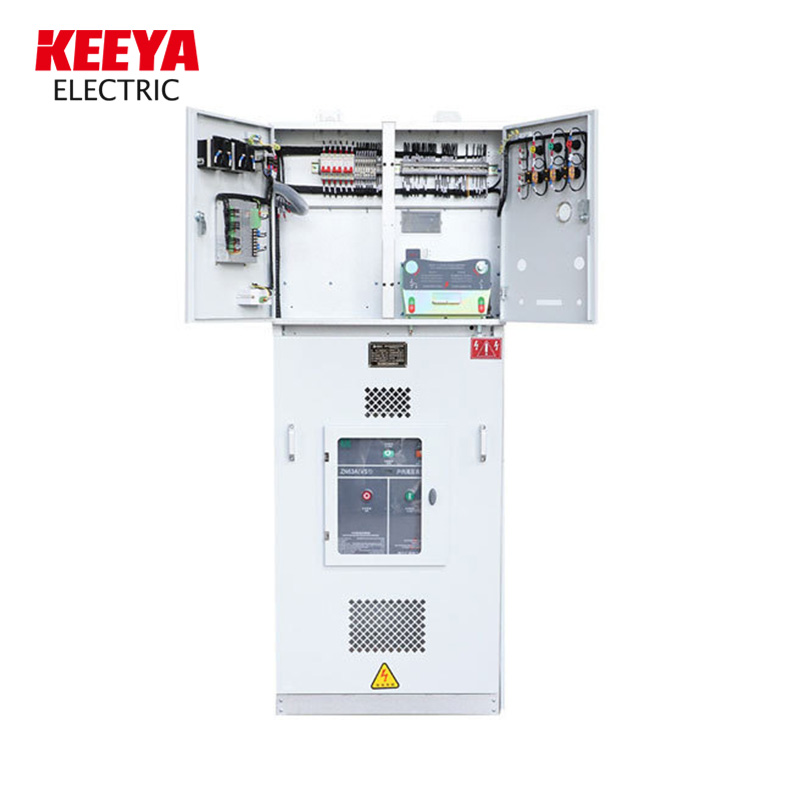

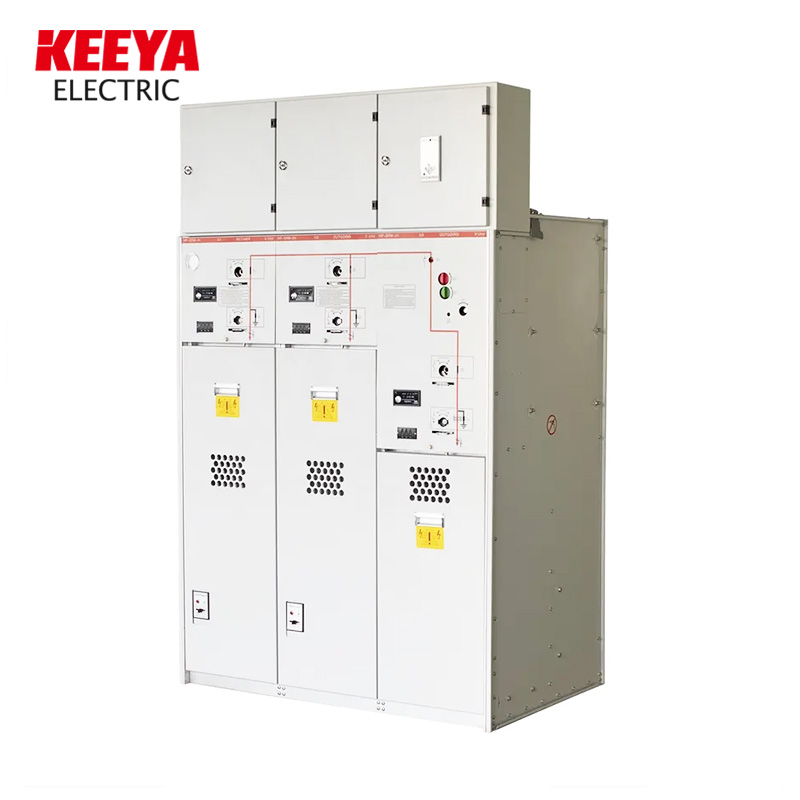

Szafa RMU (Ring Main Unit), znana również jako szafa średniego napięcia, to kompleksowe urządzenie elektryczne zaprojektowane do łączenia, pomiaru i włączania wyłącznika stacjonarnego z możliwością ochrony transformatora.

Szafy te charakteryzują się kompaktowymi rozmiarami, wysoką niezawodnością, funkcjami bezpieczeństwa, łatwością konserwacji oraz prostymi możliwościami wymiany i rozbudowy. W zależności od konkretnych potrzeb, moduły RMU oferowane są w różnych konfiguracjach napięcia, spełniając wymagania zarówno instalacji wewnętrznych, jak i zewnętrznych.

Struktura pierścieniowej jednostki głównej (RMU)

Szafa RMU składa się z odrębnych przedziałów kablowych wyjściowych i wejściowych, które są połączone wyłącznikami izolującymi i kablami prowadzącymi do transformatorów za pomocą wyłączników obciążenia i bezpieczników ochronnych.

Zasadniczo elementy przełącznika, w tym wyłączniki obciążenia, maszyny do cięcia, noże szlifierskie, szyny zbiorcze i zaciski, są bezpiecznie umieszczone w zbiorniku gazu SF6 zbudowanym z materiału wysoce odpornego na czynniki środowiskowe, takie jak brud, olej i smar, co zapewnia zapobieganie korozji.

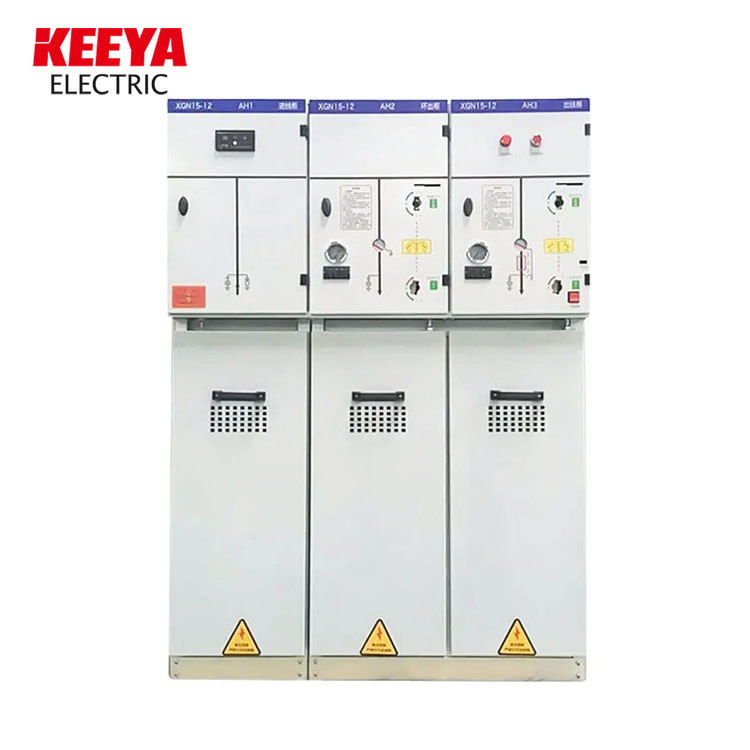

Szafy RMU zostały zaprojektowane z oddzielnymi przegródkami, które są ze sobą połączone i podzielone. Szafy te odpowiadają standardom RMU i są dostępne w konfiguracjach z dwiema, czterema lub sześcioma przegródkami, w zależności od konkretnych wymagań określonych przez klienta.

Historycznie rzecz biorąc, dominujące podejście do zabezpieczania transformatorów średniego/niskiego napięcia w sieciach dystrybucyjnych obejmowało powszechne połączenie bezpieczników i noży tnących. Metoda ta znana była ze swojej prostoty i opłacalności. I odwrotnie, wyłączniki automatyczne były zwykle zarezerwowane dla stacji wysokiego/średniego napięcia (WN/SN), a nie były szeroko stosowane w stacjach średniego/niskiego napięcia (SN/NN).

Niektóre cechy rozdzielnic RMU są następujące:

- Kompaktowy i szczelny, zajmuje niewielką powierzchnię z izolacją dla większego bezpieczeństwa.

- Zaprojektowane dla systemów 11KV/33KV, typowo oceniane na 630 A z wartością znamionową przerywania 21KA.

- Wyposażony w trzy opcje izolacji: olejową, powietrzną i szeroko przyjętą izolację gazową SF6.

- Zwykle skonfigurowany z dwiema liniami przychodzącymi i jedną wychodzącą i odwrotnie.

- Zawiera odrębne urządzenia ochronne i pomiarowe zwiększające funkcjonalność.

- Nadaje się do zastosowań wewnętrznych i zewnętrznych, zapewniając wszechstronność instalacji.

- Ogranicza zagrożenia pożarowe, stawiając na pierwszym miejscu bezpieczeństwo pracy.
