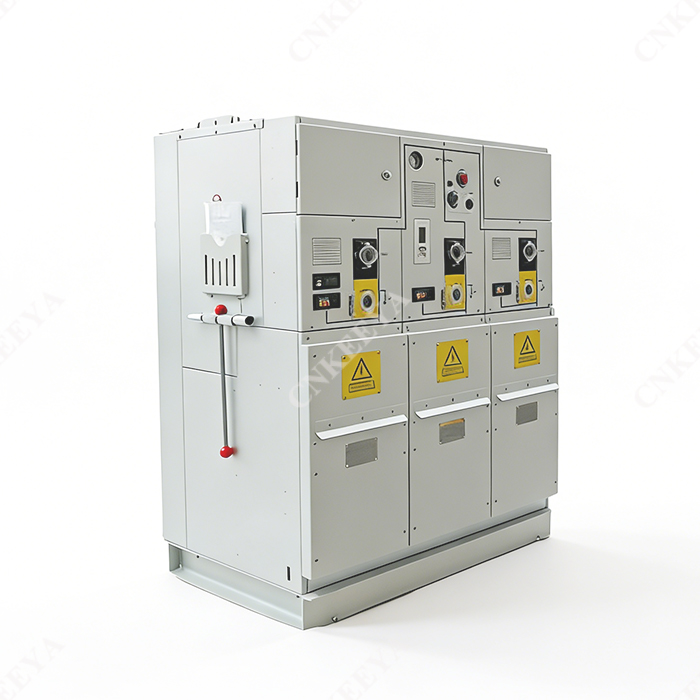

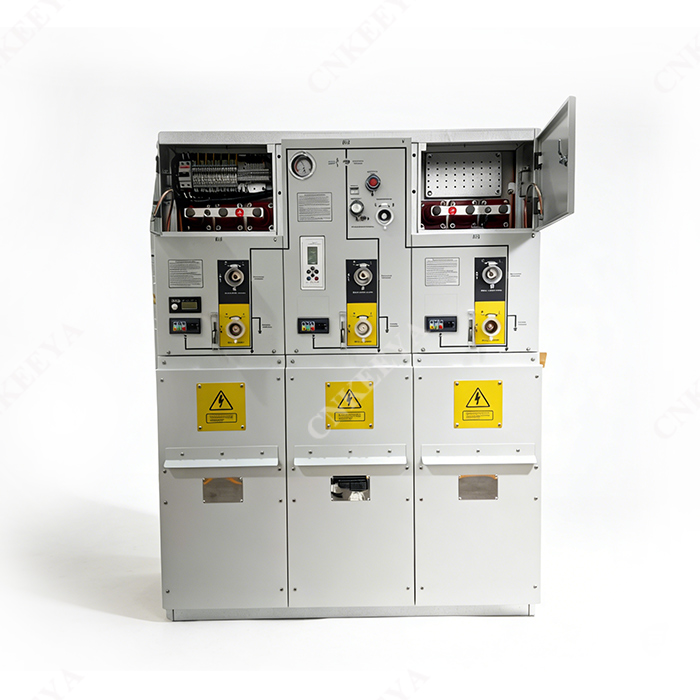

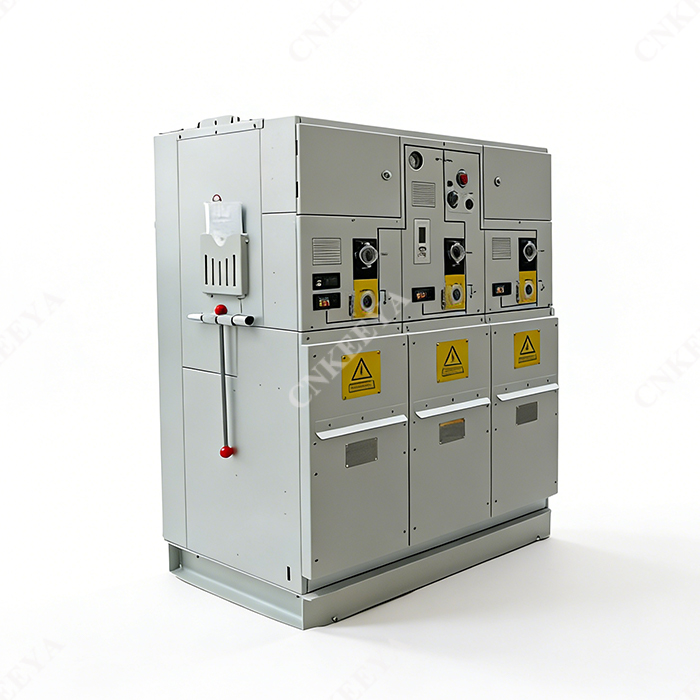

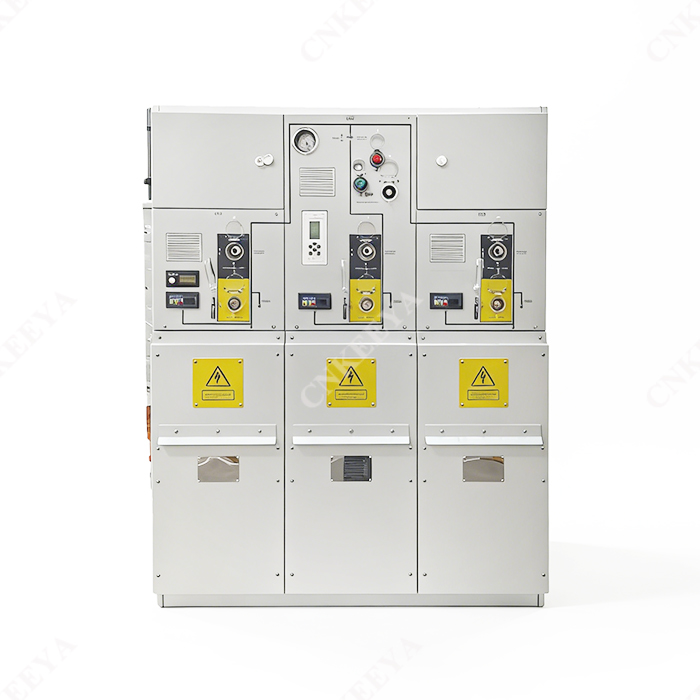

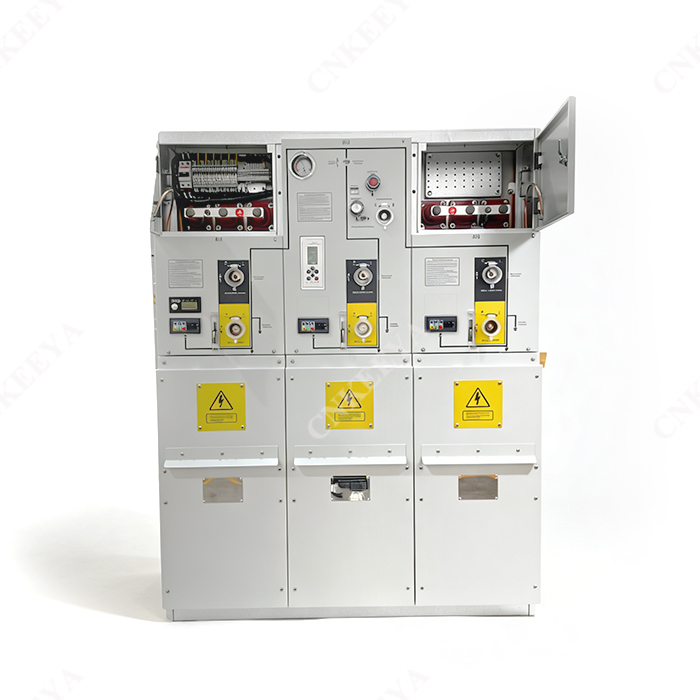

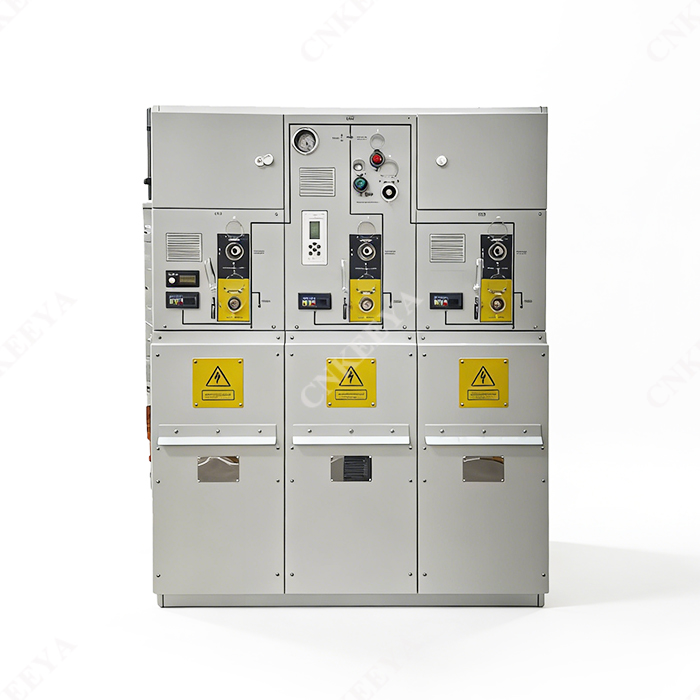

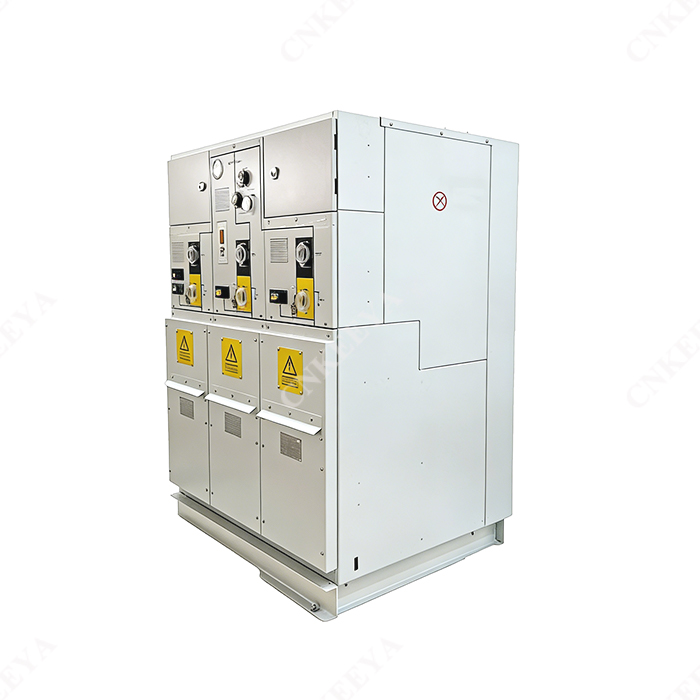

W pełni izolowany nadmuchiwany przełącznik pierścieniowy 12 kV

W pełni izolowane nadmuchiwane przełączniki pierścieniowe 12 kV są szeroko stosowane w systemach dystrybucji energii 10 kV/6 kV i są preferowanym produktem przełączającym dla wszystkich typów podstacji i systemów dystrybucyjnych dla użytkowników miejskich i wiejskich. Rozdzielnica jest jednostką modułową, którą można łączyć w zależności od różnych celów; istnieją dwa rodzaje kombinacji jednostek stałych i jednostek rozszerzalnych, aby sprostać elastycznemu zastosowaniu kompaktowych rozdzielnic w różnych podstacjach.

Jednostka główna z pierścieniem wypełnionym gazem RM-12(C)/630-25 jest systemem całkowicie uszczelnionym, a jej części pod napięciem i przełączniki są zamknięte w obudowie ze stali nierdzewnej. Na całą rozdzielnicę nie mają wpływu zewnętrzne warunki środowiskowe, zapewniając w ten sposób niezawodność działania i bezpieczeństwo osobiste, tak aby osiągnąć bezobsługowość. Wybierając magistralę z możliwością rozbudowy, można wykonać dowolną kombinację, aby uzyskać pełną modułowość. Izolacja zabezpieczająca i ekranowanie wydłużonej szyny zbiorczej zapewniają niezawodność i bezpieczeństwo. Jednostka główna z pierścieniem wypełnionym gazem RM-12(C)/630-25 może również zapewniać rozwiązania automatyki oparte na IV, tworząc koncepcję inteligentnych przełączników i minimalizując obciążenie pracą związaną z instalacją i uruchomieniem na miejscu.

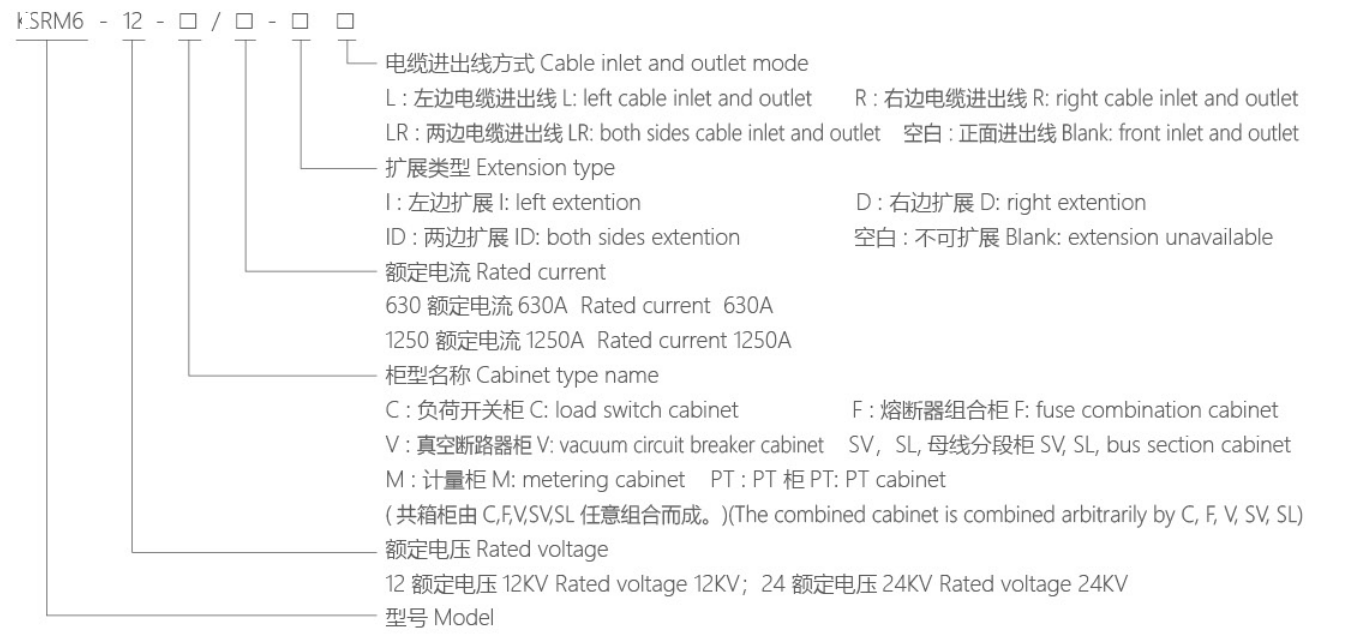

Model i znaczenie

· Jednostka główna pierścieniowa wypełniona gazem serii RM-12(C)/630-25 zawiera gaz SF6 stosowany jako środek gaśniczy i izolujący łuk.

· Jednostka jest w pełni uszczelnioną iw pełni izolowaną konstrukcją; szyna zbiorcza, części przełączników i zwrotnic są całkowicie zamknięte w obudowie ze stali nierdzewnej. Wnęka jest wypełniona gazem SF6 pod ciśnieniem 1,4 bara, a stopień ochrony osiąga IP67; całe urządzenie przełączające jest całkowicie odporne na zewnętrzne warunki środowiskowe, a normalne działanie przełącznika może być zagwarantowane nawet w ekstremalnych warunkach, takich jak krótkotrwałe wyładowanie, a produkt jest bezobsługowy przez cały okres użytkowania.

· Urządzenie posiada niezawodny i bezpieczny kanał nadmiarowy ciśnienia, który gwarantuje bezpieczeństwo osobiste operatora nawet w ekstremalnych sytuacjach.

· Jednostka jest dostępna w dwóch typach: kombinacja jednostek stałych i kombinacja jednostek z możliwością rozbudowy.

· Urządzenie zwykle wchodzi i wychodzi od przodu, ale może także mieć boczne wyjście lub boczne rozszerzenie w zależności od różnych pozycji instalacji.

· Rozmiar urządzenia jest łatwy w montażu i może być odpowiedni do miejsc o małej przestrzeni i złych warunkach środowiskowych.

· Jednostka może być wyposażona w napęd elektryczny, urządzenia do zdalnego sterowania i monitorowania, aby sprostać różnym potrzebom użytkowników.

Parametr techniczny

Uwaga :)Zależy to od wartości znamionowej prądu bezpieczników.

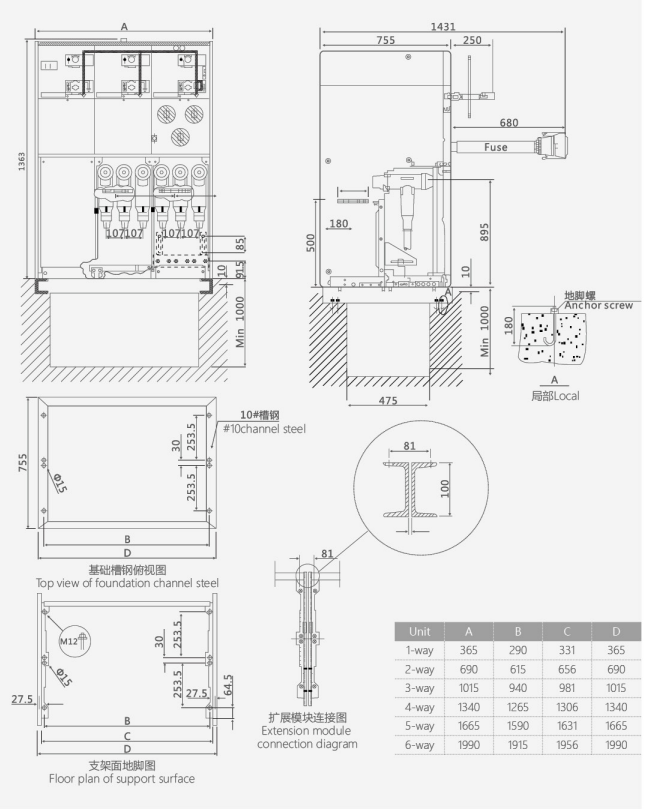

Struktura i rozmiar szafy rozdzielczej
