Keeya wyróżnia się jako zaufany dostawca w dziedzinie prefabrykowanych podstacji skrzynkowych. Znana ze swojego zaangażowania w jakość i innowacyjność, Keeya dostarcza najnowocześniejsze rozwiązania w infrastrukturze elektrycznej. Doświadczenie firmy Keeya gwarantuje, że prefabrykowane podstacje skrzynkowe spełniają najwyższe standardy, zapewniając solidne i niezawodne rozwiązanie dla potrzeb dystrybucji energii.

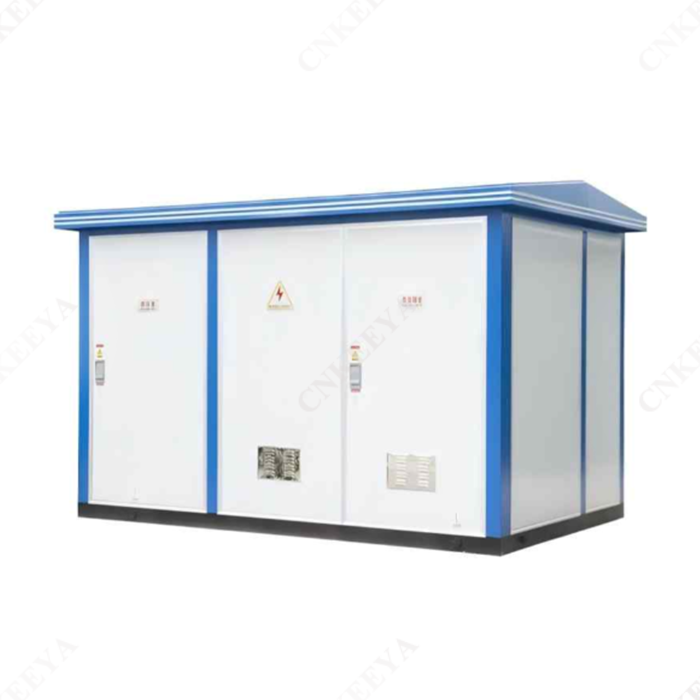

YB□-12/0,4 Prefabrykowana podstacja skrzynkowa
Keeya jest renomowanym dostawcą wysokiej jakości prefabrykowanych podstacji skrzynkowych, oferującym niezawodne i wydajne rozwiązania dla różnorodnych potrzeb infrastruktury elektrycznej. Ten produkt jest w pełni zgodny z normą GB17467 „Prefabrykowana podstacja wysokiego i niskiego napięcia”. nadaje się do publicznej dystrybucji energii miejskiej, dystrybucji energii lamp ulicznych, przedsiębiorstw przemysłowych i górniczych, budynków miejskich, obszarów mieszkalnych, pól naftowych, doków, hoteli, parków i placów budowy itp. Może realizować tryb sieci pierścieniowej lub terminala zasilania.
YB□-12/0,4 Prefabrykowana podstacja skrzynkowa
● Wysokość: ≤1000 m;
● Temperatura otoczenia: -25°C~+40℃;
● Temperatura: Maksymalna średnia miesięczna temperatura +30℃, maksymalna średnia roczna temperatura +20℃; e Wilgotność względna: średnia dzienna nie większa niż 95%, średnia miesięczna nie większa niż 90%;
● Poziom odporności na wstrząsy: przyspieszenie poziome 0,4 m/s², przyspieszenie pionowe 0,15 m/s²;
● Miejsce instalacji nie podlega poważnym wpływom, poważnym zanieczyszczeniom i korozji chemicznej, nie ma pyłu przewodzącego ani ryzyka wybuchu. Prosimy o negocjacje z naszą firmą w celu rozwiązania problemu, gdy nie spełnia ono wymagań normalnych warunków pracy.
● Podstacja składa się z komory wysokiego napięcia, komory transformatora i komory niskiego napięcia. Można go podzielić na typy w kształcie 目 lub 品
● Z terminalem, siecią pierścieniową lub trybem podwójnego zasilania; Można go przekształcić w rozwiązanie z pojedynczym lub podwójnym transformatorem;
● Można wybrać transformator mocy zanurzony w oleju i transformator mocy suchy;
● Korpus skrzyni jest wyposażony w wystarczającą liczbę naturalnych otworów wentylacyjnych i środki izolacji cieplnej, które mogą zapewnić normalne działanie całego sprzętu elektrycznego (w razie potrzeby można zastosować wymuszone chłodzenie);
● Pełna funkcja „Zapobieganie Pve”, wygodna obsługa i konserwacja, bezpieczna i niezawodna praca.
YB□-12/0,4 Prefabrykowana podstacja skrzynkowa
● Podstacja składa się z komory wysokiego napięcia, komory transformatora i komory niskiego napięcia. Można ją podzielić na typu 目 lub 品. Z terminalem, siecią pierścieniową lub trybem podwójnego zasilania; Można go przekształcić w rozwiązanie z pojedynczym lub podwójnym transformatorem;
● Można wybrać transformator mocy zanurzony w oleju i transformator mocy suchy;
● Korpus skrzyni jest wyposażony w wystarczającą ilość naturalnych otworów wentylacyjnych i środków izolacji cieplnej, które mogą zapewnić normalne działanie wszystkich elementów sprzęt elektryczny (w razie potrzeby można zastosować wymuszone chłodzenie);
● Pełna funkcja „pięciu zapobiegania”, wygodna obsługa i konserwacja, bezpieczna i niezawodna praca;
● Obudowa wykonana jest ze stali nierdzewnej, stopu aluminium, płyty walcowanej na zimno, płyty kompozytowej ze stali kolorowej, niemetalowej lub kombinacji dwóch. Jest odporna na starzenie, opóźniająca powstawanie Bame, antykorozyjna, wodoodporna, pyłoszczelna i można ją dostosować do długotrwałe warunki użytkowania na zewnątrz. Mały rozmiar, lekkość, piękny wygląd i koordynacja środowiska;
● Gdy używana jest szafa rozdzielcza obciążenia SF6, całkowity rozmiar skrzynki jest niewielki, co jest bardziej odpowiednie w przypadku budownictwa komunalnego i renowacji lamp ulicznych;
● Jednostka główna pierścienia wysokiego napięcia może być wyposażona w terminal automatyki sieci (RTU), aby zapewnić niezawodne wykrywanie zwarć i uszkodzeń uziemienia jednofazowego. Posiada funkcję „czterech zdalnych”, co jest wygodne do automatycznej modernizacji sieci dystrybucyjnej.
|
|
Przedmiot |
Jednostka |
Parametr |
||
|
Jednostka WN |
Częstotliwość znamionowa |
HZ |
50 |
||
|
Napięcie znamionowe |
KV |
6 |
10 |
35 |
|
|
Maks. napięcie robocze |
KV |
6.9 |
11.5 |
40.5 |
|
|
Prąd znamionowy |
A |
400, 630 |
|||
|
Prąd transferowy |
A |
870 |
|||
|
Moc napięcie wytrzymywane częstotliwości faza-ziemia, faza-faza/izolacja dystans |
KV |
42/48 |
|||
|
Błyskawica napięcie wytrzymywane impulsowo faza-ziemia, faza-faza/izolacja dystans |
KV |
75/85 |
|||
|
Znamionowe wyłączenie zwarciowe prąd (bezpiecznik ograniczający prąd) |
TO |
31.5 |
|||
|
Jednostka transformatorowa |
Napięcie znamionowe |
KV |
6, 10, 35 |
||
|
Pojemność znamionowa |
KVA |
10-1250 |
|||
|
Zakres dotknięcia |
% |
±2×2,5%, ±5% |
|||
|
Grupa połączeń |
|
Yyn0, Dyn11 |
|||
|
Napięcie impedancyjne |
% |
4, 4,5, 6, 8 |
|||
|
Jednostka niskiego napięcia |
Napięcie znamionowe |
V |
220, 380, 690, 800 |
||
|
Prąd znamionowy obwodu głównego |
A |
50-4000 |
|||
|
Prąd gałęzi |
A |
5-800 |
|||
|
Załącznik |
Poziom ochrony (wspólny produkt) |
|
Pomieszczenie WN IP33; Pomieszczenie transformatorowe IP23; Pomieszczenie NN IP33 |
||
|
Poziom hałasu |
dB |
≤50 |
|||
YB□-12/0,4 Prefabrykowana podstacja skrzynkowa
1. Dach
2. Migawka
3. Skrzynka pomiarowa typu zewnętrznego
4. Pierścień do podnoszenia
5. Podwozie ze stali kanałowej
6. Drzwi
7. Cegła, powierzchnia ściany imitująca cegłę
8. Fundament betonowy
9. Odpowietrznik podstawy
Podczas składania zamówienia użytkownicy muszą podać następujące informacje:
● Wymagania dotyczące modelu, pojemności, ilości, koloru i rozmiaru oraz obudowy materiały; Model, wydajność, grupa połączeń, zakres gwintowania i wymagania dotyczące impedancji transformatora;
● Rozwiązanie okablowania pierwotnego po stronie wysokiego i niskiego napięcia, modele komponentów, specyfikacje i wymagania; Olej transformatorowy (#25, #45, olej o wysokiej temperaturze zapłonu) Wymagania dotyczące konfiguracji sieci inteligentnej sieci zarządzania energią lub zarządzania nieruchomością dla podstacji skrzynkowej;
● Wymagania dotyczące środowiska usług.
