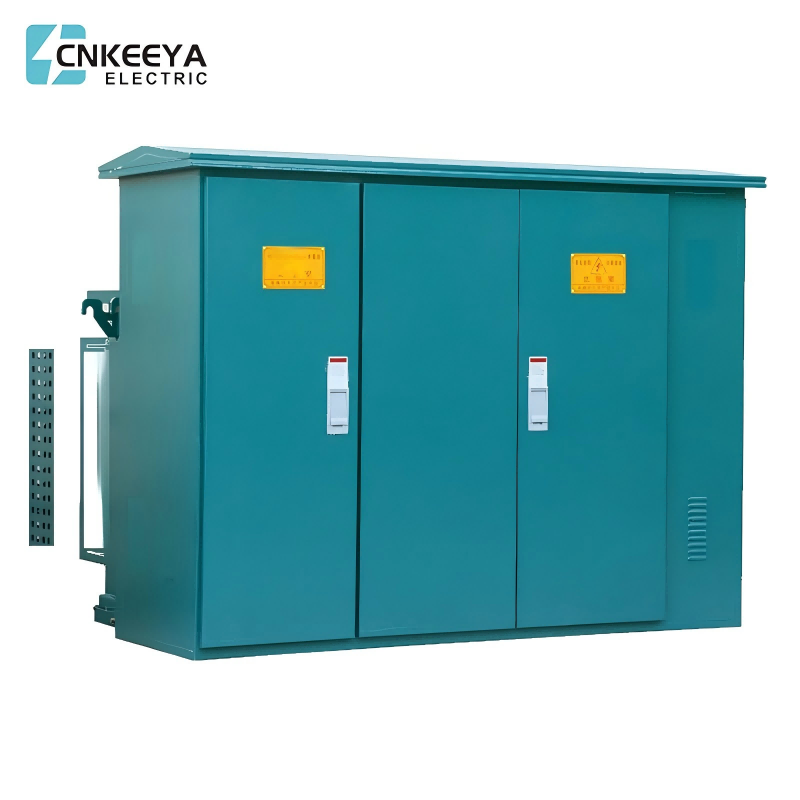

Podstacja prefabrykacyjna typu amerykańskiego

Jako dedykowani dostawcy, CNKEEYA priorytetowo traktuje jakość i przestrzeganie standardów branżowych, oferując najnowocześniejsze rozwiązania w celu zwiększenia systemów dystrybucji energii. Dzięki naszej nowej linii podstacji prefabrykacji typu amerykańskich Cnkeeya nadal ustawia punkt odniesienia dla niezawodności, wydajności i nowoczesnej technologii. Wybierz Cnkeeya jako dostawcę najnowszych w podstacjach elektrycznych i doświadcz przyszłości wydajnego i zaawansowanego rozkładu mocy.

ZGS11-12 Seria amerykańska podstacja prefabrykacyjna (typ amerykański) o niewielkiej objętości, łatwej instalacji i konserwacji, niskiej hałasu, niskiej straty, antykradzieżowej, pojemności przeciążenia, pełnej ochrony i innych cech. Jest odpowiedni do nowych obszarów mieszkalnych, zielonych pasów, parków, stacji, hoteli, placów budowy, lotnisk i innych miejsc.

ZGS11-12 Seria amerykańska podstacja prefabrykacyjna (typ amerykański), odpowiedni dla zasilacza sieci 10 kV, podwójnego zasilania lub systemów zasilacza terminalowego, jest używane jako podstacja, pomiar, kontrola kompensacyjna i ochrona. Ten produkt jest zgodny z następującymi standardami: GB/T17467-2020 „Podstacje prefabrykowane wysokiego napięcia/niskiego napięcia” i DL/T537-2018 „Warunki techniczne podstacji podstacji 6-35KV”.

Warunek usługi

● Wysokość: nie więcej niż 1000 m;

● Temperatura otoczenia: -35 ℃ ~+40 ℃;

● Względna wilgotność: średnia dzienna nie większa niż 95%, średnia miesięczna nie więcej niż 90%;

● Miejsce instalacyjne: brak pożaru, ryzyka wybuchu lub chemicznego gazu korozyjnego i dobrze wentylowanego, kąt zanurzenia naziemnego nie jest więcej niż 3 °.

Parametr techniczny

Prefabrykowana tabela parametrów technicznych podstacji

ZGS11-12 Prefabrykowana symbol (typ amerykański)

Rysunek wlotu podstacji i konstrukcja konstrukcji wylotowej

Wymagania techniczne:

1. Patrz faktyczny rozmiar kombinacji:

2. Powierzchnia betonowej platformy powinna być płaska, a łączną podstacja powinna być przymocowana na platformie poprzez naciskanie utrwalania płyty;

3. Forma uziemienia i wspornika mocowania kabla można określić zgodnie z rzeczywistą sytuacją;

4. Ramka mocująca kabel i pasek uziemienia powinny być osadzone;

5. Lokalizacja otworu kablowego wlotu i wylotu jest określana zgodnie z konkretną sytuacją;

6. Po instalacji musi istnieć szczelina nie mniejsza niż 1,5 m, aby ułatwić działanie.

7. Siatka uziemiająca może być wykonana z 12 ocynkowanej okrągłej stali lub ocynkowanej płaskiej miedzi 40 × 4, opór uziemienia powinien spełniać wymagania działu energii.

Szerokość zsypu kablowego

Rysunek wlotu i konstrukcji wlotu i wylotu (YB6)

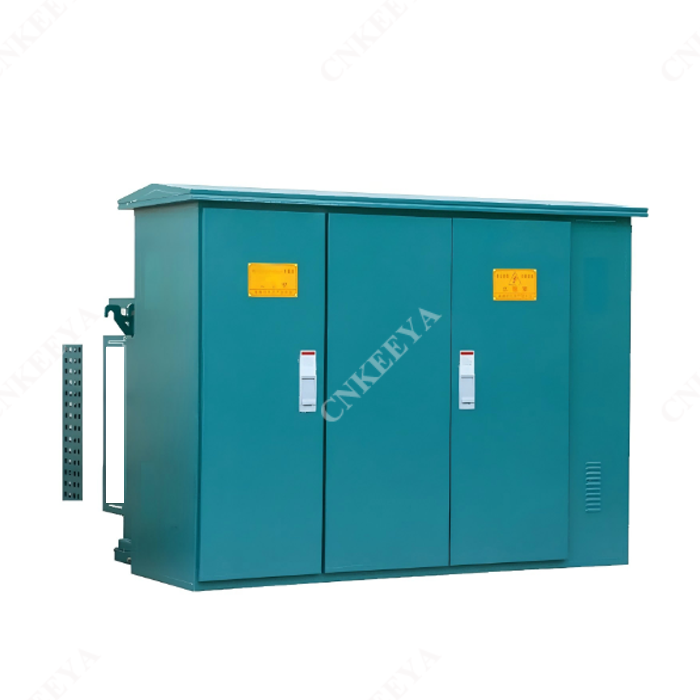

Podstacja prefabrykowana (typ amerykański)
