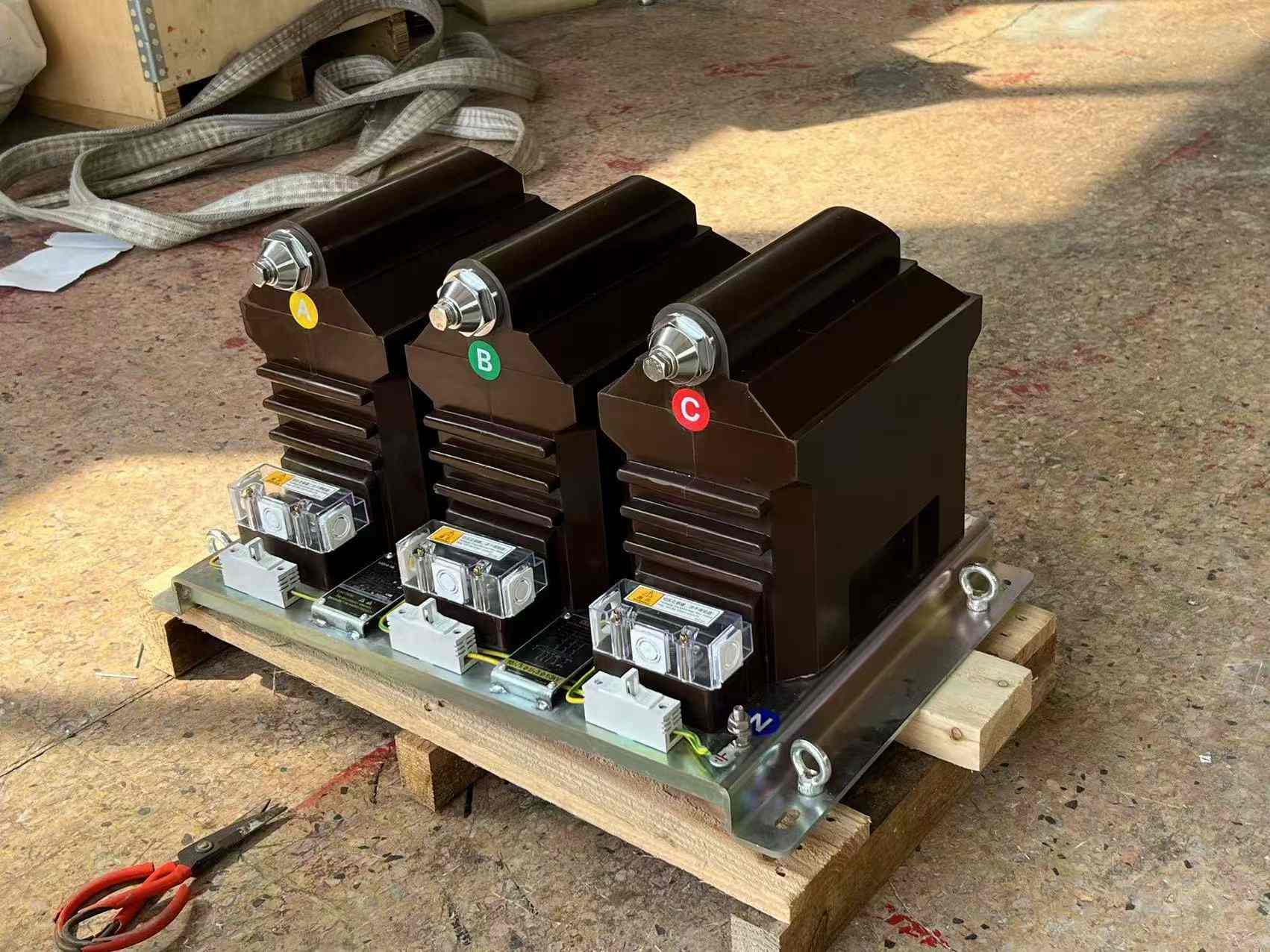

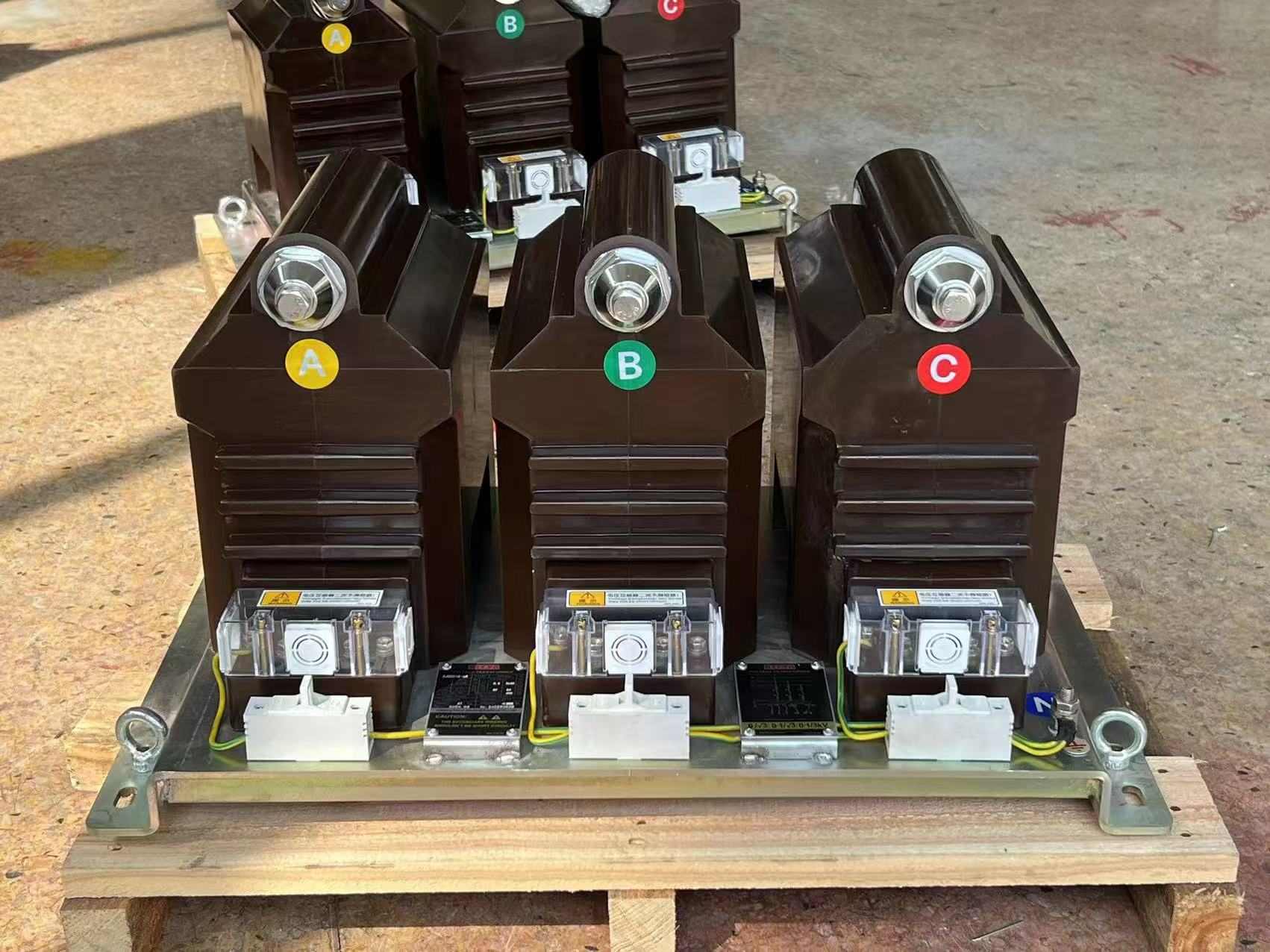

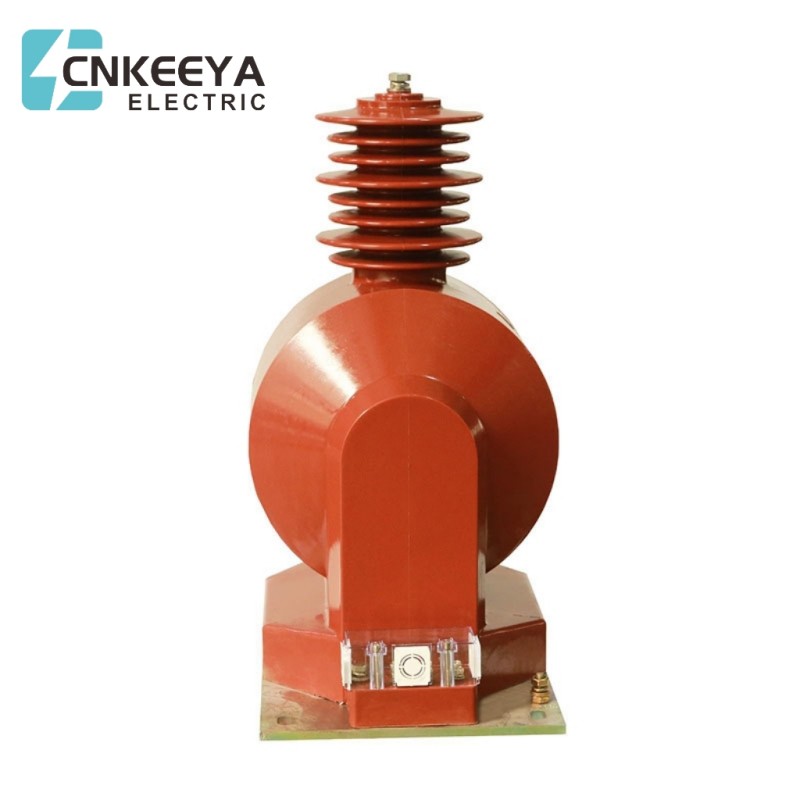

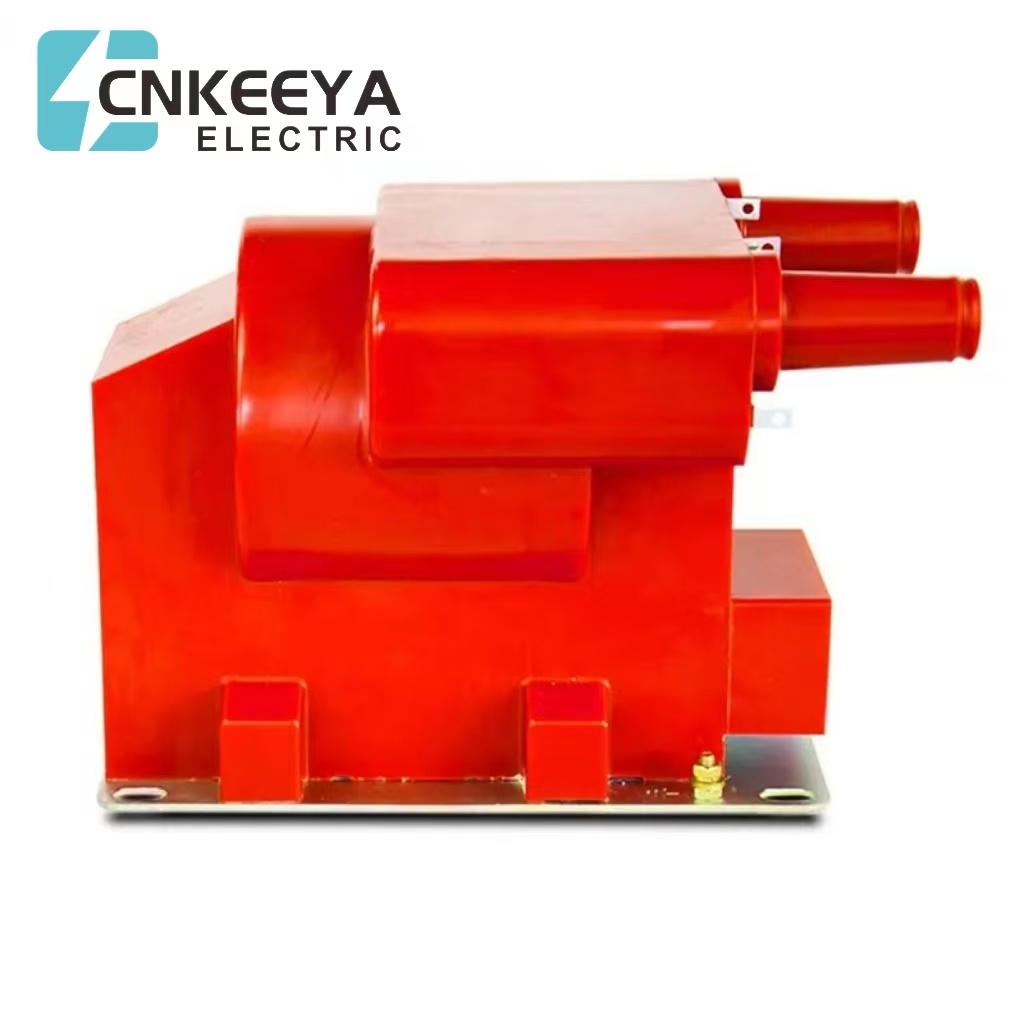

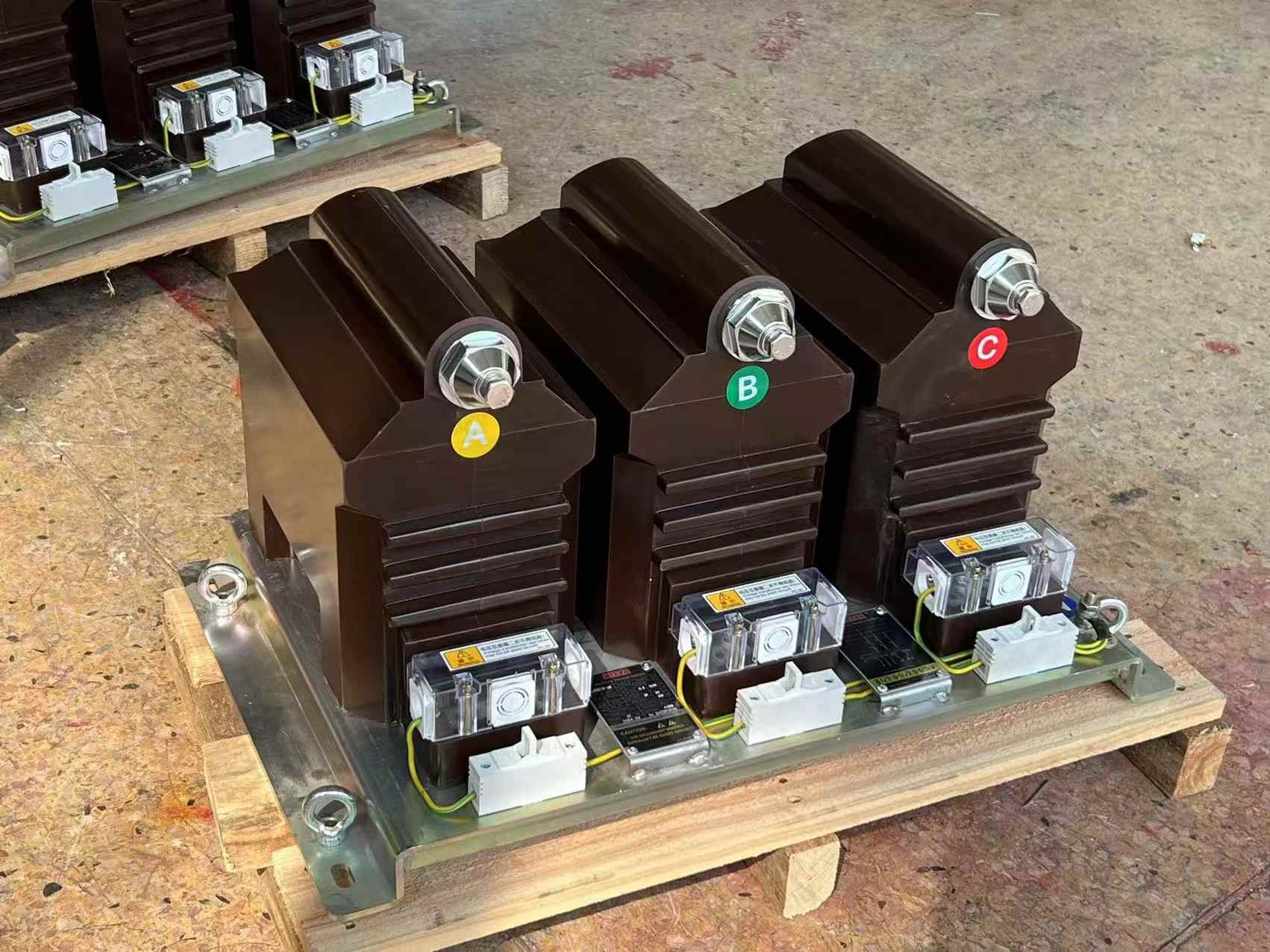

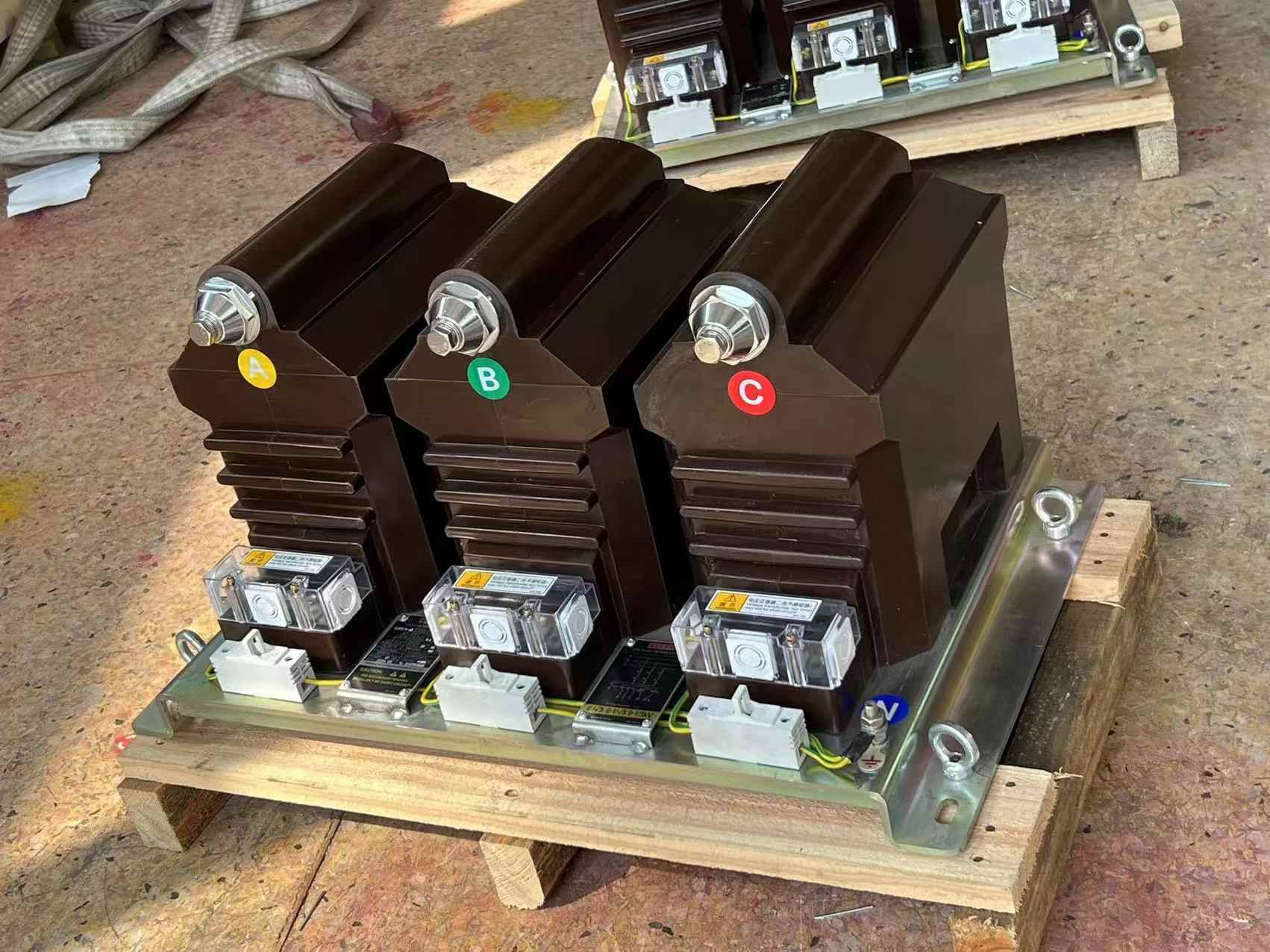

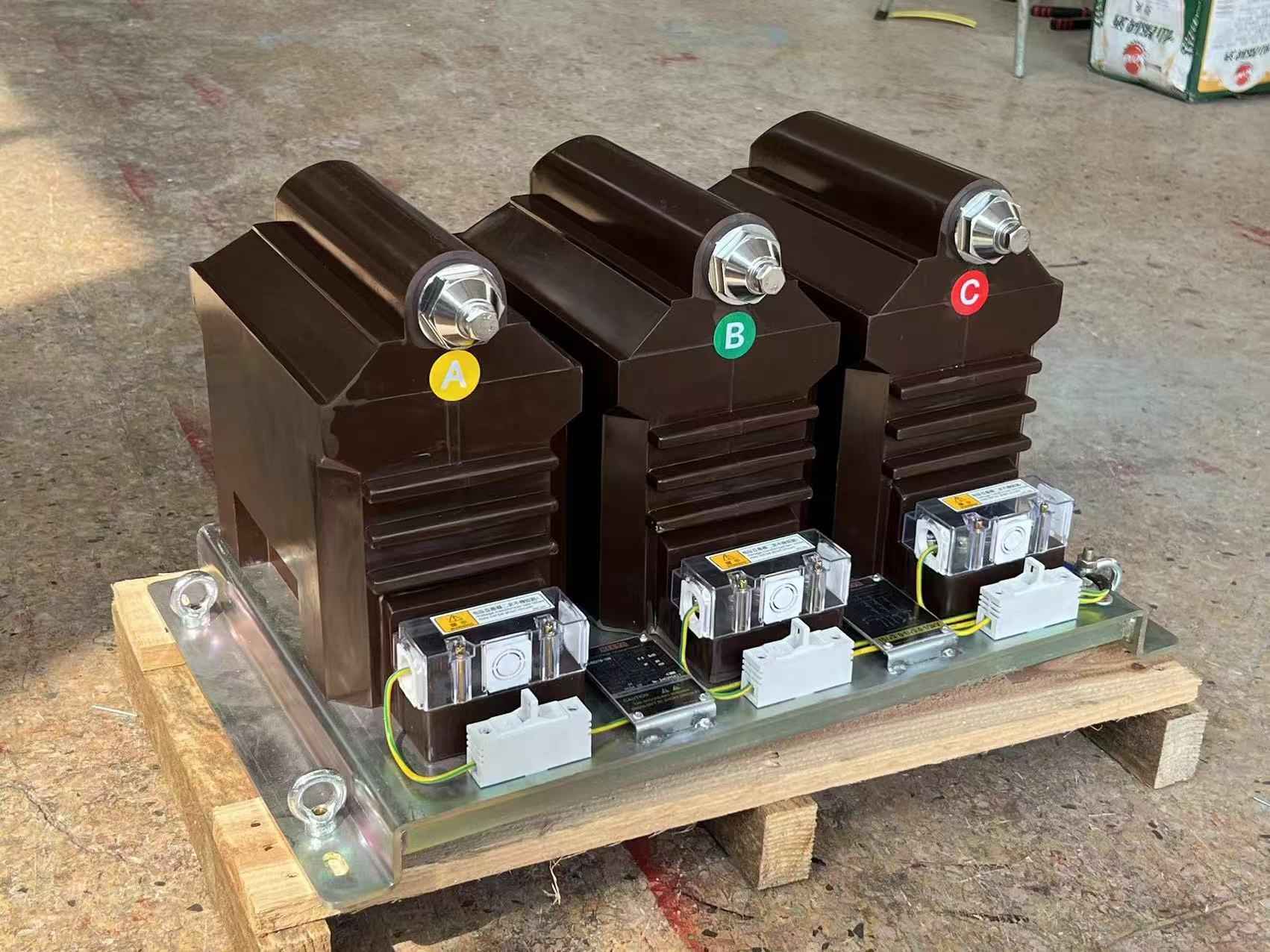

Transformator napięcia

Transformator napięcia to transformator przyrządu, który jest połączony równolegle. Ich celem projektowym jest zapewnienie nieistotnych obciążeń mierzonych zasilania oraz posiadanie precyzyjnych wskaźników napięcia i relacji fazowych w celu uzyskania precyzyjnego pomiaru wtórnego połączenia.

1. Standard produktu: GB1207-2006 Elektromagnetyczne transformatory napięcia

2. Poziom izolacji znamionowej: 7,2/32/60 kV

3. Częstotliwość znamionowa: 50 Hz lub 60 Hz

4. Odległość pełzania powierzchniowego produktu: spełnia poziom zanieczyszczenia klasy II;

5. Współczynnik mocy obciążenia: cos∮ = 08 (opóźnienie)

Model transformatora napięcia składa się z następujących części, z literami i symbolami reprezentującymi treść:

Pierwsza litera: J - Transformator napięcia;

Druga litera: D - jednofazowa; S - trójfazowy;

Trzecia litera: J - zanurzenie oleju; Z - nalewanie;

Czwarta litera: liczba - poziom napięcia (KV).

Na przykład JDZX18-10R1 reprezentuje jednofazowy transformator napięcia odlewanego z znamionowym napięciem 10 kV.
