Kompozytowy przełącznik typu rosyjskiego

Kompozytowy przełącznik typu rosyjskiego

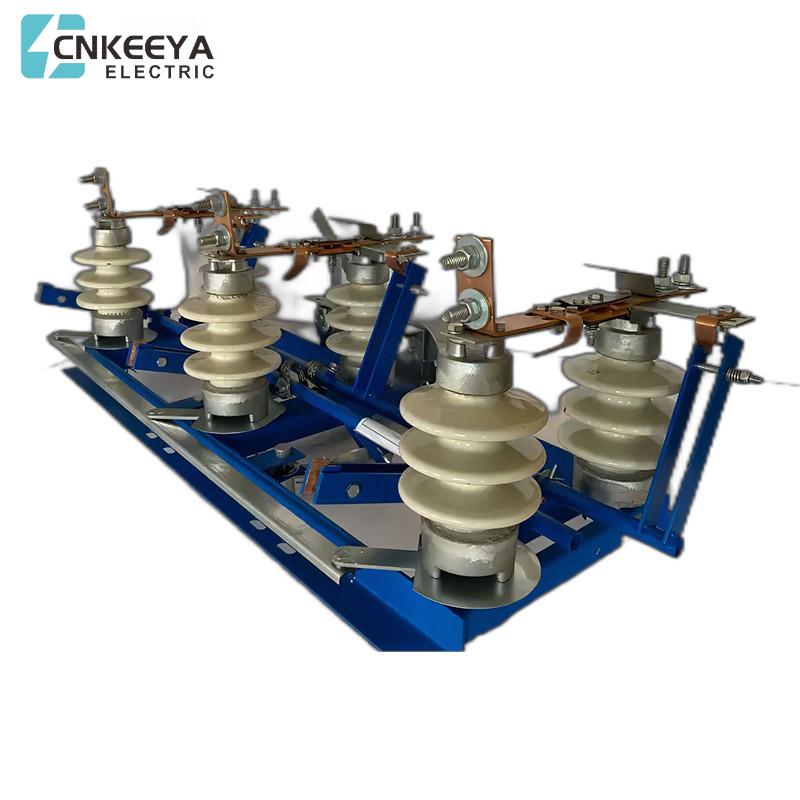

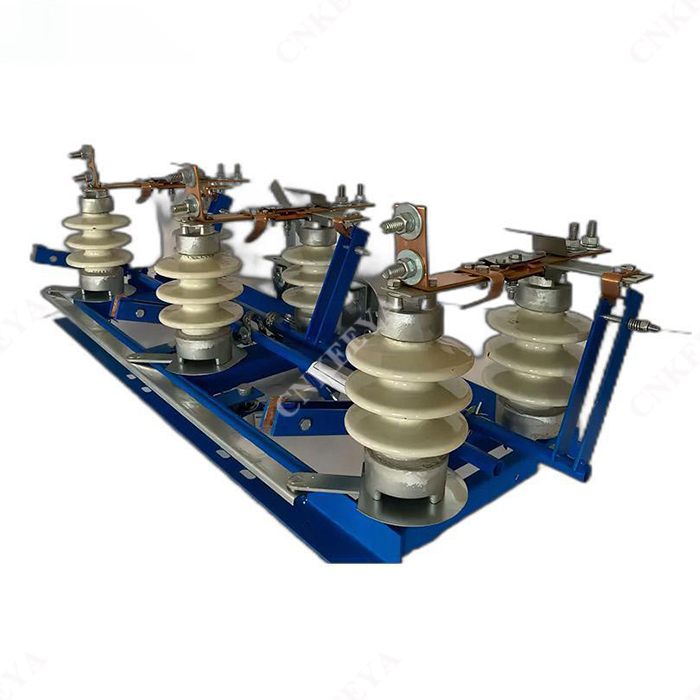

Odłącznik RLND-1-10 II / 400 UHL1 jest stosowany w naprawie i zapobieganiu wysokim napięciu

sieci elektryczne lub sprzęt elektryczny o napięciu 10 kV, zapewniając bezpieczne usuwanie

napięcie z wcześniej niezauważonych obwodów konsumenckich, podczas gdy wszystkie odłączone obwody konsumenckie

są skutecznie uziemione.

Specyfikacje:

Napięcie znamionowe, kV .......................... 10

Najwyższe napięcie robocze, KV .............. 12

Prąd znamionowy, A ......................................... 400

Prąd oporności termicznej, KA ....................... 10

Prąd oporności elektrodynamicznej, KA ....... 25

Po bieżącym czasie przepływu, ponieważ:

- dla głównych noży .......................................... 3

- dla noży uziemiających ..................................... 1

Dopuszczalne odkształcenie z przewodów w płaszczyźnie poziomej, biorąc pod uwagę

Wpływ wiatru i lodu, nigdy więcej, n .......... 200

Odległość pełzania zewnętrznej izolacji, cm ..... 30

MTBF, Cycles, B-O ..................... 1000

Ogólne wymiary, mm .................................. 1115 x485x370

Waga, kg, nie więcej ............................................ 35

RLND-1-10 II / 400 jest niezbędny dla:

- Włączanie i wyłączanie napięcia oddzielonych odcinków obwodu elektrycznego wysokiego napięcia;

- Obecność widocznego przedziału urządzeń elektrycznych, w której istnieje potrzeba

naprawa sprzętu lub sprzętu;

- Włączanie prądu na biegu jałowym dla transformatorów cukru;

- Uziemienie de-energiczne fragmenty obwodu za pomocą stacjonarnych przewodów uziemienia
