Wewnętrzny przełącznik obciążenia wysokiego napięcia

KEEYA, wybitny producent z siedzibą w Chinach, specjalizuje się w produkcji najnowocześniejszych wewnętrznych przełączników obciążenia wysokiego napięcia. Dzięki najnowocześniejszej fabryce KEEYA ugruntowała swoją pozycję wiodącego gracza w branży sprzętu elektrycznego. Ich wiedza i zaangażowanie w dążenie do doskonałości zapewniają, że ich przełączniki obciążenia spełniają najwyższe standardy jakości i niezawodności. KEEYA współpracuje z renomowanymi dostawcami, aby pozyskać najwyższej klasy komponenty, gwarantujące wyjątkową wydajność ich produktów.

Wyślij zapytanie

Opis produktu

Keeya, wiodąca fabryka i zaufany dostawca, wyróżnia się w branży sprzętu elektrycznego dzięki swojej wiedzy specjalistycznej w zakresie produkcji najnowocześniejszych wewnętrznych przełączników obciążenia wysokiego napięcia. Te przełączniki obciążenia, zaprojektowane z precyzją w naszym najnowocześniejszym zakładzie, charakteryzują się zaawansowaną technologią i niezrównaną niezawodnością w zarządzaniu obciążeniami wysokiego napięcia. Jako oddani dostawcy priorytetowo traktujemy współpracę z renomowanymi dostawcami, zapewniając zastosowanie najwyższej klasy komponentów, aby zagwarantować wyjątkową wydajność i bezpieczeństwo. Dzięki naszej nowej linii wewnętrznych przełączników obciążenia wysokiego napięcia Keeya w dalszym ciągu wyznacza standardy w zakresie trwałości, wydajności i nowoczesnej technologii. Wybierz Keeya jako dostawcę najnowszej technologii przełączników obciążenia i poznaj przyszłość niezawodnego i zaawansowanego sterowania elektrycznego.

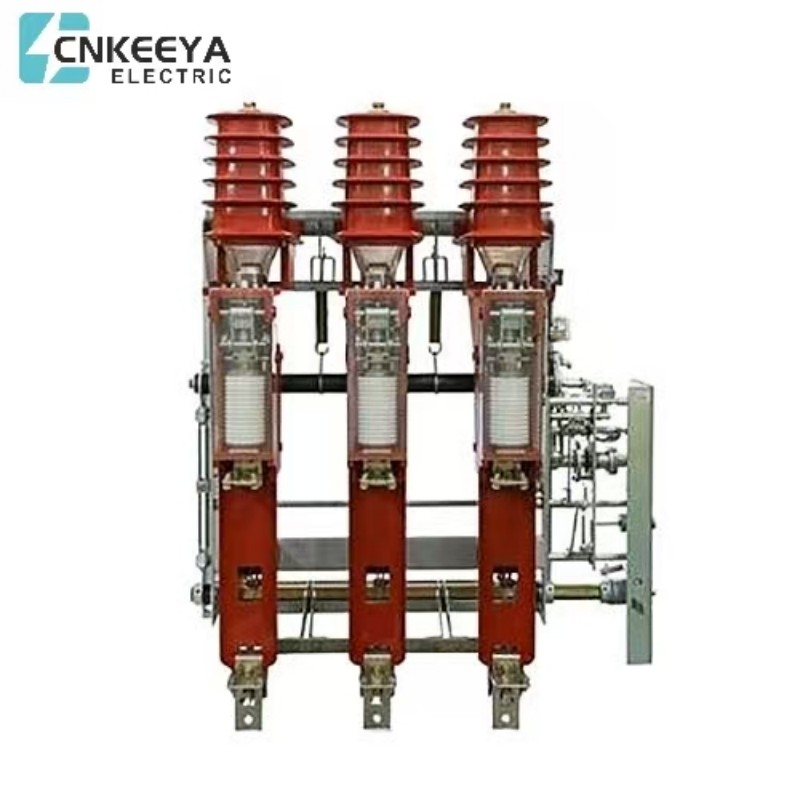

Wewnętrzny wyłącznik obciążenia wysokiego napięcia serii FZN25-12 działa w sieci trójfazowej prądu przemiennego o częstotliwości 50 Hz, przeznaczony do instalacji wewnętrznych przy napięciu znamionowym 12 kV. Przełączniki te znajdują kluczowe zastosowanie w różnych środowiskach, w tym w przedsiębiorstwach przemysłowych i górniczych, klinikach, podstacjach i nie tylko. Służą jako istotne urządzenia zabezpieczające i sterujące do zarządzania prądem podziału i obciążenia, prądem pętli, działaniem transformatora bez obciążenia i prądem ładowania kabla.

W instalacjach dystrybucji miejskiej i zasilania przemysłowego przełącznik obciążenia serii FZN25-12 w połączeniu z trójfazowym urządzeniem kombinowanym okazuje się niezbędny. Zapewnia skuteczną kontrolę obciążenia i ochronę przed zwarciami w trójfazowych sieciach pierścieniowych lub konfiguracjach zasilania terminali. Połączenie z transformatorami elektrycznymi i innym sprzętem zwiększa niezawodność obwodów i opłacalność, szczególnie na korzyść sieci pierścieniowych, zasilaczy z podwójnym promieniowaniem i podstacji skrzynkowych.

Parametry operacyjne:

1. Wysokość: do 1000 metrów nad poziomem morza.

2. Temperatura powietrza otoczenia: Utrzymywana w zakresie -25°C do +40°C.

3. Wilgotność względna: Średnia dobowa nie przekraczająca 95%, a średnia miesięczna nie przekraczająca 90%.

4. Aktywność sejsmiczna: Intensywność nie przekraczająca 8° w skali Richtera.

5. Brak zagrożeń pożarowych, atmosfer wybuchowych, substancji chemicznych żrących i nadmiernych wibracji.

6. Klasa zanieczyszczenia: II

Parametr techniczny

Wydajność produktu

numer seryjny	projekt		jednostki	parametr
				FZN25-12D/T630-20	FZRN25-12D/T125-31,5
1	Napięcie znamionowe		KV	12
2	Częstotliwość znamionowa		HZ	50
3	Prąd znamionowy		A	630	125
4	Znamionowy poziom izolacji	Napięcie wytrzymuje 1 minutę częstotliwości zasilania	KV	Pęknięcie komory gaszenia łuku 30;Do ziemi, międzyfaza 42;Pęknięcie izolacji 48
		Napięcie wytrzymywane przez piorun	KV	Do ziemi, faza 75; Pęknięcie izolacji 85
5	Znamionowy prąd stabilności dynamicznej (szczyt)		TO	50	-
6	Prąd stabilizowany termicznie 4S		TO	20	-
7	Znamionowy prąd wyłączający obciążenie czynne		A	630	125
8	Znamionowy prąd wyłączający pętlę zamkniętą		A	630	125
9	Znamionowy prąd przerwania ładowania kabla		A	10	10
10	Wyłącz moc transformatora bez obciążenia		KVA	1250	1250
11	Znamionowy prąd wyłączalny zwarciowy		TO	-	31.5
12	Znamionowy prąd transferowy, znamionowy prąd transferowy		A	-	2000
13	Typ bezpiecznika			-	SDLAJ-12 SFLAJ-12
14	Impaktor wytwarza energię		J	-	2-5 (średnie)
15	Znamionowy prąd zamykania zwarcia		TO	50
16	Przełącznik uziemienia znamionowy dynamiczny stabilny prąd		TO	50
17	Prąd stabilności termicznej 2S wyłącznika uziemiającego		TO	20
18	Napięcie znamionowe obwodu pomocniczego		V	AM/CD:220/110
19	Żywotność mechaniczna		Następny	10000

1. Posiada zarówno tryb pracy ręcznej, jak i tryb pracy AC/DC, spełnia wymagania systemu zasilania „trzech zdalnych”.

2. Izolacja i eliminacja płyty izolacyjnej skutecznie zapobiega zwarciom łukowym wewnętrznym spowodowanym pęknięciami płyty izolacyjnej.

3. Specjalnie skonstruowany zawór hamulcowy, punkty przełączania obciążenia i automatyczna izolacja pęknięć tylnych drzwi zapewniają solidną ochronę.

4. Miedziane styki na przewodach wylotowych i wlotowych mają zwiększoną grubość, aby poprawić przewodność, zachowując jednocześnie swoje pierwotne przeznaczenie.
