CNKEEYA, wybitna fabryka i zaufany dostawca, jest kluczowym graczem w branży sprzętu elektrycznego, specjalizującym się w produkcji zaawansowanych wewnętrznych przełączników izolacyjnych wysokiego napięcia. Zaprojektowane z precyzją w naszym najnowocześniejszym zakładzie, te wyłączniki izolacyjne stanowią przykład najnowocześniejszej technologii i najwyższej niezawodności w systemach elektrycznych. Jako dedykowani dostawcy priorytetowo traktujemy współpracę z renomowanymi dostawcami, aby zapewnić integrację najwyższej klasy komponentów, gwarantując wyjątkową wydajność i bezpieczeństwo. Dzięki naszej nowej linii wewnętrznych wyłączników izolacyjnych wysokiego napięcia CNKEEYA w dalszym ciągu wyznacza standardy trwałości, wydajności i nowoczesnej technologii. Wybierz CNKEEYA jako dostawcę najnowszej technologii wyłączników izolacyjnych i poznaj przyszłość niezawodnego i zaawansowanego sterowania elektrycznego.

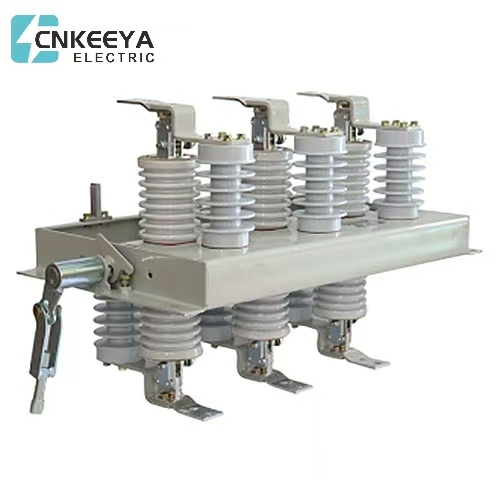

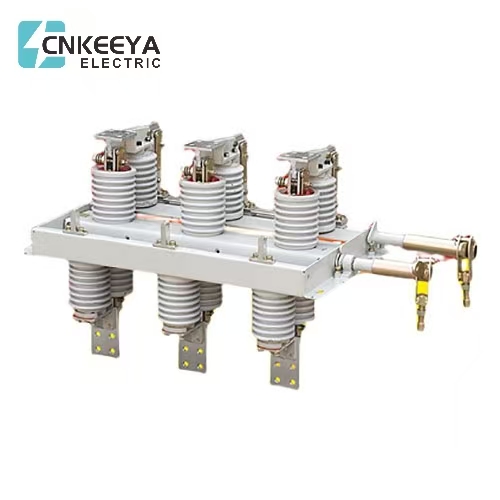

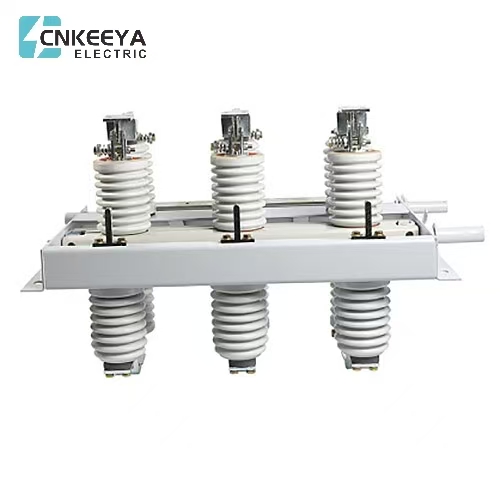

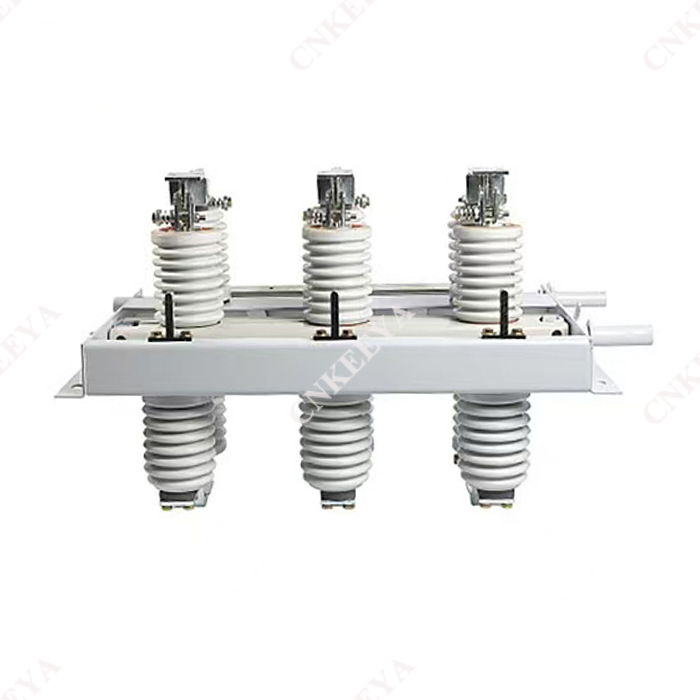

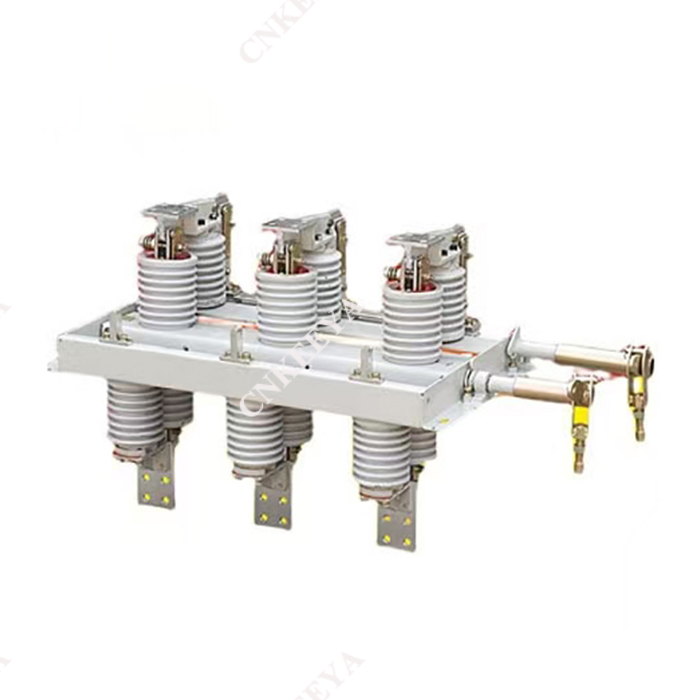

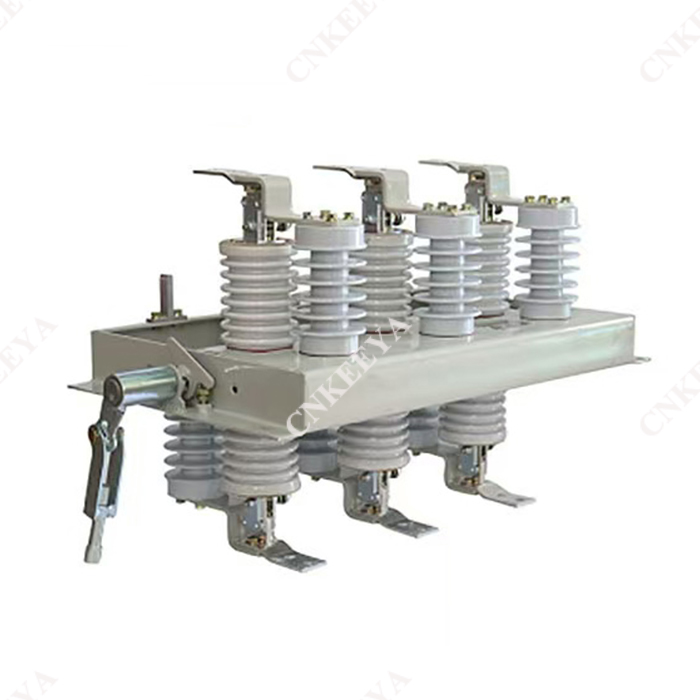

Rozłącznik GN30-12(D) firmy CNKEEYA jest przeznaczony do użytku w pomieszczeniach zamkniętych przy napięciu znamionowym 12 kV i działa w trójfazowym systemie prądu przemiennego o częstotliwości 50/60 Hz. Jego podstawową funkcją jest przerywanie i przesyłanie prądu do urządzeń elektrycznych wysokiego napięcia, gdy znajdują się one pod napięciem, ale w stanie bez obciążenia. Przełącznik ten jest wyposażony w obrotowy styk ruchomy, który można łatwo zamontować w rozdzielnicy, a także umożliwia montaż przez ścianę. Jest zgodny ze standardami określonymi w IEC62271-102.

Środowisko operacyjne:

1. Wysokość: do 1000 metrów nad poziomem morza.

2. Temperatura otoczenia: od -25°C do +40°C.

3. Wilgotność względna: średnia dzienna nieprzekraczająca 95% i średnia miesięczna nie przekraczająca 90%.

4. Aktywność sejsmiczna: Intensywność nie przekraczająca 8 stopni.

5. Wyznaczone obszary muszą być wolne od substancji łatwopalnych, wybuchowych i żrących oraz nie mogą być narażone na silne wibracje.

Wewnętrzny wyłącznik wysokiego napięcia Kluczowa charakterystyka konstrukcyjna:

1. Charakteryzuje się przemyślaną konstrukcją i pionierską strukturą.

2. Punkty kontaktowe są strategicznie rozmieszczone w dwóch płaszczyznach, co zapewnia minimalną siłę i nacisk operacyjny, co pozwala na łatwą regulację.

3. Ulepszone komponenty do napędzania i przewodzenia.

4. Wykorzystuje ruchomy styk typu kolumnowego, skutecznie zmniejszając wymaganą siłę roboczą i zapewniając niezawodne połączenie obwodu.

Parametr techniczny

Wymiar konturowy

Wygląd i wymiary montażowe GN30-12/1250

Zastosowanie

Zewnętrzny odłącznik wysokiego napięcia typu „GW9-10G” jest urządzeniem przełączającym wysokiego napięcia jednofazowego prądu przemiennego 50 Hz. Produkt nadaje się do systemów elektroenergetycznych o napięciu znamionowym 10 kV, aby załączyć lub przerwać zasilanie w warunkach napięcia i bez obciążenia.

Izolator jest przystosowany do obsługi izolowanego pręta hakowego.

Normalne warunki świadczenia usług

1. Wysokość nie przekracza 1000 m;

2. Temperatura powietrza otoczenia: Maksymalnie +40*C:;Minimum: Obszar ogólny -30°C.Paramos -40°C;

3. Ciśnienie wiatru nie przekracza 700 Pa. (co odpowiada prędkości wiatru 34 m/s):

4. Intensywność trzęsienia ziemi nie przekracza 8 stopni,

5. Warunki pracy nie powodują częstych i gwałtownych wibracji;

8. Miejsce instalacji izolatora zwykłego powinno być wolne od g9s, chemicznego osadzania się dymu i mgły solnej. pył

oraz inne materiały wybuchowe i żrące, które poważnie wpływają na zdolność izolacji i przewodzenia izolatora.

7. Izolator typu odpornego na zanieczyszczenia ma zastosowanie jednak w obszarach o bardzo zanieczyszczonym przewodnictwie. nie powinny to być żadne materiały wybuchowe i powodujące pożar.
