Naładowany wyświetlacz

Naładowany wyświetlacz

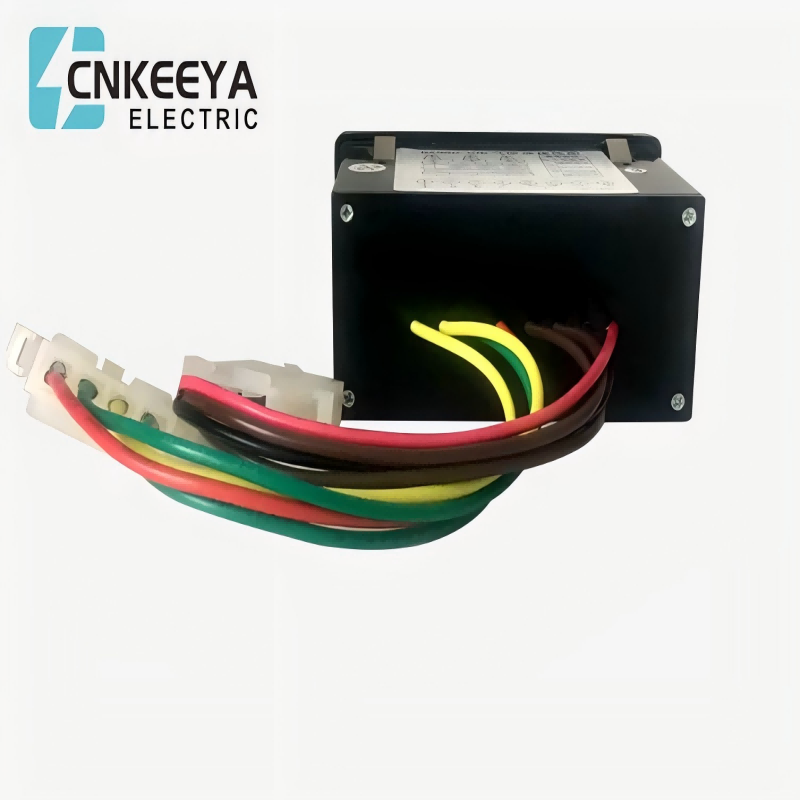

DXN8D-11/T4S

DXN8D-11/QT4S DC24V

Wyświetlacz na żywo to rodzaj urządzenia zabezpieczającego instalowanego bezpośrednio na sprzęcie elektrycznym w pomieszczeniach w celu wizualnego wskazania, czy sprzęt elektryczny ma napięcie robocze. Gdy urządzenie jest pod napięciem roboczym, okno wyświetlacza monitora miga, ostrzegając ludzi, że sprzęt pod wysokim napięciem jest pod napięciem, a brak zasilania nie jest sygnalizowany.

Ta seria urządzeń jest zwykle instalowana na szynach zasilających, wyłącznikach automatycznych, transformatorach głównych, rozdzielnicach, urządzeniach kompozytowych GIS i innych miejscach, w których konieczne jest wskazanie, czy są one pod napięciem, czy nie, aby zapobiec nieprawidłowemu działaniu elektrycznemu. Ta seria urządzeń musi być zgodna z normą DL/T 538-2006 „Wysokonapięciowe urządzenia wyświetlające na żywo” obowiązującą w energetyce Chińskiej Republiki Ludowej. Charakteryzuje się niezawodnością, oszczędnością, możliwością adaptacji i wszechstronną funkcjonalnością.

Zasada działania

Urządzenie to wykorzystuje zasadę sprzężenia pola elektrycznego pomiędzy polami elektrycznymi wysokiego napięcia a czujnikami w celu wykonywania pomiarów indukcyjnych (bezkontaktowych) w bezpiecznej odległości. Jego zasadę działania pokazano na rysunku 1. Wysokonapięciowe urządzenie blokujące wyświetlacz na żywo składa się z dwóch części: czujnika i wyświetlacza. Istnieją cztery czujniki, które są wyrównane odpowiednio z trójfazowymi ciałami pod napięciem „A, B, C, D” i odpowiednio z ziemią. Nie mają one bezpośredniego kontaktu z obiektem pod napięciem i zachowują bezpieczną odległość. Odbiera sygnał pola elektrycznego ciała pod wysokim napięciem i przesyła go do wyświetlacza w celu porównania i oceny;

Gdy testowane urządzenie lub sieć jest pod napięciem, trójfazowe lampki kontrolne „A, B, C” świecą, lampka kontrolna „Praca” gaśnie i wysyłany jest sygnał wymuszonego zablokowania.

W przypadku braku zasilania testowanego urządzenia lub sieci, zgasną lampki sygnalizacyjne prądu trójfazowego „A, B, C”, zaświeci się lampka kontrolna „Praca” i zostanie zwolniony sygnał blokady umożliwiający pracę urządzenia. Urządzenie przejmuje kontrolę separacji faz, a gdy jakakolwiek faza jest naładowana, miga alarm i wysyła sygnał wymuszonego zablokowania.

Kiedy monitor traci zasilanie sterujące, wysyła sygnał wymuszonej blokady, aby utrzymać stan blokady. Monitor wyposażony jest w funkcję „samokontroli”, która automatycznie wykrywa różne moduły funkcjonalne czujników i wyświetlaczy. W przypadku jakiejkolwiek awarii urządzenia, kontrolka „zasilania” pozostanie włączona, kontrolka „pracy” nie zaświeci się, a w celu utrzymania stanu zablokowania będzie zawsze wysyłany sygnał wymuszonego zablokowania.

Wyświetlacz na żywo to rodzaj urządzenia zabezpieczającego instalowanego bezpośrednio na sprzęcie elektrycznym w pomieszczeniach w celu wizualnego wskazania, czy sprzęt elektryczny ma napięcie robocze. Gdy urządzenie jest pod napięciem roboczym, okno wyświetlacza monitora miga, ostrzegając ludzi, że sprzęt pod wysokim napięciem jest pod napięciem, a brak zasilania nie jest sygnalizowany.

Użycie sprzętu

Ta seria urządzeń jest zwykle instalowana na szynach zasilających, wyłącznikach automatycznych, transformatorach głównych, rozdzielnicach, urządzeniach kompozytowych GIS i innych miejscach, w których konieczne jest wskazanie, czy są one pod napięciem, czy nie, aby zapobiec nieprawidłowemu działaniu elektrycznemu. Ta seria urządzeń musi być zgodna z normą DL/T 538-2006 „Wysokonapięciowe urządzenia wyświetlające na żywo” obowiązującą w energetyce Chińskiej Republiki Ludowej.

Funkcje wyposażenia

Niezawodność: Czujniki indukcyjne (bezdotykowe) mogą wykryć, czy obwód znajduje się pod napięciem poza bezpieczną odległością, z oczywistą kierunkowością, wysoką czułością oraz bezpieczeństwem i niezawodnością.

Ekonomiczność: czujnik nie ma bezpośredniego kontaktu z naładowanym ciałem i nie ma potrzeby testowania wyładowań niezupełnych podczas instalacji i konserwacji. Jest prosty, wygodny, ma niskie koszty konserwacji i długą żywotność.

W pełni funkcjonalny: posiada takie funkcje, jak wyświetlacz flash, samokontrola i aktywacja obwodu wymuszonego blokowania, naprawdę pełniąc rolę wszechstronnego wymuszonego blokowania.

Możliwość adaptacji: Dzięki różnorodnym formom może być szeroko stosowany w różnych miejscach, takich jak urządzenia wewnętrzne, zewnętrzne, urządzenia kombinowane GIS i rozdzielnice.
