Dokładny pomiar energii, pomiar prądu i ochrona linii elektroenergetycznych, transformatorów i urządzeń elektrycznych w systemie elektroenergetycznym

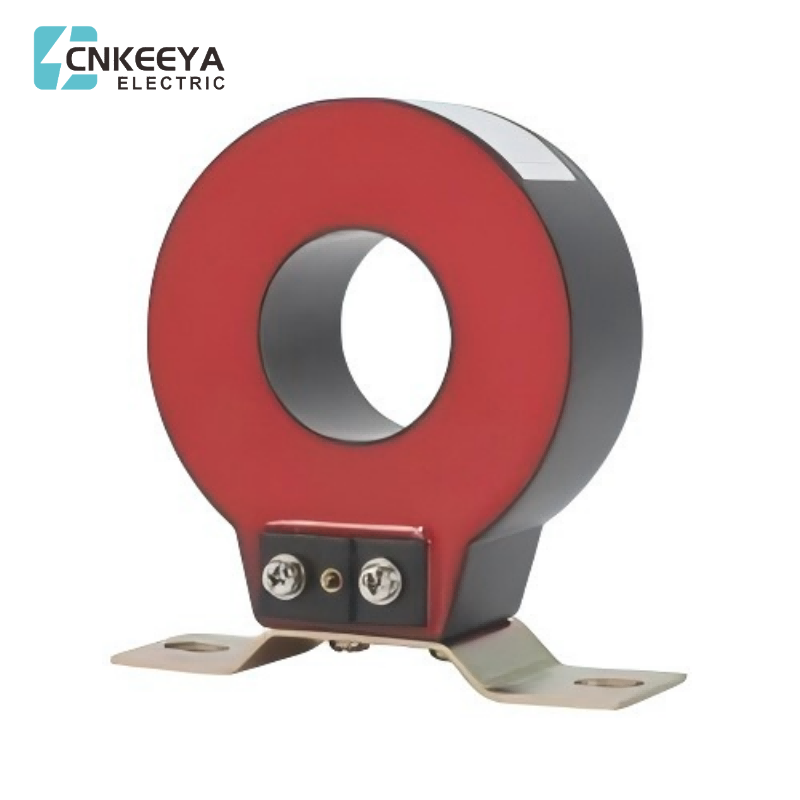

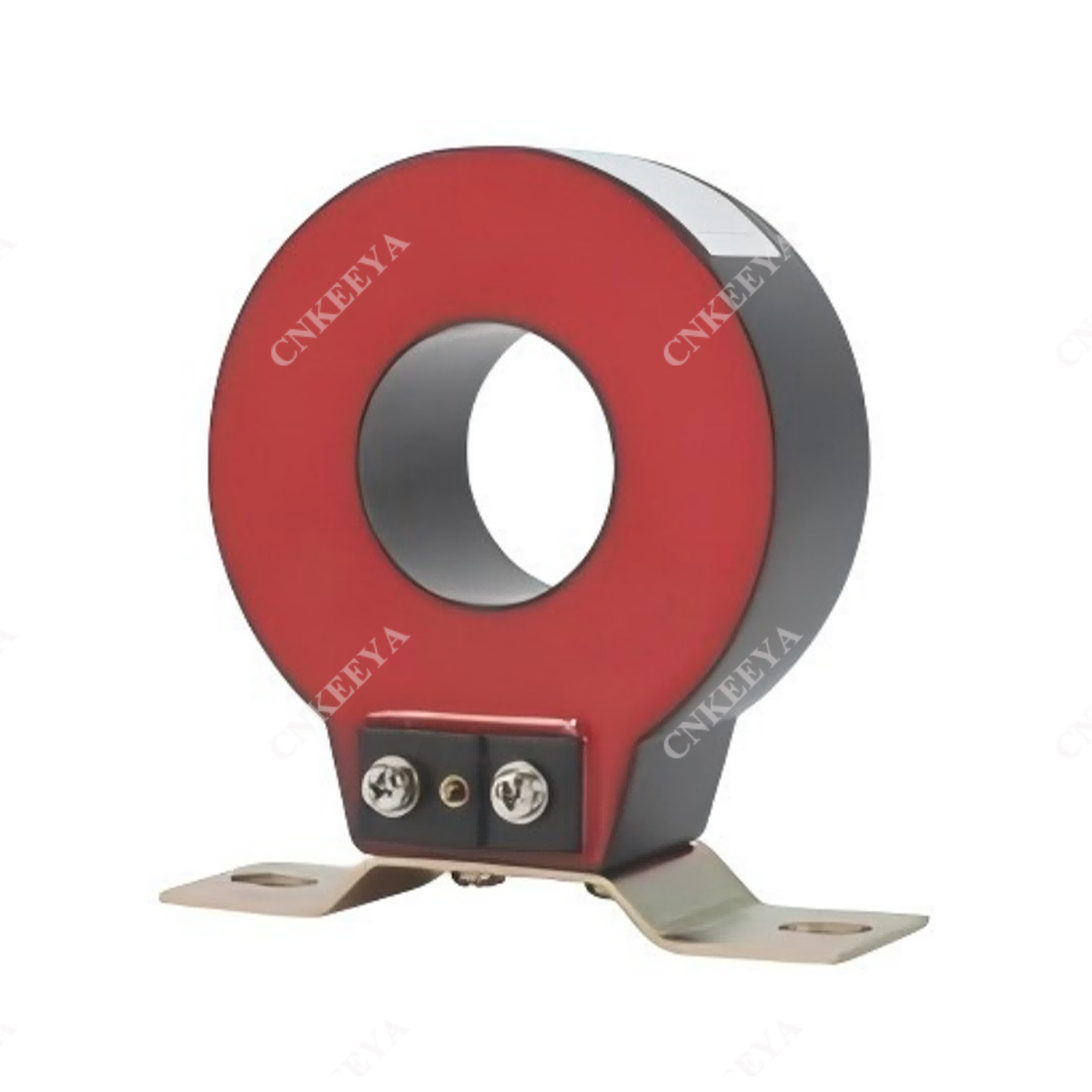

Precyzyjny przekładnik prądowy LMZC(1、2)-10 nadaje się do systemów zasilania prądem przemiennym 35kV i 10kV poniżej Pomiar prądu i energii oraz ochrona urządzeń zasilających. Przekładnik prądowy ma zalety małych rozmiarów, lekkości, łatwej instalacji itp. Funkcje. Rdzeniem pomiarowym tej serii przekładników prądowych jest kompozyt kompozytowy o dużej przenikalności i indukcji magnetycznej o niskim nasyceniu. Jako materiał magnetyczny, rdzeń ze złota ma wysoką dokładność pomiaru i współczynnik bezpieczeństwa instrumentu. Wysokiej jakości importowana blacha ze stali krzemowej została udoskonalona. Po przetworzeniu służy jako żelazny rdzeń do ochrony uzwojenia, zapewniając dokładny współczynnik graniczny. Zastosowano rdzeń toroidalny i uzwojenie wtórne. Wysokiej jakości żywica epoksydowa jest odlewana próżniowo w ognioodpornej plastikowej obudowie, odpornej na wilgoć, stabilną i nie wymagającą konserwacji. Ten typ Przekładnik prądowy jest mały, lekki i zajmuje mało miejsca. Montuje się go w pomieszczeniu kablowym szafy rozdzielczej pierścieniowej szafy sieciowej. Wystarczy przełożyć kabel przez wewnętrzny otwór, co jest proste, szybkie, harmonijne i piękne.
Warunki pracy Temperatura otoczenia: -35°C~+55°C, nie przekraczająca +40°C.
Wysokość nad poziomem morza: 0 ~ 3000 m.
Warunki atmosferyczne: Brak gazów silnie zanieczyszczonych, erozji, erozji, radioaktywności. Parametry techniczne: Częstotliwość znamionowa: 50 Hz lub 60 Hz
Znamionowy prąd wtórny: 5A lub 1A
Napięcie wytrzymywane częstotliwości zasilania uzwojenia wtórnego: 3 kV, 1 min
Współczynnik bezpieczeństwa (FS) < 5
standard zastosowania: GB1208-2006;IEC 60044-1;NTC 2205
Klasa dokładności: 0,5 S lub 0,5, 1;
