Wewnętrzny wyłącznik próżniowy

Keeya, renomowany producent z Chin, specjalizuje się w produkcji wysokiej jakości wyłączników próżniowych. Z zaangażowaniem w doskonałość, Keeya stała się zaufanym dostawcą w branży urządzeń elektrycznych. Nasze produkty są znane ze swojej wyjątkowej jakości i niezawodności.

Wyślij zapytanie

Opis produktu

Wewnętrzne wyłączniki próżniowe Keeya są zaprojektowane i wyprodukowane w celu spełnienia rygorystycznych standardów branżowych, zapewniając optymalną wydajność i bezpieczeństwo. Współpracujemy z renomowanymi dostawcami w celu pozyskiwania najwyższej klasy komponentów, dodatkowo gwarantując jakość ich produktów.

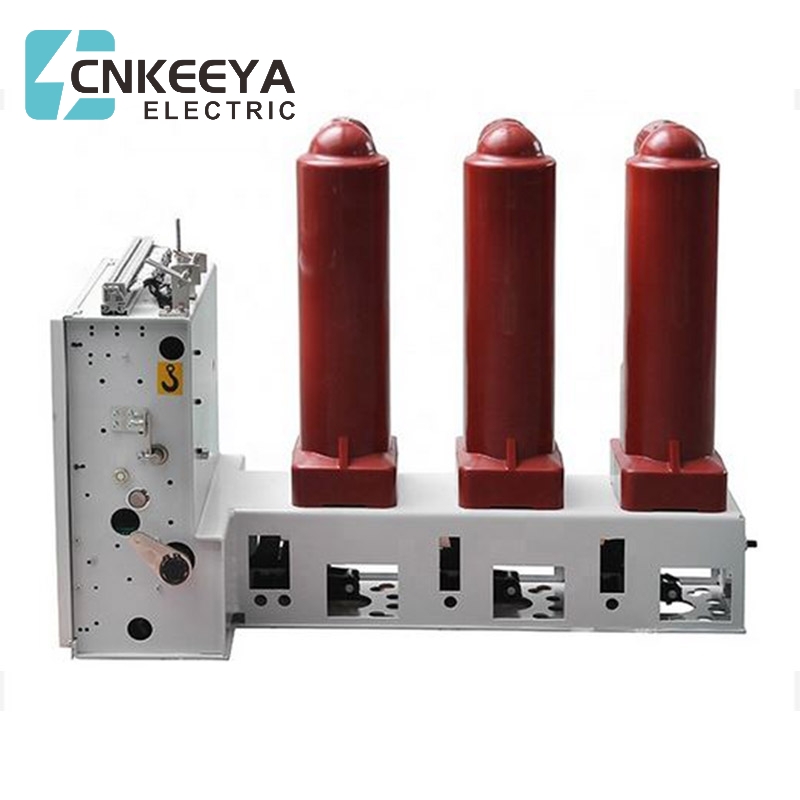

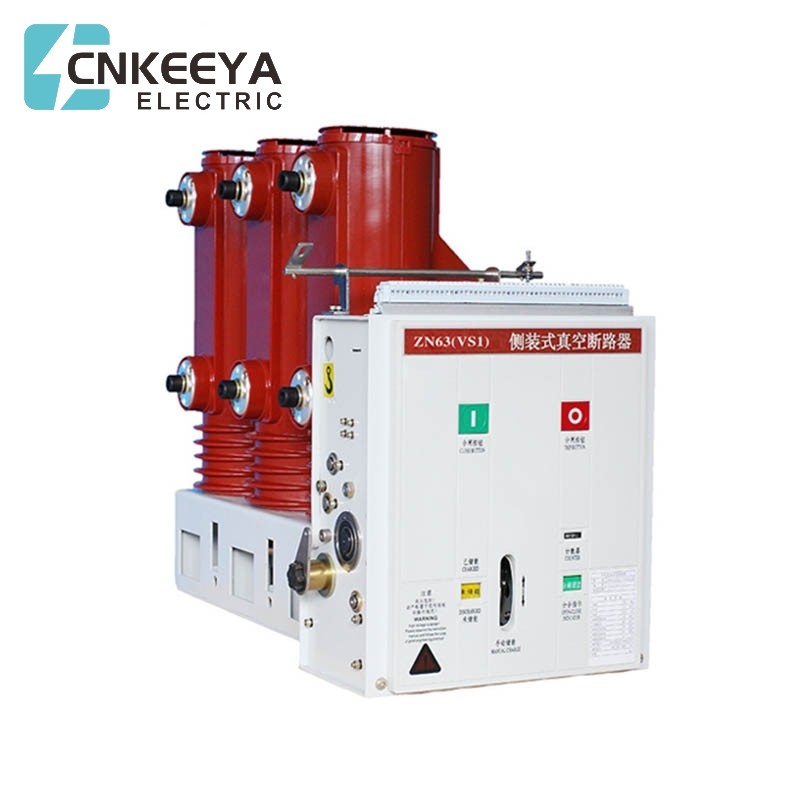

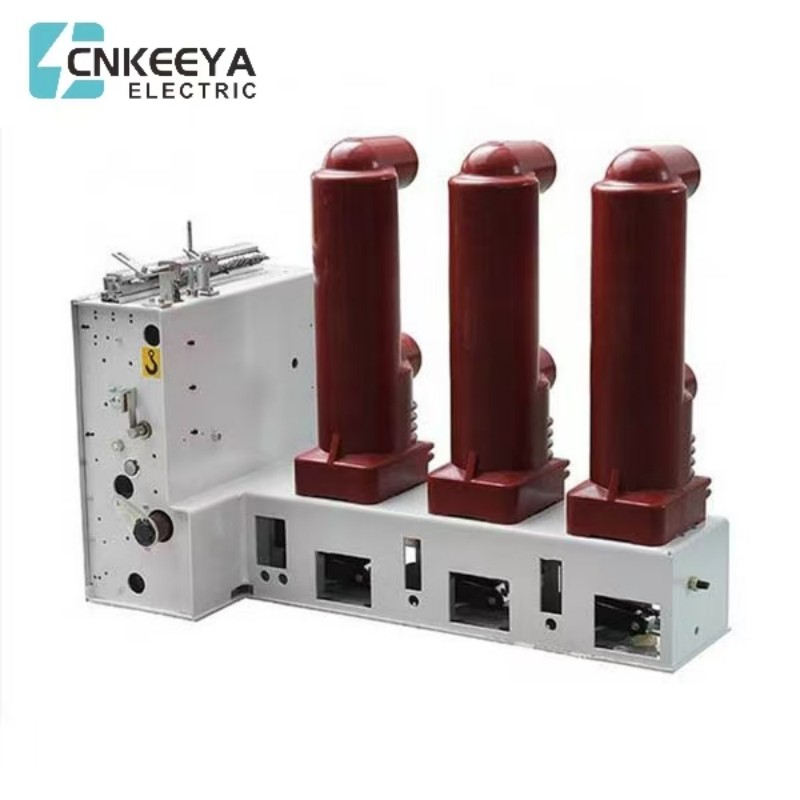

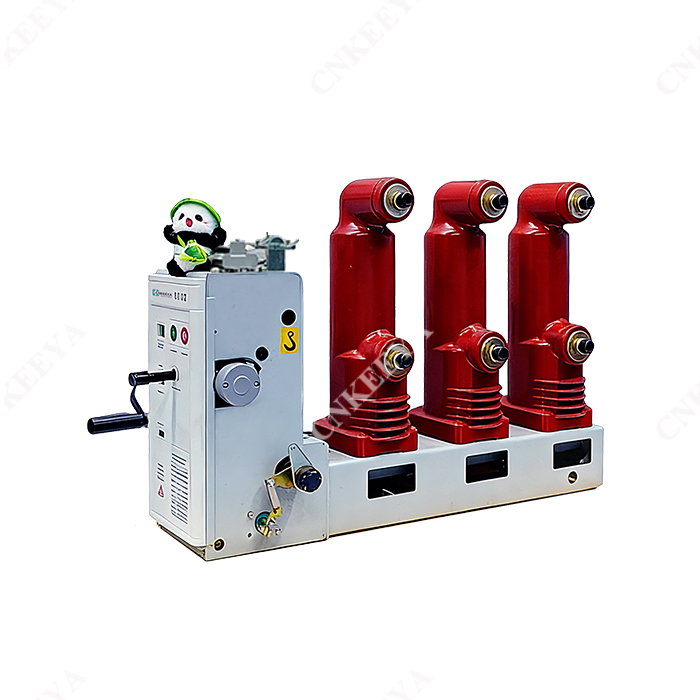

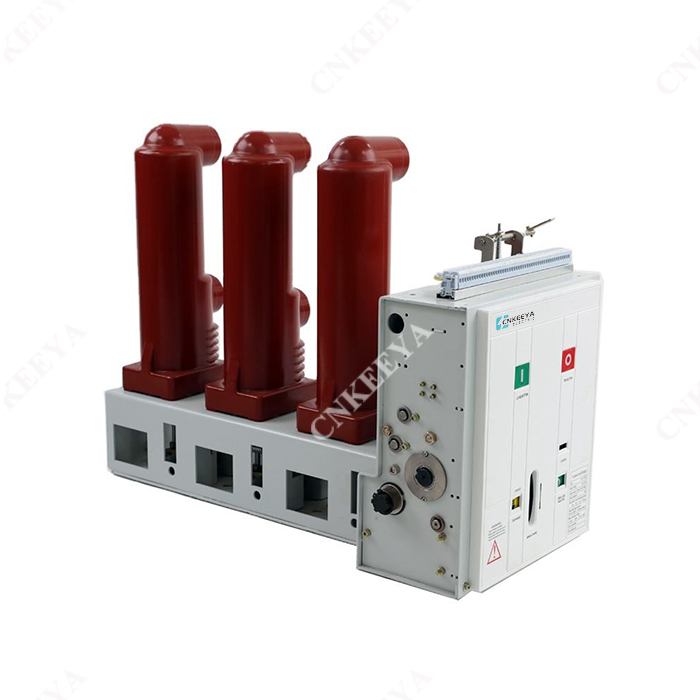

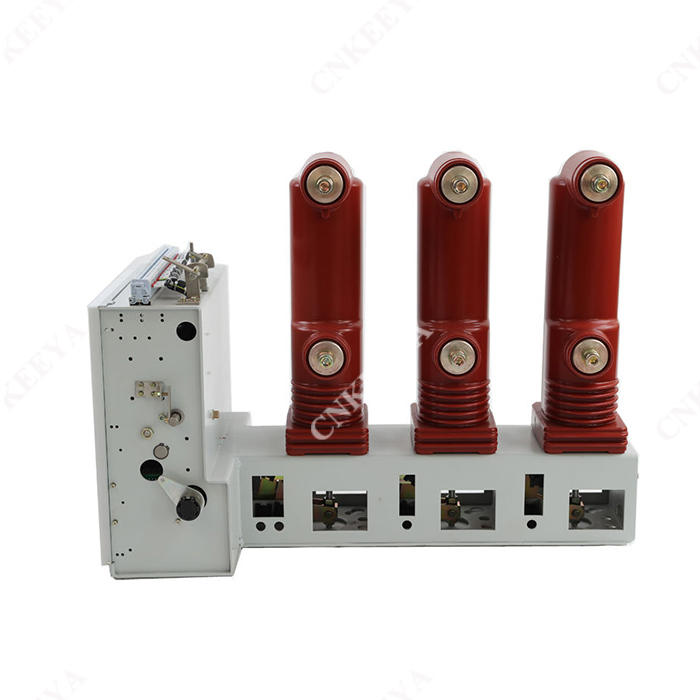

Bez boczny wyłącznik próżniowy typu VS1-12 jest przeznaczony do zastosowań wysokiego napięcia w pomieszczeniu, specjalnie dostosowanym do systemów o znamionowym napięciu 12 kV i częstotliwości 50 Hz. Służy jako kluczowy sprzęt ochrony i kontroli. Wykorzystując unikalne zalety wyłącznika próżniowego, okazuje się szczególnie odpowiednie dla scenariuszy wymagających częstych operacji w ramach znamionowego przepływu mocy lub w przypadku wysokich prądów zwarciowych.

Postanowione parametry środowiskowe:

1. Zakres temperatur roboczych: -25 ℃ do +40 ℃

2. wilgotność względna: średnia dzienna nieprzekraczająca 95%; Średnia miesięczna nie przekracza 90%.

3. Nasycone ciśnienie pary: średnia dzienna nie przekracza 2,2 kPa; Średnia miesięczna nieprzekraczająca 1,8 kPa.

4. Aktywność sejsmiczna: Nie może przekraczać 8 stopni w skali Richtera.

5. Wysokość nad poziomem morza: do 1000 m (z wyłączeniem specjalnych wymagań).

6. Specyfikacje środowiskowe: przeznaczone do stosowania w obszarach wolnych od zagrożeń przeciwpożarowych, atmosfery wybuchowej, ciężkiego zanieczyszczenia, erozji chemicznej i silnych wibracji.

Kluczowe cechy strukturalne wyłącznika próżniowego: Charakterystyka konstrukcyjna:

1. Dostępność dwóch rodzajów rur próżniowych, dużych i małych, zapewnia opcje. Zewnętrzna izolacja została zaprojektowana w celu powstrzymania korozji i zużycia, co powoduje wysoką pojemność i długą długość kontaktu.

2. Wykorzystanie bardzo precyzyjnych źródeł, wraz z srebrnymi i związanymi kontaktami miedzi, zapewnia lepsze bezpieczeństwo i skuteczność.

3. Przyjęcie złożonej struktury izolacji nie tylko minimalizuje ryzyko zanieczyszczenia i eksplozji, ale także gwarantuje wysoki poziom izolacji. Ten projekt ułatwia prostą konserwację i przedłuża życie operacyjne.

4. Produkt ma określone pozycje kontaktowe, umożliwiając łatwe potwierdzenie wizualne przez okno, które pomaga zapobiec nieprawidłowym operacjom na pierwszy rzut oka.

Parametr techniczny

numer seryjny	projekt		jednostki	dane
1	Znamione napięcie		kv	12
2	Częstotliwość oceniana		Hz	50
3	Prąd oceniany		A	630 ~ 1250	1250	1250
4	Znamionowy prąd zerwania zwarć		.	20	25	31.5
5	Znamionowy prąd zamykający zwarcie		.	50	63	80
6	Znamionowy prąd tolerowany pik		.	50	63	80
7	Oceniły prąd oporności zwarcia 4S		.	20	25	31.5
8	Znamiony poziom izolacji	Częstotliwość mocy wytrzymująca napięcie (przed i po znamionowej przerwie)	.	42 （złamanie 48）
		Wpływ na wytrzymanie napięcia (przed i po znamionowej przerwie)	.	75 （złamanie 85）
9	Znamionowa sekwencja działania			Punkty-0,3S-US-180S-US-US Punkty
10	Życie mechaniczne		Następny	10000
11	Znamionowe czasy zrywania prądu prądu		Następny	50
12	Mechanizm operacyjny oceniony napięcie zamykające (DC)		V	110,220
13	Znamione napięcie wyzwalania mechanizmu roboczego (DC)		V	110 200
14	Z kontaktu		mm	11 ± 1
15	Nadmierne wyposażenie (długość kompresji sprężyny kontaktowej)		mm	3,5 ± 0,5
16	Trzy - punkty fazowe, zamykanie czasu odbicia		SM	≤2
17	Kontakt z zamknięciem czasu odbicia		SM	≤2
18	Średnia prędkość hamulca		SM	1,1 ± 0,2
19	Średnia prędkość zamykania		SM	0,6 ± 0,2
20	Czas przerwy	Przy najwyższym napięciu roboczym	S	≤0,05
		Przy najniższym napięciu roboczym	S	≤0,08
21	Czas zamknięcia		S	0.1		50
22	Odporność na pętlę główną każdej fazy		Dziecko	60
23	Dopuszczalna zużycie skumulowana grubość styków dynamicznych i statycznych		mm	3
