Przerwanie spowodowane usterką na poziomie milisekundy! Hardkorowy schemat pełnego demontażu sprzętu GIS

W skomplikowanym i wzajemnie połączonym systemie zasilania elementy takie jak szyny zbiorcze, linie przesyłowe i transformatory tworzą złożoną sieć. Każde zwarcie lub przeciążenie w dowolnym miejscu może wywołać kaskadowe awarie, potencjalnie prowadzące do zawalenia się sieci. W tym numerze zagłębiamy się od razu w „rdzeń” sprzętu GIS! Poprzez serię dynamicznych schematów „na poziomie zasad”, w połączeniu z precyzyjnym podziałem strukturalnym, wyraźnie ilustrujemy jej podstawowy łańcuch techniczny zapewniający bezpieczeństwo sieci w całkowicie szczelnych warunkach – od silnego gaszenia łuku gazem SF₆ i wyraźnej izolacji rozłączników, po precyzyjną blokadę logiczną pięciu mechanizmów zabezpieczających i niezawodne blokowanie ochrony uziemienia, aż do gwarancji izolacji zapewnianej przez uszczelnienie komory gazowej.

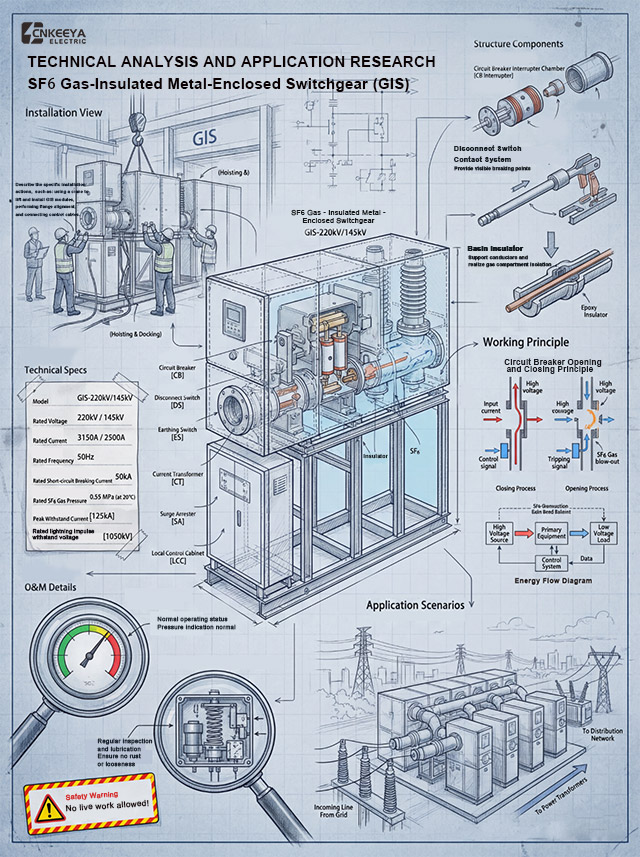

Analiza techniczna i badania aplikacyjne rozdzielnic w obudowie metalowej z izolacją gazową SF₆ (GIS)

W artykule tym przyjęto jako przykład sprzęt GIS-220kV/145kV firmy CNKEEYA ELECTRIC i poddano go analizie w czterech wymiarach: zasad technicznych, składu konstrukcyjnego, instalacji i konserwacji oraz scenariuszy zastosowań, ujawniając podstawowe zalety rozdzielnic w obudowie metalowej z izolacją gazową (GIS) do przesyłu energii elektrycznej wysokiego napięcia. Dzięki izolacji gazowej SF₆ i zamkniętej metalowej konstrukcji, GIS osiąga wysoką niezawodność, zwartą konstrukcję i bezpieczną charakterystykę konserwacji, dzięki czemu nadaje się do krytycznych węzłów energetycznych, takich jak koncentratory sieci i podstacje. Zapewnia wsparcie techniczne dla stabilnej pracy nowoczesnych systemów elektroenergetycznych.

1. Wprowadzenie

Wraz ze wzrostem poziomu napięcia w systemach elektroenergetycznych i bardziej rygorystycznymi wymaganiami dotyczącymi niezawodności zasilania, rozdzielnice w obudowie metalowej z izolacją gazową (GIS) stały się podstawowym elementem przesyłu energii wysokiego/ultrawysokiego napięcia ze względu na swoje zalety, takie jak wysoka wytrzymałość izolacji, niewielka powierzchnia i łatwa konserwacja. W oparciu o schemat techniczny sprzętu GIS-220kV/145kV firmy CNKEEYA ELECTRIC, w tym artykule systematycznie analizowano jego zasady techniczne, projekt konstrukcyjny, instalację i konserwację oraz scenariusze zastosowań, dostarczając teoretycznych i praktycznych odniesień do wyboru, instalacji i konserwacji GIS.

2. Zasady techniczne i podstawowe funkcjerez

2.1 Zasada działania: Logika wyłączników „otwiera-zamyka”.

Podstawową jednostką operacyjną GIS jest wyłącznik automatyczny (CB), którego proces „otwierania-zamykania” opiera się na właściwościach izolacyjnych i gaszeniu łuku gazu SF₆:

Proces zamykania: Po otrzymaniu instrukcji z szafy sterowniczej (systemu sterowania) styki wyłącznika zamykają się, umożliwiając przepływ prądu ze źródła wysokiego napięcia (źródło wysokiego napięcia) przez obwód główny do obciążenia niskiego napięcia (obciążenie niskiego napięcia), kończąc przenoszenie mocy.

Proces otwierania: Gdy system wykryje błąd (np. zwarcie), sygnał sterujący powoduje rozłączenie styków wyłącznika. Gaz SF₆ rozkłada się pod wpływem wysokiej temperatury łuku, wytwarzając środki gaszące łuk, które szybko gaszą łuk i odcinają prąd zwarciowy, zapewniając bezpieczeństwo sieci.

Dodatkowo odłącznik (DS) zapewnia widoczne punkty przerwania, zapewniając izolację galwaniczną podczas konserwacji, podczas gdy uziemnik (ES) uziemia obwód podczas konserwacji sprzętu, aby zapobiec obrażeniom spowodowanym indukowaną energią elektryczną.

2.2 Parametry techniczne: definiowanie granic wydajności

Biorąc za przykład GIS-220kV/145kV, podstawowe parametry techniczne przedstawiają się następująco:

Napięcie znamionowe: 220kV / 145kV (możliwość dostosowania do sieci o różnych poziomach napięcia);

Prąd znamionowy: 3150A / 2500A (spełniający wymagania dotyczące przesyłu dużej mocy);

Częstotliwość znamionowa: 50 Hz (pasująca do systemu częstotliwości sieciowej);

Znamionowy prąd zwarciowy: 50kA (wytrzymuje udary wysokoprądowe podczas zwarć);

Ciśnienie gazu SF₆: 0,35 MPa (20℃), zapewniające izolację i gaszenie łuku;

Szczytowy prąd wytrzymywany: 125kA (szczytowa wartość krótkotrwałej wytrzymałości na prąd zwarciowy);

Napięcie wytrzymywane udaru piorunowego: 1050 kV (wytrzymuje uszkodzenia spowodowane przepięciem piorunowym sprzętu).

Parametry te łącznie definiują poziom izolacji GIS, obciążalność prądową i limity odporności na uszkodzenia, stanowiąc kluczową podstawę przy wyborze sprzętu i kompatybilności z siecią.

3. Kompozycja strukturalna: precyzja konstrukcji modułowej

GIS osiąga wysoką integrację dzięki „modułom funkcjonalnym + obudowie metalowej + izolacji gazowej SF₆”. Podstawowe elementy konstrukcyjne obejmują:

Komora przerywacza wyłącznika (komora przerywacza CB): Pełni funkcje gaszenia i przerywania łuku, z precyzyjną konstrukcją styków wewnętrznych, aby zapewnić niezawodność operacji otwierania i zamykania;

Układ styków wyłącznika rozłączającego (system styków rozłącznika): Zapewnia „widoczne punkty przerwania” i zapewnia izolację obwodu poprzez połączenie mechaniczne;

Izolator basenowy (Basin Insulator): Podtrzymuje przewody i zapewnia izolację pomiędzy komorami gazowymi, wypełniony gazem SF₆ w celu zapewnienia szczelności i wydajności izolacji;

Izolator epoksydowy (izolator epoksydowy): zapewnia dodatkową izolację i wsparcie mechaniczne, o dużej odporności na warunki atmosferyczne, aby dostosować się do złożonych środowisk operacyjnych;

Przekładnik prądowy (CT) i przekładnik napięciowy (PT): Realizują pomiar mocy i akwizycję sygnału ochronnego;

Ogranicznik przepięć (SA): Ogranicza amplitudę przepięć, chroniąc sprzęt przed uszkodzeniami spowodowanymi przez wyładowania atmosferyczne lub przepięcia przełączające;

Lokalna szafa sterownicza (LCCC): integruje funkcje sterowania, monitorowania i komunikacji, umożliwiając lokalną obsługę i przesyłanie informacji zwrotnych o stanie sprzętu.

4. Instalacja i konserwacja: Równowaga między bezpieczeństwem a wydajnością

4.1 Proces instalacji: Precyzyjne operacje zapewniają niezawodność

Instalacja GIS musi przebiegać zgodnie z procesem „podnoszenia, dokowania i testowania szczelności”:

Podnoszenie (podnoszenie): Precyzyjnie podnoś moduły GIS do określonej pozycji za pomocą sprzętu podnoszącego, aby uniknąć kolizji lub deformacji;

Dokowanie (Dokowanie): Połącz moduły za pomocą precyzyjnych interfejsów mechanicznych, aby zapewnić szczelność komory gazowej i niezawodne połączenia elektryczne;

Próba szczelności: Po napełnieniu gazem SF₆ należy monitorować zmiany ciśnienia w komorach gazowych, aby upewnić się, że nie ma wycieków (w przypadku wycieku gazu SF₆ należy podjąć środki ochronne, zgodnie z ostrzeżeniami bezpieczeństwa).

Podczas instalacji niezbędna jest ścisła kontrola rozmieszczenia przestrzennego, kalibracji momentu obrotowego i testów szczelności, aby zapewnić długoterminową stabilną pracę sprzętu po uruchomieniu.

4.2 Koncentracja na konserwacji: monitorowanie stanu i konserwacja zapobiegawcza

Konserwacja GIS koncentruje się na „widocznym statusie i wstępnej kontroli usterek”:

Monitorowanie ciśnienia: Monitoruj ciśnienie gazu SF₆ w czasie rzeczywistym za pomocą manometrów. W przypadku wykrycia nieprawidłowego ciśnienia (np. poniżej 0,35 MPa) sprawdź i napraw nieszczelności oraz uzupełnij gaz;

Kontrola wzrokowa: Regularnie sprawdzaj obudowy sprzętu, styki i izolatory, aby upewnić się, że nie ma śladów rdzy, luzów lub wyładowań;

Testy funkcjonalne: Symuluj operacje otwierania i zamykania za pośrednictwem lokalnej szafy sterowniczej (LCCC) w celu sprawdzenia niezawodności działania wyłączników i rozłączników.

Istotą konserwacji jest „przede wszystkim zapobieganie”, czyli identyfikacja potencjalnych usterek z wyprzedzeniem w drodze regularnych inspekcji, aby zapobiec eskalacji usterek.

5. Scenariusze zastosowań: Możliwość dostosowania do krytycznych węzłów sieci

GIS nadaje się do scenariuszy o rygorystycznych wymaganiach dotyczących „małych rozmiarów, wysokiej niezawodności i niskich zakłóceń elektromagnetycznych”, takich jak:

Podstacje miejskie: zwarta konstrukcja GIS znacznie zmniejsza powierzchnię podstacji, dostosowując się do ograniczonych zasobów gruntów w głównych obszarach miejskich;

Podstacje węzłowe: Wysokie poziomy napięcia (220 kV) i duża odporność na zwarcia (50 kA) zapewniają przesył energii elektrycznej z regionalnej sieci i izolację uszkodzeń;

Integracja z siecią energii odnawialnej: Niskie promieniowanie elektromagnetyczne i wysoka niezawodność spełniają wymagania „słabej integracji sieci” elektrowni wiatrowych i fotowoltaicznych, zwiększając stabilność sieci.

Rozdzielnice w obudowie metalowej z izolacją gazową SF₆ (GIS) zapewniają miniaturyzację, inteligencję i wysoką niezawodność w systemach elektroenergetycznych wysokiego napięcia dzięki innowacyjnej architekturze „izolacja gazowa + metalowa obudowa + konstrukcja modułowa”. Z technologicznego punktu widzenia właściwości gazu SF₆ w zakresie gaszenia łuku i izolacji wspomagają skuteczne otwieranie i zamykanie wyłączników. Strukturalnie, modułowa konstrukcja zwiększa łatwość konserwacji i skalowalność. W praktycznych zastosowaniach powszechna zdolność adaptacji GIS w sieciach miejskich, podstacjach głównych i innych scenariuszach pokazuje jego podstawową wartość w nowoczesnych systemach elektroenergetycznych. W przyszłości, wraz z rozwojem gazów przyjaznych dla środowiska (np. suchego powietrza, fluorowanego azotu) i postępem w cyfrowych technologiach konserwacji, GIS będzie dalej ewoluować w kierunku „niskoemisyjnego, inteligentnego” rozwoju, w dalszym ciągu chroniąc bezpieczeństwo sieci.
