Barometr SF6 SF6

Przegląd

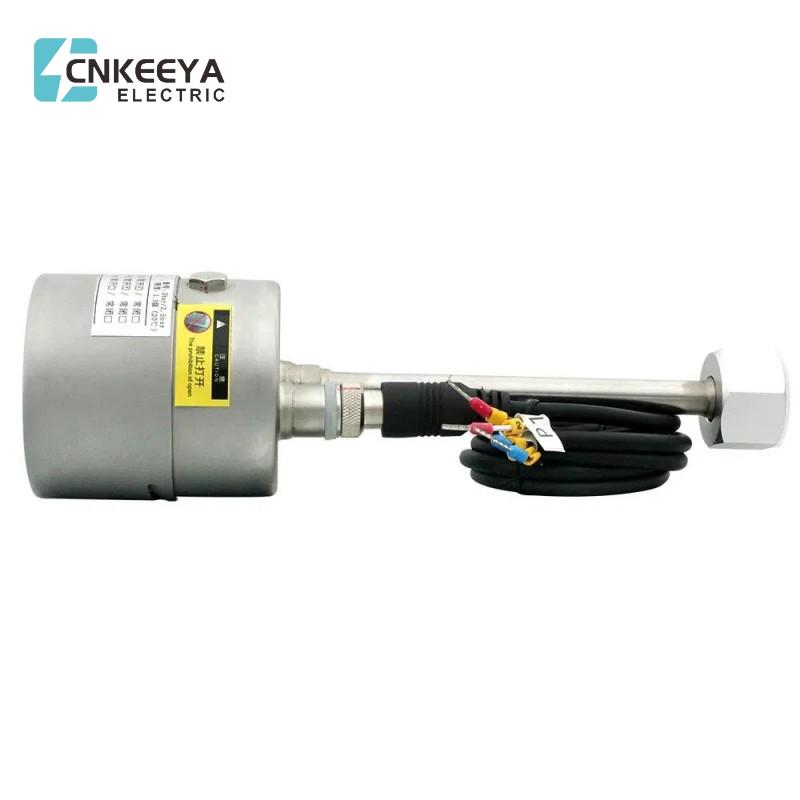

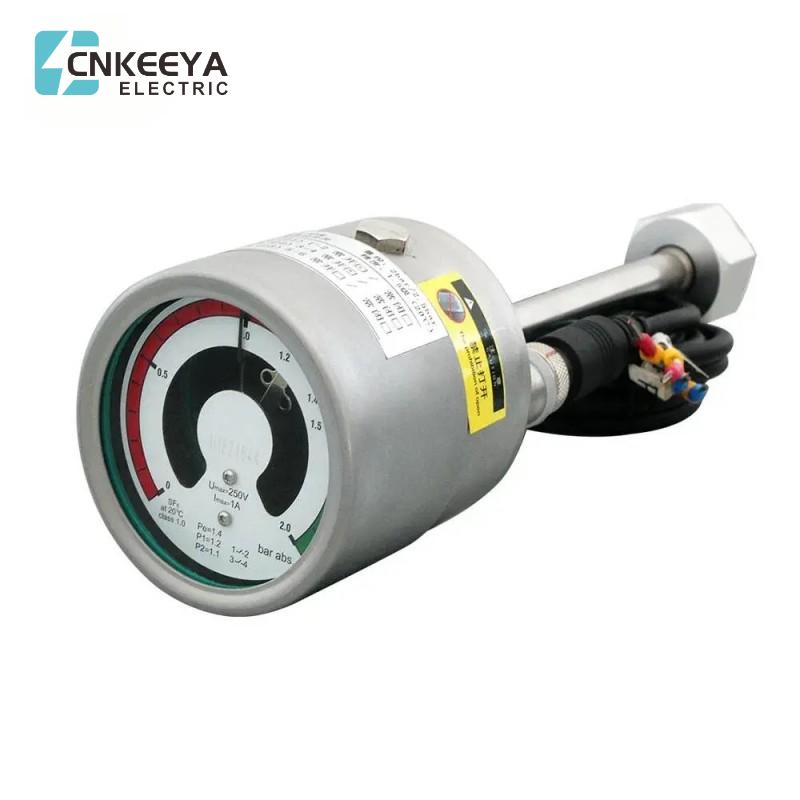

Barometr SF6 SF6

Służy do wykrywania gęstości gazu SF6 w zamkniętym pojemniku, szeroko stosowany w rozdzielnicach średniego napięcia i GIS, może być stosowany w trudnych warunkach zewnętrznych. Mała objętość, specjalny, dostosowany interfejs instalacyjny, wygodny i niezawodny. Interfejs ciśnieniowy można dostosować do wymagań klienta. Można zapewnić wiele styków przełączających zgodnie z wymaganiami użytkownika.

Parametr techniczny

1. Średnica skorupy: φ60 mm

2. Materiał powłoki: stal nierdzewna

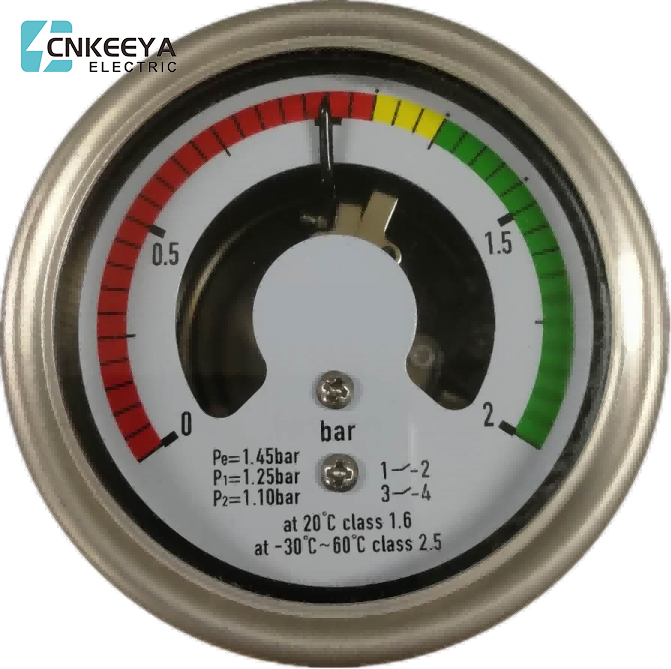

3. Zakres pomiarowy: 0-2 bary (abs.)

4. Dokładność pomiaru: 1,5 stopnia (przy 20°C); 2,5 stopnia (przy -30°C do +60°C) (stan gazowy)

5. Środowisko pracy: temperatura od 30°C do + 60°C, wilgotność względna ≤95% wilgotności względnej

6. Stopień IP: IP65

7. Bezwzględny współczynnik wycieku: ≤1X10-9Pa.m3/(kontrola szczelności helu)

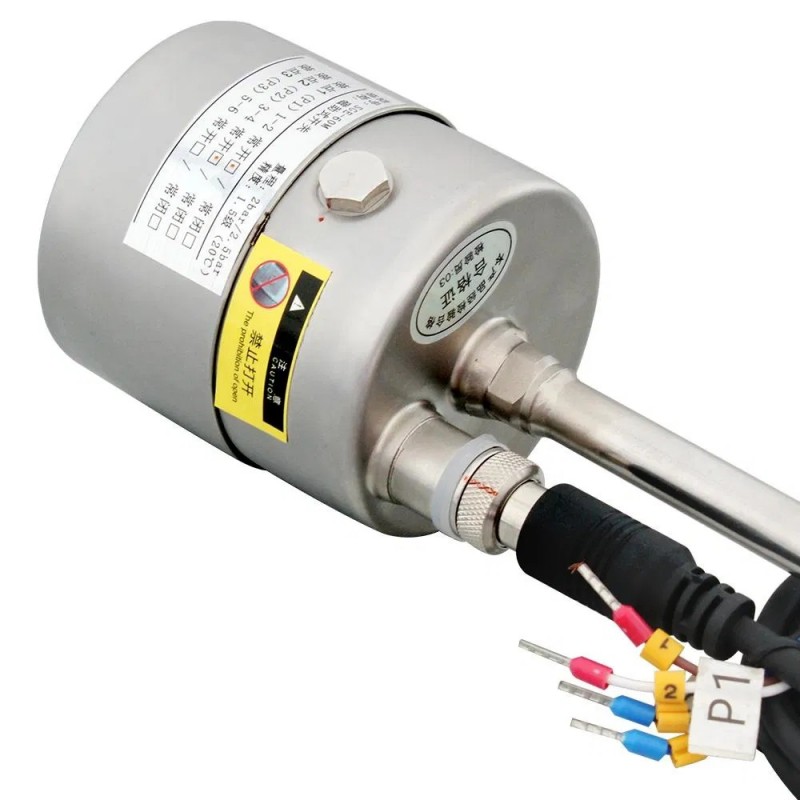

8. Formularz kontaktowy: Przełącznik elektryczny ze wspomaganiem magnetycznym (maksymalnie dwie grupy, normalnie otwarte lub normalnie zamknięte, trzy grupy można dostosować do wymagań klienta)

9. Instalacja: kierunek osiowy

10. Wydajność izolacji: rezystancja izolacji> 100MΩ (500VDC)

izolacja wytrzymuje napięcie: 2000 V, 50/60 HZ 1 min

11. Parametry elektryczne styku: Moc 30VA, Maksymalne napięcie robocze: 380 V, Maksymalny prąd: 1A

12. Waga: 0,3 kg

13. Element wrażliwy na ciśnienie: rurki Bourdona
