Amperomierz analogowy Hn-72 o średnicy 72 mm Tylko woltomierz i amperomierz DC AC w ​​sprzedaży hurtowej

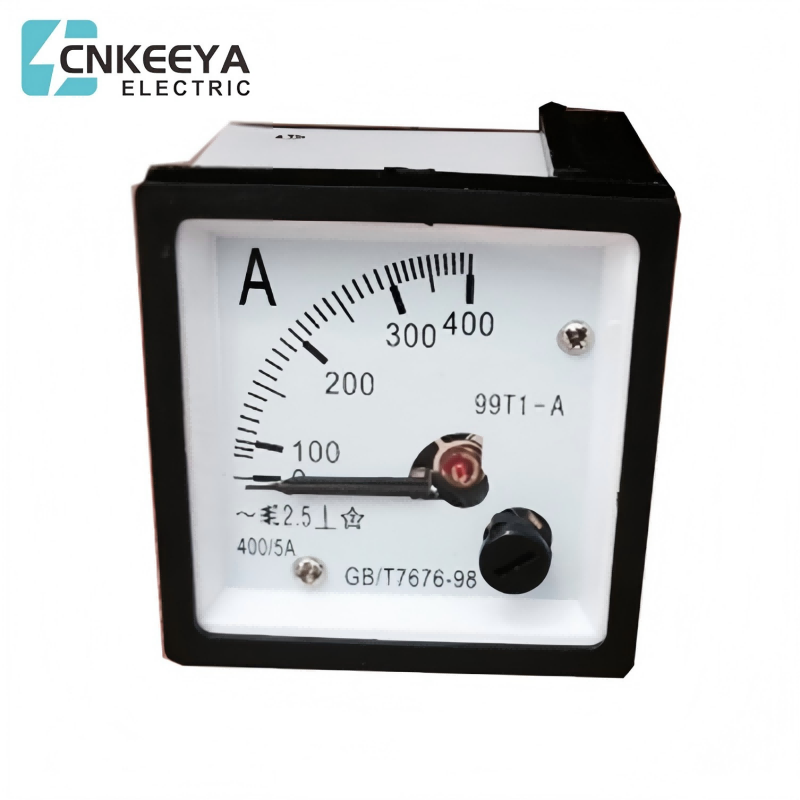

Amperomierz 99T1-A

Amperomierz 99T1 to powszechnie stosowany amperomierz ze wskazówką, odpowiedni do montażu na panelach wyświetlaczy i dużych tablicach rozdzielczych różnych systemów sterowania i dystrybucji, w celu wskazania odpowiednich parametrów elektrycznych, takich jak prąd AC/DC, napięcie, współczynnik mocy, moc, wartość synchroniczna, częstotliwość, napięcie rozwijania i prąd przeciążeniowy.

Amperomierz 99T1 jest powszechnie używany jako amperomierz wskazujący. Wygodne obserwowanie określonej wielkości prądu.

Zakres zastosowania

Szeroko stosowane w następujących gałęziach przemysłu: elektrownie, obiekty dystrybucyjne, sprzęt mechaniczny, statki, lotnictwo, transformatory itp

Międzynarodowy standard

Amperomierz 99T1 zgodny z międzynarodowymi specyfikacjami i wymiarami amperomierza wskazówkowego:

Struktura kompozycji

Składa się ze stałego układu obwodu magnetycznego i ruchomych części. Układ obwodu magnetycznego przyrządu składa się z magnesu stałego 1, dłoni biegunowych 2 zamocowanych na dwóch biegunach magnesu oraz cylindrycznego żelaznego rdzenia 3 umieszczonego pomiędzy dwoma dłońmi biegunowymi. Cylindryczny żelazny rdzeń jest przymocowany do wspornika instrumentu, aby zmniejszyć opór magnetyczny i wygenerować równomierne promieniujące pole magnetyczne w szczelinie powietrznej pomiędzy dłonią biegunową a żelaznym rdzeniem. Kiedy ruchoma cewka 4 w tym polu magnetycznym odchyla się wokół osi obrotu, pola magnetyczne po obu stronach skutecznych są zawsze równe pod względem wielkości i prostopadłe do siebie. Ruchoma cewka jest owinięta wokół aluminiowej ramy. Wał jest podzielony na dwie części, przednią i tylną. Jeden koniec każdej półosi jest zamocowany na aluminiowej ramie ruchomej cewki, a drugi koniec jest podparty w łożysku poprzez końcówkę wału. Na przedniej połowie wału zainstalowana jest również wskazówka, która służy do wskazywania wielkości mierzonej energii elektrycznej w przypadku odchylenia części ruchomej.

Charakterystyka strukturalna

1: (Przyrząd) obwód pomiarowy

Część obwodu wewnętrznego licznika energii elektrycznej i jego akcesoriów, w tym połączonych ze sobą przewodów (jeśli występują). Zasilany prądem lub napięciem, z których jeden lub oba są głównymi czynnikami determinującymi wartość mierzonego wskaźnika. (Jedno z wartości prądu lub napięcia może być mierzone samo w sobie)

2 Obwód prądowy

Obwód pomiarowy, którego prąd jest głównym czynnikiem determinującym wartość mierzonego wskaźnika.

Uwaga: Prąd przepływający przez linię prądową może być bezpośrednio mierzonym prądem lub dostarczany przez zewnętrzny przekładnik prądowy, pobierany przez zewnętrzny bocznik i proporcjonalny do mierzonego prądu.

3 linie napięcia

Obwód pomiarowy, w którym głównym czynnikiem determinującym wartość mierzonego wskaźnika jest przyłożone napięcie.

Uwaga: Napięcie przyłożone do linii napięciowej może być napięciem zmierzonym, napięciem dostarczonym przez zewnętrzny przekładnik napięciowy lub dzielnik napięcia, lub napięciem proporcjonalnym do zmierzonego napięcia pobranego z zewnętrznego rezystora szeregowego (impedancja).

4 Zewnętrzne linie pomiarowe

Zewnętrzna część obwodu przyrządu, z której można uzyskać zmierzoną wartość

5 linii pomocniczych

Niezbędne do pracy przyrządu, obwody pomiarowe poza obwodem.

6 Zasilanie pomocnicze

Obwód pomocniczy do dostarczania energii elektrycznej

7 elementów pomiarowych

Niektóre kombinacje składowych elementów pomiarowych. Mogą one powodować, że część ruchoma pod wpływem działania mierzonego obiektu wywoła ruch związany z mierzonym obiektem.

8 ruchomych części

Ruchome elementy elementu pomiarowego.

9 urządzenie wskaźnikowe

Element przyrządu pomiarowego, który wyświetla zmierzoną wartość.

10 wskaźnik

Komponent wykorzystujący skalę do wskazania położenia ruchomej części.

11: Linijka skali

Do uzyskania mierzonej wartości można wykorzystać szereg znaczników i liczb w połączeniu ze wskaźnikami.

12 linii podziału

Oznaczenia na tarczy dzielą skalę na odpowiednie przedziały umożliwiające określenie położenia wskazówki.

13 Zerowa linia podziału

Znak zerowy na tarczy.

14 dywizji

Odległość między dowolnymi dwiema sąsiednimi liniami podziału.

cyfry 15 stopni

Seria liczb połączona z linią podziału.

16 Mechaniczna pozycja zerowa

Położenie równowagi wskaźnika po wyłączeniu elementu pomiarowego sterowania mechanicznego. Pozycja ta może pokrywać się lub nie pokrywać się z linią podziału zerowego.

W przyrządach z pozycją zerową kompresji mechanicznej pozycja zerowa mechaniczna nie odpowiada linii podziału.

W przyrządach bez znacznych sił reakcji mechanicznej mechaniczne położenie zerowe jest niepewne.

Dokładność

Precyzja instrumentów nazywana jest dokładnością, znaną również jako precyzja. Można powiedzieć, że precyzja i błąd są braćmi bliźniakami, ponieważ istnienie błędu daje początek pojęciu precyzji. Krótko mówiąc, dokładność przyrządu odnosi się do stopnia, w jakim zmierzona wartość przyrządu jest zbliżona do wartości prawdziwej, zwykle wyrażanej jako względny błąd procentowy (znany również jako względny błąd konwersji).

Zmiana

Odchylenie odnosi się do maksymalnej różnicy pomiędzy wskazanymi wartościami przyrządu, gdy mierzona zmienna (którą można rozumieć jako sygnał wejściowy) osiąga wielokrotnie tę samą wartość z różnych kierunków. Innymi słowy, zmiana mierzonego parametru od małego do dużego (charakterystyka dodatnia) i od dużego do małego (charakterystyka odwrotna) to stopień, w jakim mierzony parametr nie zgadza się w stałych warunkach zewnętrznych. Różnica między nimi nazywa się zmiennością instrumentu

Wrażliwość

Czułość odnosi się do wrażliwości przyrządu na zmiany mierzonego parametru, czyli innymi słowy, zdolności reagowania na zmiany mierzonej wielkości. Jest to stosunek przyrostu zmiany sygnału wyjściowego do przyrostu zmiany sygnału wejściowego w stanie ustalonym. Czułość jest czasami nazywana także „współczynnikiem wzmocnienia” i oznacza nachylenie każdego punktu na linii stycznej charakterystyki statycznej instrumentu. Zwiększenie współczynnika wzmocnienia może poprawić czułość instrumentu. Samo zwiększenie czułości nie zmienia podstawowych parametrów instrumentu, to znaczy nie poprawia się jego dokładność. Wręcz przeciwnie, czasami mogą wystąpić zjawiska oscylacji, powodujące niestabilność sygnału wyjściowego. Czułość instrumentu powinna być utrzymywana na odpowiednim poziomie.
