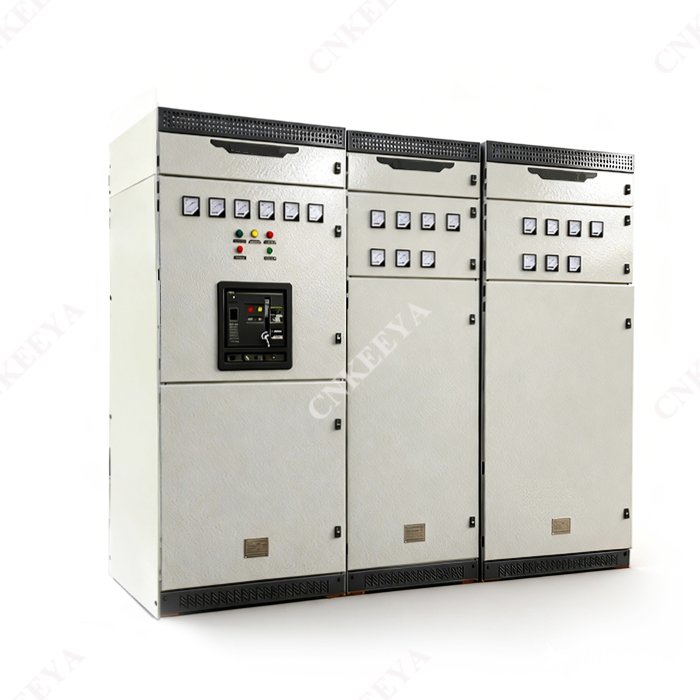

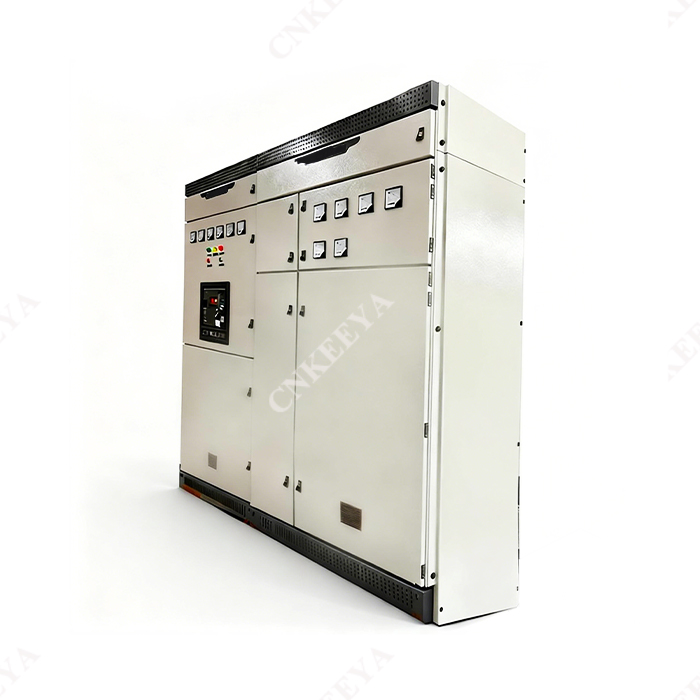

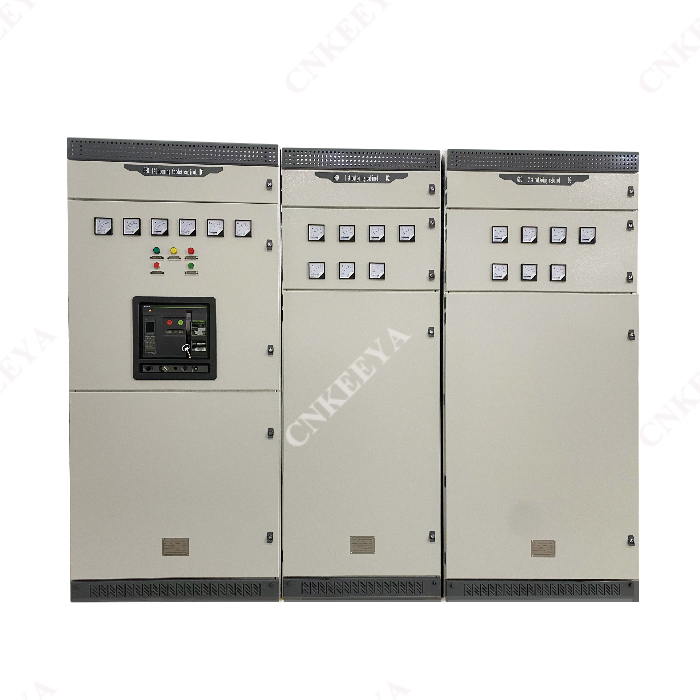

Szafka rozdzielcza zasilania niskiego napięcia GGD

Zaprojektowana z myślą o precyzji i niezawodności szafa rozdzielcza niskiego napięcia GGD służy jako kamień węgielny w systemach dystrybucji energii, pokazując zaangażowanie CNKEEYA w spełnianie i przekraczanie standardów branżowych. Jako zaufany partner w tej dziedzinie, szafy rozdzielcze niskiego napięcia prądu przemiennego firmy CNKEEYA zapewniają niezawodne i wydajne rozwiązanie do różnorodnych zastosowań, przyczyniając się do niezawodności infrastruktury elektrycznej.

Szafa rozdzielcza niskiego napięcia GGD AC jest odpowiednia dla elektrowni, podstacji, przedsiębiorstw wydobywczych i innych użytkowników energii o napięciu AC 50H, znamionowym napięciu roboczym 380 V i znamionowym prądzie roboczym 3150 A w systemie dystrybucyjnym. Służy do konwersji, dystrybucji i sterowania urządzeniami zasilającymi, oświetleniowymi i dystrybucyjnymi.

Szafa rozdzielcza zasilania niskiego napięcia GGD AC została zaprojektowana zgodnie z wymaganiami organów naczelnych Ministerstwa Energii, odbiorców energii oraz działów projektowych. Opiera się na bezpieczeństwie, ekonomii, racjonalności i niezawodności Nowa szafa rozdzielcza niskiego napięcia zaprojektowana w oparciu o zasadę. Produkt charakteryzuje się wysoką zdolnością wyłączania, dobrą stabilnością dynamiczną i termiczną, elastycznymi rozwiązaniami elektrycznymi, wygodną kombinacją, różnymi seriami, dużą praktycznością, nowatorską strukturą i wysokim poziomem ochrony. Może być stosowany jako unowocześniony produkt do rozdzielnic niskiego napięcia.

Szafa rozdzielcza zasilania niskiego napięcia GGD AC jest zgodna z normami takimi jak IEC439 „Rozdzielnica i sprzęt sterujący niskiego napięcia” oraz GB7251 „Rozdzielnica niskiego napięcia”.

Stan serwisowy

● Temperatura otoczenia nie powinna być wyższa niż +40℃, nie niższa niż -5℃, a średnia temperatura w ciągu doby nie powinna być wyższa niż +35℃;

● W przypadku instalacji i użytkowania w pomieszczeniach wysokość miejsca użytkowania nie powinna przekraczać 2000 m;

● Wilgotność względna otaczającego powietrza nie przekracza 50%, gdy maksymalna temperatura wynosi +40℃, a przy niższej temperaturze należy dopuścić wyższą temperaturę względną (np. 90% przy +20℃), biorąc pod uwagę możliwość, że zmiany temperatury czasami spowodują efekt kondensacji;

● Po zainstalowaniu urządzenia nachylenie do płaszczyzny pionowej nie powinno przekraczać 5°;

● Sprzęt powinien być zainstalowany w miejscu, w którym nie występują silne wibracje, uderzenia i korozja;

● Jeżeli użytkownik ma specjalne wymagania, można je rozwiązać w drodze konsultacji z producentem.

Wydajność elektryczna

Podstawowe parametry elektryczne

GGD Szafka rozdzielcza zasilania niskiego napięcia AC

Rozwiązanie obwodu głównego

Obwód główny szafy GGD posiada 129 rozwiązań zaprojektowanych łącznie z 298 specyfikacjami (z wyłączeniem rozwiązań i specyfikacji wynikających ze zmian funkcji obwodu pomocniczego i zmian napięcia sterującego).

W tym przypadku dostępne są rozwiązania typu GGD1 49 o 123 specyfikacjach

Dostępne są rozwiązania GGD2 typu 53 w 107 specyfikacjach

Dostępne są rozwiązania GGD3 typu 27 w 68 specyfikacjach

Rozwiązanie obwodu głównego wybierane jest na podstawie opinii większości działów projektowych i użytkowników, a następnie dodawane jest rozwiązanie wymagane przez elektrownię. Prąd znamionowy wynosi do 3150 A, odpowiedni do wyboru transformatorów rozdzielczych o mocy 2000 kVA i mniejszej. Ponadto szafy kompensacyjne kondensatorów GGJ1 i GGJ2 zostały zaprojektowane tak, aby spełniać potrzeby kompensacji mocy biernej, oferując 4 rozwiązania obwodów głównych i łącznie 12 specyfikacji.

Rozwiązanie obwodu pomocniczego

Projekt obwodu pomocniczego może składać się z dwóch części: planu zasilania i elektrowni. W szafie GGD jest wystarczająco dużo miejsca, aby zainstalować komponenty wtórne. Jednocześnie opracowano specjalny przekładnik prądowy LMZ3D, aby sprostać potrzebom elektrowni i specjalnych użytkowników, gdy konieczne jest dołączone zabezpieczenie przekaźnikowe.

Główny autobus

Biorąc pod uwagę stosunek ceny do jakości i możliwość zastąpienia miedzi aluminium, można zastosować szynę aluminiową pojedynczą, gdy prąd znamionowy wynosi 1500A i mniej, a szynę podwójną miedzianą, gdy prąd znamionowy jest większy niż 1500A. Producent wyprodukuje prototypy i „przejdzie” badanie typu zgodnie z niniejszym rozporządzeniem. Oczywiście producent może również wymienić szynę aluminiową na szynę miedzianą o takiej samej obciążalności prądowej, jakiej wymaga użytkownik. Wszystkie zachodzące na siebie powierzchnie autobusu są poddawane procesowi cynowania.

Dobór elementów elektrycznych

(1) W szafie GGD zastosowano głównie bardziej zaawansowane komponenty elektryczne, które mogą być produkowane masowo w Chinach. Jednocześnie zachowuje również pewne cechy starych produktów, takich jak DZ10D, DZ20 itp., przy założeniu pełnego rozważenia wykonalności zgodnie z ekonomicznymi i rozsądnymi zasadami. Przestarzałe produkty nie są już używane.

(2) Przełącznik nożowy obrotowy HD13BX i HS13BX to specjalny element zaprojektowany na potrzeby unikalnej konstrukcji szafy GGD. Zmienia tryb pracy mechanizmu i zachowuje zalety starego produktu. Jest to praktyczny nowy typ komponentów elektrycznych.

(3) Dział projektowy wybiera nowe komponenty elektryczne o lepszej wydajności i bardziej zaawansowanej technologii, zgodnie z potrzebami użytkowników, ponieważ szafa GGD ma dobrą elastyczność instalacji, generalnie nie będzie powodować trudności w produkcji i instalacji ze względu na zaktualizowane komponenty elektryczne.

(4) W celu dalszej poprawy stabilności dynamicznej obwodu głównego zaprojektowano kombinowany zacisk szynowy typu ZMJ i wspornik izolacyjny do szafy GGD. Zacisk szynowy wykonany jest z wytrzymałego, odpornego na nazwy stopu PPO, charakteryzującego się wysoką wytrzymałością izolacji, dobrymi właściwościami samogasnącymi i unikalną strukturą. Można go łatwo połączyć w pojedynczy zacisk magistrali lub podwójny zacisk magistrali poprzez regulację bloku konstrukcyjnego. Podpora izolacyjna jest konstrukcją formowaną typu tulejowego o niskim koszcie i dużej wytrzymałości, która rozwiązuje wadę niewystarczającej drogi upływu starych produktów.

Kształt i wymiary montażowe

Kompletny zestaw produktów

Nasza firma przy dostawie udostępnia następujące dokumenty i załączniki:

● Lista pakowania

● Certyfikacja produktu

● Instrukcja obsługi

● Raport z testu fabrycznego

● Powiązane rysunki elektryczne

● Klucze do drzwi szafy, uchwyty i części zamienne określone w umowie.
