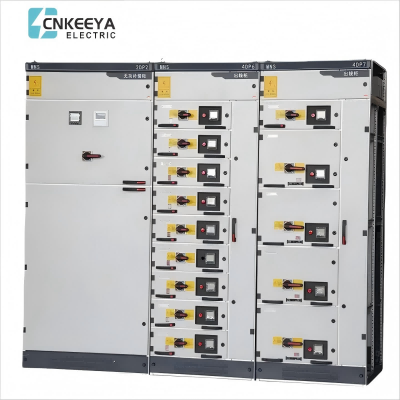

Rozdzielnica wysuwna niskiego napięcia MNS

Rozdzielnica wysuwna niskiego napięcia MNS

Znana ze swojej solidnej konstrukcji i trwałej wydajności, wysokiej jakości rozdzielnica wysuwna niskiego napięcia MNS CNKEEYA zapewnia trwałość i niezawodność instalacji niskiego napięcia. Nacisk CNKEEYA na personalizację podkreśla ich misję polegającą na dostarczaniu dostosowanych, trwałych rozwiązań, które spełniają zmieniające się potrzeby przemysłu elektrycznego.

Główne zastosowanie

Ta seria rozdzielnic wysuwnych niskiego napięcia to rozdzielnice typu kombinowanego montowane fabrycznie przy użyciu standardowych modułów (FBA).

Ta seria rozdzielnic wysuwnych niskiego napięcia nadaje się do elektrowni, podstacji, przemysłu petrochemicznego, hutniczego walcowania stali, energetyki transportowej, przemysłu lekkiego i przedsiębiorstw tekstylnych, wspólnot mieszkaniowych, wieżowców i innych miejsc. Służy do konwersji, dystrybucji i sterowania urządzeniami do dystrybucji energii w systemach elektroenergetycznych o napięciu przemiennym 50–60 Hz i znamionowym napięciu roboczym AC 660 V i niższym.

To urządzenie jest zgodne z krajowymi normami zawodowymi GB7251.1 „Kompletna rozdzielnica niskiego napięcia” i JB/T9961 „Kompletna rozdzielnica wysuwna niskiego napięcia”, a także międzynarodowymi standardami zawodowymi IEC439-1.

Rozdzielnica wysuwna niskiego napięcia MNS

Ta seria rozdzielnic wysuwnych niskiego napięcia jest rodzajem połączonej szafy, która jest montowana fabrycznie (FBA) ze standardowymi modułami.

Ta seria rozdzielnic wysuwnych niskiego napięcia ma zastosowanie w elektrowniach, podstacjach, przemyśle petrochemicznym, hutniczym i walcowniczym, transporcie, energetyce, przemyśle lekkim i tekstylnym, kwartałach mieszkalnych, wieżowcach i innych miejscach, jako urządzenia do dystrybucji energii systemu zasilania AC 50 ~ 60 Hz o znamionowym napięciu roboczym 660 V i niższym do konwersji, dystrybucji i kontroli mocy.

Instalacja jest zgodna z normą GB 7251.1 Niskonapięciowe zespoły rozdzielnic i sterownic – Część 1: Zespoły poddane badaniu typu i częściowo poddane badaniu typu oraz JB/T 9961 Niskonapięciowe zespoły rozdzielnic i sterownic w wersji wysuwnej oraz międzynarodowe standardy zawodowe IEC439-1.

Normalny stan serwisowy

● Temperatura otoczenia nie powinna być wyższa niż +40℃ i niższa niż -5℃, a średnia temperatura nie może być wyższa niż +35℃ w ciągu 24 godzin. Warunki atmosferyczne: Powietrze jest czyste, a wilgotność względna nie przekracza 50% przy maksymalnej temperaturze +40℃. Wyższa wilgotność względna jest dozwolona w niższych temperaturach, np. 90% przy +20℃, ale należy wziąć pod uwagę zmiany temperatury, ponieważ czasami może wystąpić kondensacja.

● Wysokość: nie przekraczająca 2000 m.

● Urządzenie nadaje się do procesów transportu i przechowywania w temperaturach od -25℃ do +55℃ i do +70℃ przez krótki okres czasu (nie dłuższy niż 24h). Urządzenie nie powinno ulec nieodwracalnym uszkodzeniom w tak ograniczonych temperaturach i powinno móc normalnie pracować w normalnych warunkach.

● Jeżeli powyższe warunki świadczenia usług nie będą mogły zostać spełnione, zostanie to rozstrzygnięte w drodze negocjacji pomiędzy użytkownikiem a producentem. W przypadku eksploatacji urządzenia na morskich platformach wiertniczych i w elektrowni jądrowej należy podpisać odrębną umowę techniczną.

Podstawowy parametr techniczny

Rozdzielnica wysuwna niskiego napięcia MNS

Poziom ochrony

Zgodnie z normami IEC 529 i D IN 40050

IP30: stała protacja dla rozmiaru większego niż φ 2,5 MM

IP40: stała protacja dla rozmiaru większego niż 1,0 MM φ

IP54: ochrona przed kurzem i dowolnym kierunkiem odprysków

(Przy zamawianiu stopnia ochrony IP54 należy skonsultować się z producentem)

Typ szafki rozdzielczej

1. Szafka rozdzielcza zasilania (PC): może wykorzystywać wyłącznik automatyczny serii EMAX, MT, 3WN, AH, ME.

2. Szafka centrum sterowania silnikami (MCC): składa się z szuflad o różnych rozmiarach. W głównym wyłączniku każdego obwodu zastosowano wysokiej jakości wyłącznik automatyczny w obudowie z tworzywa sztucznego lub obrotowy wyłącznik obciążenia z bezpiecznikiem. Szafka z automatyczną kompensacją współczynnika mocy (z ręcznym, automatycznym i zdalnym urządzeniem do kompensacji współczynnika mocy)

Schemat ideowy korpusu szafy

Szafka centrum dystrybucji zasilania (PC).

Rozdzielnica wysuwna niskiego napięcia MNS

B Szafa centrum sterowania silnikiem (MCC).

Schemat trybu kombinowanego

Schemat instalacji
