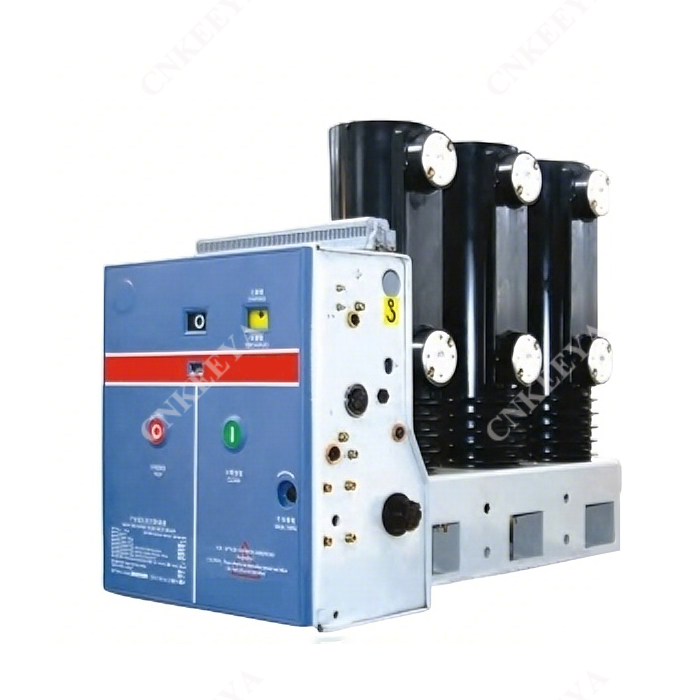

VS1/R-12 Wewnętrzny wyłącznik próżniowy z bocznym mechanizmem sterującym

CNKEEYA, VS1/R-12 Wewnętrzny wyłącznik próżniowy z bocznym mechanizmem operacyjnym, renomowany producent z siedzibą w Chinach, specjalizuje się w produkcji wysokiej jakości wewnętrznych wyłączników próżniowych. Dążąc do doskonałości, CNKEEYA zyskała pozycję zaufanego dostawcy w branży sprzętu elektrycznego. Nasze produkty są znane ze swojej wyjątkowej jakości i niezawodności.

Wyślij zapytanie

Opis produktu

Opis ogólny

Wewnętrzny wyłącznik próżniowy VS1/R-12 z bocznym mechanizmem operacyjnym z bocznym mechanizmem operacyjnym wykorzystującym sprężynę do magazynowania energii. Mechanizm napędowy można obsługiwać na dwa sposoby: ręcznie i elektromotorycznie. Charakterystyka jest zgodna z GB 1984-2003 Wyłącznik wysokiego napięcia AC, JB 3855-1996 3,6-4,5 KV Wewnętrzny wyłącznik wysokiego napięcia AC i norma IEC 62271-100:2001 Wyłącznik wysokiego napięcia AC.

Stosowanie warunków otoczenia

Temperatura otoczenia: -15 ℃ ~ + 40 ℃.

2. Wilgotność otoczenia: średnia wilgotność w ciągu dnia nie powinna przekraczać 95%, średnia wilgotność w miesiącu nie powinna przekraczać 90%.

3. Prężność pary nasyconej: średnie ciśnienie dzienne nie powinno przekraczać 2,2 kPa; średnie ciśnienie miesięczne nie powinno przekraczać 1,8 kPa.

4.Wysokość nad poziomem morza: 1000 m.

5. Intensywność trzęsienia ziemi: nie przekracza 8 stopni.

6. Należy go instalować w miejscach wolnych od ognia, eksplozji, poważnych zanieczyszczeń, erozji chemicznej i gwałtownych wibracji.

Główna specyfikacja techniczna

S.N	Nazwa	Jednostka	Dane
1	Napięcie znamionowe	kV	12
2	Znamionowe napięcie wytrzymywane przy częstotliwości sieciowej	kV	42
3	Znamionowe napięcie wytrzymywane udaru piorunowego	kV	75
4	Częstotliwość znamionowa	Hz	50
5	Prąd znamionowy	A	630	1250	1600
6	Znamionowy prąd wyłączalny zwarciowy	kV	20	20
			25	25	25
			31.5	31.5	31.5
				40	40
7	Znamionowy prąd szczytowy wytrzymywany	kV	50	50
			63	63	63
			80	80	80
				100	100
8	Rezystancja obwodu przewodzącego każdej fazy	μΩ	≤40	≤35
9	Luz pomiędzy otwartymi stykami	mm	11±1
10	Nad podróżami	mm	3±0,5
11	Czas odbijania styku podczas operacji zamykania	SM	≤2
12	Z jednoczesności pracy CO trzech biegunów		≤2
13	Czas otwarcia		≤50
14	Czas zamknięcia		≤100
15	Średnia prędkość otwierania	SM	0,9 ~ 1,3
16	Średnia prędkość zamykania	SM	0,4 ~ 0,8
17	Składnik prądu stałego		50% (maks.)
18	Wytrzymałość mechaniczna	Cykl	10000

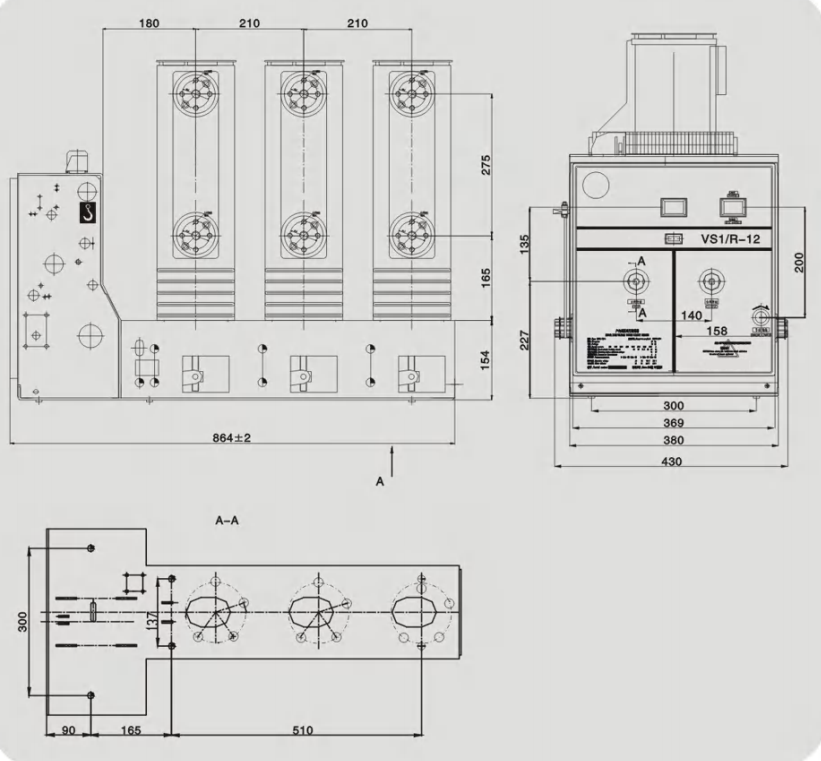

Ogólny rysunek konturowy

Do zamówienia potrzebne są następujące informacje

VCB Pełny typ, główna specyfikacja techniczna, odległość między fazą a ilością.

Rodzaj i specyfikacja napięcia roboczego.

Nazwa i ilość części zamiennych.

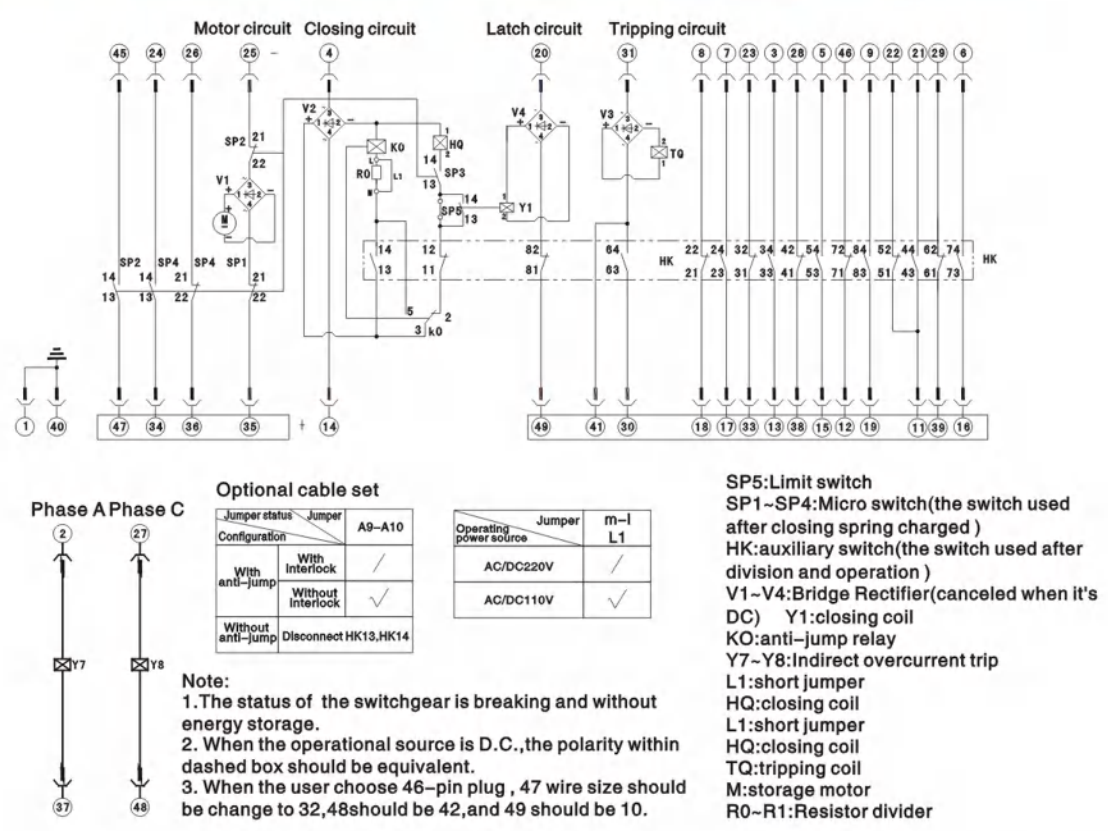

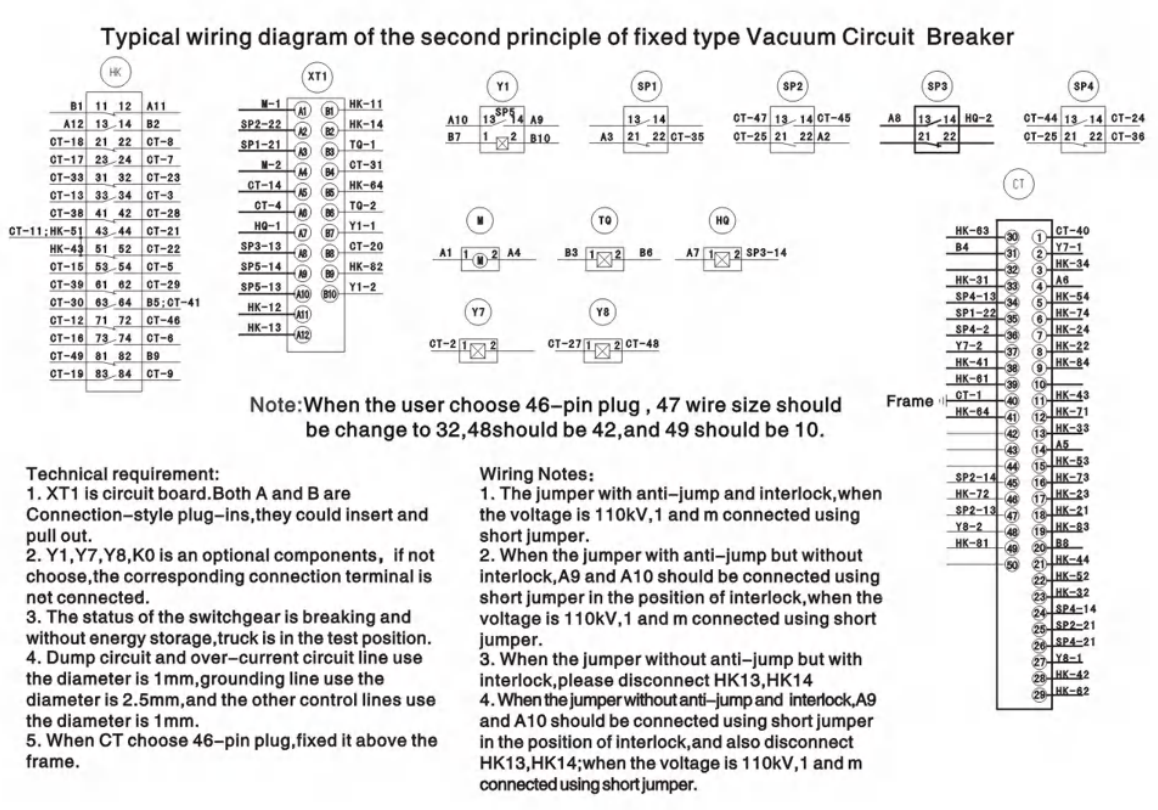

Ogólny rysunek poglądowy Typowy schemat połączeń drugiej zasady
