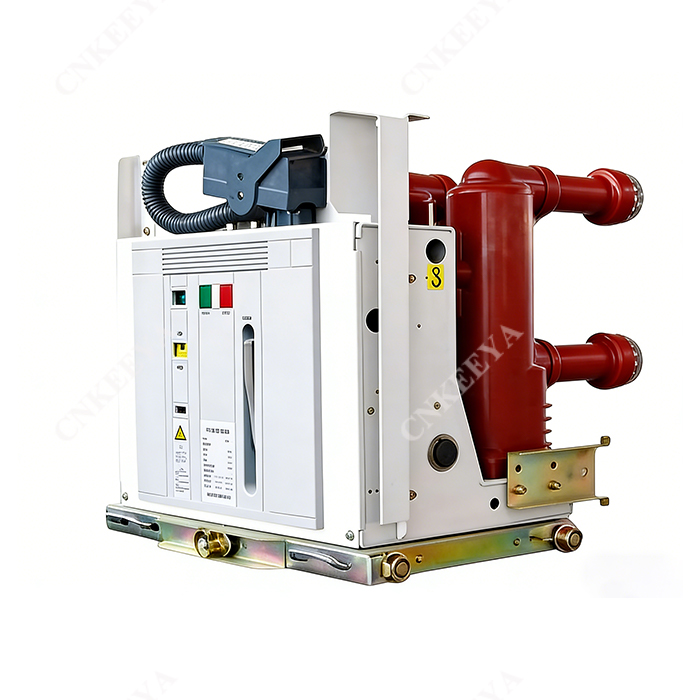

VIB-12 Wewnętrzny wyłącznik próżniowy z bocznym mechanizmem sterującym

Opis ogólny

Główne zastosowanie, zastosowanie warunków otoczenia

Wewnętrzny wyłącznik próżniowy VIB-12 z bocznym mechanizmem operacyjnym (zwany dalej wyłącznikiem próżniowym) jest stosowany do elementów wyposażenia wnętrzowego o napięciu znamionowym 12 kV i częstotliwości AC 50 Hz. Produkty spełniają normę GB 1984-2003 Wyłącznik próżniowy HV AC, JB3855-19963.6 ~ 40,5 kV Wewnętrzny wyłącznik próżniowy wysokiego napięcia AC, DLT 403-2000 Zamówienie Stan techniczny wyłącznika próżniowego 12KV~40,5kV i wyłącznika próżniowego HV AC IEC62271-100:2001 itp. Wyłącznik stosowany jako jednostka zabezpieczająca i sterująca projektowaniem zasilania w sieciach elektrycznych oraz przedsiębiorstwach przemysłowych i górniczych, może być stosowany w sytuacji przełączania różnych typów obciążeń oraz częstej pracy i powtarzającego się przerywanego prądu zwarciowego.

Ten typ VCB wykorzystuje mechanizm operacyjny nowego typu VCB. Osadzić komorę próżniową i komponenty obwodu głównego jako integrację, przyjmując osadzony słup międzynarodowej marki jako część pierwotną, aby chronić przerywacz próżniowy przed awarią, kurzem i wilgocią. Ma dobrą zdolność adaptacji do środowiska, dzięki czemu znacznie zmniejsza koszty eksploatacji i konserwacji oraz zapewnia brak konserwacji części pierwotnej i niewielką konserwację mechanizmu operacyjnego. Zintegrowana konstrukcja mechanizmu operacyjnego i korpusu VCB przeszła pomyślnie test typu. Posiada wytrzymałość elektryczną na poziomie E2 i wytrzymałość mechaniczną na poziomie M2, używana jako jednostka stała, a także z jednostką wysuwaną poprzez dopasowanie wyspecjalizowanych mechanizm wciskany. Do wyłącznika stacjonarnego VCB można dodać odpowiednią blokadę pasującą do rozdzielnicy stacjonarnej typu XGN2, GG1A i GGX.

Stosowanie warunków otoczenia

1. Temperatura otoczenia: maks. temperatura: +40℃, a średnia temperatura w ciągu 24h nie powinna przekraczać 35℃ Min. Temperatura: -20℃

2. Wilgotność względna: średnia dzienna wilgotność względna; ≤95%

Średnia wilgotność względna miesięcznie: ≤90%

Średnie ciśnienie pary dziennie: ≤2,2 kPa

Średnie ciśnienie pary miesięcznie: ≤1,8 kPa

3. Wysokość nad poziomem morza: ≤2000m

4. Intensywność trzęsienia ziemi: nie przekracza 8 stopni

5. Powinien być zainstalowany w miejscu wolnym od kurzu, ognia, erozji chemicznej, eksplozji, oparów i mgły solnej.

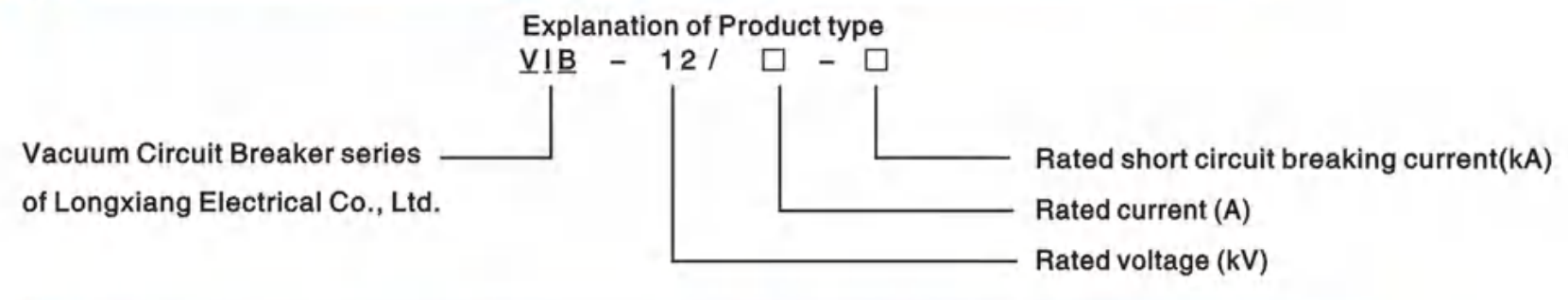

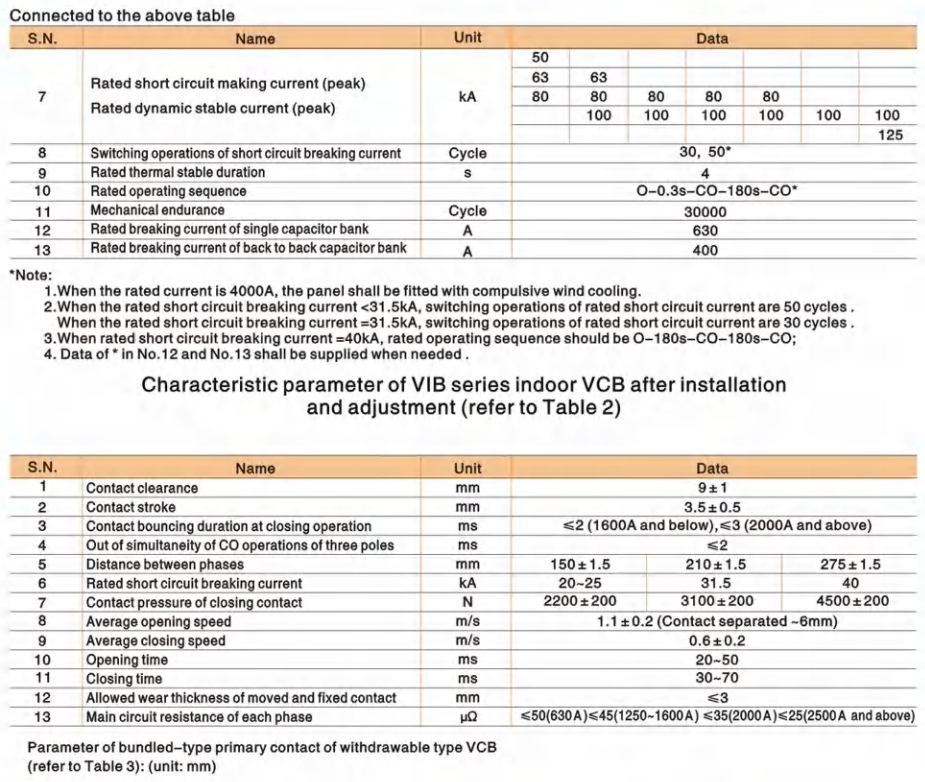

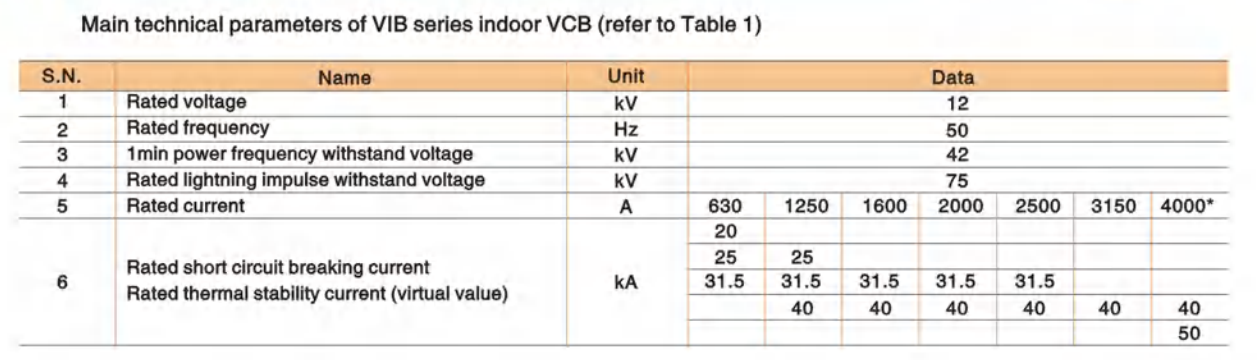

Parametr techniczny

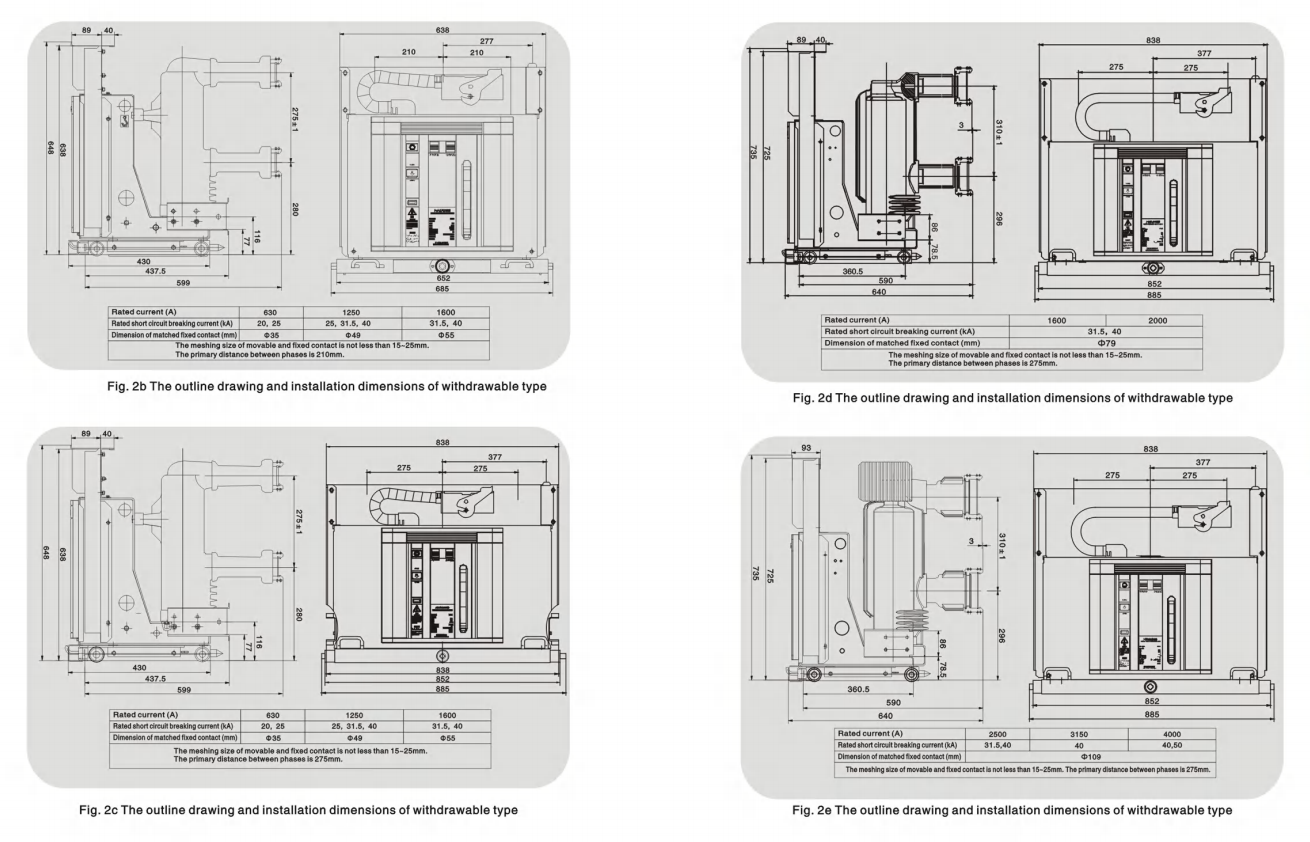

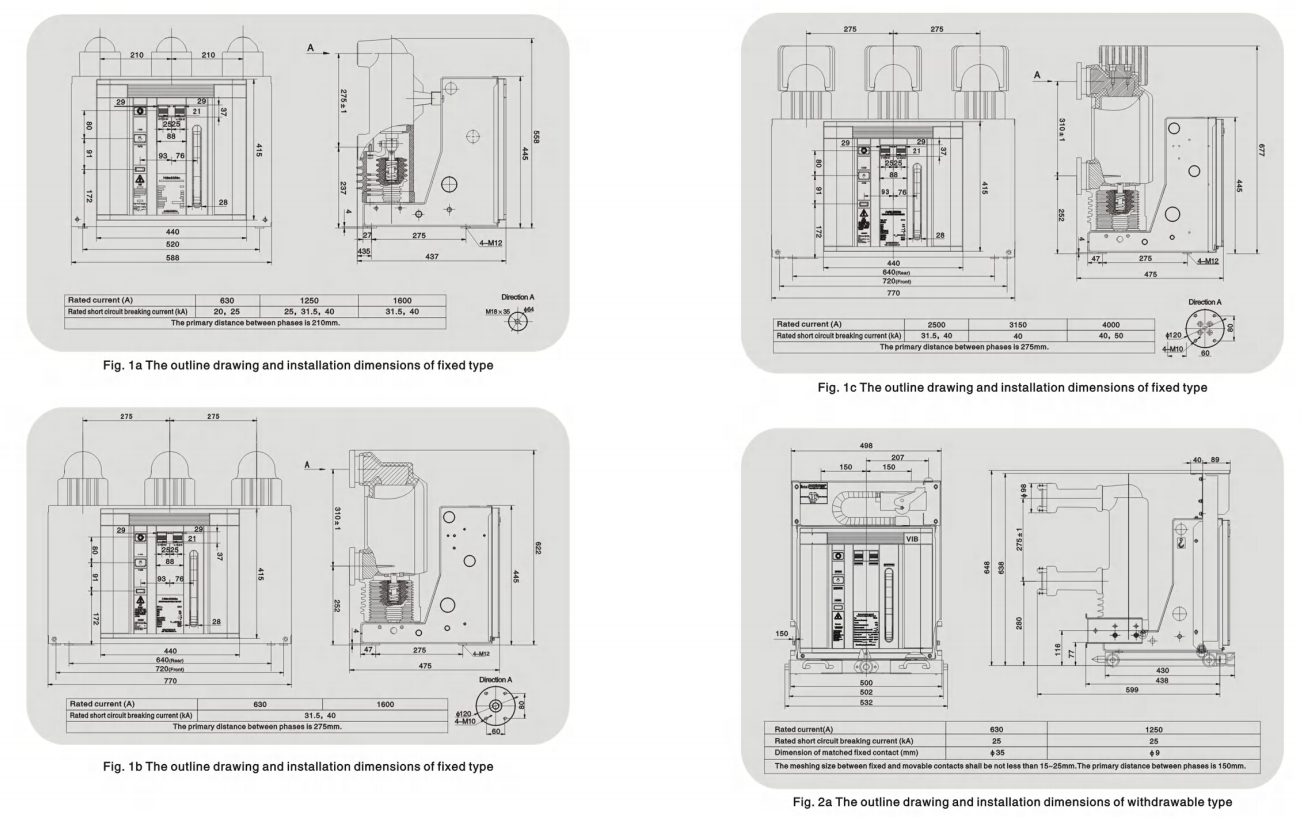

Rysunek poglądowy i wymiary montażowe

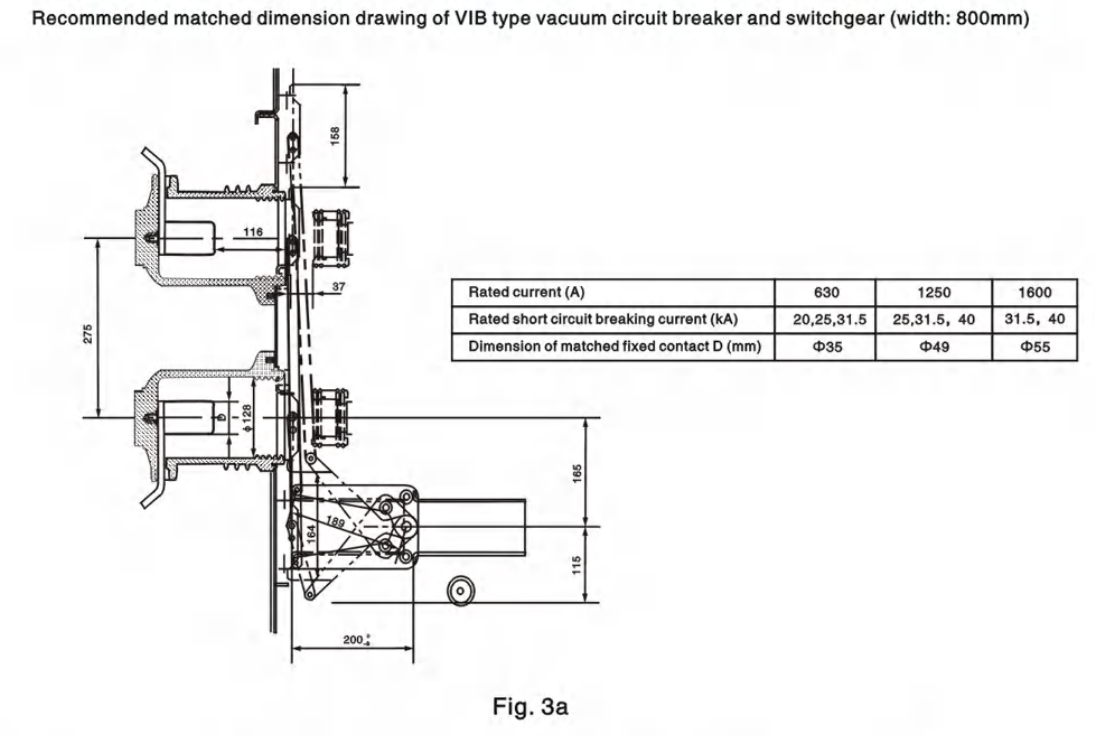

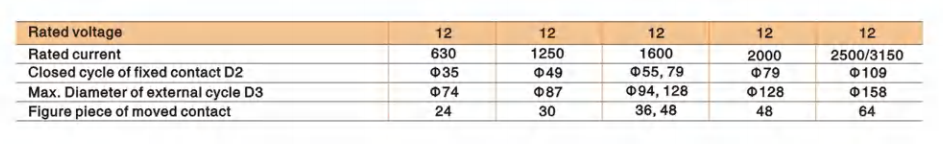

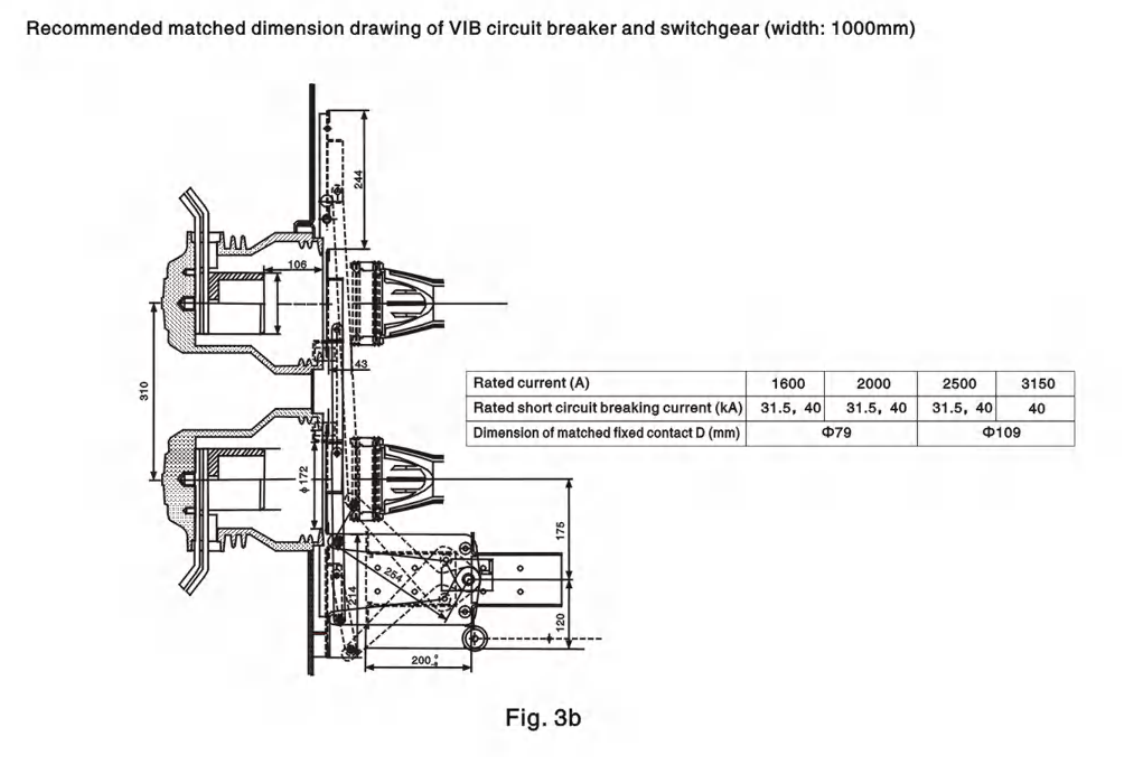

Zalecany dopasowany wymiar VCB i rozdzielnicy
