Jako czołowi dostawcy, Keeya jest dumna, że oferuje wyjątkowe rozwiązania w zakresie dystrybucji energii w postaci szaf rozdzielczych i sterowniczych niskiego napięcia XL-21. Znana ze swojego zaangażowania w wysoką jakość, firma Keeya zapewnia, że każda szafa spełnia rygorystyczne normy, zapewniając niezawodną i wydajną kontrolę nad systemami niskiego napięcia. Koncentrując się na inżynierii precyzyjnej, produkty Keeya stanowią świadectwo ich zaangażowania w doskonałość w dziedzinie dystrybucji energii elektrycznej, co czyni je zaufanym wyborem dla osób poszukujących najwyższej klasy rozwiązań spełniających potrzeby ich szaf sterowniczych.
Firma Keeya, uznawana za najwyższej klasy dostawców, specjalizuje się w dostarczaniu wysokiej jakości szaf rozdzielczych i sterowniczych niskiego napięcia XL-21, zapewniających niezrównaną precyzję i niezawodność w systemach dystrybucji energii.

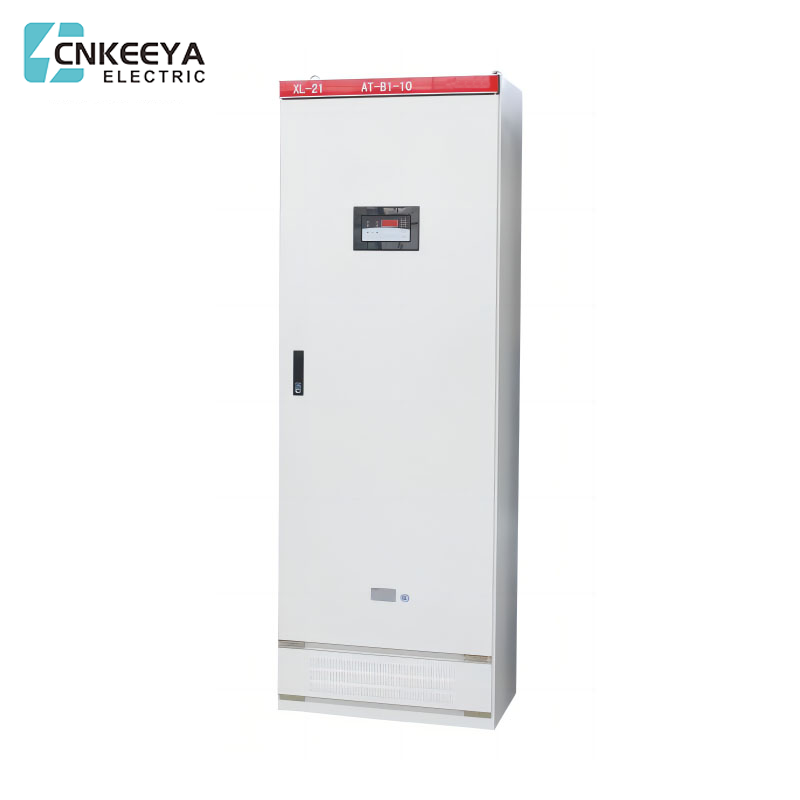

Nowy zasilacz XL-21 znajduje szerokie zastosowanie w elektrowniach oraz przedsiębiorstwach przemysłowych i górniczych. Służy do dystrybucji zasilania lub oświetlenia w trójfazowym prądzie przemiennym o napięciu poniżej 500 V z trójfazowym trójprzewodowym, trójfazowym czteroprzewodowym, trójfazowym pięcioprzewodowym itp. w systemach dystrybucji energii, takich jak instalacja wewnętrzna przy ścianie, obsługa przed ekranem i konserwacja przed ekranem; korpus skrzyni jest całkowicie zamkniętą konstrukcją, zmontowaną z materiałów w kształcie litery C lub 8MF. W skrzynce zastosowano nowy typ obrotowego odłącznika obciążenia, który może pracować pod obciążeniem. Drzwi wejściowe są wyposażone w przyrządy wskazujące napięcie i prąd, a także lampki sygnalizacyjne, przyciski, przełączniki i inne elementy główne. W skrzynce rozdzielczej zastosowano samodzielnie zaprojektowane nowe komponenty, zwartą konstrukcję, piękny wygląd, wygodną konserwację i różnorodne rozwiązania w zakresie okablowania do wyboru przez użytkowników. Jest to idealny produkt do zastąpienia starego zasilacza XL-21.
● Temperatura otoczenia: -5℃~+40℃, a średnia temperatura w ciągu 24 godzin nie przekracza +35℃.
● Wysokość: nie więcej niż 2000 m.
● Wilgotność względna: nie więcej niż 50% przy temperaturze otoczenia +40 ℃; wyższa wilgotność względna może być możliwa w niższych temperaturach (na przykład: 90% przy +20 ℃), biorąc pod uwagę dopuszczalne zmiany temperatury. Wytwarza umiarkowaną kondensację.
● Po zainstalowaniu urządzenia nachylenie od płaszczyzny pionowej nie powinno przekraczać 5°.
● Sprzęt powinien być zainstalowany w miejscu, w którym nie występują silne wibracje, uderzenia i korozja.
Uwaga: Jeśli przekroczysz powyższe warunki, możesz skonsultować się z naszą firmą.
|
Seria nr |
Nazwa |
Jednostka |
Wartość |
|
1 |
Napięcie znamionowe obwodu głównego |
V |
AC:380 |
|
2 |
Napięcie znamionowe obwodu pomocniczego |
V |
AC:220,380 |
|
3 |
Częstotliwość znamionowa |
HZ |
50 |
|
4 |
Znamionowe napięcie izolacji |
V |
660 |
|
5 |
Prąd znamionowy |
A |
≤ 800A |
XL-21 Nowa seria zasilaczy
Po otrzymaniu produktu należy najpierw sprawdzić, czy opakowanie jest nienaruszone i nieuszkodzone. W przypadku stwierdzenia jakichkolwiek problemów prosimy o powiadomienie odpowiedniego działu w celu ustalenia przyczyny. W przypadku produktów, które nie są instalowane od razu, należy je umieścić w odpowiednim miejscu zgodnie z instrukcją normalne warunki świadczenia usług.
● Podstawowa stalowa szyna i śruby do montażu produktu są przygotowywane przez użytkownika, a otwór łączący pomiędzy podstawową stalową szyną a korpusem szafy (patrz rysunek 1)
● Po zainstalowaniu produktu należy przeprowadzić inspekcje i testy przed oddaniem go do użytku
● Sprawdź, czy z korpusu szafki usunięto wielowarstwową warstwę farby oraz czy szafka jest sucha i czysta;
● Czy włączanie i wyłączanie głównych urządzeń elektrycznych i styków pomocniczych jest niezawodne i dokładne;
● Czy dobór i zasady okablowania głównych komponentów są zgodne ze schematem;
● Użyj megaomomierza 500 V o wartości izolacji nie mniejszej niż 1M2. Podczas pomiaru należy zwrócić uwagę na odłączenie przewodów elementów elektronicznych, które nie są w stanie wytrzymać napięcia.
● Środki ostrożności podczas użytkowania
Wielokrotne załączanie i wyłączanie wyłącznika powietrznego niskiego napięcia powoduje przepalenie styków głównych i powstawanie materiałów węglowych, które zwiększają rezystancję styków. Uniwersalny wyłącznik powietrzny niskiego napięcia należy regularnie konserwować i naprawiać, zgodnie z wymogami zawartymi w jego instrukcji obsługi.
| A | B | C | D | H |
| 800(600) opcjonalnie | 500(400) opcjonalnie | 650(450) | 450(350) | 1800(1600) opcjonalnie |
● Wszystkie modele produktu (w tym numer rozwiązania obwodu głównego i numer planu obwodu pomocniczego).
● Schemat układu obwodu głównego, schemat rozmieszczenia szafy.
● Schemat elektryczny obwodu pomocniczego.
● Lista komponentów szafy (główne specyfikacje magistrali).
● Kolor obudowy (jeśli nie jest wymagany, jest dostarczany w kolorze beżowo-szarym) i rozmiar szafki. Inne specjalne wymagania, które są niezgodne z normalnymi warunkami użytkowania produktu.
