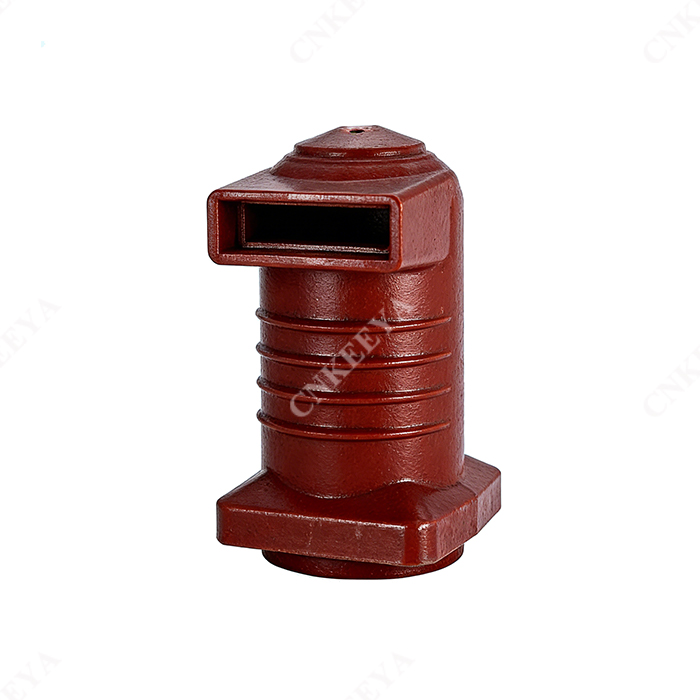

CH3-10Q/150 630~1250A Skrzynka stykowa rozdzielnicy montowanej pośrodku

CNKEEYA, CH3-10Q/150 630~1250A Skrzynka stykowa do rozdzielnicy montowanej pośrodku, renomowana fabryka i zaufany dostawca, z dumą przedstawia CH3-10Q/150 — skrzynkę stykową klasy premium zaprojektowaną wyłącznie do szaf rozdzielczych montowanych pośrodku. Jako podstawowy element wykonany w zaawansowanym zakładzie produkcyjnym CNKEEYA, ta skrzynka stykowa (prąd znamionowy 630 ~ 1250 A, napięcie znamionowe 12 kV) jest starannie produkowana z wysokowydajnego kompozytu na bazie żywicy epoksydowej i precyzyjnie formowana w najnowocześniejszych, inteligentnych procesach produkcyjnych, zapewniając niezrównaną ochronę izolacji i bezkompromisową niezawodność w systemach przenoszenia mocy. Zaprojektowany, aby spełniać krytyczne funkcje izolacji elektrycznej, statyczno-dynamicznego połączenia stykowego i stabilnego przewodzenia prądu, CH3-10Q/150 jest dowodem zaangażowania CNKEEYA w doskonałość techniczną — charakteryzując się poziomem wyładowań niezupełnych ≤3pC przy 13,2 kV, wytrzymując napięcie wytrzymywane o częstotliwości sieciowej 42 kV (1 min) i napięcie udarowe piorunowe 75 kV oraz osiągając stopień ochrony IP67 w zakresie odporności na wilgoć, kurz i korozję agenci.

Specyfikacje techniczne

CH3-10Q/150 Seria skrzynek stykowych w szafce środkowej

Opis ogólny

1. Skrzynka stykowa jest utworzona z żywicy epoksydowej przy użyciu technologii APG i służy do izolacji izolacji i przejścia połączeń różnych szaf rozdzielczych.

2. Wysokość: ≤1000 m

3. Temperatura otoczenia: +40°C~10°C

4. Wilgotność względna nie powinna przekraczać 95% przy temperaturze otoczenia +20°C.

5. NIE stosować gazów, oparów ani pyłów, które mogą poważnie wpłynąć na izolację skrzynki stykowej, żadnych substancji wybuchowych lub żrących.

6. Miedziany styk z ziemią powinien wytrzymać napięcie probiercze częstotliwości sieciowej (wartość skuteczna) 42 kv przez 5 minut i napięcie impulsu piorunowego (wartość szczytowa) 75 kV.

7. Temperatura zacisku wyprowadzającego nie może przekraczać 65°C, jeśli skrzynka stykowa jest używana przez dłuższy czas w warunkach prądu znamionowego.

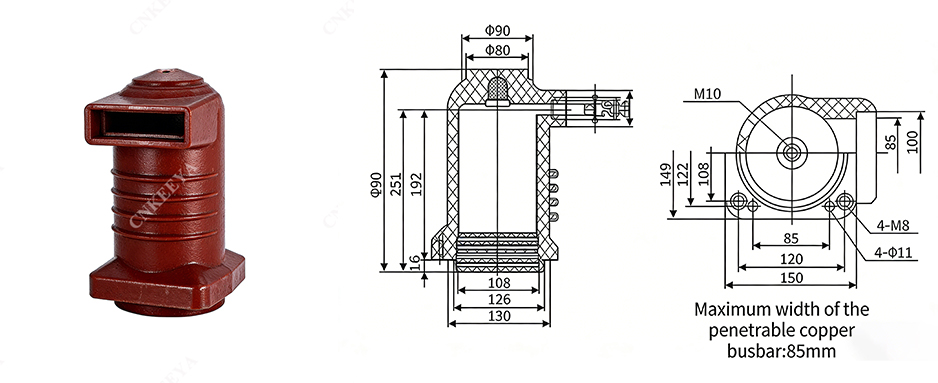

8. Na załączonym rysunku przedstawiono zarys i wymiary montażowe skrzynki stykowej.

sceny do wykorzystania

System przesyłu i dystrybucji

Izolacyjna komora łukowa CNKEEYA jest przystosowana do zastosowań od 630 A do 1250 A i została fachowo wyprodukowana z wysokiej jakości żywicy epoksydowej w zaawansowanym procesie formowania APG, co zapewnia doskonałą wydajność izolacji i wyjątkową wytrzymałość mechaniczną. Zaprojektowany z myślą o bezproblemowej integracji ze standardowymi rozdzielnicami w obudowie metalowej, w tym z serią KYN28, zapewnia niezawodne tłumienie łuku i solidną ochronę izolacji dla wyłączników próżniowych, zapewniając stabilną i bezpieczną pracę systemów rozdzielnic elektrycznych.
