Rozdzielnica niskiego napięcia GGD

Przegląd

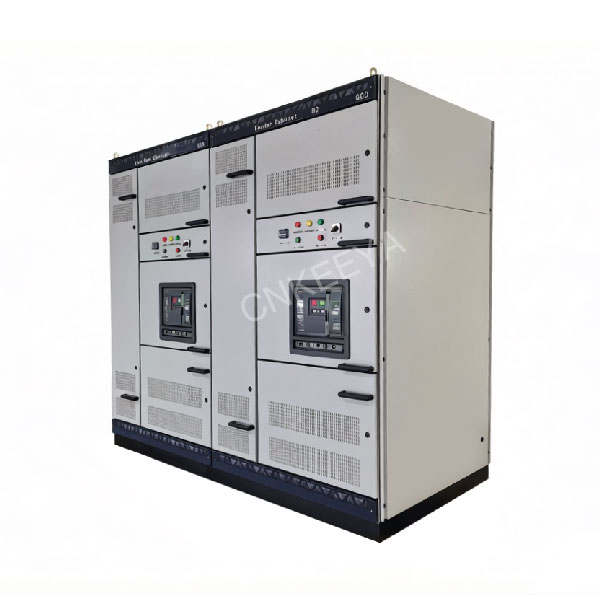

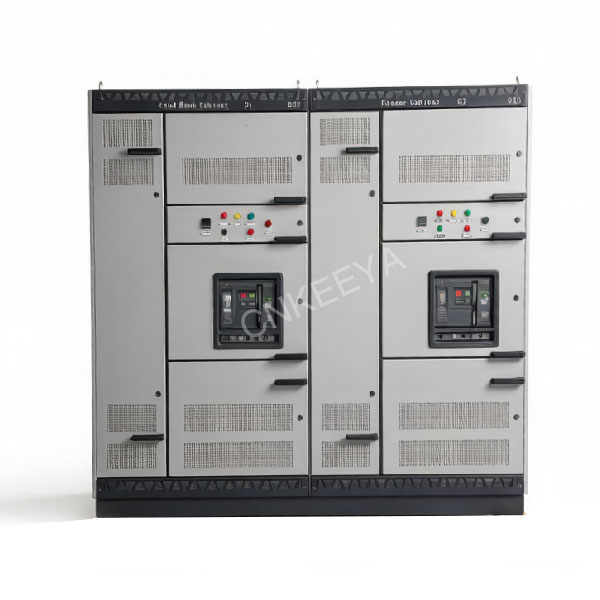

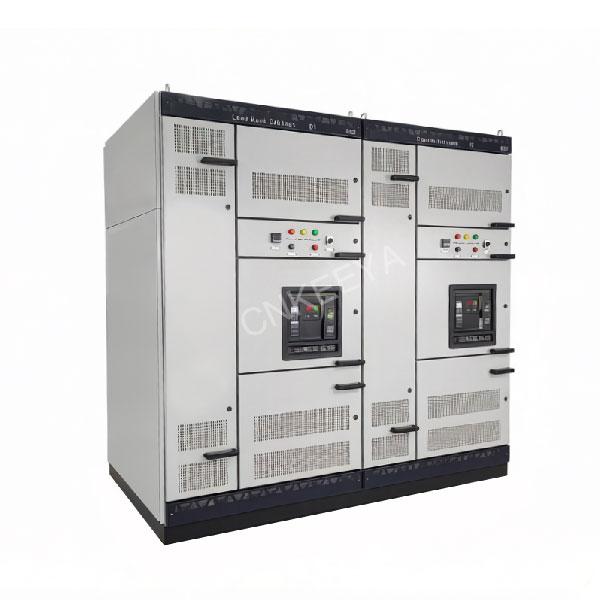

Rozdzielnica niskiego napięcia GGD to kompletna rozdzielnica niskiego napięcia typu stacjonarnego, szeroko stosowana do dystrybucji prądu przemiennego, ochrony obwodów, kontroli energii i monitorowania. Nasz model został zaprojektowany dla zagranicznych systemów sieci 60 Hz i jest w pełni wyprodukowany zgodnie z międzynarodową normą IEC 61439.

Ta rozdzielnica niskiego napięcia 4000A GGD zapewnia stabilne zasilanie dużych zakładów przemysłowych, elektrowni, kompleksów handlowych, projektów wydobywczych i infrastruktury za granicą. Charakteryzuje się wysoką zdolnością wyłączania, doskonałą stabilnością dynamiczną i termiczną, elastycznym układem elektrycznym i niezawodną długoterminową pracą. Podstawowe parametry techniczne (dopasowane do specyfikacji z tabliczki znamionowej)

Model produktu: GGD

Norma wykonania: IEC 61439

Napięcie znamionowe: AC415V

Prąd znamionowy: 4000A

Częstotliwość znamionowa: 60 Hz

Stopień ochrony: IP4X

Typ konstrukcji: Instalacja stała, stała komora

Zastosowanie: System dystrybucji prądu przemiennego niskiego napięcia

Usługa niestandardowa: niestandardowy układ szyn zbiorczych, markowe wyłączniki automatyczne, konfiguracja licznika, fabryczny numer seryjny i personalizacja tabliczki znamionowej ze stali nierdzewnej

Stan serwisowy

● Temperatura otoczenia nie powinna być wyższa niż +40℃, nie niższa niż -5℃, a średnia temperatura w ciągu doby nie powinna być wyższa niż +35℃;

● W przypadku instalacji i użytkowania w pomieszczeniach wysokość miejsca użytkowania nie powinna przekraczać 2000 m;

● Wilgotność względna otaczającego powietrza nie przekracza 50%, gdy maksymalna temperatura wynosi +40℃, a przy niższej temperaturze należy dopuścić wyższą temperaturę względną (np. 90% przy +20℃), biorąc pod uwagę możliwość, że zmiany temperatury czasami spowodują efekt kondensacji;

● Po zainstalowaniu urządzenia nachylenie do płaszczyzny pionowej nie powinno przekraczać 5°;

● Sprzęt powinien być zainstalowany w miejscu, w którym nie występują silne wibracje, uderzenia i korozja;

● Jeżeli użytkownik ma specjalne wymagania, można je rozwiązać w drodze konsultacji z producentem.

Wydajność elektryczna

Podstawowe parametry elektryczne

GGD Szafka rozdzielcza zasilania niskiego napięcia AC

Rozwiązanie obwodu głównego

Obwód główny szafy GGD posiada 129 rozwiązań zaprojektowanych łącznie z 298 specyfikacjami (z wyłączeniem rozwiązań i specyfikacji wynikających ze zmian funkcji obwodu pomocniczego i zmian napięcia sterującego).

W tym przypadku dostępne są rozwiązania typu GGD1 49 o 123 specyfikacjach

Dostępne są rozwiązania GGD2 typu 53 w 107 specyfikacjach

Dostępne są rozwiązania GGD3 typu 27 w 68 specyfikacjach

Rozwiązanie obwodu głównego wybierane jest na podstawie opinii większości działów projektowych i użytkowników, a następnie dodawane jest rozwiązanie wymagane przez elektrownię. Prąd znamionowy wynosi do 3150 A, odpowiedni do wyboru transformatorów rozdzielczych o mocy 2000 kVA i mniejszej. Ponadto szafy kompensacyjne kondensatorów GGJ1 i GGJ2 zostały zaprojektowane tak, aby spełniać potrzeby kompensacji mocy biernej, oferując 4 rozwiązania obwodów głównych i łącznie 12 specyfikacji.

Zalety produktu

✅ Zgodny z międzynarodową normą IEC 61439

Zaprojektowany i przetestowany zgodnie z normą IEC 61439, spełnia globalne wymagania dotyczące elektryki przemysłowej dla projektów na Bliskim Wschodzie, w Ameryce Łacińskiej i Azji Południowo-Wschodniej.

✅ 4000A Wysoka obciążalność prądowa

Zoptymalizowany system szyn zbiorczych miedzianych, odpowiedni do przemysłowej dystrybucji zasilania o dużym obciążeniu.

✅ Poziom ochrony IP4X

Zapobiega wnikaniu ciał obcych, odpowiedni do wewnętrznych pomieszczeń fabrycznych, podstacji i elektrowni.

✅Specjalistyczny projekt 60 Hz

Zoptymalizowany dla sieci elektroenergetycznych 60 Hz (Meksyk, Arabia Saudyjska, Ghana i inne rynki zagraniczne), stabilna praca bez problemów z adaptacją częstotliwości.

✅ Modułowy i elastyczny montaż

Szafę zasilającą, szafę zasilającą, szafę kondensatorów, szafę ATS można dowolnie łączyć według schematu jednokreskowego.

✅Bezpieczny system blokady mechanicznej

Wiele urządzeń blokujących bezpieczeństwo, aby uniknąć nieprawidłowego działania, chronić operatorów i sprzęt elektryczny.

✅ Trwała obudowa szafki

Obudowa ze stali walcowanej na zimno z antykorozyjną powłoką elektrostatyczną; Tabliczka znamionowa ze stali nierdzewnej do trwałej identyfikacji sprzętu.

Rozwiązanie obwodu pomocniczego

Projekt obwodu pomocniczego może składać się z dwóch części: planu zasilania i elektrowni. W szafie GGD jest wystarczająco dużo miejsca, aby zainstalować komponenty wtórne. Jednocześnie opracowano specjalny przekładnik prądowy LMZ3D, aby sprostać potrzebom elektrowni i specjalnych użytkowników, gdy konieczne jest dołączone zabezpieczenie przekaźnikowe.

Główny autobus

Biorąc pod uwagę stosunek ceny do ceny i możliwość zastąpienia miedzi aluminium, można zastosować szynę aluminiową pojedynczą, gdy prąd znamionowy wynosi 1500A i mniej, a szynę podwójną miedzianą, gdy prąd znamionowy jest większy niż 1500A. Producent wyprodukuje prototypy i „przejdzie” badanie typu zgodnie z niniejszym rozporządzeniem. Oczywiście producent może również wymienić szynę aluminiową na szynę miedzianą o takiej samej obciążalności prądowej, jakiej wymaga użytkownik. Wszystkie zachodzące na siebie powierzchnie autobusu są poddawane procesowi cynowania.

Dobór elementów elektrycznych

(1) W szafie GGD zastosowano głównie bardziej zaawansowane komponenty elektryczne, które mogą być produkowane masowo w Chinach. Jednocześnie zachowuje również pewne cechy starych produktów, takich jak DZ10D, DZ20 itp., przy założeniu pełnego rozważenia wykonalności zgodnie z ekonomicznymi i rozsądnymi zasadami. Przestarzałe produkty nie są już używane.

(2) Przełącznik nożowy obrotowy HD13BX i HS13BX to specjalny element zaprojektowany na potrzeby unikalnej konstrukcji szafy GGD. Zmienia tryb pracy mechanizmu i zachowuje zalety starego produktu. Jest to praktyczny nowy typ komponentów elektrycznych.

(3) Dział projektowy wybiera nowe komponenty elektryczne o lepszej wydajności i bardziej zaawansowanej technologii, zgodnie z potrzebami użytkowników, ponieważ szafa GGD ma dobrą elastyczność instalacji, generalnie nie będzie powodować trudności w produkcji i instalacji ze względu na zaktualizowane komponenty elektryczne.

(4) W celu dalszej poprawy stabilności dynamicznej obwodu głównego zaprojektowano kombinowany zacisk szynowy typu ZMJ i wspornik izolacyjny do szafy GGD. Zacisk szynowy wykonany jest z wytrzymałego, odpornego na nazwy stopu PPO, o wysokiej wytrzymałości izolacji, dobrych właściwościach samogasnących i unikalnej strukturze. Można go łatwo połączyć w pojedynczy zacisk magistrali lub podwójny zacisk magistrali poprzez regulację bloku konstrukcyjnego. Podpora izolacyjna jest konstrukcją formowaną typu tulejowego o niskim koszcie i dużej wytrzymałości, która rozwiązuje wadę niewystarczającej drogi upływu starych produktów.

Kształt i wymiary montażowe

Kompletny zestaw produktów

Nasza firma przy dostawie udostępnia następujące dokumenty i załączniki:

● Lista pakowania

● Certyfikacja produktu

● Instrukcja obsługi

● Raport z testu fabrycznego

● Powiązane rysunki elektryczne

● Klucze do drzwi szafy, uchwyty i części zamienne określone w umowie.
