Jako wiodący dostawca z siedzibą w Chinach, Keeya jest dumna z oferowania rozwiązań wysokiej jakości, czego przykładem jest szafa kompensacyjna niskiego napięcia mocy biernej GGJ. Zaprojektowane z myślą o precyzji i niezawodności, szafy te ukazują zaangażowanie firmy Keeya w doskonałość w zarządzaniu energią elektryczną.
Jako zaufana fabryka w branży, szafa kompensacyjna niskiego napięcia mocy biernej GGJ firmy Keeya zapewnia wydajne i precyzyjne rozwiązania zwiększające współczynnik mocy i optymalizujące efektywność energetyczną w różnorodnych zastosowaniach. Seria GGJ jest świadectwem zaawansowanej technologii i doskonałego kunsztu, które charakteryzują produkty firmy Keeya produkty.

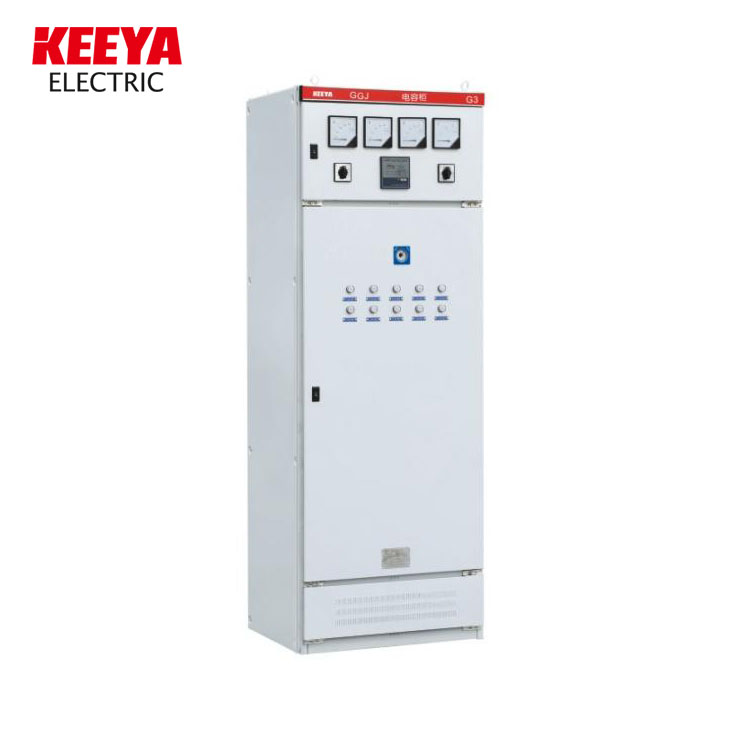

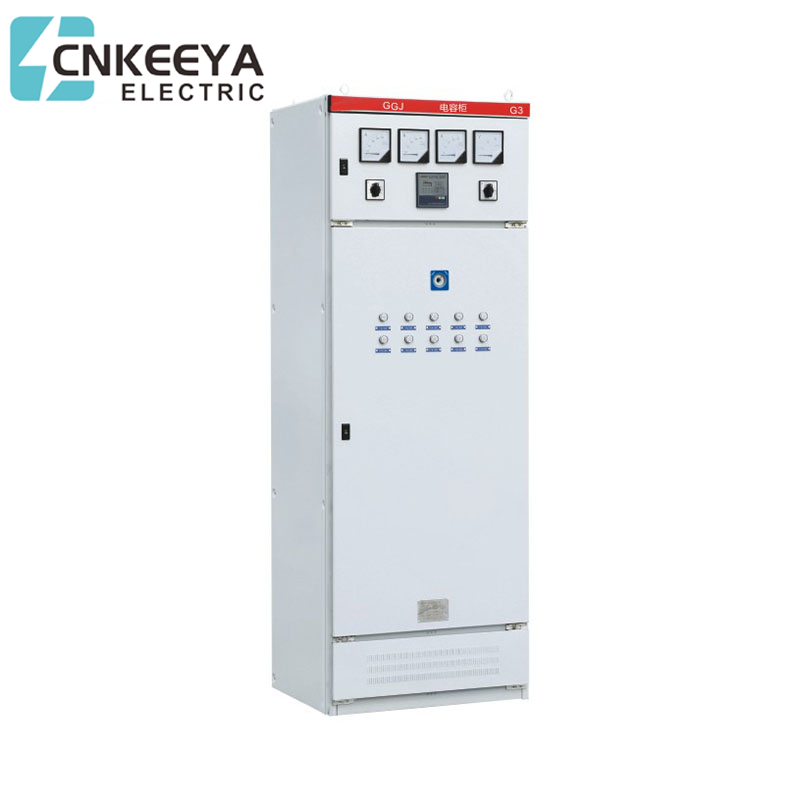

Szafka kompensacji mocy biernej niskiego napięcia GGJ została specjalnie zaprojektowana do rzeczywistej sytuacji sieci energetycznej. Przyjmuje inteligentną technologię sterowania, skutecznie rozwiązując problem automatycznego przełączania kompensacji mocy biernej przez równoległe kondensatory w warunkach harmonicznych. Z drugiej strony może odfiltrować harmoniczne zgodnie z rzeczywistymi wymaganiami użytkownika, oczyścić środowisko sieci energetycznej, zmniejszyć straty i wyeliminować zagrożenia harmoniczne; I zapewnij moc bierną kondensatora do systemu, aby poprawić współczynnik mocy. Może być stosowany w systemach dystrybucji energii w takich gałęziach przemysłu jak: elektroenergetyczny, metalurgiczny, petrochemiczny, przedsiębiorstwach przemysłowych i górniczych, budownictwie, maszynach itp.
● Wysokość: 2000 m;
● Temperatura otoczenia: -25 ~ + 40 ℃;
● Wilgotność względna: nie więcej niż 90% (20 ℃);
●Miejsce instalacji powinno być wolne od materiałów łatwopalnych i wybuchowych, żrących gazów i przewodzącego pyłu;
● Nie powinny występować gwałtowne wibracje i turbulencje, a nachylenie instalacji nie może być większe niż 5 stopni.
● Urządzenie kompensujące przejście napięcia przez zero, które nie może realizować prądu rozruchowego i uderzeń oraz może przełączać kondensatory;
● często i szybko;
●Zastosowano automatyczne/ręczne urządzenie przełączające kondensator, które może być często używane w celu poprawy dokładności kompensacji;
● Górna część szafy jest wyposażona w wentylator chłodzący, który jest sterowany za pomocą przełącznika kontroli temperatury w celu dostosowania temperatury w szafie w odpowiednim czasie;
● Kompletne funkcje zabezpieczające: zwarcie, przeciążenie, przepięcie, podnapięcie, ochrona przed utratą fazy, łatwa konfiguracja.
● Napięcie znamionowe: 400 V, 660 V, 1000 V;
● Częstotliwość znamionowa: 50 Hz;
● Pojemność znamionowa: 30-1000var;
● Zakres napięcia roboczego: 0,8-1,1 Un;
● Tryb okablowania kondensatora: Y lub△; Błąd pomiaru: napięcie: ±0,5%, prąd ±1%, moc bierna: ±1%;
● Tryb przełączania: automatyczne przełączanie w zależności od napięcia harmonicznego lub współczynnika mocy;
● Opóźnienie przełączania: regulowane w zakresie 0-999 s
|
Lokalny obliczenie kompensacji silnika i określenie wymaganej pojemności |
||||||||||||
|
|
Przed odszkodowaniem |
Kilowarowa liczba kondensatorów wymagana na kilowat obciążenia aby uzyskać wymagany COSφ2 |
||||||||||
|
Tan pl |
COSP1 |
COSφ2 = 0,7 |
COSφ2 = 0,75 |
Cosφ2 = 0,8 |
Cosφ2 = 0,82 |
cOsφ2 = 0,85 |
COSφ2 = 0,87 |
COSφ2 = 0,9 |
Cosφ2 = 0,92 |
Cosφ2 = 0,95 |
cosφ2 = 0,97 |
COSφ2 = 1,00 |
|
4.9 |
0.2 |
3.88 |
4.02 |
4.15 |
4.2 |
4.28 |
4.33 |
4.41 |
4.47 |
4.57 |
4.65 |
4.9 |
|
3.87 |
0.25 |
2.85 |
2.99 |
3.12 |
3.17 |
3.25 |
3.31 |
3.39 |
3.45 |
3.54 |
3.62 |
3.87 |
|
3.18 |
0.3 |
2.16 |
2.3 |
2.43 |
2.48 |
2.56 |
2.61 |
2.7 |
2.75 |
2.85 |
2.93 |
3.18 |
|
2.68 |
0.35 |
1.66 |
1.79 |
1.93 |
1.98 |
2.06 |
2.11 |
2.19 |
2.25 |
2.35 |
2.43 |
2.68 |
|
2.29 |
0.4 |
1.27 |
1.41 |
1.54 |
1.59 |
1.67 |
1.72 |
1.81 |
1.87 |
1.96 |
2.04 |
2.29 |
|
2.16 |
0.42 |
1.14 |
1.28 |
1.41 |
1.46 |
1.54 |
1.59 |
1.68 |
1.74 |
1.83 |
1.91 |
2.16 |
|
2.04 |
0.44 |
1.02 |
1.16 |
1.29 |
134 |
1.42 |
1.47 |
1.56 |
1.62 |
1.71 |
1.79 |
2.04 |
|
1.93 |
0.46 |
0.91 |
1.05 |
1.18 |
1.23 |
1.31 |
1.36 |
1.45 |
1.5 |
1.6 |
1.68 |
1.93 |
|
1.83 |
0.48 |
0.81 |
0.95 |
1.08 |
1.13 |
1.21 |
1.26 |
1.34 |
1.4 |
1.5 |
1.58 |
1.83 |
|
1.73 |
0.5 |
0.71 |
0.85 |
0.98 |
1.03 |
1.11 |
1.17 |
1.25 |
1.31 |
1.4 |
1.48 |
1.73 |
|
1.64 |
0.52 |
0.62 |
0.76 |
0.89 |
0.94 |
1.02 |
1.08 |
1.16 |
1.22 |
1.31 |
1.39 |
1.64 |
|
1.56 |
0.54 |
0.54 |
0.68 |
0.81 |
0.86 |
0.94 |
0.99 |
1.07 |
1.13 |
1.23 |
1.31 |
1.56 |
|
1.48 |
0.56 |
0.46 |
0.6 |
0.73 |
0.78 |
0.86 |
0.91 |
1 |
1.05 |
1.15 |
1.23 |
1.48 |
|
1.4 |
0.58 |
0.38 |
0.52 |
0.65 |
0.71 |
0.78 |
0.84 |
0.92 |
0.98 |
1.08 |
1.15 |
1.4 |
|
1.33 |
0.6 |
0.31 |
0.45 |
0.58 |
0.64 |
0.71 |
0.77 |
0.85 |
0.91 |
1 |
1.08 |
1.33 |
|
1.27 |
0.62 |
0.25 |
0.38 |
0.52 |
0.57 |
0.65 |
0.7 |
0.78 |
0.84 |
0.94 |
1.01 |
1.27 |
|
1.2 |
0.64 |
0.18 |
0.32 |
0.45 |
0.5 |
0.58 |
0.63 |
0.72 |
0.77 |
0.87 |
0.95 |
1.2 |
|
1.14 |
0.66 |
0.12 |
0.26 |
0.39 |
0.44 |
0.85 |
0.57 |
0.65 |
0.71 |
0.81 |
0.89 |
1.14 |
|
1.08 |
0.68 |
0.06 |
0.2 |
0.33 |
0.38 |
0.46 |
0.51 |
0.59 |
0.65 |
0.75 |
0.83 |
1.08 |
|
1.02 |
0.7 |
|
0.14 |
0.27 |
0.32 |
0.4 |
0.45 |
0.54 |
0.59 |
0.69 |
0.77 |
1.02 |
|
0.96 |
0.72 |
|
0.08 |
0.21 |
0.27 |
0.34 |
0.4 |
0.48 |
0.54 |
0.63 |
0.71 |
0.96 |
|
0.91 |
0.74 |
|
0.03 |
0.16 |
0.21 |
0.29 |
0.34 |
0.42 |
0.48 |
0.58 |
0.66 |
0.91 |
|
0.86 |
0.76 |
|
|
0.11 |
0.16 |
0.24 |
0.29 |
0.37 |
0.43 |
0.53 |
0.6 |
0.86 |
|
0.8 |
0.78 |
|
|
0.05 |
0.1 |
0.18 |
0.24 |
0.32 |
0.38 |
0.47 |
0.55 |
0.8 |
|
0.75 |
0.8 |
|
|
|
0.05 |
0.13 |
0.18 |
0.27 |
0.32 |
0.42 |
0.5 |
0.75 |
|
0.7 |
0.82 |
|
|
|
|
0.08 |
0.13 |
0.21 |
0.27 |
0.37 |
0.45 |
0.7 |
|
0.65 |
0.84 |
|
|
|
|
0.03 |
0.08 |
0.16 |
0.22 |
0.32 |
0.4 |
0.65 |
|
0.59 |
0.86 |
|
|
|
|
|
0.03 |
0.11 |
0.17 |
0.26 |
0.34 |
0.59 |
|
0.84 |
0.88 |
|
|
|
|
|
|
0.06 |
0.11 |
0.21 |
0.29 |
0.54 |
|
0.48 |
0.9 |
|
|
|
|
|
|
|
0.06 |
0.16 |
0.23 |
0.48 |
|
0.48 |
0.92 |
|
|
|
|
|
|
|
|
0.1 |
0.18 |
0.43 |
|
0.36 |
0.94 |
|
|
|
|
|
|
|
|
0.03 |
0.11 |
0.36 |
|
0.29 |
0.96 |
|
|
|
|
|
|
|
|
|
0.01 |
0.29 |
|
0.2 |
0.98 |
|
|
|
|
|
|
|
|
|
|
0.2 |
Rozwiązanie Ⅰ: opcje współkompensacji
| Stycznik pojemnościowy | Przełącznik zespolony przełączający pojemność | Samonaprawiający się kondensator bocznikowy |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-1-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-2-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-3-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-5-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-6-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-7.5-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-8-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-10-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-12-3 |
| CJ19-32 | XXFK-△-16KVA | BSMJ0.4-14-3 |
| CJ19-32 | XXFK-△-16KVA | BSMJ0.4-15-3 |
| CJ19-32 | XXFK-△-16KVA | BSMJ0.4-16-3 |
| CJ19-43 | XXFK-△-20KVA | BSMJ0.4-18-3 |
| CJ19-43 | XXFK-△-20KVA | BSMJ0.4-20-3 |
| CJ19-63 | XXFK-△-30KVA | BSMJ0.4-25-3 |
| CJ19-63 | XXFK-△-30KVA | BSMJ0.4-30-3 |
| CJ19-95 |
|
BSMJ0.4-40-3 |
| CJ19-95 |
|
BSMJ0.4-50-3 |
Rozwiązanie Ⅱ: opcje współkompensacji
| Stycznik pojemnościowy | Przełącznik zespolony przełączający pojemność | Samonaprawiający się kondensator bocznikowy |
| CJ19-25 | XXFK-Y-7,5KVAX3 | BSMJ0.25-1-3Y |
| CJ19-25 | XXFK-Y-7,5KVAX3 | BSMJ0,25-2-3Y |
| CJ19-25 | XXFK-Y-7,5KVAX3 | BSMJ0,25-3-3Y |
| CJ19-25 | XXFK-Y-7,5KVAX3 | BSMJ0,25-4-3Y |
| CJ19-25 | XXFK-Y-7,5KVAX3 | BSMJ0,25-5-3Y |
| CJ19-25 | XXFK-Y-7,5KVAX3 | BSMJ0,25-6-3Y |
| CJ19-25 | XXFK-Y-7,5KVAX3 | BSMJ0,25-7-3Y |
| CJ19-25 | XXFK-Y-10KVAX3 | BSMJ0,25-8-3Y |
| CJ19-25 | XXFK-Y-10KVAX3 | BSMJ0.25-10-3Y |
| CJ19-25 | XXFK-Y-12KVAX3 | BSMJ0,25-12-3Y |
