LW□-252 Zewnętrzny wyłącznik automatyczny wysokiego napięcia prądu przemiennego z sześciofluorkiem siarki (SF₆)

  LW□-252 Zewnętrzny wyłącznik wysokiego napięcia z sześciofluorkiem siarki (SF₆) prądu przemiennego jest produktem przeznaczonym do użytku na zewnątrz. Nadaje się do sieci elektroenergetycznych prądu przemiennego 50 Hz o maksymalnym napięciu 252 kV na obszarach, gdzie wysokość nad poziomem morza nie przekracza 2000 m, temperatura otoczenia nie jest niższa niż -30℃, a klasa zanieczyszczenia nie jest wyższa niż IV klasa. Służy do przerywania prądu znamionowego i prądu zwarciowego lub przełączania linii obwodów, realizując kontrolę i ochronę systemów elektroenergetycznych, a także może być używany jako wyłącznik automatyczny.

   Ten produkt wykorzystuje gaz SF₆ jako środek do gaszenia i izolowania łuku, wykorzystuje importowaną technologię samogasnącego gaszenia łuku i jest wyposażony w nowy sprężynowy mechanizm operacyjny. Charakteryzuje się długą żywotnością elektryczną, niskim nakładem pracy, niskim poziomem hałasu i wysoką niezawodnością, przy prostej konstrukcji, kompaktowych rozmiarach i długim okresie bezobsługowym. Jest dobrze dostosowany do aktualnego trendu rozwojowego urządzeń elektroenergetycznych bezolejowych i dużej mocy.

 Charakterystyka strukturalna

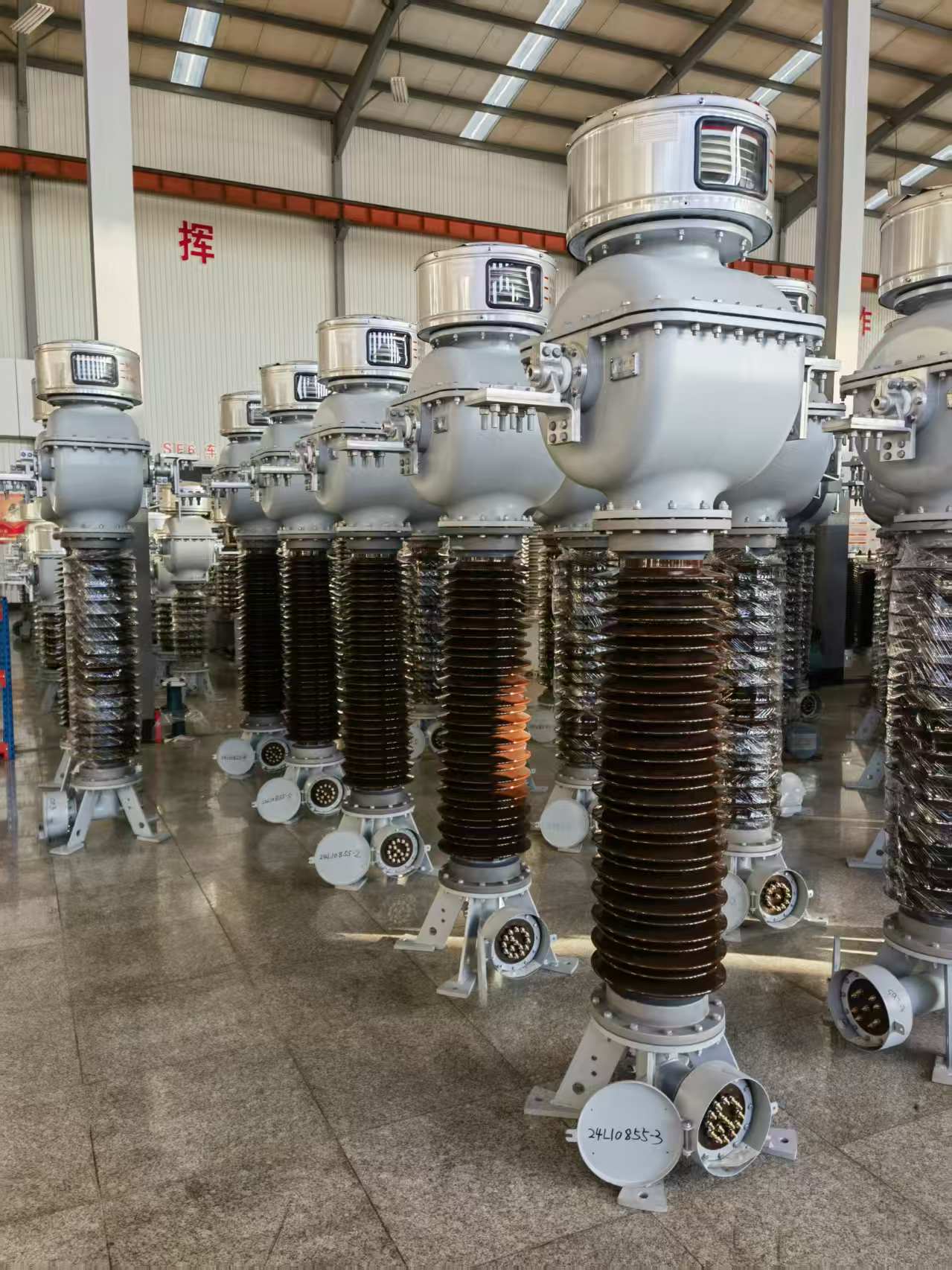

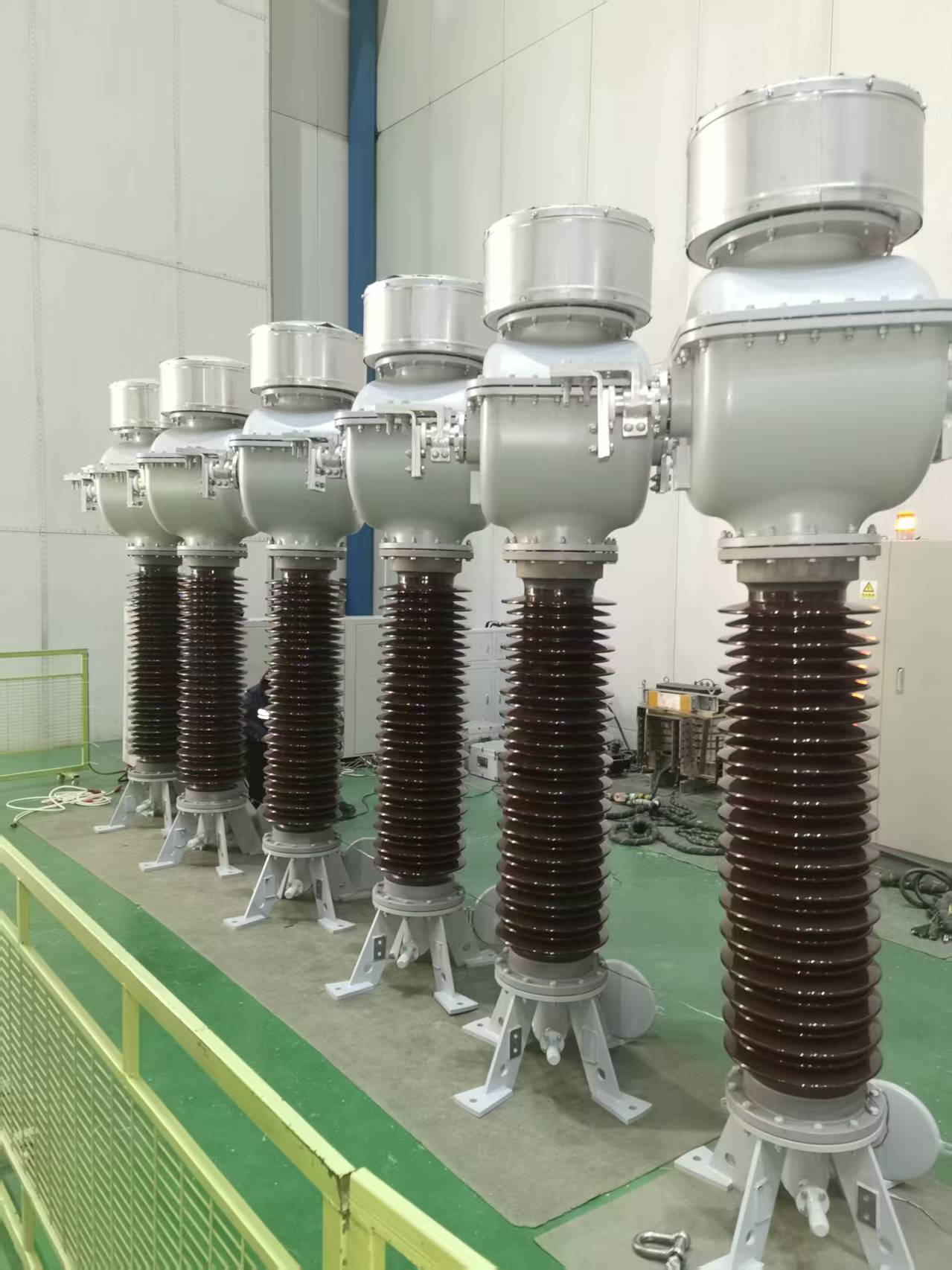

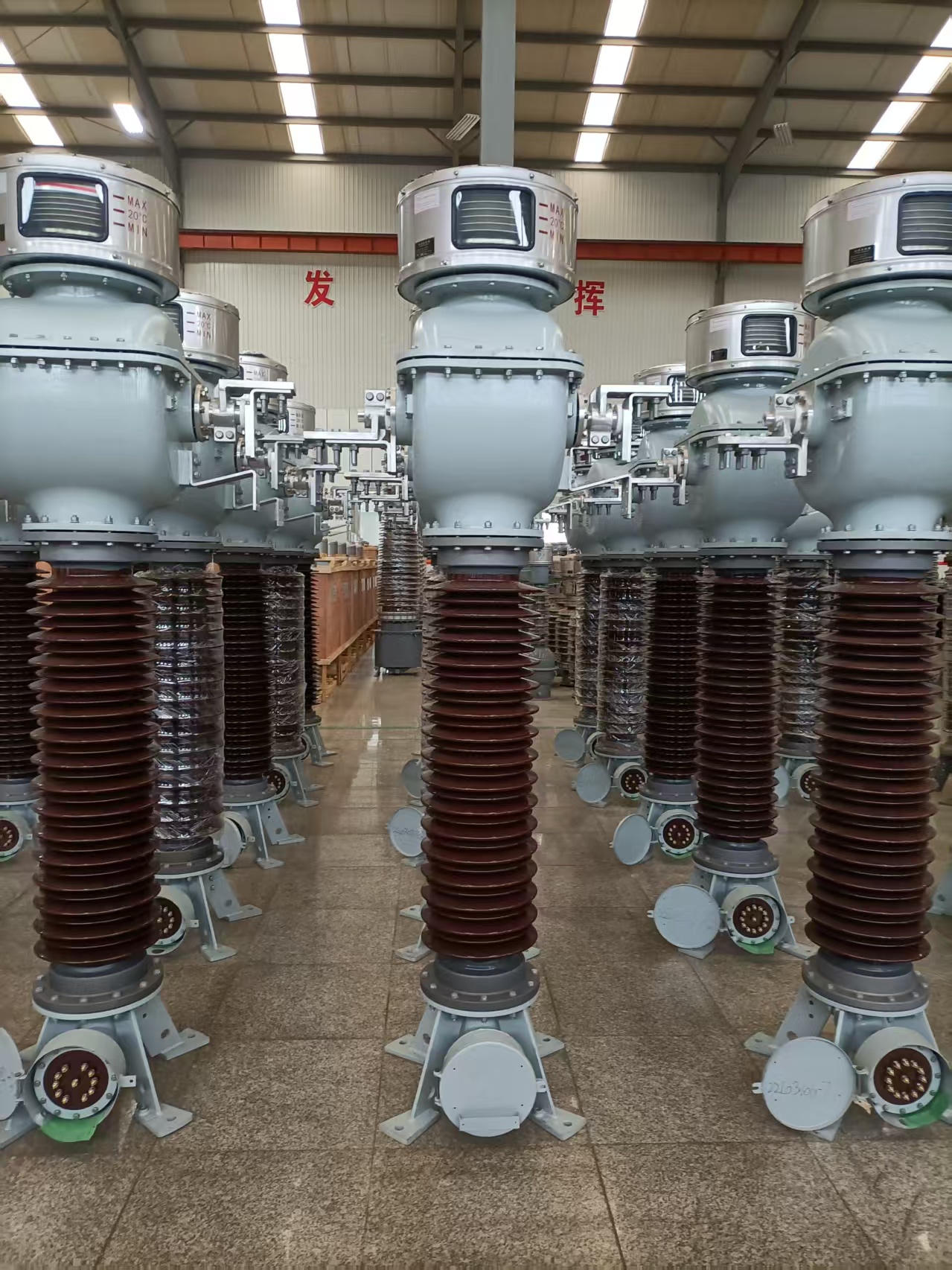

    W wyłączniku zastosowano trójfazową konstrukcję z pojedynczym przerwaniem na słupku porcelanowym, z mechanizmem sprężynowym dla każdej fazy i trójfazowym połączeniem elektrycznym, dzięki czemu wygląd jest nowatorski i znakomity. Wyłącznik wykorzystuje gaz SF6 jako środek izolujący i gaszący łuk oraz wykorzystuje przekaźnik gęstości typu wskaźnikowego do monitorowania jego ciśnienia i postępu gęstości. Dzięki zastosowaniu zasady samoczynnego gaszenia łuku i zoptymalizowanej konstrukcji układu ruchu wyłącznika, wydajność mechaniczna została skutecznie poprawiona, a moc robocza została zmniejszona;

    Doskonała skuteczność hamowania i długa żywotność elektryczna;

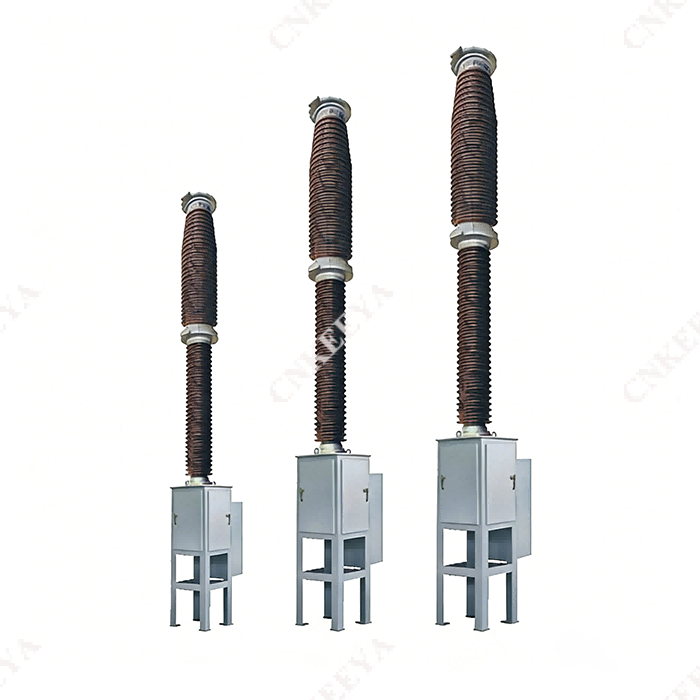

 Każdy biegun tego produktu jest zamontowany na skrzynce mechanizmu, która jest zamontowana centralnie na fundamencie. Skrzynka zawiera mechanizm sprężynowy i elektryczną jednostkę sterującą. Trzpień wyjściowy mechanizmu jest połączony z ramieniem korby. Powierzchnia wspornika skrzynki mechanizmu jest cynkowana ogniowo, natomiast elementy mocujące są cynkowane ogniowo. Obudowa mechanizmu wykonana jest ze stali nierdzewnej, dzięki czemu produkt charakteryzuje się doskonałą odpornością na korozję. Wysoka niezawodność mechaniczna, możliwość częstej pracy;

    Ze względu na naturalną wysoką wytrzymałość izolacji gazowego sześciofluorku siarki i wykorzystanie ruchu styków w wyłącznikach, podczas wyłączania wyłącznika nie dochodzi do ponownego zapłonu prądu pojemnościowego;

    Poziom izolacji zewnętrznej jest wysoki, a izolacja zewnętrzna została zaprojektowana z dużą odległością upływu, co zapewnia doskonałą odporność na zanieczyszczenia.

    Wysoka obciążalność prądowa: Przeprowadź testy wzrostu temperatury przy 1,2-krotności prądu znamionowego 4000A, a nadal istnieje duży margines wzrostu temperatury w każdym punkcie;

    Ogólna struktura wyglądu produktu jest zwarta, łatwa w instalacji i debugowaniu na miejscu, a obciążenie konserwacją jest niewielkie.

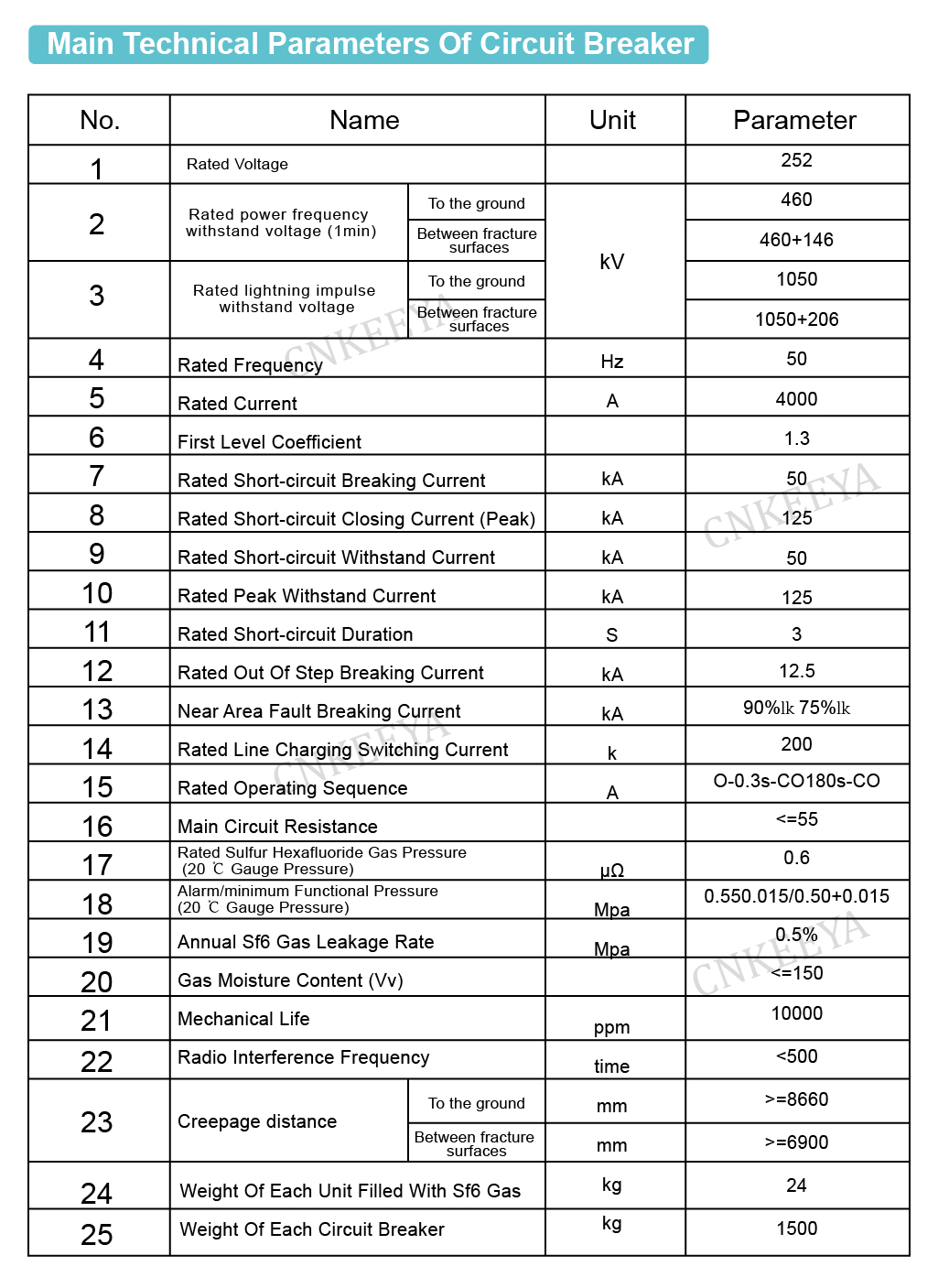

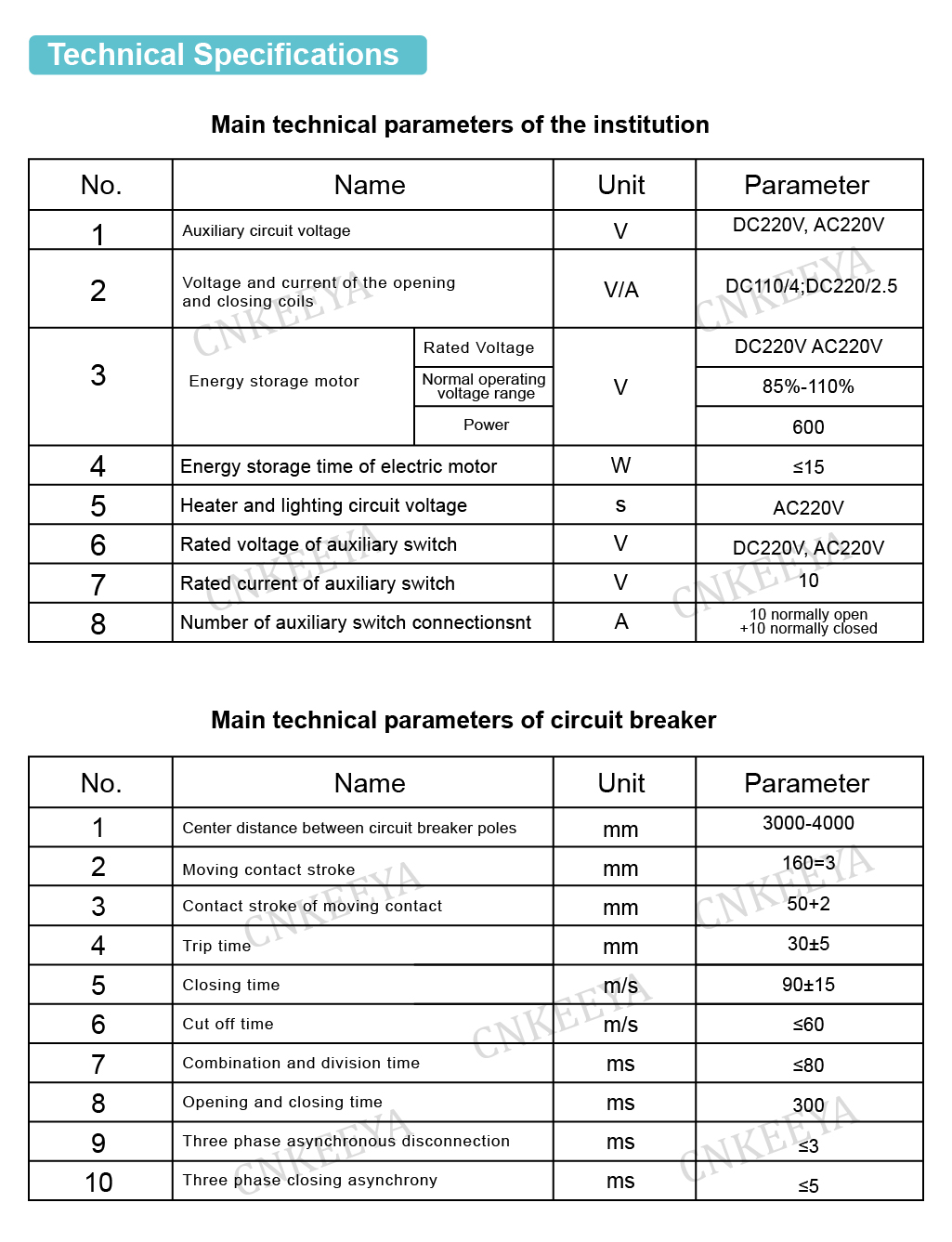

 1. Waga M: 4500kg (z gazem); Całkowita waga gazu: 24kg.

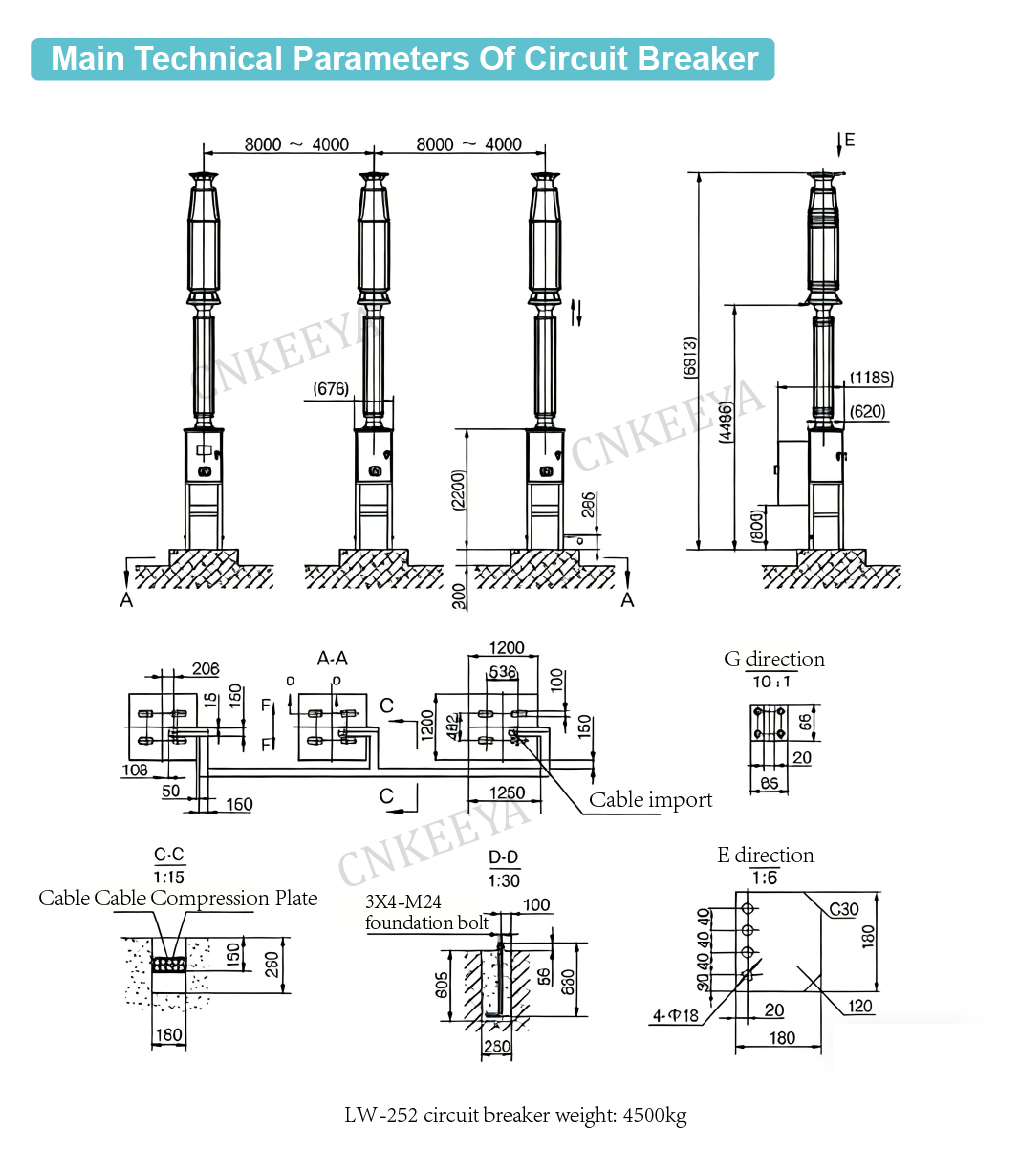

2. Obciążenie podstawowe: statyczne 4500kg (trzy słupy); 1500kg (na słup) dynamiczny kierunek poziomy F: 2500kg; Kierunek pionowy (w górę) 3500kg; Kierunek pionowy (w dół) 6000kg

 3. Poziomość powierzchni betonu nie powinna przekraczać 1,5 mm.

 4. Otwór montażowy do podłączenia listwy zaciskowej do przewodu pierwotnego wierci użytkownik na miejscu, zgodnie z jego potrzebami, a materiałem listwy zaciskowej jest stop aluminium 2A12-T4.

 Instrukcje zamawiania

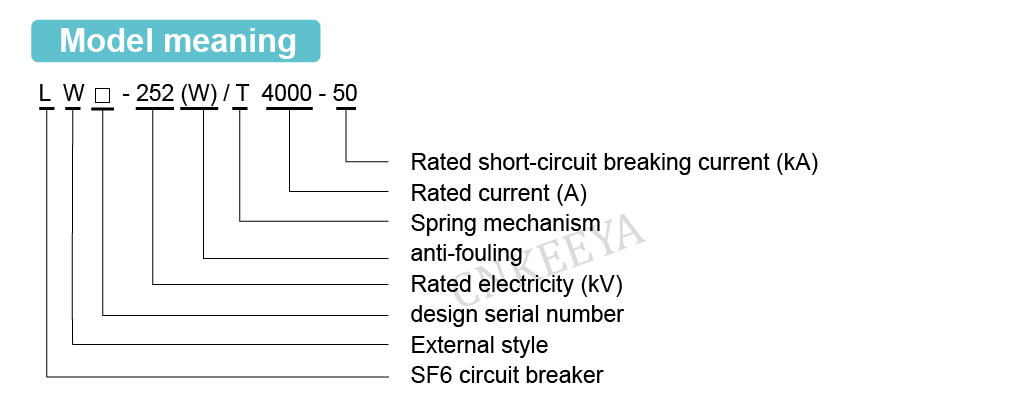

  Model i specyfikacje wyłącznika;

  Znamionowe parametry elektryczne (napięcie, prąd, prąd wyłączalny itp.)

  Warunki środowiskowe stosowania (temperatura otoczenia, wysokość nad poziomem morza, poziom zanieczyszczenia środowiska)

  Znamionowe parametry elektryczne obwodu sterującego (napięcie znamionowe silnika magazynującego energię, napięcie znamionowe cewek otwierających i zamykających); Nazwy i ilości wymaganych części zamiennych, sprzętu specjalistycznego i narzędzi (należy zamawiać osobno); Kierunek okablowania terminala na raz.
