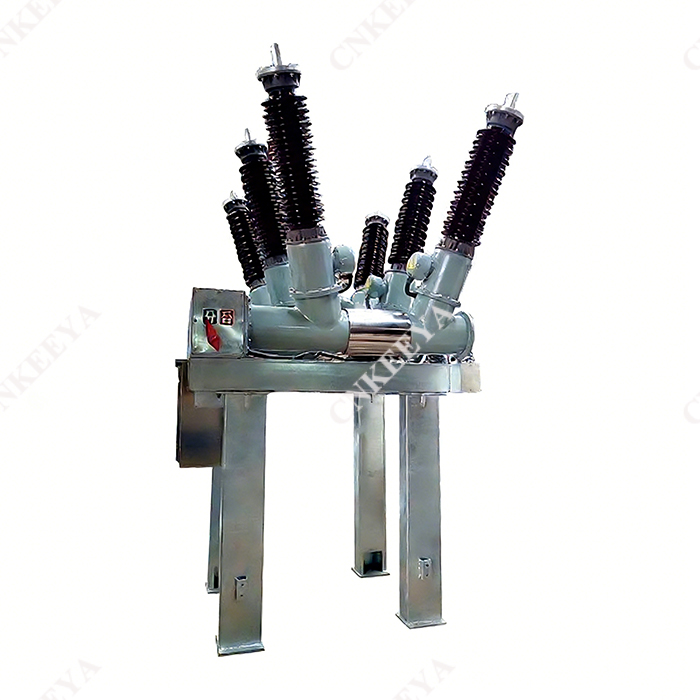

ZCW□-72,5(126,5)/L Zespół rozdzielnicy typu otwartego

Zestaw rozdzielnicy typu otwartego ZCW□-72.5(126.5)/L to kompletny zestaw kombinowanej aparatury elektrycznej, która wykorzystuje powietrze jako zewnętrzną izolację, gaz SF6 jako środek gaśniczy łuku. Sterowanie i ochrona systemów przesyłowych i dystrybucyjnych 72,5 kV dla trójfazowego prądu przemiennego może być również wykorzystywane do łączenia wyłączników automatycznych oraz otwierania i zamykania baterii kondensatorów. Nadaje się do podstacji miejskich, podstacji korporacyjnych i podstacji górskich o ograniczonym zagospodarowaniu terenu.

 cechy strukturalne

 Organicznie łącz wyłączniki, rozłączniki izolacyjne, uziemniki, przekładniki prądowe, szyny zbiorcze i inne komponenty na uziemionym wsporniku konstrukcji stalowej, uzyskując zwartą konstrukcję. Zajmuje tylko 30% -50% powierzchni typu split i ma oczywiste cechy, takie jak oszczędność terenu i zmniejszenie kosztów projektu.

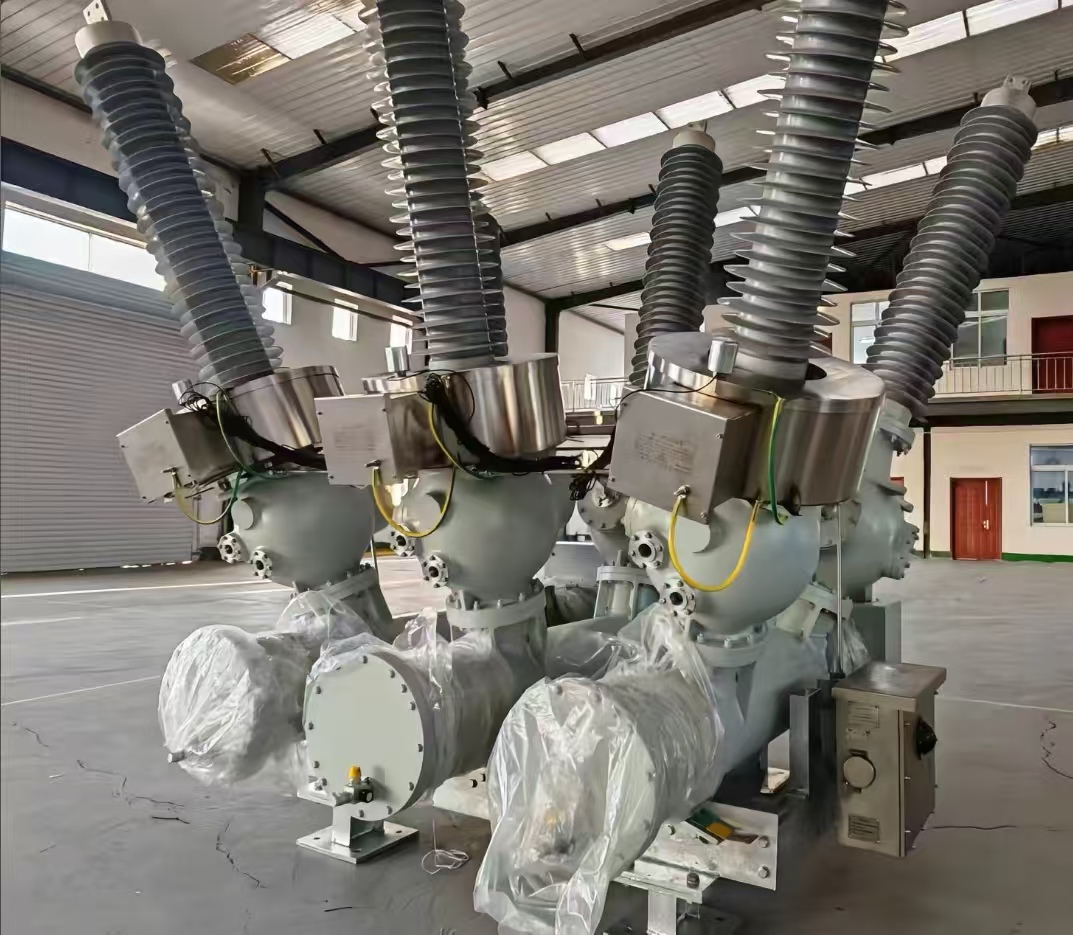

 Cały interwał jest prefabrykowany w fabryce, składany i debugowany przed opuszczeniem fabryki, a następnie w całości transportowany na miejsce instalacji, co znacznie skraca cykl instalacji.

 Zastosowanie w pełni sprawdzonych, wysokowydajnych komór do gaszenia łuku i przełączników izolujących, przy minimalnej konserwacji i wysokiej niezawodności.

 Samonośna szyna zbiorcza prefabrykowana w fabryce przegród nie wymaga od użytkowników naprawy konstrukcji.

 Elastyczny układ i można go stosować do różnych metod okablowania.

 Wyłącznik można opuścić w celu konserwacji lub wymiany w całości, a czas przerwy w dostawie prądu można skrócić do mniej niż 3 godzin z powodu awarii korpusu.

\

 Instrukcje zamawiania

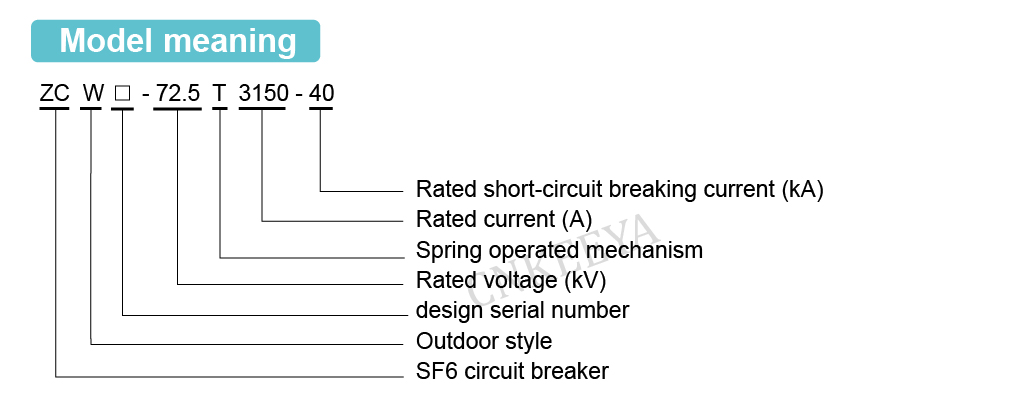

 Model i specyfikacje wyłącznika;

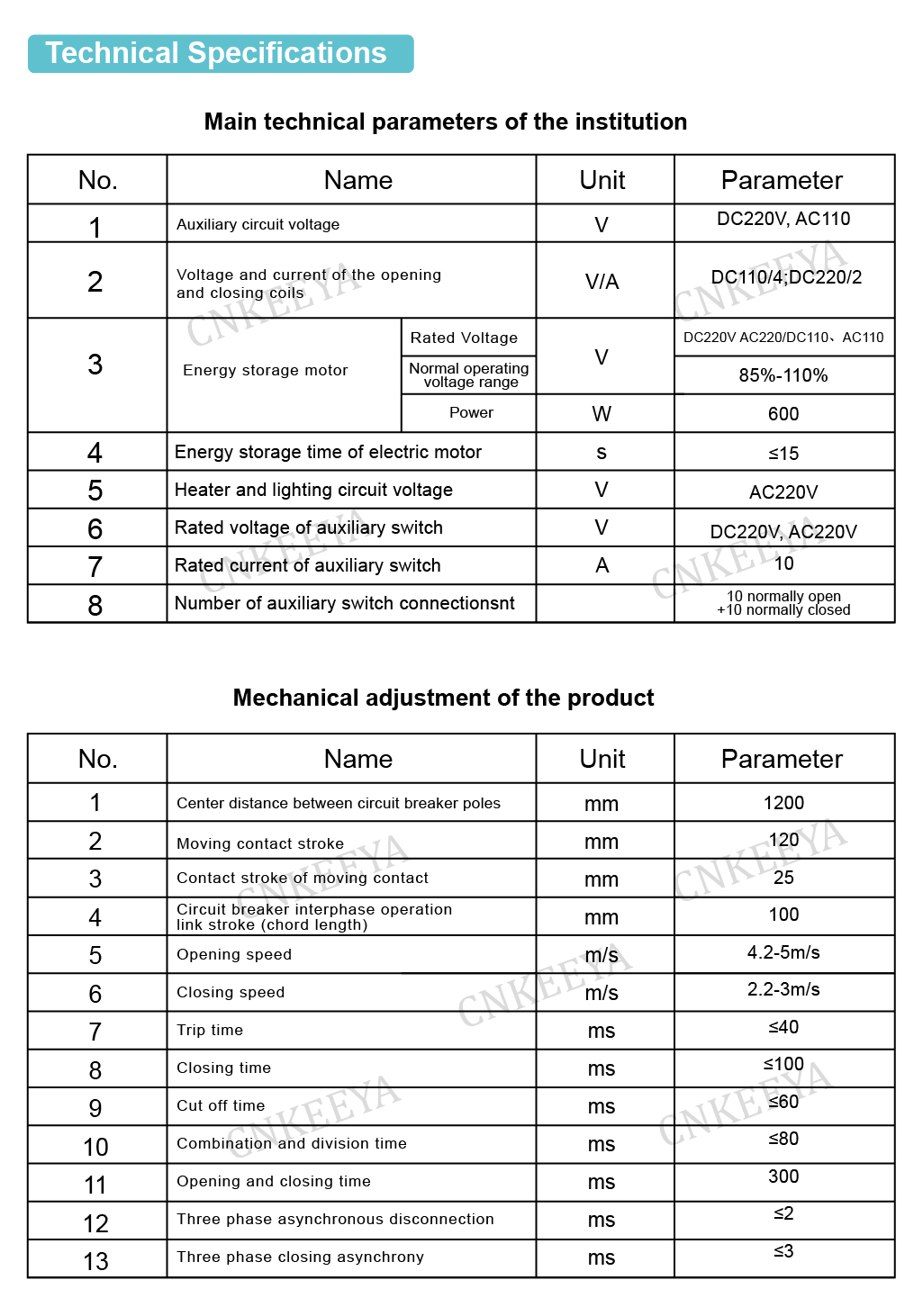

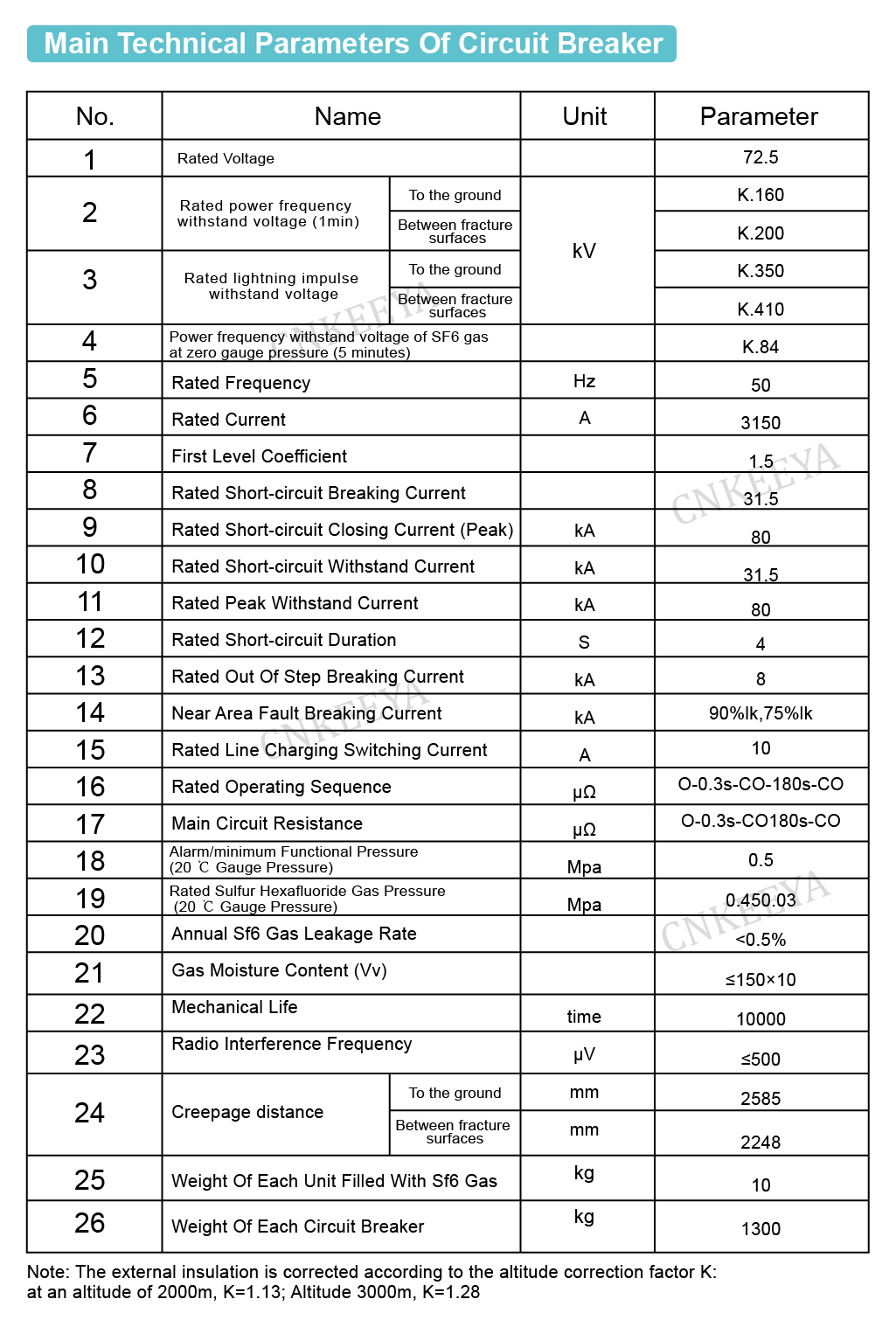

 Znamionowe parametry elektryczne (napięcie, prąd, prąd wyłączalny itp.); Znamionowe parametry elektryczne obwodu sterującego (napięcie znamionowe silnika magazynującego energię, napięcie znamionowe cewek otwierających i zamykających) w oparciu o warunki środowiskowe, takie jak temperatura, wysokość nad poziomem morza i poziom zanieczyszczenia;

 Nazwy i ilości wymaganych części zamiennych, sprzętu specjalistycznego i narzędzi (należy zamawiać osobno);

 Kierunek okablowania terminala na raz.
