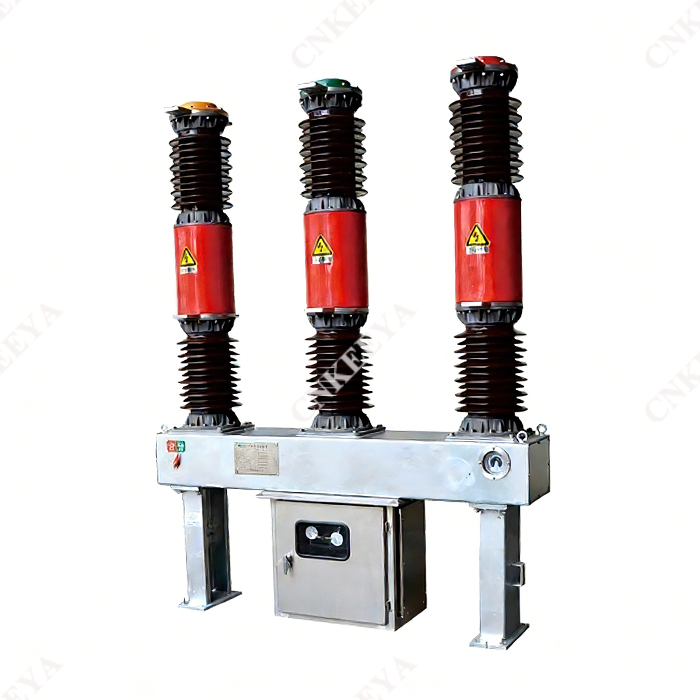

LW36-40.5 (W)/T2000-31.5 napowietrzny wyłącznik sześciofluorku siarki

Przegląd

 Wyłącznik sześciofluorku siarki napowietrzny LW36-40.5 (W)/T2000-31.5 jest urządzeniem elektrycznym w trójfazowych systemach zasilania prądem przemiennym 50 Hz, odpowiednim do sterowania i ochrony w systemach elektroenergetycznych o napięciu znamionowym 40,5 kV. Jest wyposażony w wewnętrzne lub zewnętrzne przekładniki prądowe do celów pomiarowych i ochronnych.

Charakterystyka strukturalna

 Wyłącznik sześciofluorku siarki LW36-40.5 to zewnętrzna konstrukcja słupowa z porcelany, wyposażona w sprężynowy mechanizm napędowy CT35. Mechanizm i korpus są ułożone w kształcie litery „T”, o małej objętości całkowitej, niewielkiej wadze, prostej konstrukcji, niskiej mocy roboczej oraz łatwej instalacji i debugowaniu. Żywotność mechaniczna 10000 cykli, odpowiednia do częstej pracy;

 Zastosowanie komory do gaszenia łuku sprężonym powietrzem o doskonałej wydajności hamowania i żywotności elektrycznej do 20 razy;

 Skuteczność uszczelnienia jest niezawodna. Uszczelnienie statyczne przyjmuje strukturę pierścienia uszczelniającego w kształcie litery „O”, a uszczelnienie dynamiczne przyjmuje pierścień uszczelniający w kształcie litery „V” ze strukturą kompensującą nacisk sprężyny. Płytka okablowania wtórnego transformatora jest wytwarzana w procesie wtryskiwania ciśnieniowego, z silnymi właściwościami przeciwstarzeniowymi, zapewniając roczny współczynnik wycieku powietrza ≤ 0,5%;

 Podwozie montażowe i wspornik wykonane są z integralnych rolek z blachy stalowej, przy użyciu standardowych komponentów o wysokiej wytrzymałości i wysokiej niezawodności mechanicznej;

 Żelazny rdzeń pomiarowy wewnętrznego lub zewnętrznego przekładnika prądowego wykonany jest ze stopu mikrokrystalicznego o wysokiej przewodności magnetycznej, z poziomem dokładności do 0,2 lub 0,2 S. Każda faza produktu może być wyposażona w 2-4 przekładniki prądowe.

 Instrukcje zamawiania

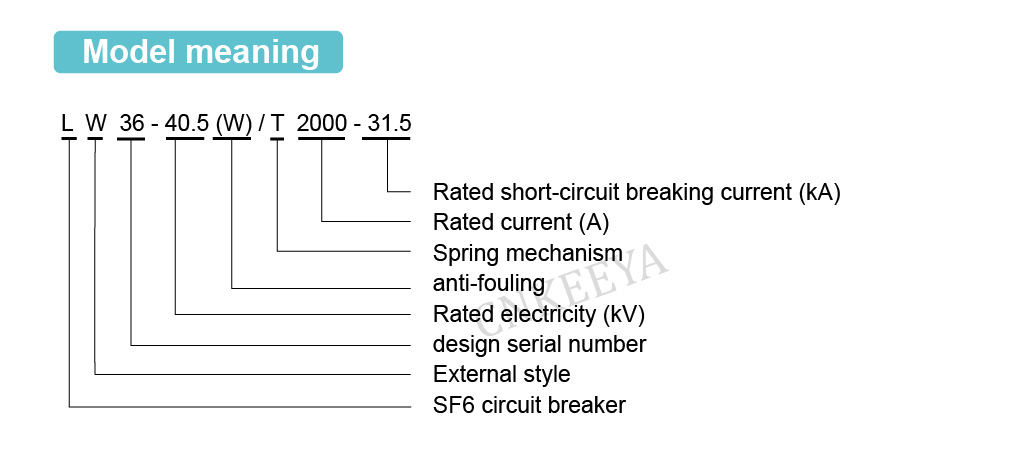

 Model i specyfikacje wyłącznika;

 Znamionowe parametry elektryczne (napięcie, prąd, prąd wyłączalny itp.)

 Warunki środowiskowe stosowania (temperatura otoczenia, wysokość nad poziomem morza, poziom zanieczyszczenia środowiska); Znamionowe parametry elektryczne obwodu sterującego (napięcie znamionowe silnika magazynującego energię, napięcie znamionowe cewek otwierających i zamykających); Nazwy i numery wymaganych części zamiennych, sprzętu specjalistycznego i narzędzi (należy zamówić osobno)

 Kierunek okablowania terminala na raz.
