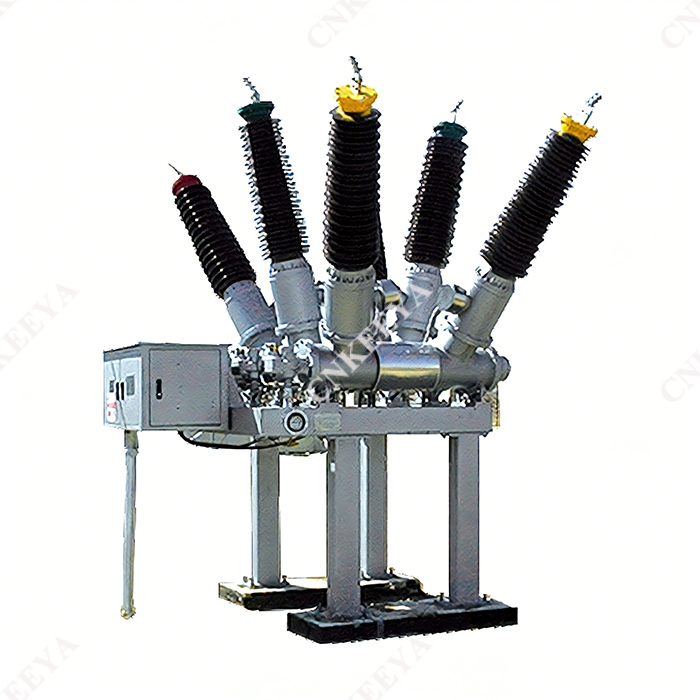

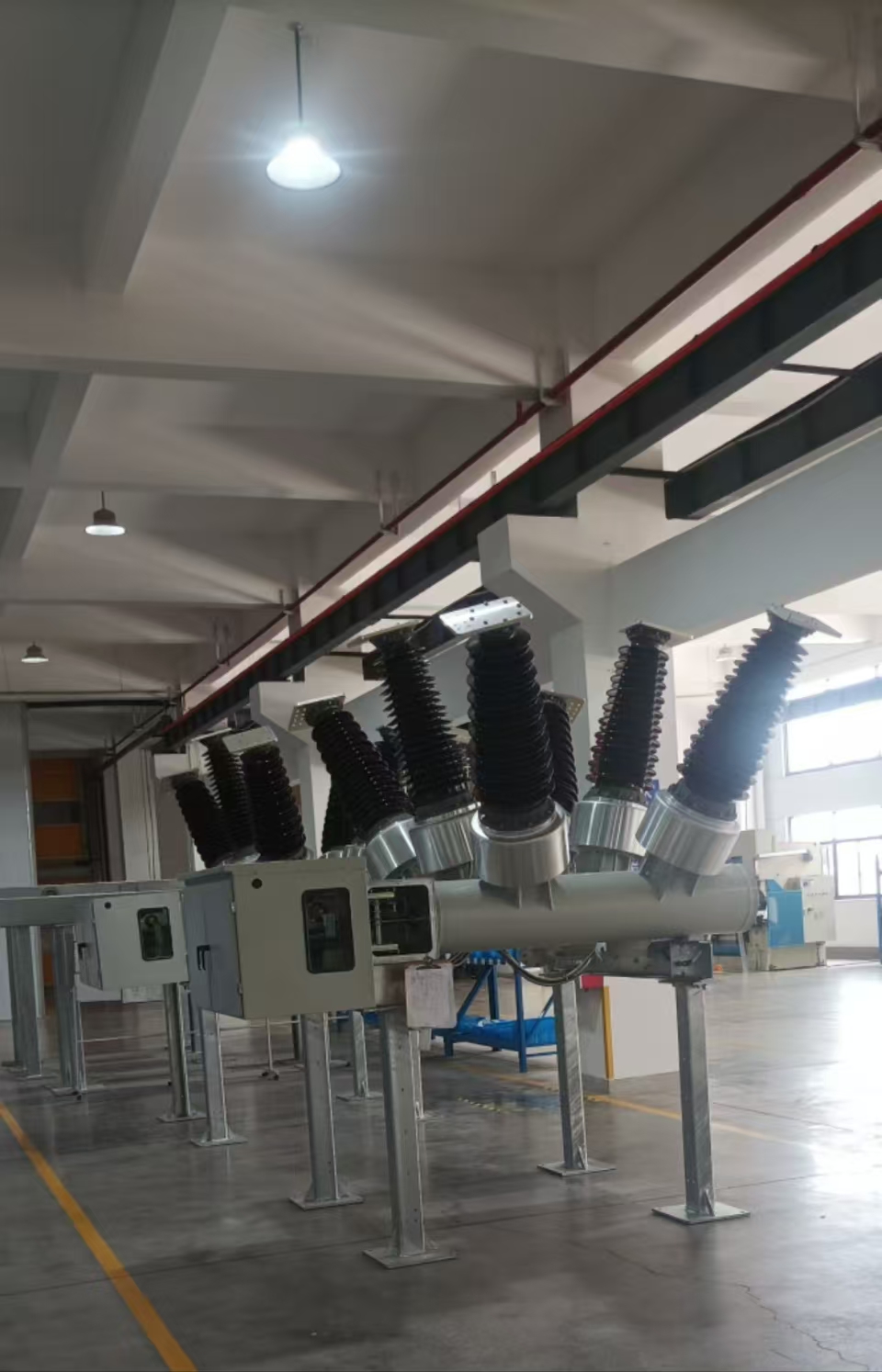

LW36-126/T3150-40 Wysokonapięciowy wyłącznik automatyczny AC SF₆ typu zbiornikowego

 Przegląd

 LW36-126/T3150-40 Wysokonapięciowy wyłącznik automatyczny typu AC SF₆ w zbiorniku i przekładnik prądowy razem, a komora gaszenia łuku jest zainstalowana poziomo w uziemionej obudowie ze stopu aluminium, wyposażonej w sprężynowy mechanizm napędowy typu CT26. Wykorzystuje mniej komponentów, ma prosty i kompaktowy układ, jest ogólnie solidny i trwały, spełniając wymagania przełączników bezolejowych. Ma doskonałe właściwości mechaniczne i wysoką niezawodność. Wszystkie ważne komponenty są przetwarzane przez CNC i wyposażenie centrum obróbczego, a łożyska produkowane są z markowych łożysk (takich jak IKO, INA, SKF itp.) o trwałości mechanicznej do 10000 razy. Nadaje się do napowietrznych rozdzielnic wysokiego napięcia trójfazowego prądu przemiennego 50 Hz, może być stosowany do sterowania i ochrony systemów przesyłowych i transformatorowych 72,5 (126) kV; Można go również stosować do podłączania wyłączników automatycznych oraz otwierania i zamykania baterii kondensatorów.

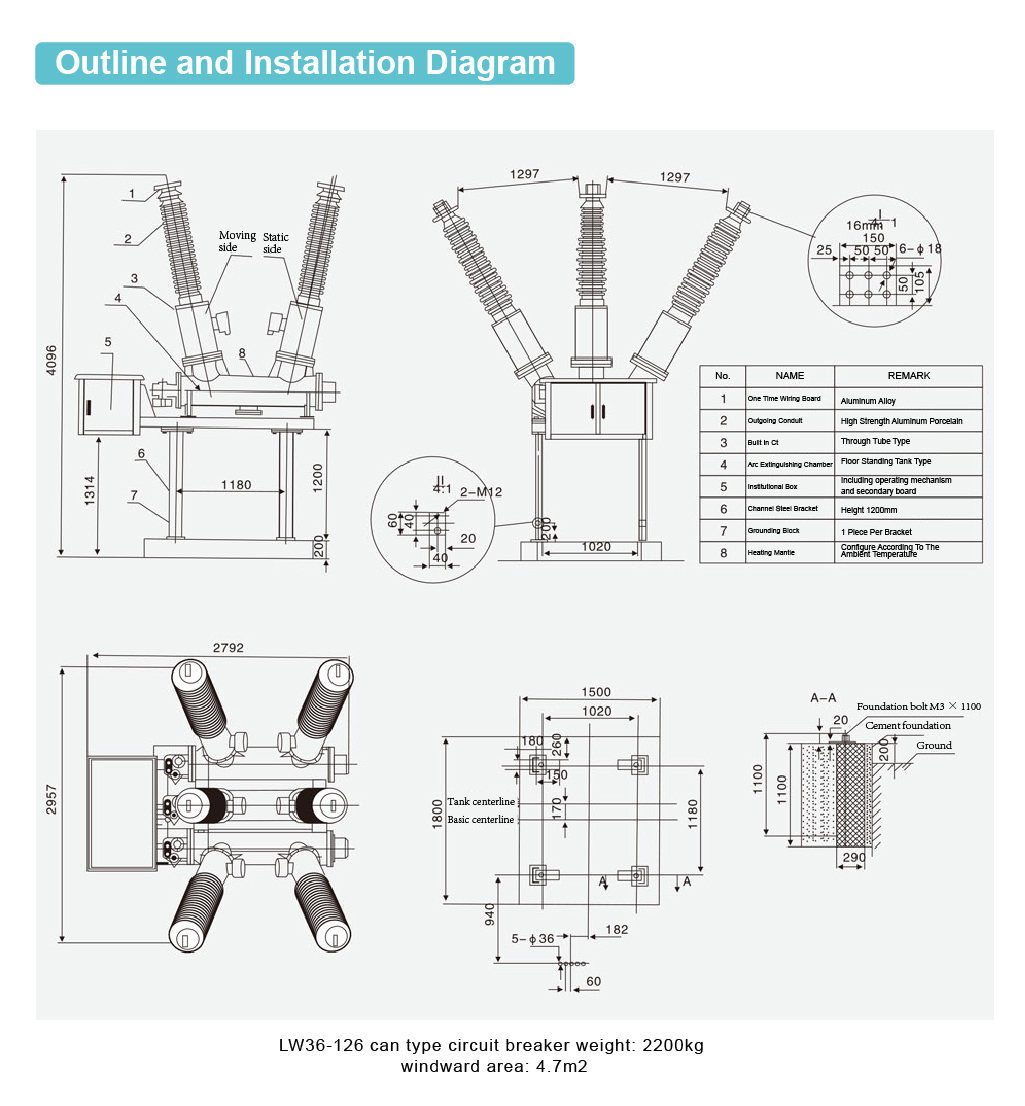

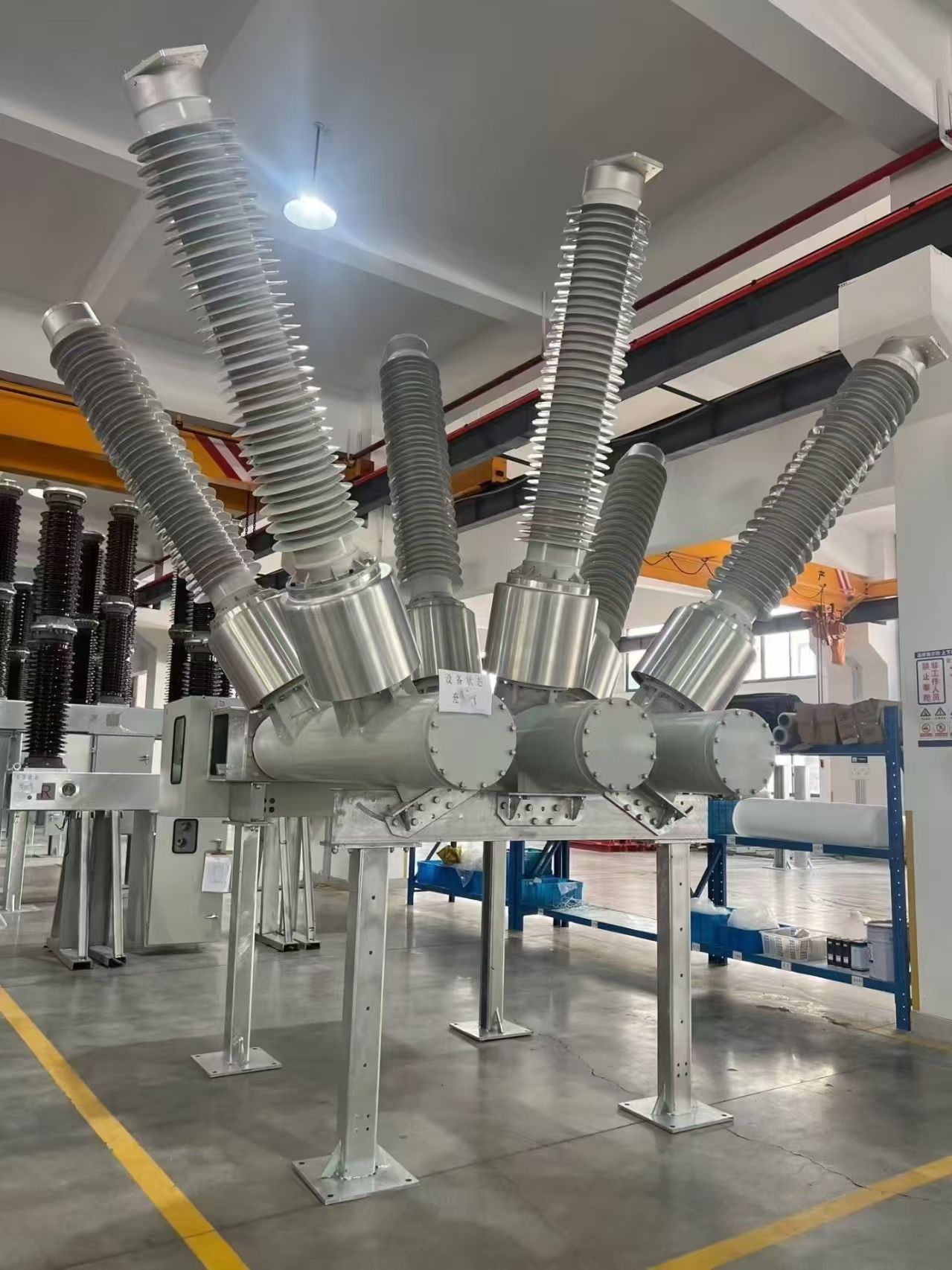

 Charakterystyka strukturalna

 W wyłączniku zastosowano trójfazową konstrukcję z pojedynczym pęknięciem w kształcie słupka porcelanowego, z mechanizmem sprężynowym dla trzech faz rozmieszczonych pośrodku i połączonych trzema fazami, co zapewnia nowatorski i wykwintny wygląd. Wyłącznik wykorzystuje gaz SF6 jako środek izolujący i gaszący łuk. Podczas pracy trzy bieguny wyłącznika są podłączone do gazu SF6, a przekaźnik gęstości typu wskaźnikowego służy do monitorowania jego ciśnienia i postępu gęstości. Dzięki zastosowaniu zasady samogasnącego gaszenia łuku i zoptymalizowanej konstrukcji układu ruchu wyłącznika, wydajność mechaniczna została skutecznie poprawiona, a moc robocza została znacznie zmniejszona; Doskonała skuteczność hamowania i długa żywotność elektryczna;

 Podwozie montażowe i wspornik wykonane są z blach stalowych, które są w całości gięte, a obróbka powierzchniowa jest w całości cynkowana ogniowo. Wszystkie odsłonięte elementy złączne są wykonane z materiałów o wysokiej wytrzymałości i ocynkowane ogniowo lub wykorzystują standardowe części ze stali nierdzewnej. Zewnętrzna powłoka skrzynki mechanizmu wykonana jest ze stali nierdzewnej, dzięki czemu produkt ma doskonałą odporność na korozję;

 Wysoka niezawodność mechaniczna, możliwość częstej pracy;

 Ze względu na naturalną wysoką wytrzymałość izolacji gazowego sześciofluorku siarki i zastosowanie doskonałego ruchu styków w wyłącznikach, nie dochodzi do ponownego zapłonu wyłączającego prądu pojemnościowego; Poziom izolacji zewnętrznej jest wysoki, a izolacja zewnętrzna została zaprojektowana z dużą drogą upływu. Droga upływu wynosi ≥ 31 mm/kV, a działanie przeciw zanieczyszczeniom jest doskonałe. Może bezpiecznie pracować nawet w trudnych warunkach; Wysoka obciążalność prądowa: Przeprowadź test wzrostu temperatury przy 1,2-krotności prądu znamionowego 3150A, czyli 3780A, a w każdym punkcie nadal występuje duży margines wzrostu temperatury;

 Ogólna struktura wyglądu produktu jest zwarta, łatwa w instalacji i debugowaniu na miejscu, a obciążenie konserwacją jest niewielkie.

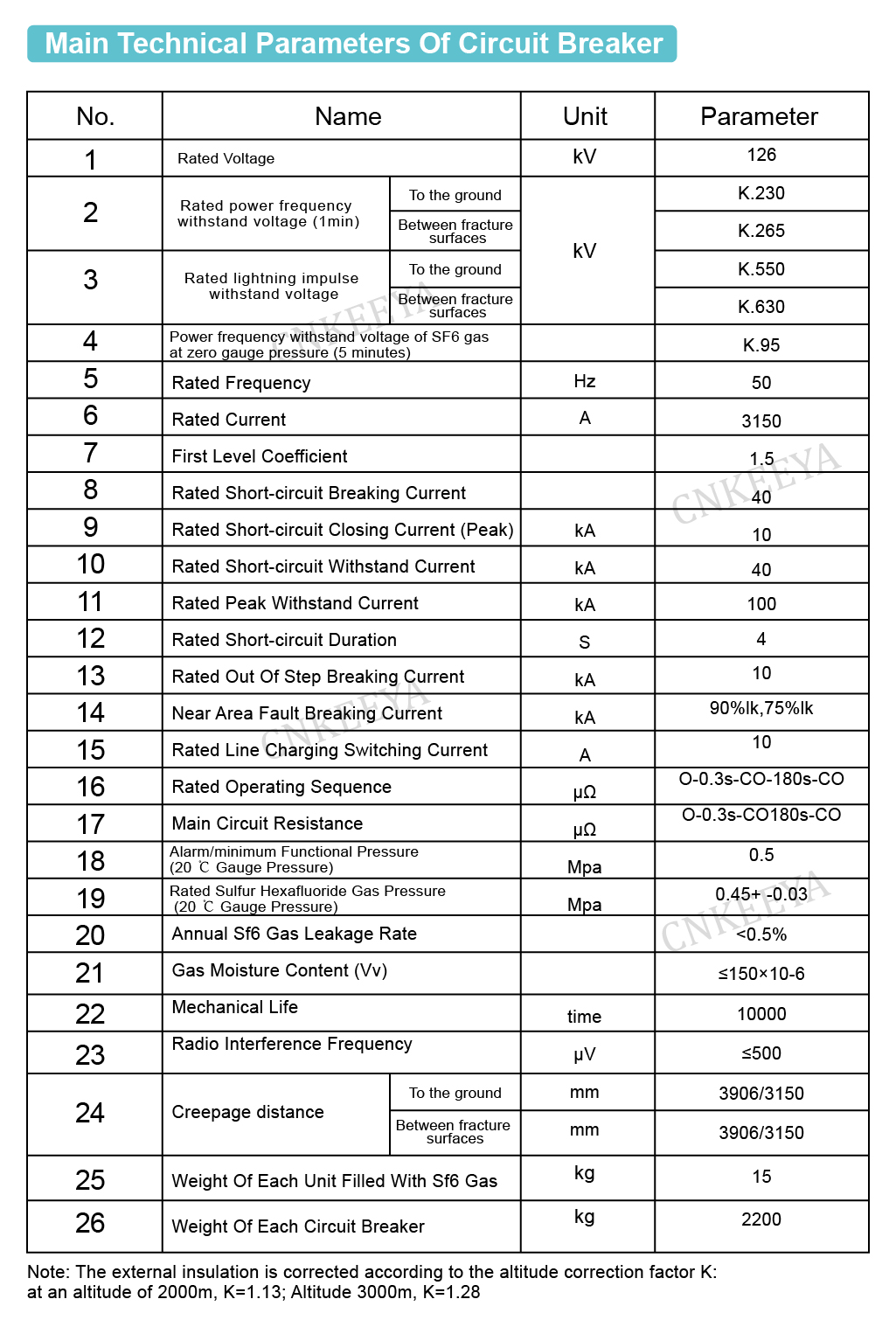

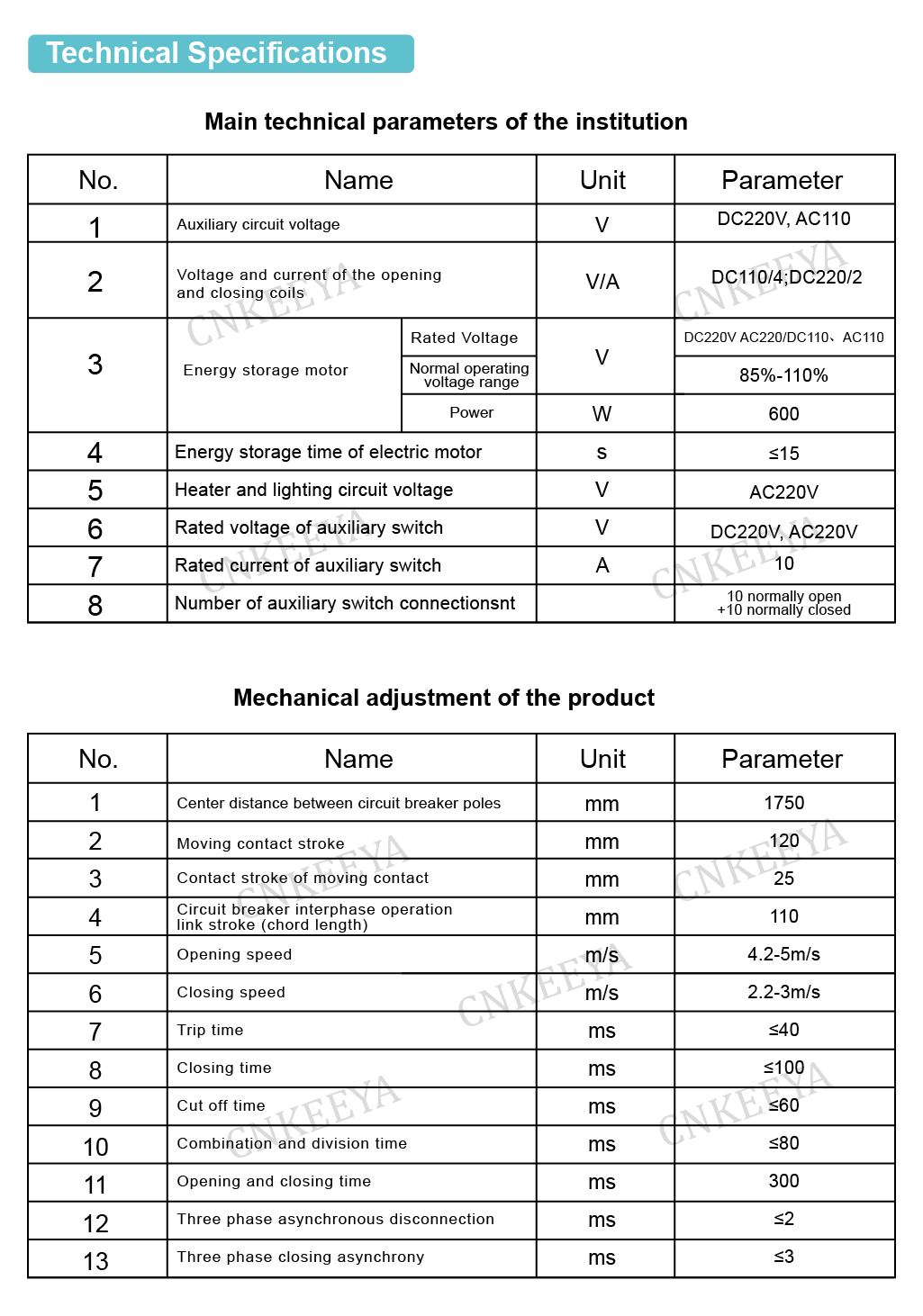

 Instrukcje zamawiania

 Model i specyfikacje wyłącznika;

 Znamionowe parametry elektryczne (napięcie, prąd, prąd wyłączalny itp.)

 Warunki środowiskowe stosowania (temperatura otoczenia, wysokość nad poziomem morza, poziom zanieczyszczenia środowiska)

 Znamionowe parametry elektryczne obwodu sterującego (napięcie znamionowe silnika magazynującego energię, napięcie znamionowe cewek otwierających i zamykających); Nazwy i ilości wymaganych części zamiennych, sprzętu specjalistycznego i narzędzi (należy zamawiać osobno);

 Kierunek okablowania terminala na raz.
