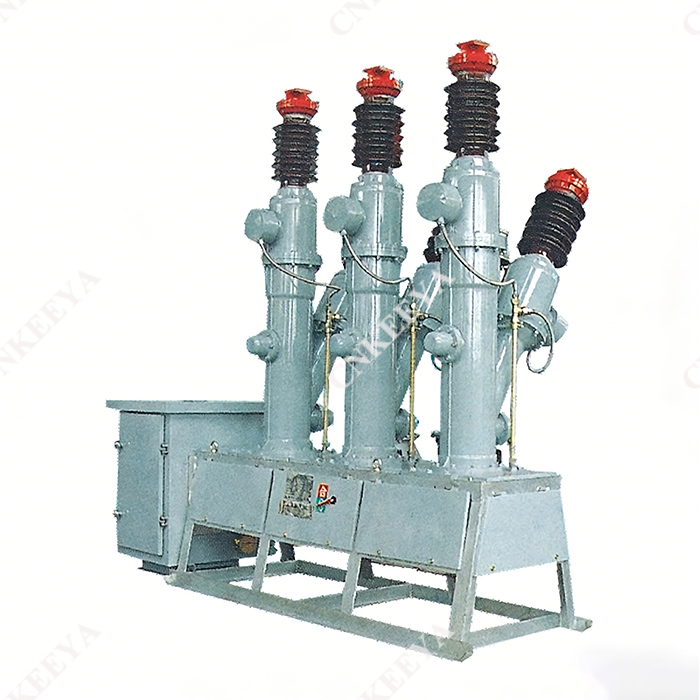

LW8(A)-40.5 Zewnętrzny wyłącznik automatyczny wysokiego napięcia z sześciofluorkiem siarki

 Przegląd

 Zewnętrzny wyłącznik wysokiego napięcia z sześciofluorkiem siarki LW8(A)-40.5 to trójfazowe zewnętrzne urządzenie elektryczne wysokiego napięcia prądu przemiennego 50 Hz, które wykorzystuje gaz SF6 jako środek do gaszenia łuku i izolacji, przyjmuje strukturę gaszenia łuku ciśnieniowego i ma dużą zdolność wyłączania. Może być szeroko stosowany w systemach elektroenergetycznych o napięciu znamionowym 40,5 kV jako podstacja, prąd znamionowy otwierania i zamykania elektrowni, prąd zwarciowy, może być stosowany jako wyłącznik łączący i baterię kondensatorów. Wewnętrzny przekładnik prądowy służy do celów pomiarowych i ochronnych i jest ulepszonym produktem wyłącznika.

 Charakterystyka strukturalna

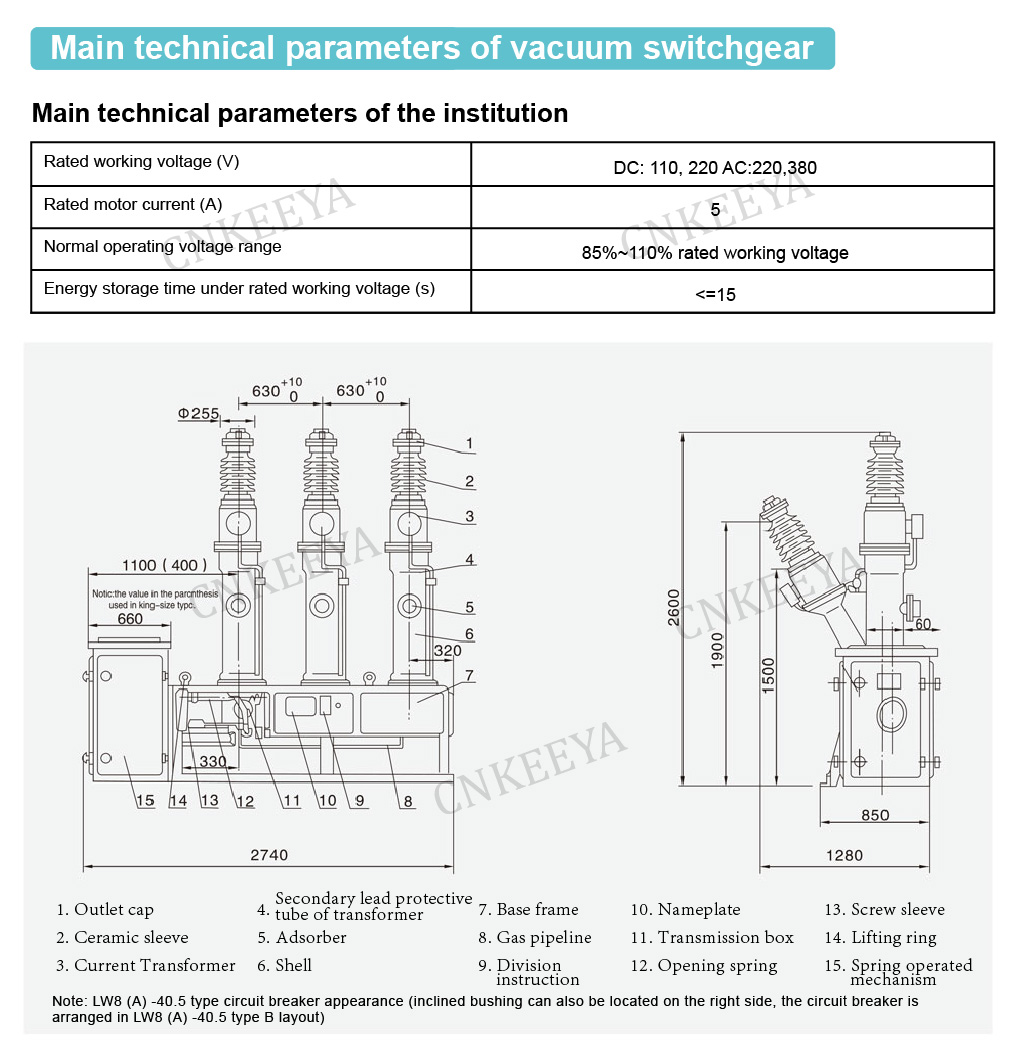

 Wyłącznik jest konstrukcją o małym zbiorniku podłogowym, wyposażoną w mechanizm sprężynowy CT14; Mechanizm jest instalowany w połączeniu z korpusem głównym, z prostą instalacją, wygodnym debugowaniem, niezawodnym działaniem i odpowiednim do częstej pracy; Instytucja ma żywotność ponad 3000 razy;

 Przyjmując konstrukcję gaszącą łuk sprężonym powietrzem, zdolność wyłączania jest szczególnie duża, przy skumulowanym wyłączaniu 12 razy przy 40 kA, ustanawiając rekord najwyższy w Chinach;

 Niezawodne działanie uszczelniające. Dzięki uszczelkom uszczelnienie dynamiczne wykorzystuje pierścień uszczelniający w kształcie litery „V” ze strukturą kompensującą nacisk sprężyny, a płytka okablowania wtórnego transformatora jest dostarczana przez spółkę joint venture w celu zapewnienia rocznego wskaźnika wycieku powietrza na poziomie mniejszym niż 0,5%;

 Wewnętrzny przekładnik prądowy wykonany jest ze stopu mikrokrystalicznego o wysokiej przenikalności magnetycznej, z poziomem dokładności 0,2 lub 0,2 sekundy. W zależności od potrzeb użytkownika można podłączyć 12 transformatorów. Nadaje się do linii nieobciążonej o długości 50 km bez ponownego zapłonu.
