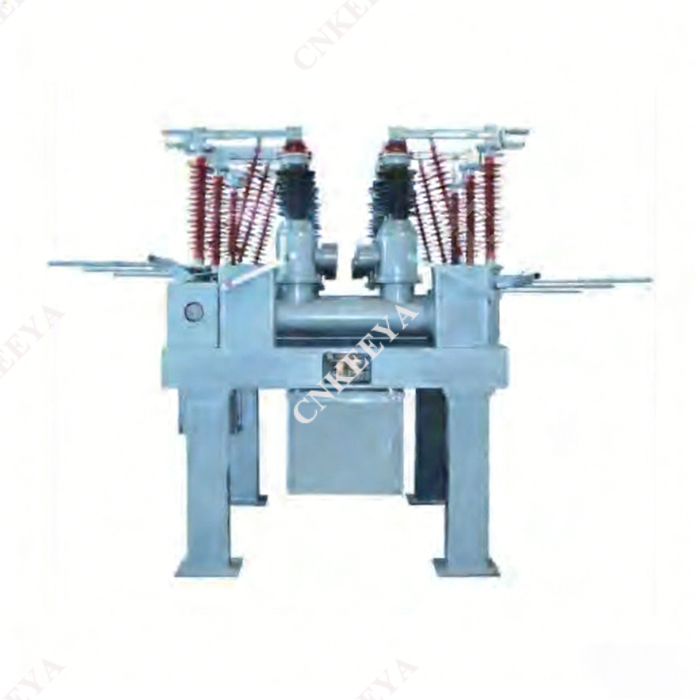

Typ ZCW□-40.5/Z Kompozytowy aparat próżniowy typu otwartego

 Przegląd

 1.1 Próżniowy aparat kompozytowy typu ZCW□-40.5/Z typu otwartego jest zintegrowanym zespołem rozdzielnicy z powietrzem jako zewnętrznym środkiem izolacyjnym i gazem SF₆ jako środkiem gaszącym łuk. Stosowany jest do sterowania i ochrony trójfazowych systemów przesyłu i dystrybucji energii elektrycznej 40,5 kV, a także nadaje się do stosowania jako wyłącznik sprzęgający oraz w scenariuszach przełączania baterii kondensatorów. Produkt ten jest idealny do podstacji miejskich, podstacji przemysłowych i podstacji górskich z ograniczeniami terenowymi. Posiada następujące zalety:

 Wyłączniki, odłączniki, uziemniki, przekładniki prądowe, przekładniki napięciowe, ograniczniki przepięć, bezpieczniki, szyny zbiorcze i inne komponenty są organicznie zintegrowane na uziemionych stalowych wspornikach konstrukcyjnych, charakteryzując się zwartą konstrukcją.

 Zajmuje tylko od 30% do 50% przestrzeni sprzętu typu split, co oszczędza grunt i zmniejsza koszty budowy projektu.

 Całe pole jest fabrycznie prefabrykowane, a montaż i uruchomienie przeprowadzane są fabrycznie i dostarczane na miejsce montażu w całości, co skraca czas montażu.

 Zastosowano wysokowydajne komory do gaszenia łuku, przekładniki napięciowe, ograniczniki przepięć z izolatorami kompozytowymi i rozłączniki o całkowicie sprawdzonej wydajności, zapewniające w zasadzie bezobsługową pracę i wysoką niezawodność.

 Pomiędzy polami zastosowano fabrycznie prefabrykowane samonośne szyny zbiorcze, co eliminuje potrzebę konstruowania ram wsporczych przez użytkownika.

 Układ jest elastyczny i można go dostosować do różnych trybów okablowania.

 Wyłącznik można całkowicie podnieść w celu konserwacji lub wymiany, minimalizując czas przerwy w dostawie prądu spowodowanej usterkami korpusu do mniej niż 3 godzin.

 1.2 ZWC□-40.5 jest wyposażony w wysokiej jakości komponenty i systemy:

 Komora samogasnąca łuku elektrycznego o zdolności wyłączania 31,5 kA i całkowitym czasie wyłączania 3 cykle; ma prostą i niezawodną konstrukcję i może osiągnąć 20-krotność wyłączania pełnej wydajności.

 Mechanizm napędowy CTB całkowicie sprężynowy, spełniający wymagania „bezolejowe” dla rozdzielnic; ma doskonałe właściwości mechaniczne, zwartą konstrukcję i wysoką niezawodność, uzyskał patenty krajowe i został nagrodzony jako produkt naukowy i technologiczny.

 Wszystkie odłączniki są wyposażone w izolatory kompozytowe i mają jednoramienną konstrukcję bezpośrednio obrotową charakteryzującą się dużą prostotą i niezawodnością; Stosowane są palce stykowe z grafitu samoprzylepnego, posrebrzane, z rozproszonej miedzi, charakteryzujące się dobrą odpornością na naprężenia strukturalne, dużą obciążalnością prądową i bezobsługową pracą.

 Wszystkie odsłonięte części metalowe są zabezpieczone zaawansowaną technologią antykorozyjną, zapewniającą brak rdzy przez 20 lat w ogólnie zanieczyszczonych warunkach.

 1.3 ZWC□-40.5 jest zgodny z normami krajowymi GB1984-2003, GB11032-89 i GB1985-2004 oraz spełnia wymagania norm Międzynarodowej Komisji Elektrotechnicznej (IEC) IEC56, IEC99-4, IEC129 i IEC694. Wszystkie pozostałe komponenty wewnętrzne spełniają odpowiednie wymagania norm.

 Struktura i zasada działania

 2.1 Ten produkt jest przeznaczony do zastosowań zewnętrznych. Warunki środowiskowe pracy są następujące:

 A. Wysokość: Nie przekraczająca 2000 m (do uzgodnienia przy zamówieniu)

 B. Temperatura otoczenia: -40 ℃ ~ +40 ℃

 C. Wilgotność względna: średnia dzienna nie większa niż 95%, średnia miesięczna nie większa niż 90% (przy 25 ℃)

 D. Prędkość wiatru: Nie więcej niż 35 m/s

 mi. Klasa zanieczyszczenia: Klasa IV, nominalna droga upływu większa niż 31mm/kV

 F. Brak środowisk łatwopalnych, wybuchowych, chemicznie żrących lub o silnych wibracjach

 G. Intensywność sejsmiczna: Nie przekraczająca klasy 8

 H. Grubość powłoki lodowej: nie więcej niż 10 mm
