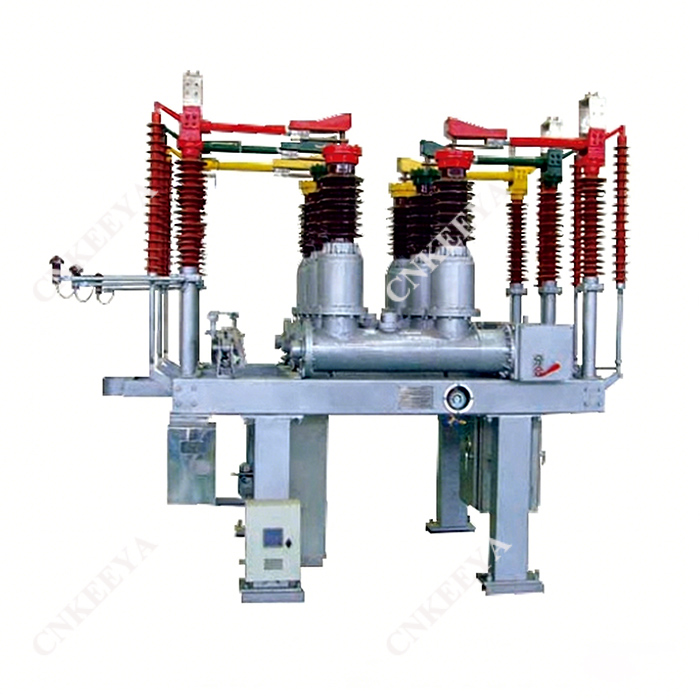

ZCW10-40.5L Typ Zewnętrzny, kombinowany kombinowany aparat elektryczny

 Przegląd

Zewnętrzny kombinowany aparat elektryczny typu ZCW10-40.5L to kompletny zestaw kombinowanych urządzeń elektrycznych, które wykorzystują powietrze jako zewnętrzną izolację, gaz SF6 jako środek gaśniczy łuku. Sterowanie i ochrona systemów przesyłowych i dystrybucyjnych 72,5 KV dla trójfazowego prądu przemiennego może być również wykorzystywane do łączenia wyłączników oraz otwierania i zamykania baterii kondensatorów. Nadaje się do podstacji miejskich, podstacji korporacyjnych i podstacji górskich o ograniczonym zagospodarowaniu terenu.

 Charakterystyka strukturalna

 Wyłącznik jest konstrukcją o małym zbiorniku podłogowym, wyposażoną w mechanizm sprężynowy CT35; Mechanizm jest instalowany w połączeniu z korpusem głównym, z prostą instalacją, wygodnym debugowaniem, niezawodnym działaniem i odpowiednim do częstej pracy; Instytucja ma żywotność ponad 10000 razy;

 Przyjmując konstrukcję gaszącą łuk sprężonym powietrzem, zdolność wyłączania jest szczególnie duża, przy skumulowanym wyłączaniu 12 razy przy 40 kA, ustanawiając rekord najwyższy w Chinach;

 Niezawodne uszczelnienie Dzięki uszczelkom uszczelnienie dynamiczne wykorzystuje pierścień uszczelniający w kształcie litery „V” ze strukturą kompensującą nacisk sprężyny, a płytka okablowania wtórnego transformatora jest dopasowana przez przedsiębiorstwo joint venture, z rocznym współczynnikiem wycieku powietrza mniejszym niż 0,5%;

 Wewnętrzny przekładnik prądowy wykonany jest ze stopu mikrokrystalicznego o wysokiej przenikalności magnetycznej, z poziomem dokładności 0,2 lub 0,2 sekundy. W zależności od potrzeb użytkownika można podłączyć 12 transformatorów. Nadaje się do linii nieobciążonej o długości 50 km bez ponownego zapłonu.

 Instrukcje zamawiania

 Model i specyfikacje wyłącznika;

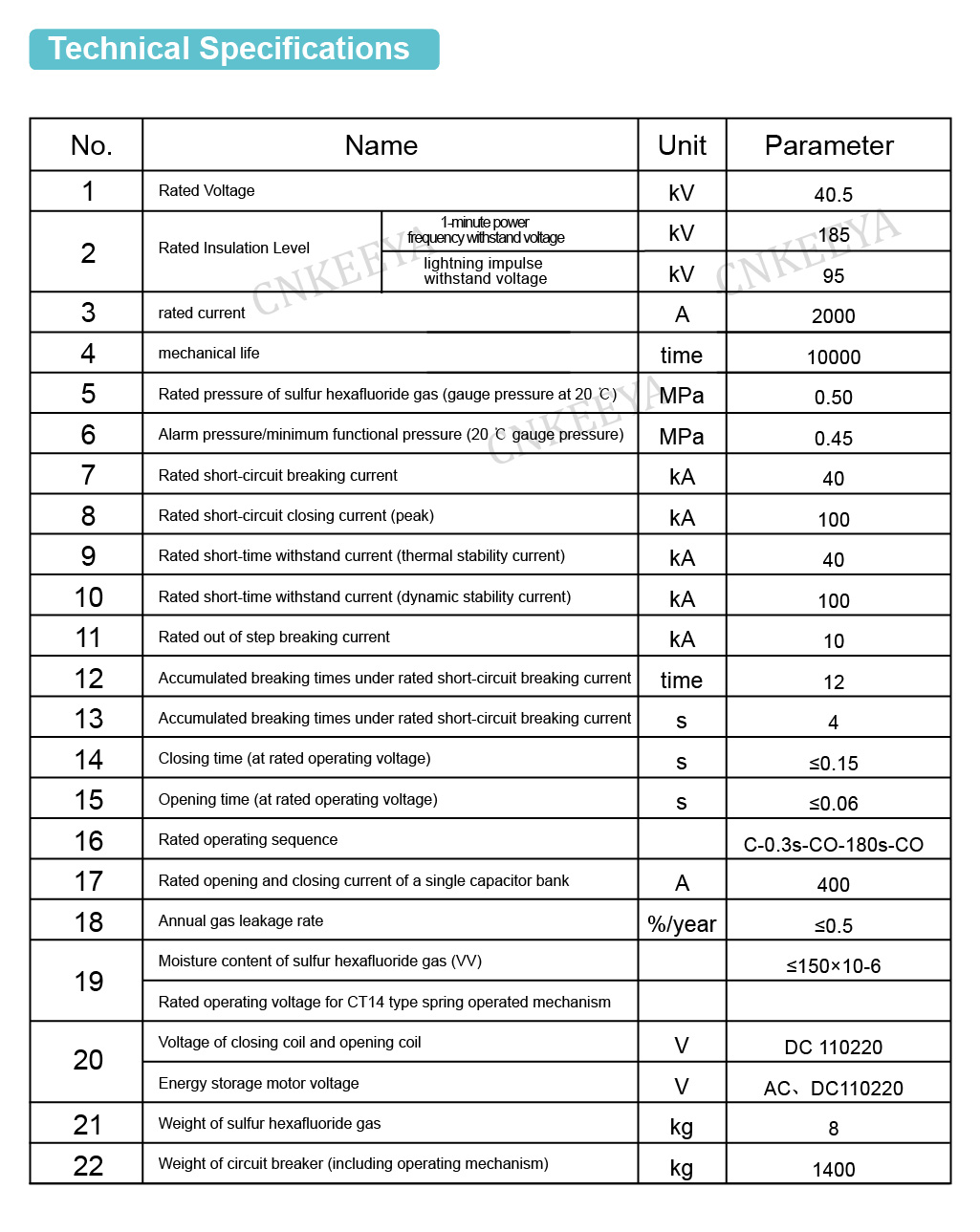

 Znamionowe parametry elektryczne (napięcie, prąd, prąd wyłączalny itp.)

 Warunki środowiskowe stosowania (temperatura otoczenia, wysokość nad poziomem morza, poziom zanieczyszczenia środowiska);

 Napięcie robocze mechanizmu napędowego i napięcie silnika;

 Ilość, przekładnia prądowa, kombinacja poziomów i obciążenie wtórne wewnętrznych lub zewnętrznych przekładników prądowych; Nazwy i ilości części zamiennych, narzędzi specjalnych i wyposażenia (należy zamawiać osobno).
