Jako wiodący producent z siedzibą w Chinach, Keeya z dumą przedstawia opancerzoną, wyjmowaną rozdzielnicę prądu przemiennego w metalowej obudowie — konfigurowalne rozwiązanie, które łączy w sobie najnowocześniejszą technologię z przystępną ceną. W Keeya rozumiemy znaczenie rozwiązań dostosowanych do indywidualnych potrzeb, a nasze zaangażowanie w dostosowywanie znajduje odzwierciedlenie w projektowaniu tej rozdzielnicy.
Keeya, wybitny producent w Chinach, z dumą przedstawia opancerzoną, wyjmowaną rozdzielnicę prądu przemiennego w metalowej obudowie — wszechstronne i konfigurowalne rozwiązanie zaprojektowane z myślą o niezawodnej dystrybucji energii. Jako producenci Keeya kładzie duży nacisk na dostosowywanie do unikalnych potrzeb naszych klientów. Naszemu zaangażowaniu w dostarczanie rozwiązań dostosowanych do indywidualnych potrzeb towarzyszy dbałość o przystępność cenową. Opancerzona, wyjmowana rozdzielnica prądu przemiennego w metalowej obudowie odzwierciedla obietnicę firmy Keeya dotyczącą dostarczania produktów wysokiej jakości w niskiej cenie. To sprawia, że Keeya jest zaufanym wyborem dla tych, którzy poszukują zarówno elastyczności, jak i opłacalności swoich rozwiązań rozdzielczych, zapewniając niezawodne działanie w różnych zastosowaniach.

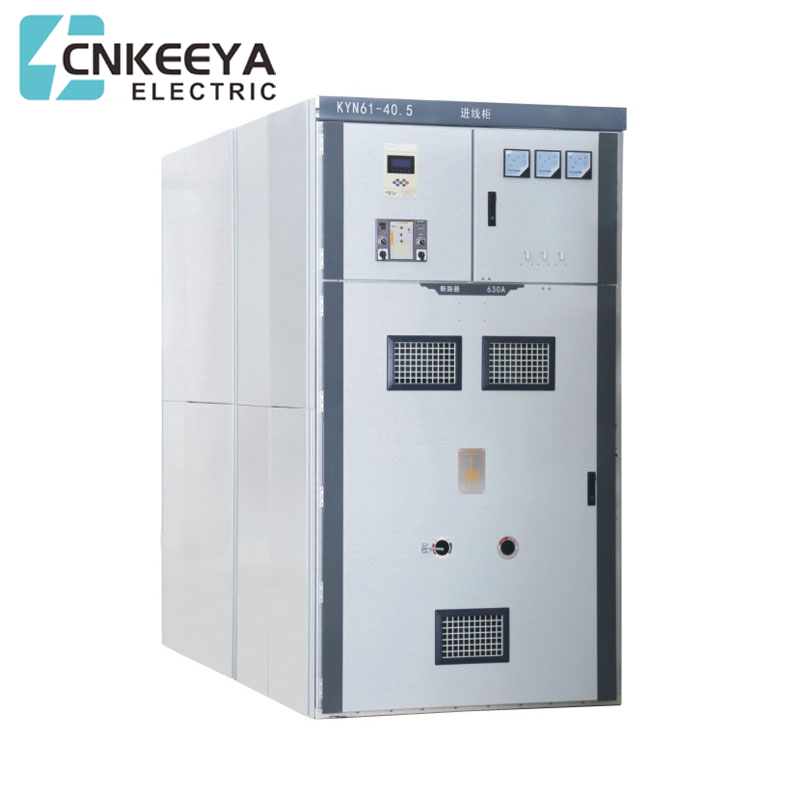

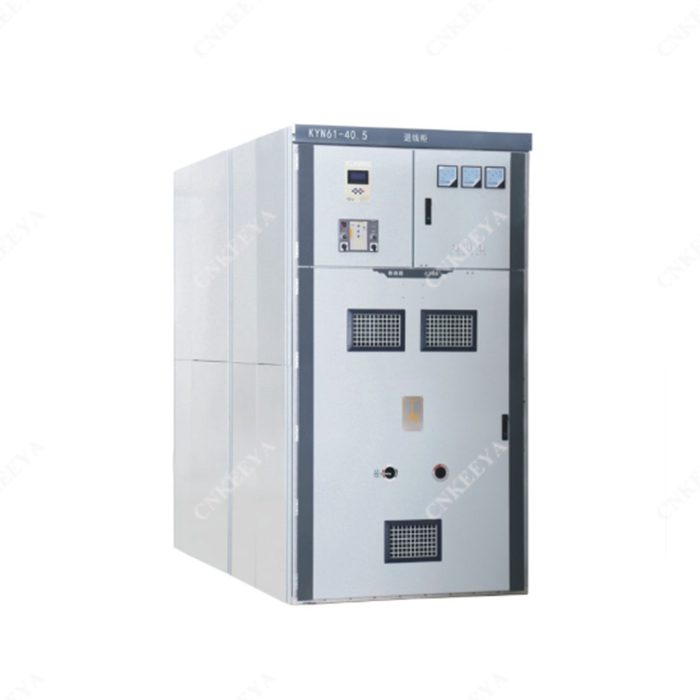

KYN61-40.5 (Z) opancerzona, wyjmowana rozdzielnica w metalowej osłonie prądu przemiennego (zwana dalej rozdzielnicą) to kompletny zestaw wewnętrznych urządzeń do dystrybucji energii trójfazowej prądu przemiennego 50 Hz o napięciu znamionowym 40,5 KV. Stosowany jest głównie w elektrowniach, podstacjach i przedsiębiorstwom przemysłowym i górniczym do odbioru i dystrybucji energii elektrycznej w celu sterowania, zabezpieczenia i monitorowania obwodu, a także może być wykorzystywana w miejscach częstej pracy. Rozdzielnica spełnia normy GB3906-2006, GB/T11022-2011 i DL/T404 -2018
● Konstrukcja szafy przyjmuje konstrukcję zmontowaną, a wyłącznik przyjmuje konstrukcję typu Boor na wózku ręcznym;
● Wyposażony jest w nowy typ wyłącznika próżniowego z izolacją kompozytową, charakteryzujący się dobrą wymiennością i łatwą wymianą;
● W ramie wózka zamontowany jest mechanizm popychający nakrętkę, który może z łatwością przesuwać wózek i zapobiegać uszkodzeniu konstrukcji napędowej przez nieprawidłowe działanie;
● Wszystkie operacje można wykonywać, gdy drzwi szafki są zamknięte;
● W blokowaniu głównego wyłącznika, wózka ręcznego i drzwi szafy sterowniczej zastosowano obowiązkową metodę mechanicznego blokowania, aby spełnić funkcję „Zapobiegania Pve”;
● Pomieszczenie kablowe ma dużo miejsca i umożliwia podłączenie wielu kabli;
● Szybki uziemnik służy do uziemiania i zamykania zwarć;
●Poziom ochrony obudowy to IP3X, a stopień ochrony to IP2X, gdy drzwi do pomieszczenia z wózkiem są otwarte;
● Produkt jest zgodny z GB3906-2006, DL/T404-2018 i nawiązuje do międzynarodowej normy IEC298.
● Temperatura otoczenia: górna granica +40℃, a średnia wartość zmierzona w ciągu 24 godzin nie przekracza 35℃, dolna granica -10℃;
● Wysokość: nie więcej niż 1000 m nad poziomem morza;
● Wilgotność względna: średnia dobowa nie większa niż 95%, średnia miesięczna nie większa niż 90%;
● Intensywność trzęsień ziemi: nie więcej niż 8 stopni;
● Prężność pary wodnej: średnia dobowa nie większa niż 2,2 kPa i średnia miesięczna nie większa niż 1,8 kPa;
● Środowisko otoczenia: brak ryzyka poprzedzającego lub wybuchu, brak poważnych zanieczyszczeń, brak korozji chemicznej lub gwałtownych wibracji.
Główny parametr techniczny szafy rozdzielczej próżniowej
| NIE. | Przedmiot | Jednostka | Wartość |
| 1 | Napięcie znamionowe | kV | 40.5 |
| 2 | Prąd znamionowy | A | 1250 1600 2000 |
| 3 | Częstotliwość znamionowa | Hz | 50 |
| 4 | Znamionowy krótkotrwały prąd wytrzymywany | kA | 20 25 31,5 |
| 5 | Znamionowy prąd szczytowy wytrzymywany | kA | 50 63 80 |
| 6 | Znamionowe napięcie wytrzymywane przy częstotliwości sieciowej | kV | 95/1 min |
| 7 | Znamionowe napięcie wytrzymywane udaru piorunowego | kV | 185 |
| 8 | Znamionowy czas zwarcia | s | 4 |
| 9 | Poziom ochrony | kA | IP3X |
Główny parametr techniczny wyłącznika próżniowego
| NIE. | Przedmiot | Jednostka | Wartość |
| 1 | Napięcie znamionowe | kV | 40.5 |
| 2 | Częstotliwość znamionowa | Hz | 50 |
| 3 | Znamionowe napięcie wytrzymywane przy częstotliwości sieciowej | kV | 95/1 min |
| 4 | Znamionowe napięcie wytrzymywane udaru piorunowego | kV | 185 |
| 5 | Prąd znamionowy | A | 1250 1600 2000 |
| 6 | Znamionowy krótkotrwały prąd wytrzymywany | kA | 20 25 31,5 |
| 7 | Znamionowy prąd wyłączalny zwarciowy | kA | 20 25 31,5 |
| 8 | Znamionowy prąd szczytowy wytrzymywany | kA | 50 63 80 |
| 9 | Znamionowy czas zwarcia | SM | 4 |
| 10 | Czas otwarcia | SM | 30≤t≤60 |
| 11 | Czas zamknięcia | SM | 50≤t≤60 |
| 12 | Znamionowy czas wyłączania prądu zwarciowego | Czas | 20 |
| 13 | Żywotność mechaniczna | Czas | 10000 |
● Wysokość pomieszczenia elektrycznego: ≥4500mm;
● Odległość pomiędzy tyłem szafy a ścianą: ≥1500mm;
● Płaskość ramy fundamentowej: ≤ 1mm/m²;
● Osadzone ceowniki stalowe fundamentu nie powinny przekraczać 3 mm nad podłożem;
● Można go przymocować do fundamentu za pomocą śrub lub spawania; Rozdzielnica waży około 1800kg;
● Szerokość korytarza operacyjnego rozdzielnicy (pojedyncza kolumna): ≥3000mm, podwójna kolumna (twarzą w twarz) ≥4000mm.
Proszę podać przy zamówieniu:
● Numer rozwiązania obwodu głównego, przeznaczenie, schemat systemu jednoliniowego, schemat rozmieszczenia i schemat rozmieszczenia pomieszczeń rozdzielczych;
● Schemat okablowania obwodu pomocniczego, schemat rozmieszczenia zacisków;
● Rodzaj, specyfikacja i ilość elementów elektrycznych w rozdzielnicy;
● Wymagania dotyczące funkcji kontrolnych, pomiarowych i zabezpieczających aparatury rozdzielczej i innych urządzeń zatrzaskowych i automatyki;
● Jeśli potrzebne jest połączenie szyny zbiorczej pomiędzy rozdzielnicą lub szafą linii dopływowych, należy podać takie dane, jak nominalna nośność szyny, rozpiętość szyny i wysokość od podłoża;
● Jeżeli potrzebne są akcesoria i części zamienne, należy podać model i ilość;
● Rozdzielnice stosowane w specjalnych warunkach środowiskowych należy szczegółowo opisać przy składaniu zamówienia.
