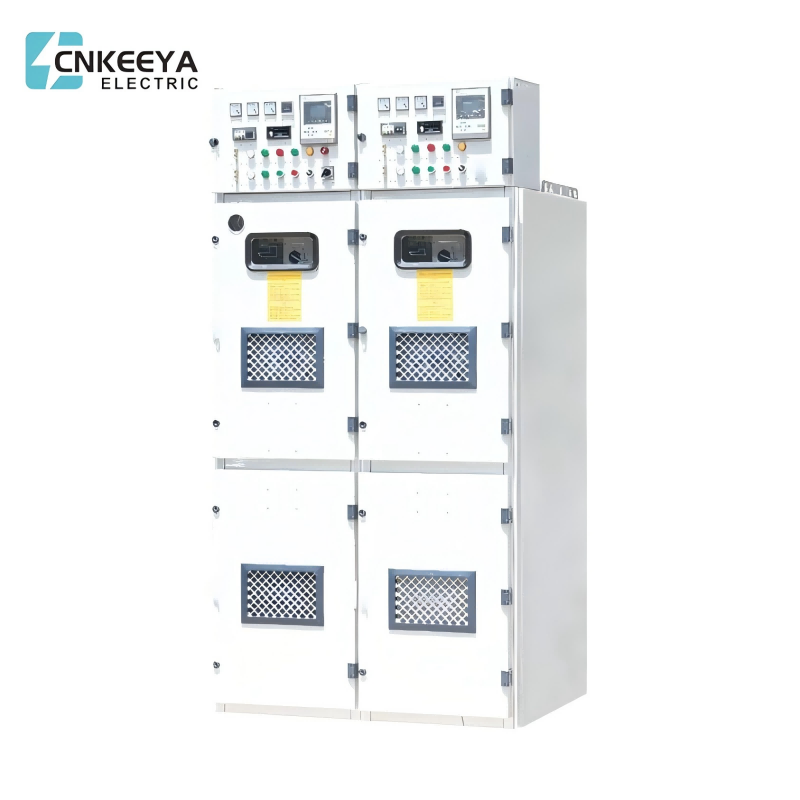

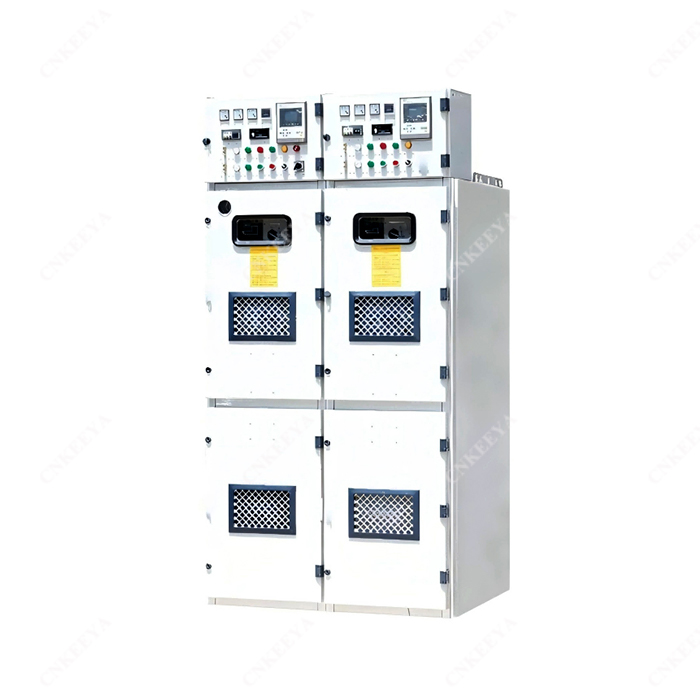

RM6-40.5 Całkowicie zamknięta, całkowicie izolowana jednostka główna z pierścieniem wypełnionym gazem

Keeya, wiodący dostawca, przedstawia w pełni zamkniętą, wypełnioną gazem jednostkę główną z pierścieniem RM6-40.5, łączącą najnowocześniejszą technologię z ekonomicznymi rozwiązaniami. Naszemu zaangażowaniu w dostarczanie produktów wysokiej jakości towarzyszy nasze zaangażowanie w zapewnienie konkurencyjnych cen. Keeya to niezawodne źródło wydajnych i niedrogich rozwiązań w dziedzinie całkowicie zamkniętych, w pełni izolowanych, pierścieniowych jednostek głównych wypełnionych gazem. Współpracuj z nami, aby uzyskać najwyższej klasy produkty, które odpowiadają Twoim rozważaniom budżetowym.

Jednostka główna RM6-40.5 z całkowicie zamkniętą, w pełni izolowaną jednostką główną z pierścieniem ges, to nowa generacja rozdzielnic produkowanych przez naszą firmę jako kompletny zestaw wnętrzowych urządzeń trójfazowych AC 5OHz 12-40,5kV do odbioru i dystrybucji energii elektrycznej. Stosowana jest głównie do transformacji mocy i przesyłu systemów elektroenergetycznych średniego napięcia, takich jak różne elektrownie, podstacje, przedsiębiorstwa przemysłowe i górnicze, metro, budynki cywilne i handlowe do kontroli, ochrony i monitorowanie. Charakteryzuje się niezawodnym działaniem, dużą zdolnością adaptacji i niewielkimi rozmiarami.

6-40,5 RM

RM6-40.5 Całkowicie zamknięta, całkowicie izolowana jednostka główna z pierścieniem wypełnionym gazem

Zgodne standardy

● GB 3906 Rozdzielnice i sterownice prądu przemiennego w obudowach metalowych dla napięć znamionowych powyżej 3,6 kV do 40,5 kV włącznie

● DL/T 404 Wewnętrzna rozdzielnica wysokiego napięcia prądu przemiennego

● IEC 62271-200:2003 Rozdzielnice i sterownice prądu przemiennego w osłonach metalowych na napięcia znamionowe powyżej 1 kV do 52 kV włącznie 1016001/003-0000-00 Standard zaopatrzenia w materiały chińskiej firmy State Grid Corporation dla 12 kV, 24 kV

● 1016001/003-0000-00 Norma dotycząca zakupów materiałów chińskiej firmy State Grid Corporation dla rozdzielnic wysokiego napięcia 12KV, 24kV 40,5kV 1016001/003-0000-00 Ogólne specyfikacje techniczne

Stan serwisowy

● Temperatura otoczenia: maksymalna temperatura wynosi 40 ℃, minimalna temperatura to -25 ℃, a średnia wartość zmierzona w ciągu 24 godzin nie przekracza 35 ℃;

● Wilgotność względna: średnia wartość wilgotności względnej zmierzona w ciągu 24h nie powinna przekroczyć 95%, a średnia miesięczna wartość wilgotności względnej nie powinna przekroczyć 90%.

● Do kondensacji może dojść w przypadku szybkich zmian temperatury przy dużej wilgotności. Średnia wartość ciśnienia pary wodnej zmierzona w ciągu doby nie powinna przekraczać 2,2 kPa, a średnia miesięczna wartość ciśnienia pary wodnej nie powinna przekraczać 1,8 kPa;

● Wysokość: nie więcej niż 1000 m;

● Intensywność sejsmiczna: nie więcej niż 8 stopni;

● Amplituda zakłóceń elektromagnetycznych indukowanych w systemie wtórnym nie powinna przekraczać 1,6 kV;

● Otaczające powietrze nie jest w oczywisty sposób zanieczyszczone kurzem, dymem, żrącymi i palnymi gazami, parą lub mgłą solną.

Uwaga: Jeżeli warunki użytkowania przekraczają powyższe wymagania, rozwiązanie można określić w drodze konsultacji z użytkownikiem. 6-40,5 RM RM6-40.5 Całkowicie zamknięta, całkowicie izolowana jednostka główna z pierścieniem wypełnionym gazem

Parametr techniczny

NIE.	Przedmiot			Jednostka	Techniczne parametr
1	Napięcie znamionowe			kV	12	40.5
2	Prąd znamionowy			A	1250~3150	1250 ~ 2500
3	Częstotliwość znamionowa			Hz	50
4	Znamionowy krótkotrwały prąd wytrzymywany			k/Vs	25, 31,5
5	Znamionowy prąd szczytowy wytrzymywany			kA	63, 80
6	Znamionowy czas trwania prądu zwarciowego			S	4
7	Znamionowy prąd zwarciowy wyłączalny			kA	25, 31,5
8	Znamionowy prąd załączeniowy zwarcia			kA	63, 80
9	Czas trwania łuku			S	0.5
10	Żywotność mechaniczna	Wyłącznik automatyczny		czas	2000	10000
		Wyłącznik izolujący			3000
		Przełącznik uziemiający			3000
11	Żywotność elektryczna wyłącznika			czas	30
12	Znamionowe ciśnienie gazu napełnionego (ciśnienie manometryczne przy 20 ℃)			MPa	0.05
13	Minimalne ciśnienie funkcjonalne (manometr ciśnienie w temperaturze 20℃)				0.03
14	SRoczny wskaźnik wycieku gazu SF6				≤0,5%
15	Znamionowy poziom izolacji	Znamionowe napięcie wytrzymywane przy częstotliwości sieciowej (1 min) (skuteczne)	Faza do fazy, faza do masy	kV	42	95
			odległość izolacyjna, otwarcie próżniowe		48	118
		Znamionowe napięcie wytrzymywane udaru piorunowego (szczytowe)	Faza do fazy, faza do masy	kV	75	185
			odległość izolacyjna, otwarcie próżniowe		85	215
16	Pomocniczy kontrola obwód	Napięcie znamionowe		V	12	40.5
		Moc 1min napięcie wytrzymywane częstotliwości			1250~3150	1250 ~ 2500
17	Gabinet stopień ochrony	Obudowa szafki			50
		Komora wypełniona gazem			25, 31,5
18	Kategoria utraty ciągłości działania			A	63, 80
19	Test wzrostu temperatury				4
20	Rezystancja obwodu głównego	1250		UΩ	25, 31,5
		2000			年
		2500			0.5
		3150			2000	10000
21	Częściowy wypisać	Napięcie testowe		kV	3000
		Pojedynczy element izolacyjny		komputer	3000
		Kompletny zestaw			30
22	Żywotność				0.05

6-40,5 RM

RM6-40.5 Całkowicie zamknięta, całkowicie izolowana jednostka główna z pierścieniem wypełnionym gazem

Notatka:

1.Nominalny prąd zwarciowy wyłączalny 40,5kV/2000A wynosi 31,5kA; znamionowy prąd zwarciowy wyłączalny 12kV/3150A wynosi 31,5kA;

2. Parametry znamionowego prądu szczytowego wytrzymywanego i znamionowego prądu krótkotrwałego wytrzymywanego przekładnika prądowego należy oceniać oddzielnie;

3. Rezystancja obwodu odnosi się do wartości zmierzonej mierzonej od linii wychodzącej gniazda łącznika szynowego (łącznie z łącznikiem szynowym) do strony linii wychodzącej gniazda kablowego (łącznie z urządzeniem prądowym). Jeżeli łącznik szynowy i urządzenie prądowe nie są uwzględnione, wartość z tabeli należy odjąć przez 20.

Zarys i schemat budowy rozdzielnicy

1. Mały pokój autobusowy

2. Instrumentarium

3. Przedział główny autobusu wypełniony gazem

4.Odłącznik stacji

5.Pomieszczenie mechanizmu operacyjnego

6.Wyłącznik automatyczny

7. Przedział wyłącznika wypełniony gazem

8. Sala kablowa

9.Przekładnik prądowy

10.Kabel

11.Odgromnik CM-35

12. Kanał zwalniający ciśnienie

13.Wtyczka kablowa

14.Gniazdo kablowe

15.Wtyczka gniazda testowego

16.Gniazdo testowe

17.Autobus oddziałowy

18. Urządzenie nadmiarowe ciśnienia

19. Autobus główny

20.Gniazdo złącza magistralnego

21.Łącznik autobusowy

Notatka:

a (szerokość szafki): 600 mm, 800 mm;

b(głębokość szafy): głębokość 1420 dla 12kV; Głębokość 1620 dla 40,5 kV.
