W dziedzinie infrastruktury elektrycznej firma Keeya z siedzibą w Chinach przoduje dzięki swojej wiedzy specjalistycznej w zakresie instalacji kondensatorów bocznikowych wysokiego napięcia. Dostosowując rozwiązania do konkretnych potrzeb klientów, Keeya jest przykładem swojego zaangażowania w niestandardowe i trwałe instalacje.
Keeya, wybitna fabryka i zaufany dostawca, specjalizuje się w dostarczaniu najnowocześniejszych rozwiązań w zakresie instalacji kondensatorów bocznikowych wysokiego napięcia. Dzięki zaangażowaniu w innowacje i precyzyjną inżynierię nasza fabryka specjalizuje się w wytwarzaniu zaawansowanych instalacji kondensatorów zaprojektowanych w celu poprawy jakości energii i wydajności w systemach wysokiego napięcia.
Biegłość firmy Keeya w dostarczaniu spersonalizowanych rozwiązań w zakresie instalacji kondensatorów bocznikowych wysokiego napięcia zapewnia bezproblemową integrację kondensatorów bocznikowych wysokiego napięcia z różnymi systemami elektrycznymi. Znane ze swojej trwałej konstrukcji, instalacje te ukazują zaangażowanie firmy Keeya w trwałość i niezawodność w obliczu zmiennych wymagań operacyjnych. Nacisk firmy Keeya na personalizację i trwałość pozycjonuje ją jako zaufanego partnera w zwiększaniu odporności i wydajności sieci elektrycznych wysokiego napięcia.
Wysokonapięciowy kondensator równoległy serii TBB (zwany dalej urządzeniem) jest odpowiedni dla serii mocy AC 50HZ i III 10KV.
● Znamionowe napięcie robocze wynosi 10 kV i może pracować przez długi czas poniżej 1,1-krotności napięcia znamionowego;
● Gdy wartość średnia kwadratowa nie przekracza 1,3 Un, instalacja może pracować w sposób ciągły przy częstotliwości znamionowej, znamionowym napięciu sinusoidalnym i prądzie bez stanu przejściowego;
● Instalacja jest wyposażona w zabezpieczenia nadprądowe, przepięciowe, podnapięciowe i inne zabezpieczenia przed awariami systemu;
● W celu ochrony przed zwarciem wewnętrznym kondensatora, oprócz zabezpieczenia bezpiecznikowego dla pojedynczego zestawu, instalacja posiada również różne zabezpieczenia przekaźnikowe w zależności od różnych form okablowania głównego;
● Projekt i wykonanie instalacji powinny być zgodne z normą GB50227-1995 dotyczącą projektowania instalacji kondensatora bocznikowego oraz JB711-1993 Instalacje kondensatorów bocznikowych wysokiego napięcia

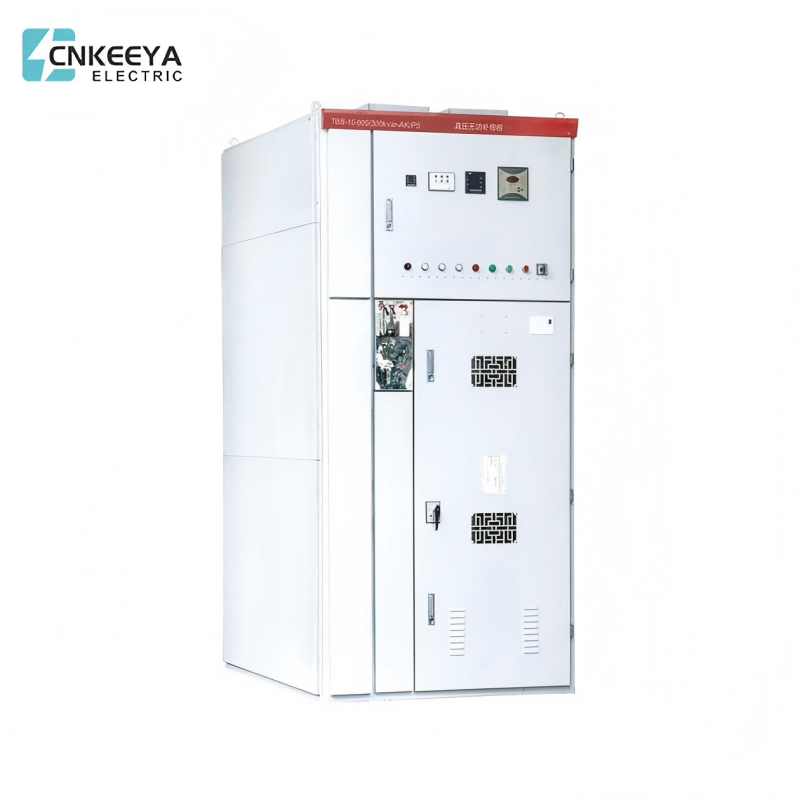

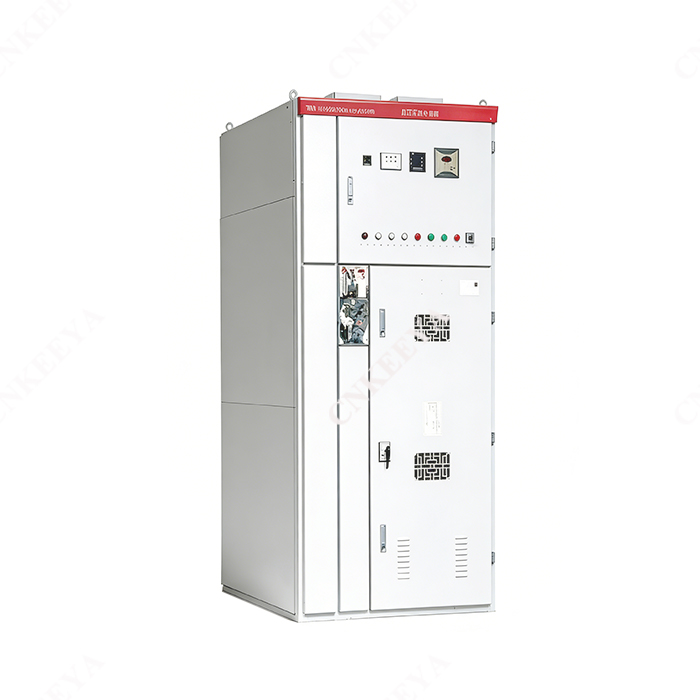

Instalacja kondensatora bocznikowego wysokiego napięcia TBB
Strukturę instalacji dzieli się na typ szafy i typ montażu. Typ montażu można również podzielić na typ chipa i typ pełnego demontażu. Konstrukcję szafy należy najpierw zainstalować w fabryce, następnie elementy należy usunąć, ponumerować i przetransportować na miejsce i zmontowany zgodnie z rysunkiem. Z perspektywy wewnętrznej, typ chipa jest głównie wygodny w obsłudze. Typ pełnego montażu jest zwykle stosowany na zewnątrz, co jest głównie wygodne w przypadku cynkowania ogniowego. To urządzenie składa się głównie z szafy reaktora, szafy wyładowczej i szafy kondensatorów.
● Szafka reaktora
Szafka reaktora służy głównie do ograniczania prądu rozruchowego przy zamykaniu i tłumienia harmonicznych. Podczas ograniczania prądu rozruchowego przy zamykaniu, dławik XL=(0,1~1)%XC; gdy tłumionych jest więcej niż 5 harmonicznych, XL=(5~6)%XC ;kiedy tłumione są więcej niż 3 harmoniczne, XL=(12~13)%XC.
● Szafka wyładowcza
Szafka wyładowcza składa się głównie z cewki wyładowczej lub transformatora napięciowego, ogranicznika tlenku cynku i rozłącznika uziemiającego. Cewka wyładowcza jest podłączona równolegle do baterii kondensatorów. Kiedy bateria kondensatorów jest odłączona od źródła zasilania, jej wydajność rozładowania zmniejszy resztkową napięcie na baterii kondensatorów od wartości szczytowej napięcia znamionowego do wartości poniżej 50V w ciągu 5s. Ograniczniki przepięć na bazie tlenku cynku służą do ograniczenia przepięć łączeniowych spowodowanych przełączaniem baterii kondensatorów. Odłącznik uziemiający służy do uziemienia szyny podczas konserwacji zaniku zasilania. Powyższą konfigurację można dostosować do wymagań użytkownika. Jeżeli tryb podłączenia linii to podwójna gwiazda szafa kondensatorów powinna być dwurzędowa lub dwuwarstwowa, a w szafie należy dodatkowo zainstalować przekładnik prądowy.
● Szafka kondensatorowa
Szafka kondensatora składa się głównie z bezpiecznika i kondensatora. Gdy wewnętrzne uszkodzenie kondensatora osiągnie 50% ~ 70%, bezpiecznik przepali, a kondensator uszkodzony zostanie oddzielony od obwodu zasilania, zapobiegając rozszerzeniu się wypadku.
● Montaż instalacji kondensatora bocznikowego
Instalacja ta służy głównie do łączenia kondensatora montażowego, cewki wyładowczej, odgromnika i uziemnika oraz dławika elektrycznego. Kondensator montażowy polega na zainstalowaniu odpowiedniej liczby pojedynczych kondensatorów z wewnętrznymi bezpiecznikami w skrzynce pełnej izolacji. Skrzynka jest wyposażona w zawór nadmiarowy ciśnienia i regulator temperatury ze stykami alarmowymi i wyzwalającymi. Instalacja ma zalety małej powierzchni Boora, prostej instalacji, wygodnej obsługi i konserwacji itp.

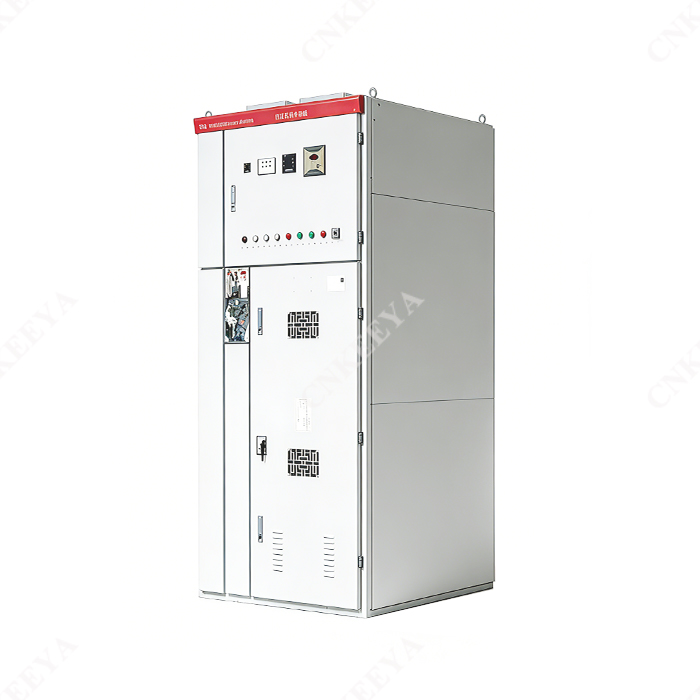

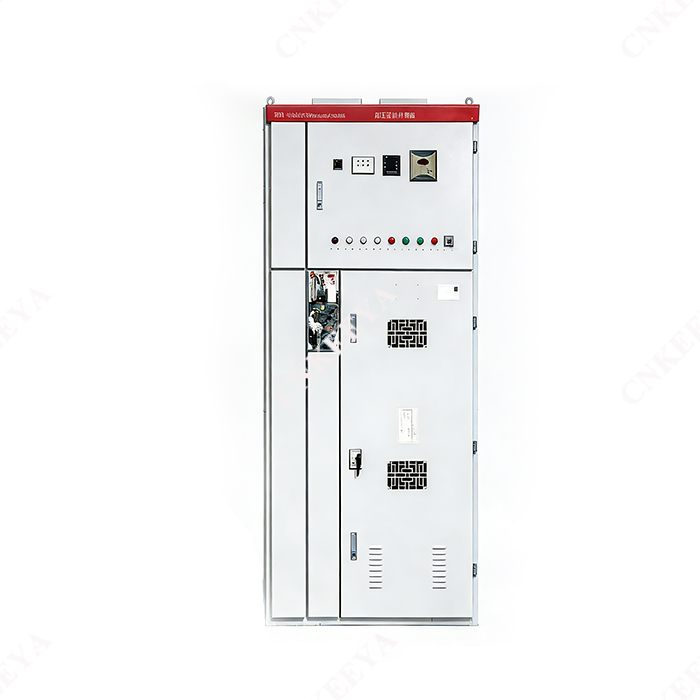

Instalacja kondensatora bocznikowego wysokiego napięcia TBB
1. 6 - osadzony kanał stalowy nr 10 i haczyki otwierane w dół;
2. 4 osadzone płyty stalowe i haczyki;
3. Listwa betonowa;
4. Wbudowana płyta stalowa i hak;
5. Osadzone stalowe płyty i haki są równomiernie rozmieszczone na obwód.
Typowe rozwiązanie obwodu pierwotnego instalacji pokazano na rysunku 1, gdzie uziemnik jest instalowany zgodnie z wymaganiami użytkownika. Podczas instalacji należy go umieścić w szafie wyładowczej, a głębokość szafy należy zmienić na 1200 mm.
● Moc systemu (kVA) i główne rozwiązanie okablowania, obciążenie systemu i tryb pracy;
● Liczba harmonicznych, każda harmoniczna napięcia i zawartość harmonicznych prądu (producent może zmierzyć w imieniu użytkownika);
● Współczynnik mocy systemu, współczynnik mocy po kompensacji i całkowita zdolność kompensacji (producent może zaprojektować w imieniu użytkownika);
● Plan miejsca instalacji, tryb instalacji, tryb wlotu i wylotu instalacji;
● Wymagania dotyczące rozmiaru i koloru obudowy.
