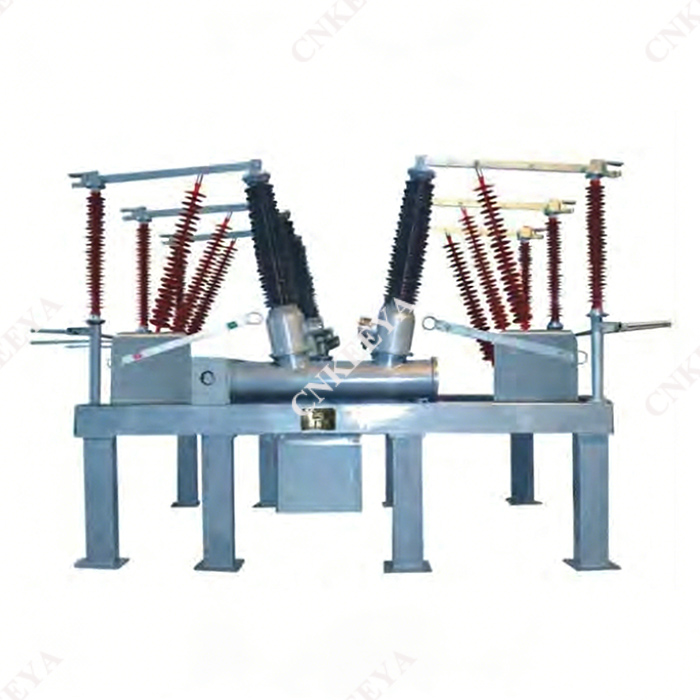

ZCW□-126/L Aparat kompozytowy z sześciofluorkiem siarki typu otwartego

 Przegląd

 1.1ZCW□-126/L Aparat kompozytowy z sześciofluorkiem siarki typu otwartego to kompletny zestaw kombinowanych aparatów elektrycznych, które wykorzystują powietrze jako zewnętrzną izolację, gaz SF6 jako środek gaśniczy łuku. Sterowanie i ochrona systemów przesyłowych i dystrybucyjnych 126 kV trójfazowego prądu przemiennego może być również stosowana w sytuacjach, gdy podłączone są wyłączniki i baterie kondensatorów. Nadaje się do podstacji miejskich, podstacji korporacyjnych i podstacji górskich o ograniczonym zagospodarowaniu terenu. Ten produkt ma następujące cechy:

 1) Organicznie łącz wyłączniki automatyczne, rozłączniki izolacyjne, uziemniki, przekładniki prądowe, przekładniki napięciowe SF6, odgromniki, szyny zbiorcze i inne komponenty na uziemionym wsporniku konstrukcji stalowej, uzyskując zwartą konstrukcję.

 2) Zajmuje tylko 30% -50% powierzchni typu split i ma cechy oszczędzania gruntu i zmniejszania kosztów projektu.

 3) Cały przedział jest prefabrykowany w fabryce, montowany i debugowany przed opuszczeniem fabryki, a następnie transportowany na miejsce instalacji jako całość, aby skrócić cykl instalacyjny.

 4) Zastosowanie wysokowydajnych komór do gaszenia łuku, transformatorów napięciowych SF6 i odgromników z izolatorami kompozytowymi, przy minimalnej konserwacji i wysokiej niezawodności

 5) Prefabrykowane samonośne szyny zbiorcze w fabrykach przegród nie wymagają ram stalowych ani izolatorów.

 6) Elastyczny układ i można go stosować do różnych metod okablowania.

 1.2 ZCW10 jest wyposażony w zoptymalizowaną komorę gaszenia łuku z własnym zasilaniem i mechanizm sprężynowy CT10-A.

 1.3 ZCW10 jest zgodny z normami krajowymi GB1984-2003, GB11032-89, GB1985-2004 i spełnia wymagania IEC 62271-100:2001, IEC 99-4, IEC 62271-102:2002 i IEC 60694:2002. Wszystkie pozostałe komponenty wewnątrz spełniają odpowiednie wymagania norm krajowych.
