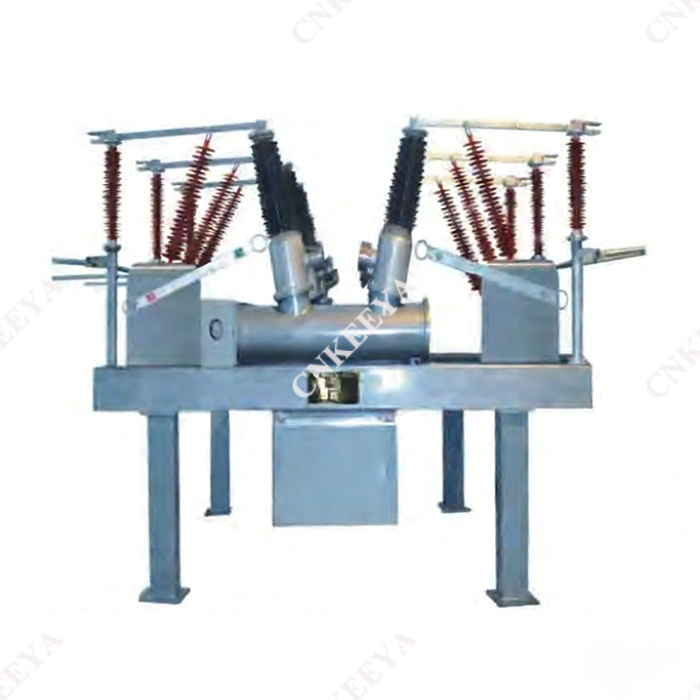

ZCW□-72,5/L Typ zewnętrzny, kombinowany aparat elektryczny SF₆

 Zgodne standardy

 Standardowe napięcia GB156

 GB311.1 Koordynacja izolacji urządzeń przesyłowych i dystrybucyjnych wysokiego napięcia

 GB11022 Ogólne wymagania techniczne dotyczące rozdzielnic i sterownic wysokiego napięcia

 GB1984 Wyłączniki wysokiego napięcia prądu przemiennego

 GB1985 Odłączniki i uziemniki wysokiego napięcia prądu przemiennego

 Transformatory napięciowe GB1207

 GB1208 Przekładniki prądowe

 DL/T402 Specyfikacja techniczna dotycząca zamawiania wyłączników wysokiego napięcia prądu przemiennego

 DL/T486 Specyfikacja techniczna dotycząca zamawiania odłączników i uziemników wysokiego napięcia prądu przemiennego

 DL/T593 Wspólna specyfikacja techniczna dotycząca zamawiania rozdzielnic i sterownic wysokiego napięcia

 Główne cechy

 Transformatory, wyłączniki, odłączniki, uziemniki, przekładniki prądowe, przekładniki napięciowe SF₆, ograniczniki przepięć, szyny zbiorcze i inne komponenty są organicznie zintegrowane na uziemionych stalowych wspornikach konstrukcyjnych, charakteryzujących się zwartą konstrukcją.

 Zajmuje tylko 30% ~ 50% przestrzeni sprzętu typu split, co oszczędza ziemię i zmniejsza koszty budowy projektu.

 Całe pole jest fabrycznie prefabrykowane, a montaż i uruchomienie przeprowadzane są fabrycznie i dostarczane na miejsce montażu w całości, co skraca czas montażu.

 Zastosowano wysokowydajne komory do gaszenia łuku, przekładniki napięciowe SF₆ i ograniczniki przepięć z izolatorami kompozytowymi, co zapewnia zasadniczo bezobsługową pracę i wysoką niezawodność.

 Pomiędzy polami zastosowano fabrycznie prefabrykowane samonośne szyny zbiorcze, co eliminuje potrzebę stosowania stalowych ram i izolatorów.

 Układ jest elastyczny i można go dostosować do różnych trybów okablowania.

 Warunki środowiskowe działania

ZCW□-72.5/L Zewnętrzne, kombinowane urządzenie elektryczne SF₆ jest przeznaczone do zastosowań zewnętrznych i może być również używane w pomieszczeniach zamkniętych. Warunki środowiskowe pracy są następujące:

 A. Wysokość: Nie przekraczająca 2000 m.

 B. Temperatura otoczenia: -30℃ ~ +40℃ (-40℃ ~ +40℃ dostępne na zamówienie).

 C. Wilgotność względna: średnia dzienna nie większa niż 95%, średnia miesięczna nie większa niż 90% (przy 25 ℃).

 D. Prędkość wiatru: Nie więcej niż 35 m/s.

 mi. Klasa zanieczyszczenia: Klasa Ⅳ, droga upływu przepustnicy porcelanowej większa niż 1450 mm (nominalna droga upływu większa niż 31 mm/kV).

 F. Brak środowisk łatwopalnych, wybuchowych, chemicznie żrących lub o silnych wibracjach.

 G. Intensywność sejsmiczna: Nie przekraczająca klasy 8.

 H. Grubość powłoki lodowej: nie więcej niż 10 mm.
