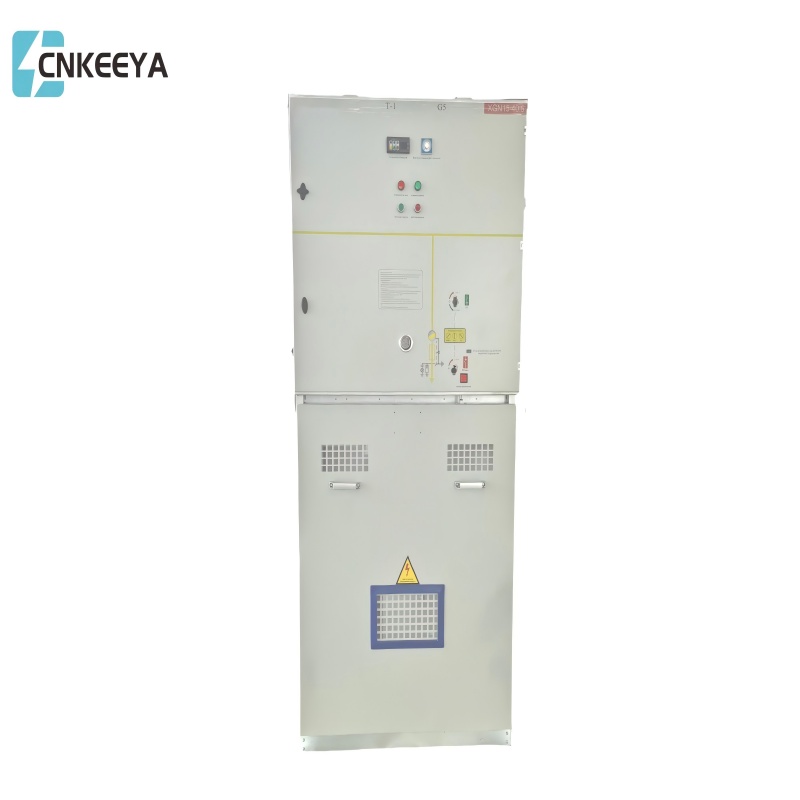

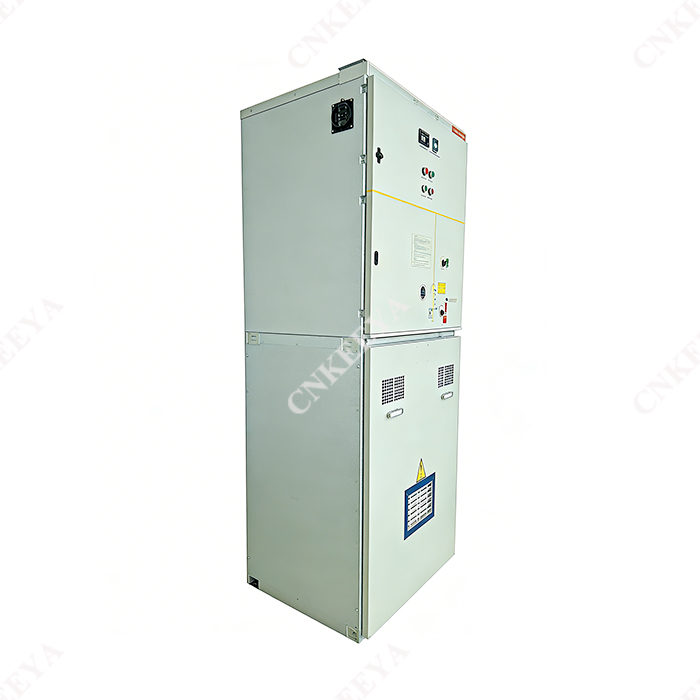

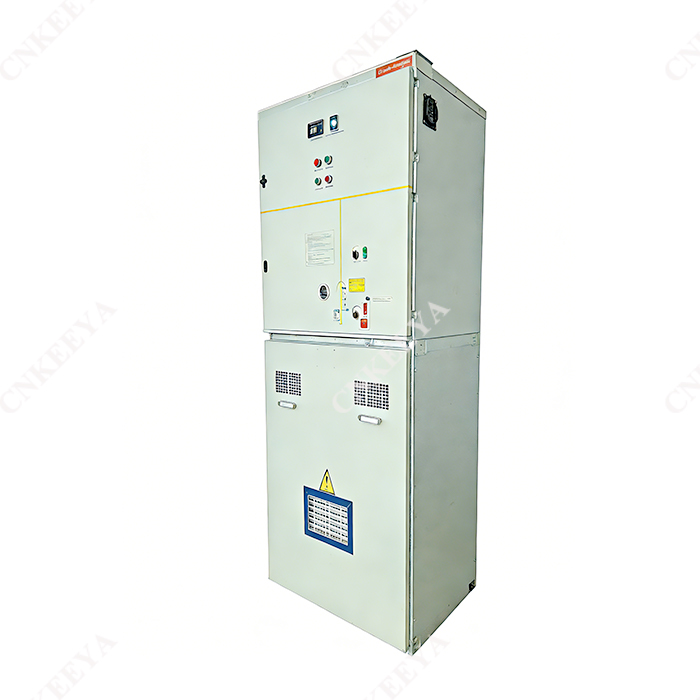

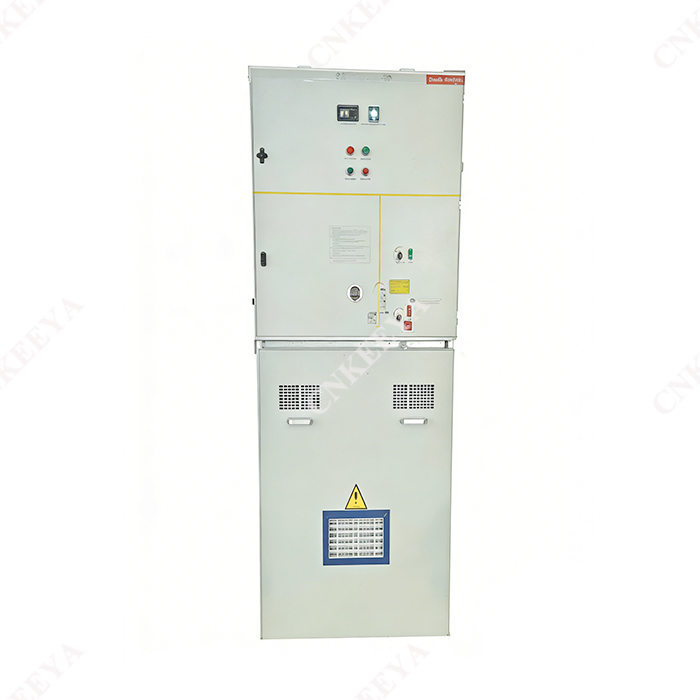

XGN□-35 Jednostka główna RMU w obudowie pierścieniowej w całości z metalu

CNKEEYA, XGN□-35 Jednostka główna RMU z w pełni metalową obudową, wiodący producent, z dumą prezentuje jednostkę główną z w pełni metalową obudową z pierścieniem, łączącą najnowocześniejszą technologię z naciskiem na efektywność kosztową. Naszemu zaangażowaniu w dostarczanie produktów wysokiej jakości towarzyszy koncentracja na zapewnianiu konkurencyjnych cen. CNKEEYA jest zaufanym źródłem ekonomicznych rozwiązań w dziedzinie jednostek głównych z pierścieniem zamkniętym w całości z metalu. Współpracuj z nami, aby uzyskać dostęp do produktów najwyższej klasy, dla których priorytetem jest zarówno jakość, jak i przystępność cenowa.

Zwiększ wydajność głównego transformatora i popraw wydajność zasilania podstacji.

Poprawa zdolności przesyłowej mocy linii dystrybucyjnych i zmniejszenie liczby linii dystrybucyjnych.

Zwiększ promień zasilania linii średniego napięcia.

Popraw jakość zasilania sieci energetycznej średniego napięcia.

Zmniejsz straty mocy w sieci energetycznej średniego napięcia.

Oszczędzaj metale nieżelazne i zasoby ziemi.

Model i znaczenie

Stan serwisowy

● Wysokość: ≤1000m

Temperatura otoczenia: maksymalna temperatura otoczenia +40℃, minimalna temperatura otoczenia -35℃, maksymalna dzienna różnica temperatur 25℃;

● Wilgotność względna: średnia dzienna wilgotność względna ≤95%, średnia miesięczna wilgotność względna ≤90%;

● Intensywność sejsmiczna: 8 stopni;

Częstotliwość znamionowa systemu: 50 Hz;

Roczny wskaźnik wycieku SF6: ≤0,1%;

Stopień ochrony obudowy: IP3X;

● Uwaga: w przypadku zamówienia tego produktu poza powyższymi warunkami prosimy o konsultację z naszą firmą.

Standard wykonawczy

● Standardowe napięcia GB/T156

● GB 311.1 Koordynacja izolacji – Część 1: Definicje, zasady i reguły;

● GB 38043.6kV~40.5kV Wysokonapięciowe wyłączniki prądu przemiennego dla napięcia znamionowego powyżej 3,6 kV i poniżej 40,5 kV GB 3906 Rozdzielnice i sterownice prądu przemiennego w obudowach metalowych na napięcia znamionowe powyżej 3,6 kV do 40,5 kV włącznie;

● GB/T 11022 Wspólne specyfikacje dotyczące norm dotyczących rozdzielnic i sterownic wysokiego napięcia;

● GB/T 12,022 Sześciofluorek siarki do zastosowań przemysłowych;

● GB16926 Kombinacje rozłączników i bezpieczników prądu przemiennego wysokiego napięcia;

● DL/T 404 Wewnętrzna rozdzielnica wysokiego napięcia prądu przemiennego Jednostka główna w kształcie pierścienia, w całości metalowa

Parametr techniczny

Uwaga: Prąd znamionowy kombinacji rozłącznika z bezpiecznikiem dotyczy kompletnego połączonego aparatu rozłącznika obciążenia i wybranego bezpiecznika. Dane poza nawiasami odnoszą się do systemu uziemienia punktu neutralnego poprzez niską rezystancję, a dane w nawiasach odnoszą się do uziemienia punktu zerowego lub systemu nieuziemionego poprzez cewkę tłumiącą łuk.

Jednostka główna w kształcie pierścienia, w całości metalowa

Rozmiar konturu

Schemat ogólny szafki linii przychodzącej (wychodzącej).

Notatka:

1. Głębokość nominalna szafy rozdzielczej obejmuje wszystkie zewnętrzne krawędzie płata drzwi (z wyłączeniem elementów wypukłych, zamków, trzpieni i wypukłych części płata drzwi)

2.Nominalna wysokość szafy rozdzielczej, uwzględniająca wszystkie zewnętrzne krawędzie głowicy (bez pierścieni wypukłych)
